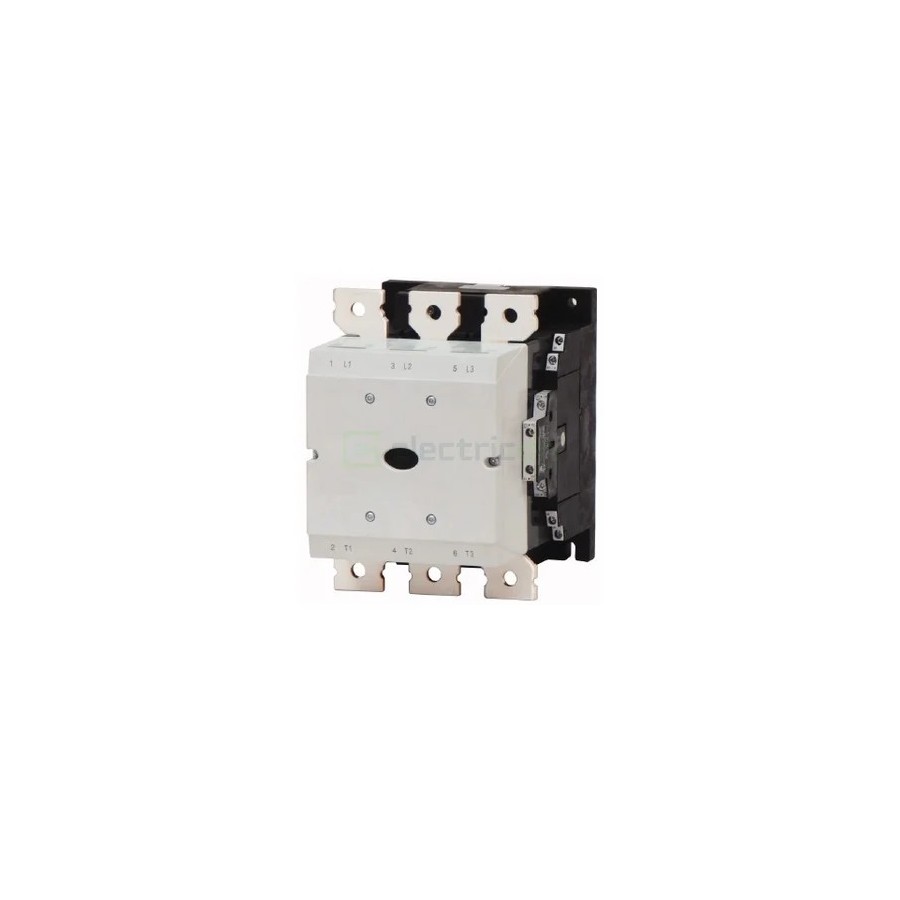

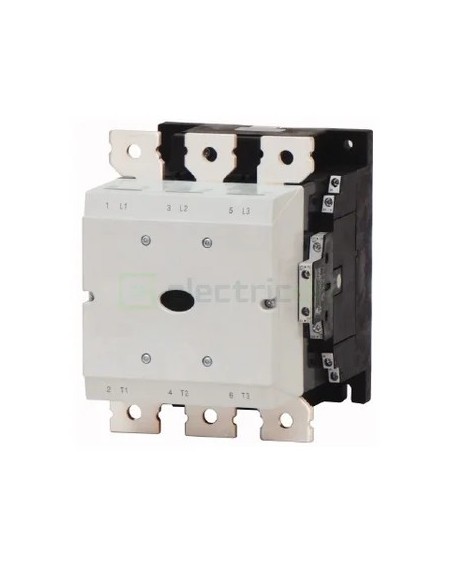

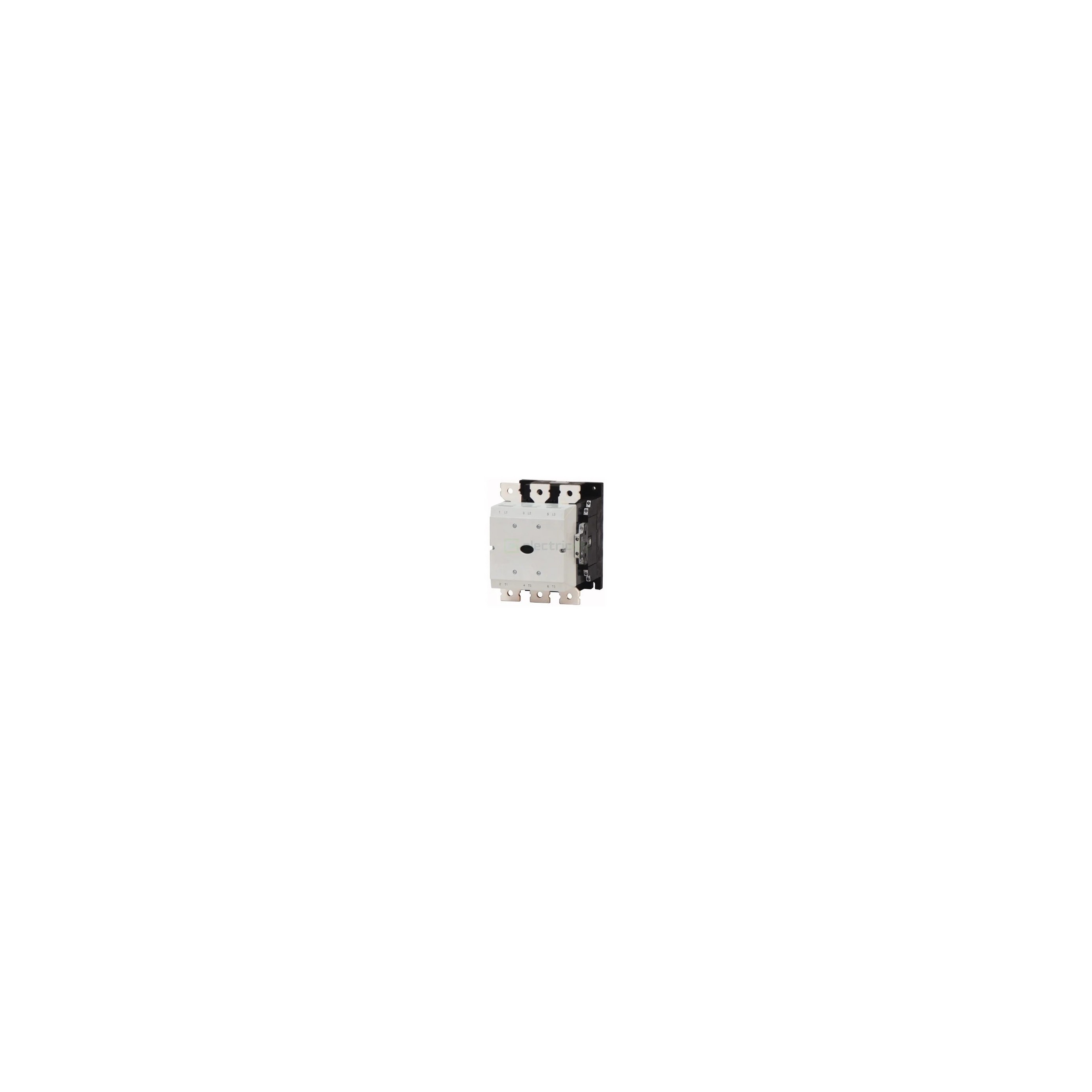

Contactor 3 poli 250 kW / 500 A, bobină 230 V c.a., 2 ND + 2 NÎ - Schrack ALEA II LTD65153

Contactor 3 poli 250 kW / 500 A, bobină 230 V c.a., 2 ND + 2 NÎ Schrack ALEA II LTD65153

Schrack LTD65153 este un contactor tripolar din seria ALEA II, mărimea constructivă 6. Comută motoare trifazate de până la 250 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 500 A. Bobina de comandă se alimentează la 230 V c.a.

Contactorul are integrate două contacte auxiliare normal deschise (ND) și două normal închise (NÎ). Se pot adăuga blocuri laterale de contacte auxiliare. Limitatorul de supratensiuni al bobinei este integrat în circuitul electronic de comandă.

Limite electrice de utilizare

• Tensiune nominală de izolație Ui 1000 V, tensiune nominală de utilizare Ue 1000 V.
• Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
• AC-3 la 230 V: 500 A, pentru motoare de 155 kW.
• AC-3 la 400 V: 500 A, pentru motoare de 250 kW.
• AC-3 la 690 V: 325 A, pentru motoare de 300 kW.
• AC-3 la 1000 V: 95 A, pentru motoare de 132 kW.
• AC-4 la 400 V: 360 A, pentru motoare de 200 kW.
• AC-1, montaj deschis la 40 °C: curent termic convențional de 800 A pe 3 poli.
• Capacitate de închidere conform EN 60947, până la 690 V: 5500 A.
• Putere disipată pe 3 poli, la Ith și 60 °C: 113 W.

Bobina închide contactorul la o tensiune de comandă între 0,85 și 1,1 × Us. Domeniul de alimentare al bobinei este 220 … 240 V, 50/60 Hz.

Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat. În coordonare de tip 2 la 400 V, siguranța fuzibilă gG/gL de protecție are cel mult 500 A.

Produsul este proiectat pentru mediu industrial (mediu A). În mediu rezidențial (mediu B) poate produce interferențe radio și necesită măsuri suplimentare de atenuare.

Conexiuni

Bornele principale au șuruburi M10 și se strâng la 24 Nm. Barele flexibile se fixează cu papuc plat sau cu cleme. Lățimea sistemului de bare este de 30 mm.

• conductor flexibil cu papuc: 50 … 240 mm²;
• conductor multifilar cu papuc: 70 … 240 mm².

Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Secțiunile admise sunt: conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

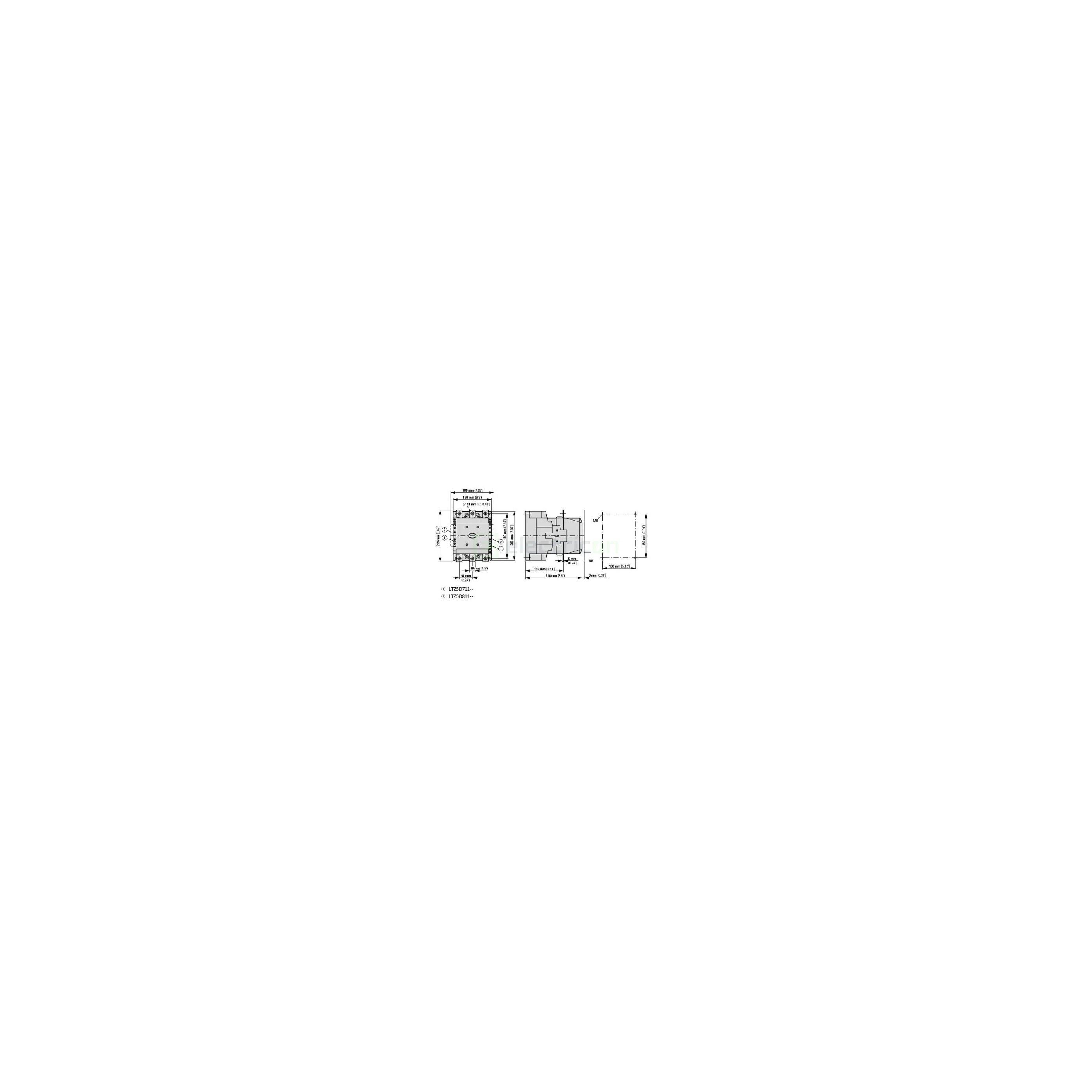

Montaj și construcție

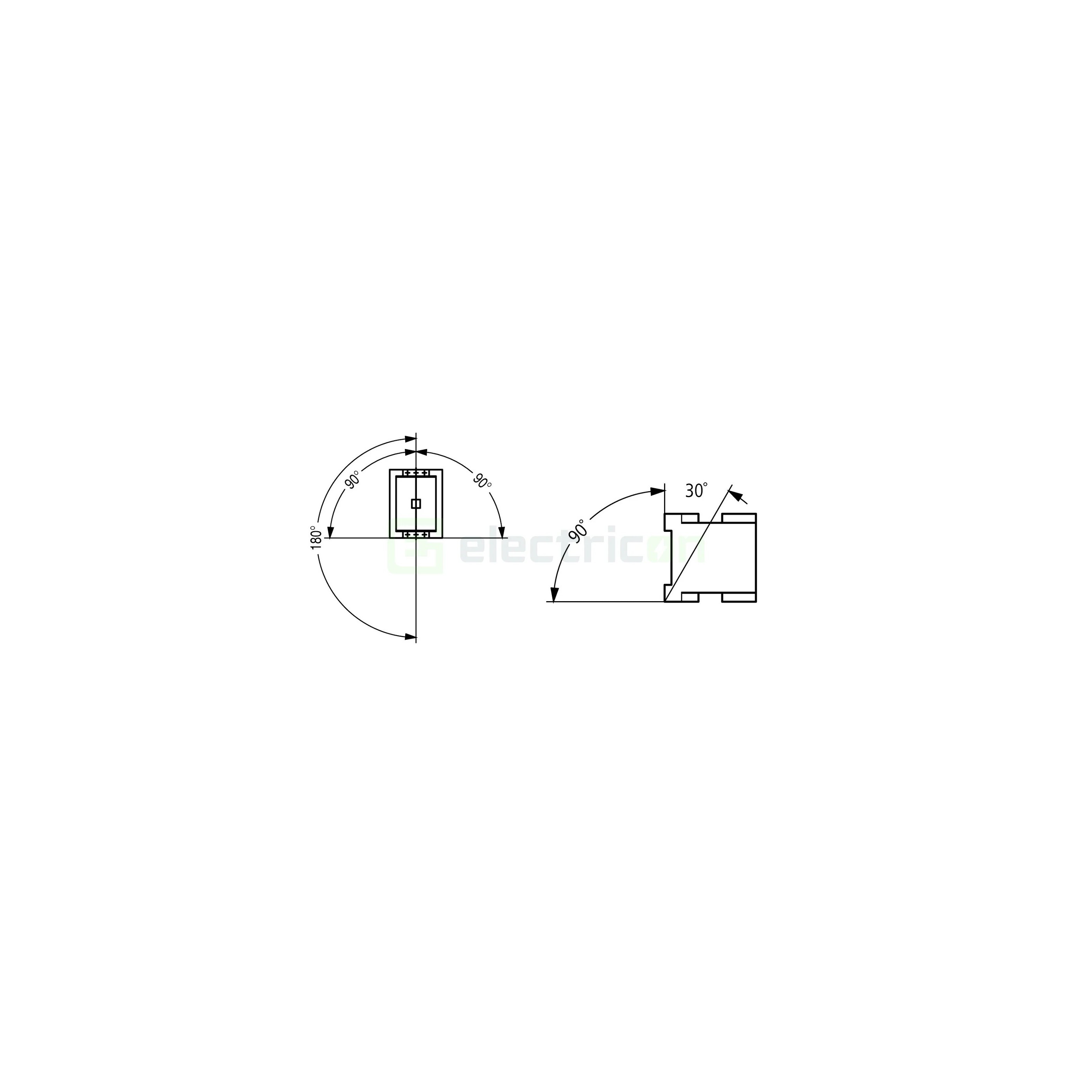

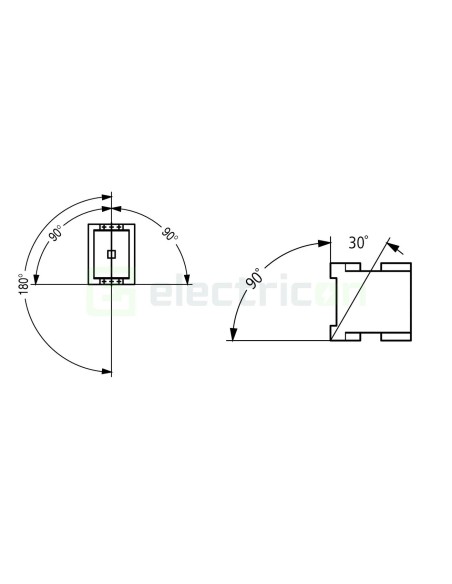

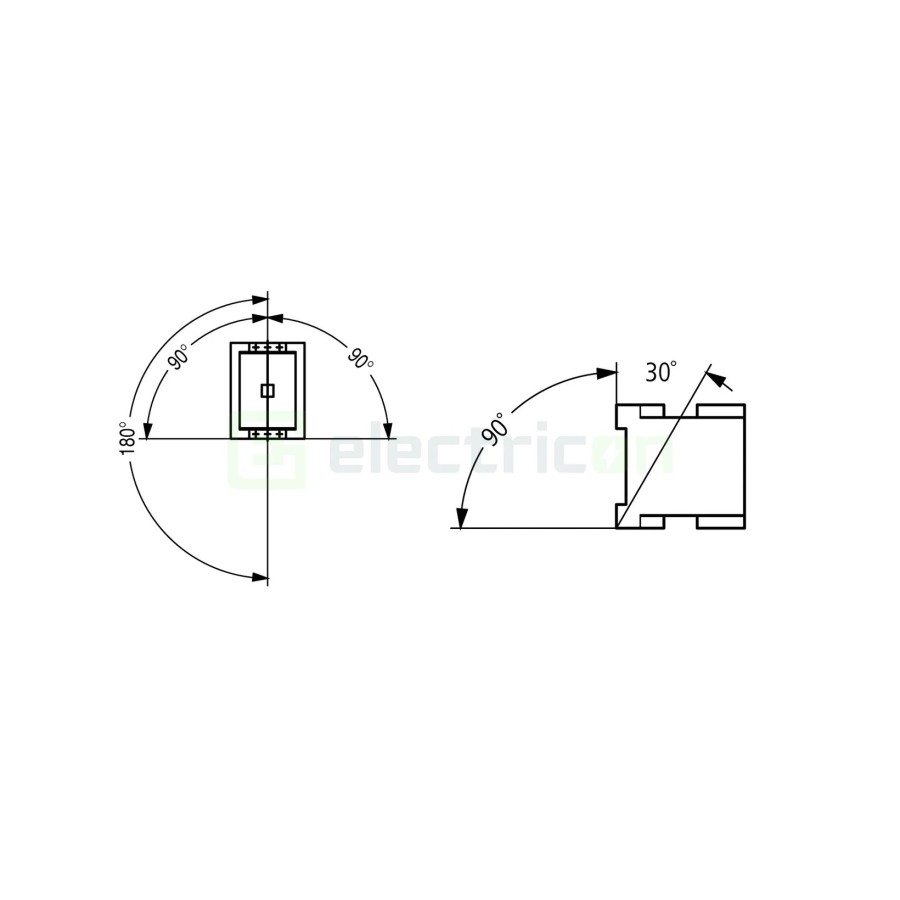

Contactorul se montează pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –40 … +60 °C. În montaj închis, temperatura ambiantă admisă este de –40 … +40 °C.

Durabilitatea mecanică este de 7 000 000 de manevre. Frecvența maximă a comutărilor este de 2000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.

Aplicații

Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 800 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 360 A.

Variante înrudite din serie

• Schrack LTD64153: 200 kW / 400 A în AC-3 la 400 V, aceeași mărime constructivă 6.

Accesorii recomandate de producător

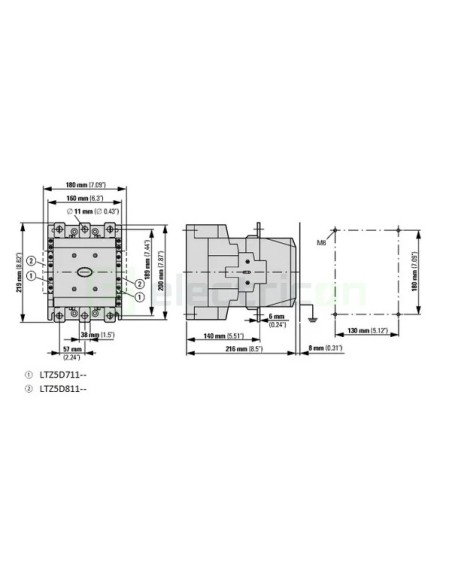

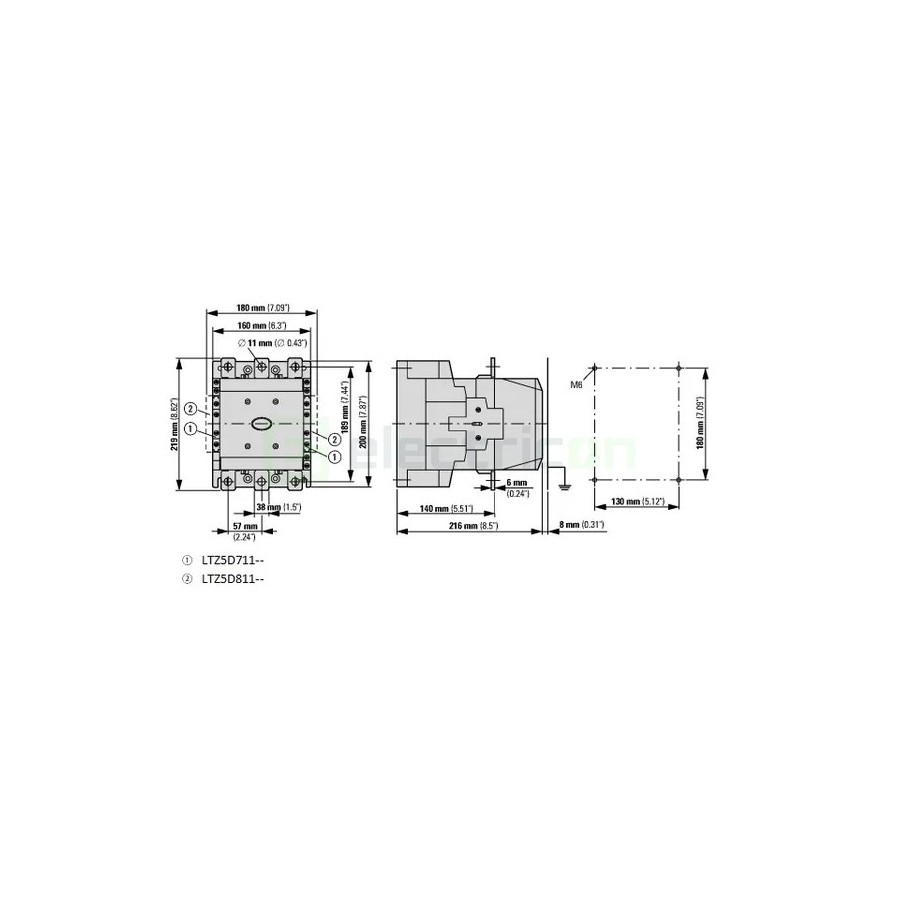

• Schrack LTZ5D711: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 1, mărimile 5–6;
• Schrack LTZ5D811: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 2, mărimile 5–6;
• Schrack LTZ4W001: interblocaj mecanic pentru contactoare de mărimile 4–6;
• Schrack LTZ60001: capac de borne pentru contactoare de mărimea 6.
