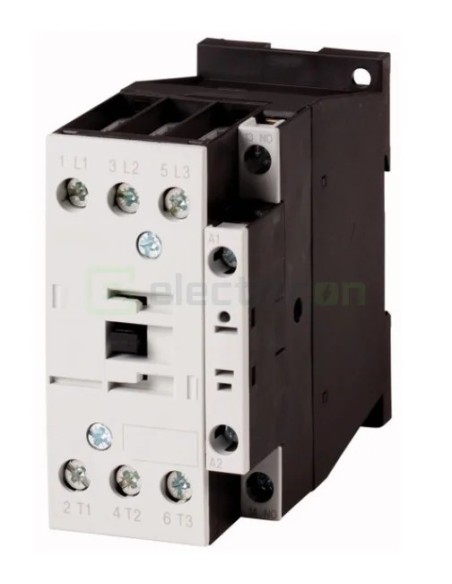

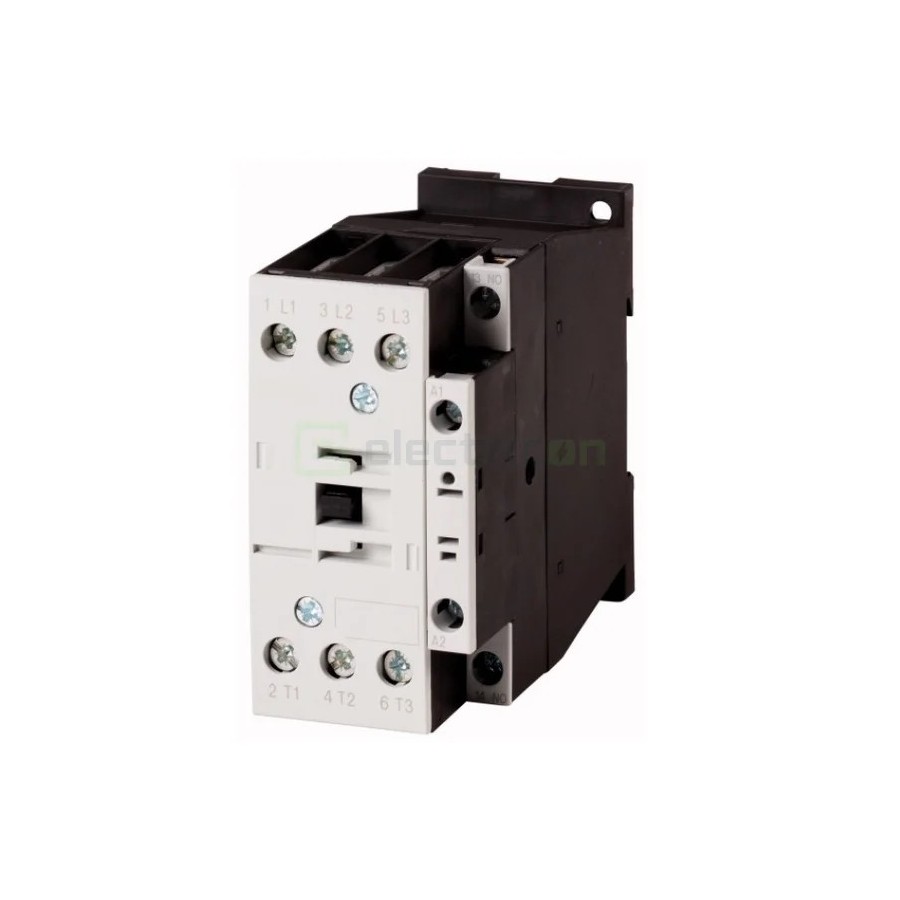

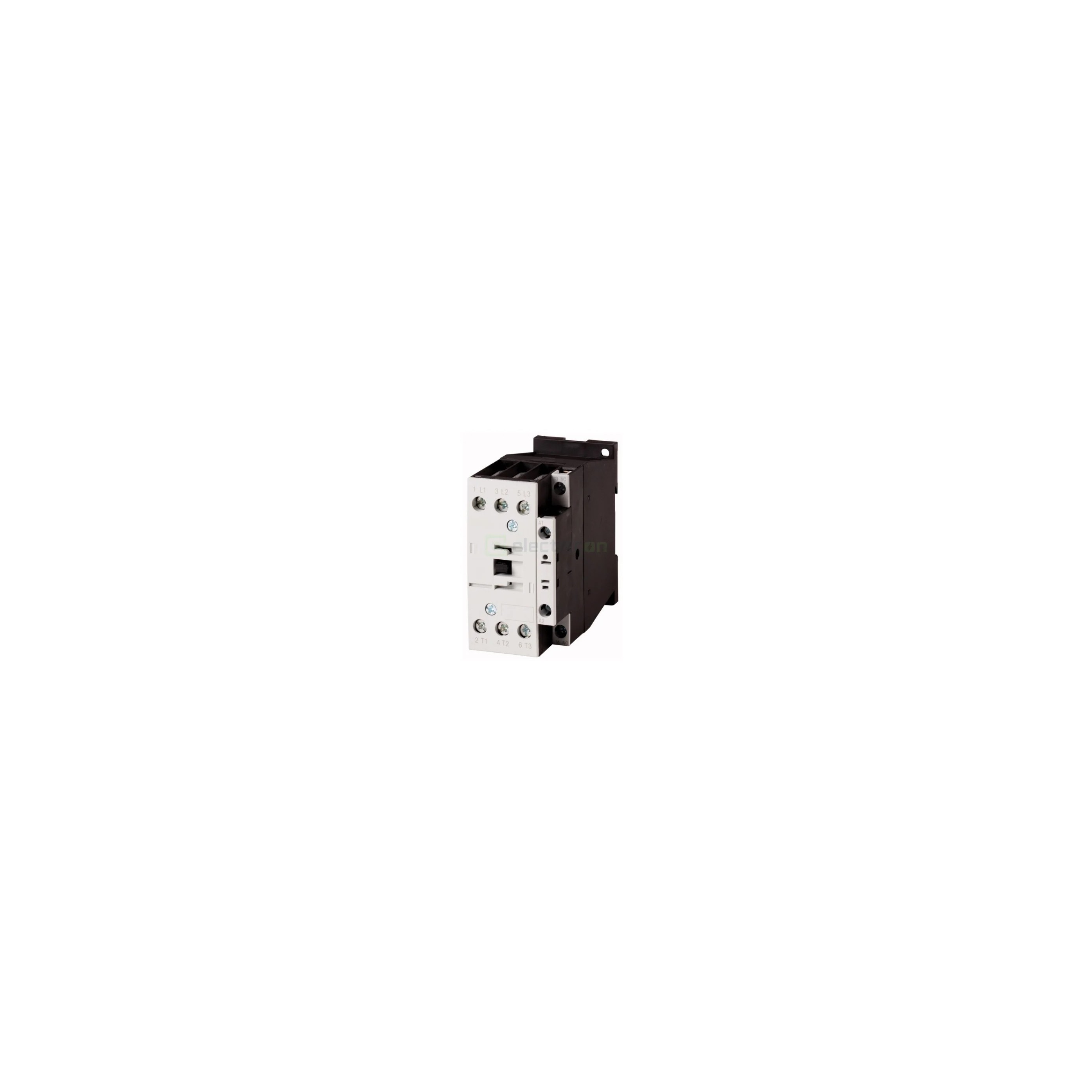

Contactor 3 poli 11 kW / 25 A, bobină 230 V c.a., 1 ND Schrack ALEA II LTD12513
Schrack LTD12513 este un contactor tripolar din seria ALEA II, mărimea constructivă 1. Comută motoare trifazate de până la 11 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 25 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul are integrat un contact auxiliar normal deschis (ND). Contactele auxiliare sunt contacte în oglindă, pentru aplicații de siguranță, conforme cu EN 50012. Pe partea frontală se poate monta un bloc cu încă 2 sau 4 contacte auxiliare.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 690 V, tensiune nominală de utilizare Ue 690 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 25 A, pentru motoare de 7,5 kW.
- AC-3 la 400 V: 25 A, pentru motoare de 11 kW.
- AC-3 la 690 V: 15 A, pentru motoare de 14 kW.
- AC-4 la 400 V: 13 A, pentru motoare de 6 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 45 A pe 3 poli.
- DC-1: 40 A la 60 V c.c. și 40 A la 220 V c.c.
- Capacitate de închidere conform EN 60947, până la 690 V: 350 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 10,8 W.
Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,1 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT1.
Conexiuni
Bornele principale au șuruburi M5 și se strâng la 3,2 Nm. Lungimea de dezizolare este de 10 mm. Se folosește șurubelniță PZ 2 sau șurubelniță dreaptă 0,8 × 5,5 mm / 1 × 6 mm.
- conductor masiv: 1 × 0,75 … 16 mm² sau 2 × 0,75 … 10 mm²;
- conductor flexibil cu tub terminal: 1 × 0,75 … 16 mm² sau 2 × 0,75 … 10 mm².
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Secțiunile admise sunt: conductor masiv, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²; conductor flexibil cu tub terminal, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm².
Montaj și construcție

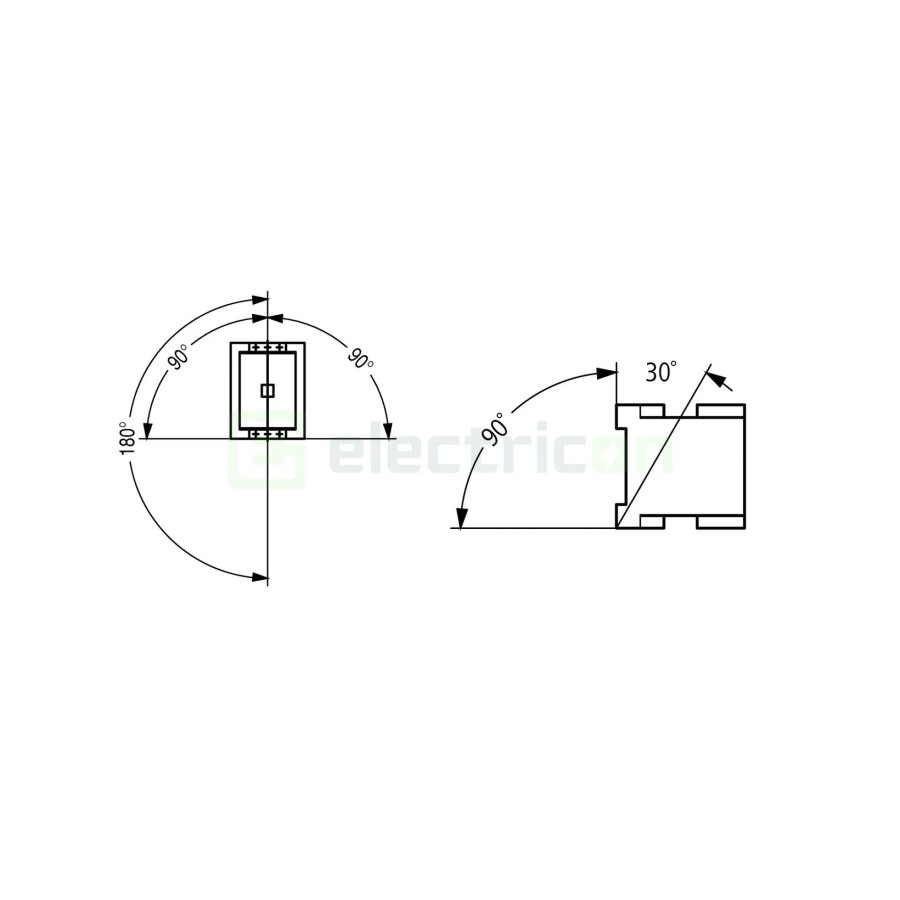

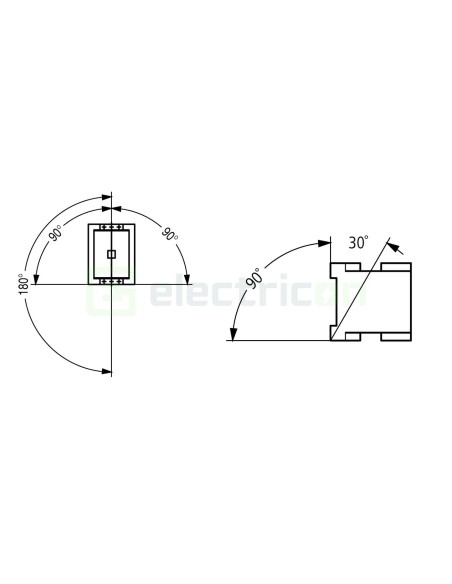

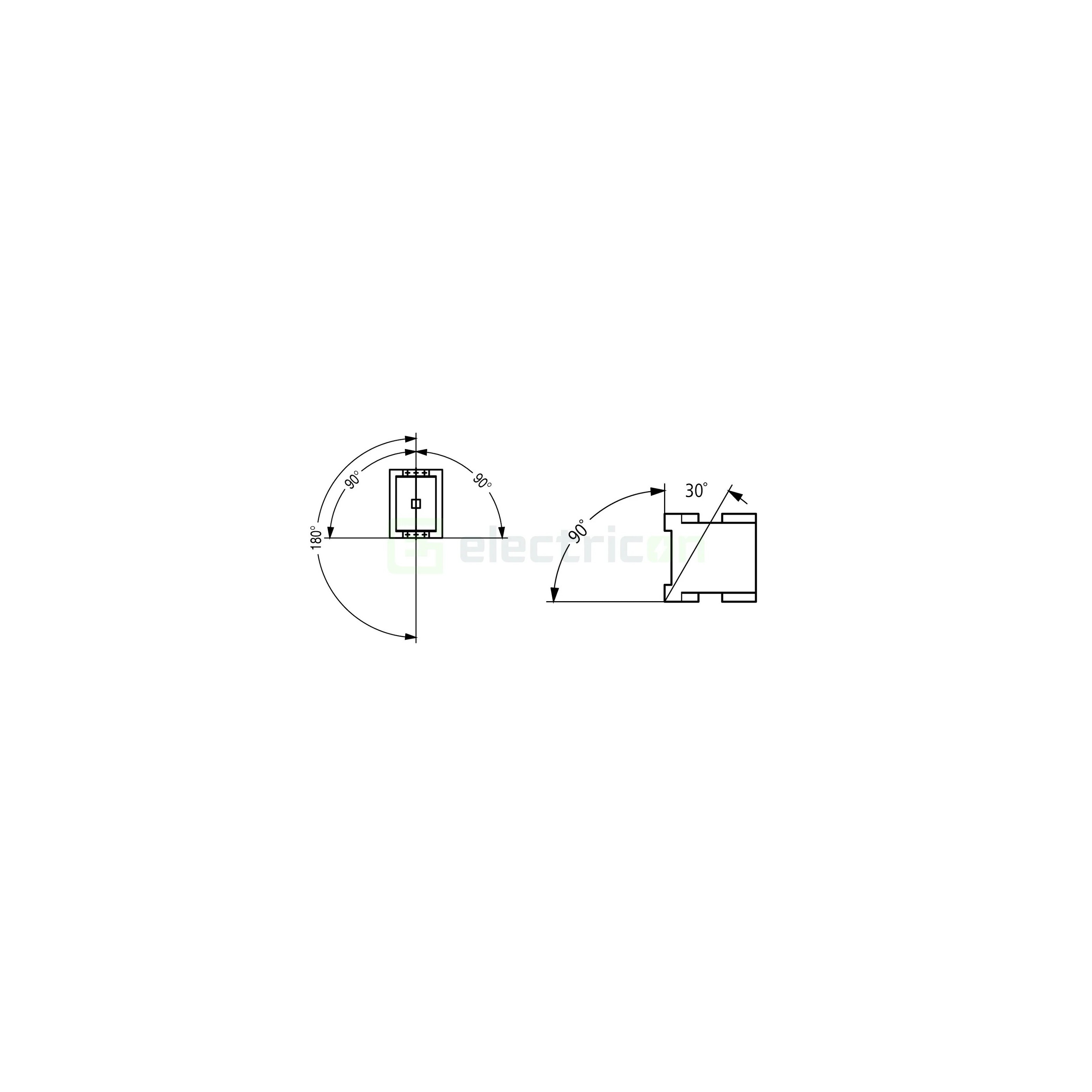

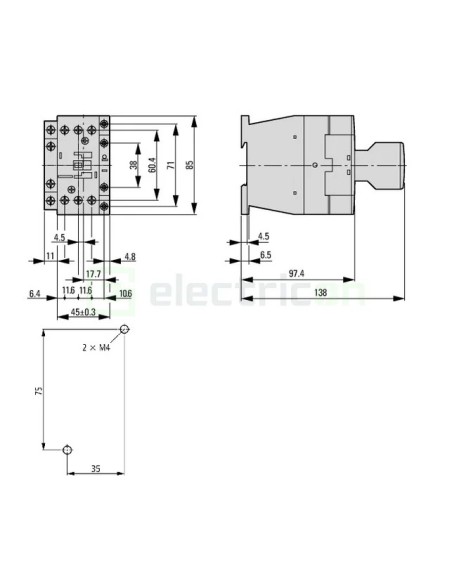

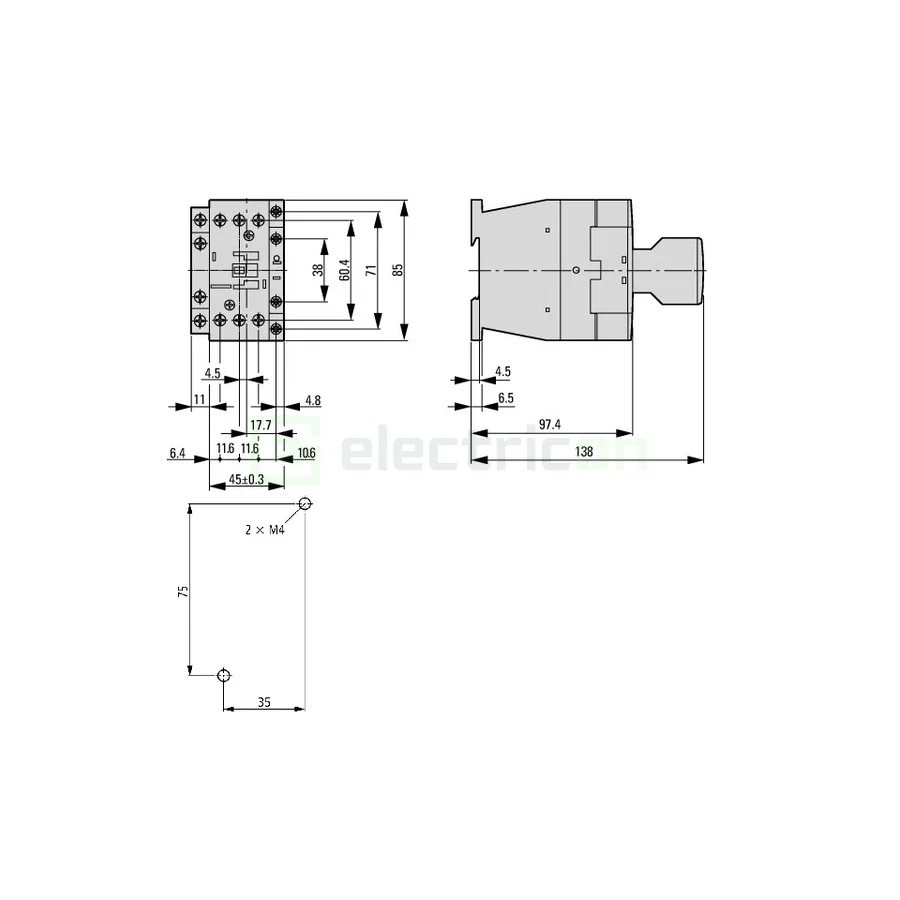

Contactorul se montează pe șină DIN TS35 sau pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –25 … +60 °C.
Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 5000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 45 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 13 A. Contactele principale comută și sarcini rezistive de curent continuu, în regim DC-1.
Variante înrudite din serie
- Schrack LTD13213: 15 kW / 32 A în AC-3 la 400 V, aceeași mărime constructivă 1;
- Schrack LTD13813: 18,5 kW / 38 A în AC-3 la 400 V, aceeași mărime constructivă 1.
Accesorii recomandate de producător
- Schrack LTZ0D311: bloc frontal de contacte auxiliare 1 ND + 1 NÎ, pentru mărimile 0–1;
- Schrack LTZ0D302: bloc frontal de contacte auxiliare 2 NÎ, pentru mărimile 0–1;
- Schrack LTZ0D222: bloc frontal de contacte auxiliare 2 ND + 2 NÎ, pentru mărimile 0–1;
- Schrack LTZ0D231: bloc frontal de contacte auxiliare 3 ND + 1 NÎ, pentru mărimile 0–1;
- relee termice LTT1, pentru protecția motorului la suprasarcină;
- limitatoare de supratensiuni LTZ1, pentru bobina contactorului.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD12513 |
| Denumire producător |
Contactor LTD 11kW/400V, 1 ND, bobină la 230V c.a., mărime 1 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
1 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
1 ND |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
690 V |
| Tensiune nominală de utilizare Ue |
690 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
440 V |
| Separare sigură EN 61140, între contacte |
440 V |
| Curent AC-3 la 230 V |
25 A |
| Curent AC-3 la 400 V |
25 A |
| Curent AC-3 la 690 V |
15 A |
| Putere motor AC-3 la 230 V |
7,5 kW |
| Putere motor AC-3 la 400 V |
11 kW |
| Putere motor AC-3 la 690 V |
14 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
13 A / 13 A / 10 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
3,5 kW / 6 kW / 8,5 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
45 A |
| Curent termic convențional, 1 pol |
100 A |
| Curent DC-1 la 60 V / 220 V c.c. |
40 A / 40 A |
| Capacitate de închidere EN 60947, până la 690 V |
350 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
10,8 W |
| Tensiune de închidere a bobinei |
0,8 … 1,1 × Us |
| Tensiune de menținere a bobinei |
0,3 … 0,6 × Us |
| Factor de serviciu |
100 % |
| Borne principale, conductor masiv |
1 × 0,75 … 16 mm² sau 2 × 0,75 … 10 mm² |
| Borne principale, conductor flexibil cu tub terminal |
1 × 0,75 … 16 mm² sau 2 × 0,75 … 10 mm² |
| Lungime de dezizolare, contacte principale |
10 mm |
| Șuruburi borne principale |
M5 |
| Cuplu de strângere, borne principale |
3,2 Nm |
| Borne auxiliare, conductor masiv |
1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm² |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
șină DIN TS35 sau placă de montaj |
| Temperatură ambiantă de funcționare |
–25 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
10 000 000 de manevre |
| Frecvența maximă a comutărilor |
5000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Contacte auxiliare |
contacte în oglindă, conforme cu EN 50012 |
Întrebări frecvente
Prin ce diferă Schrack LTD12513 de Schrack LTD13213?
Schrack LTD12513 comută în AC-3 la 400 V 25 A, pentru motoare de 11 kW. Schrack LTD13213 comută 32 A, pentru motoare de 15 kW. Ambele au mărimea constructivă 1 și bobină de 230 V c.a.
Ce putere de motor comută contactorul Schrack LTD12513?
În regim AC-3, Schrack LTD12513 comută motoare trifazate de 7,5 kW la 230 V și de 11 kW la 400 V. La 690 V, puterea comutată este de 14 kW. Curenții corespunzători sunt 25 A, 25 A și 15 A.
Ce nu poate face contactorul Schrack LTD12513?
Schrack LTD12513 nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT1.
Cum se conectează conductorii la Schrack LTD12513?
Bornele principale ale lui Schrack LTD12513 au șuruburi M5, strânse la 3,2 Nm. Acceptă conductor flexibil cu tub terminal de 1 × 0,75 … 16 mm² sau 2 × 0,75 … 10 mm². Lungimea de dezizolare este de 10 mm.
Se poate comanda Schrack LTD12513 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD12513 se alimentează la 230 V c.a. și închide contactorul între 0,8 și 1,1 × Us. În seria ALEA II, mărimea 1 se fabrică și cu bobine de 24 V c.a., 110 V c.a. și 24 V c.c., sub alte coduri.
Cum se adaugă contacte auxiliare la Schrack LTD12513?
Schrack LTD12513 are integrat un contact auxiliar ND. Pe partea frontală se montează un bloc cu 2 sau 4 contacte auxiliare. Exemple: Schrack LTZ0D311, cu 1 ND + 1 NÎ, și Schrack LTZ0D222, cu 2 ND + 2 NÎ.
Ce curent admite Schrack LTD12513 pentru sarcini rezistive?
În regim AC-1, Schrack LTD12513 admite un curent termic convențional de 45 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 100 A.
