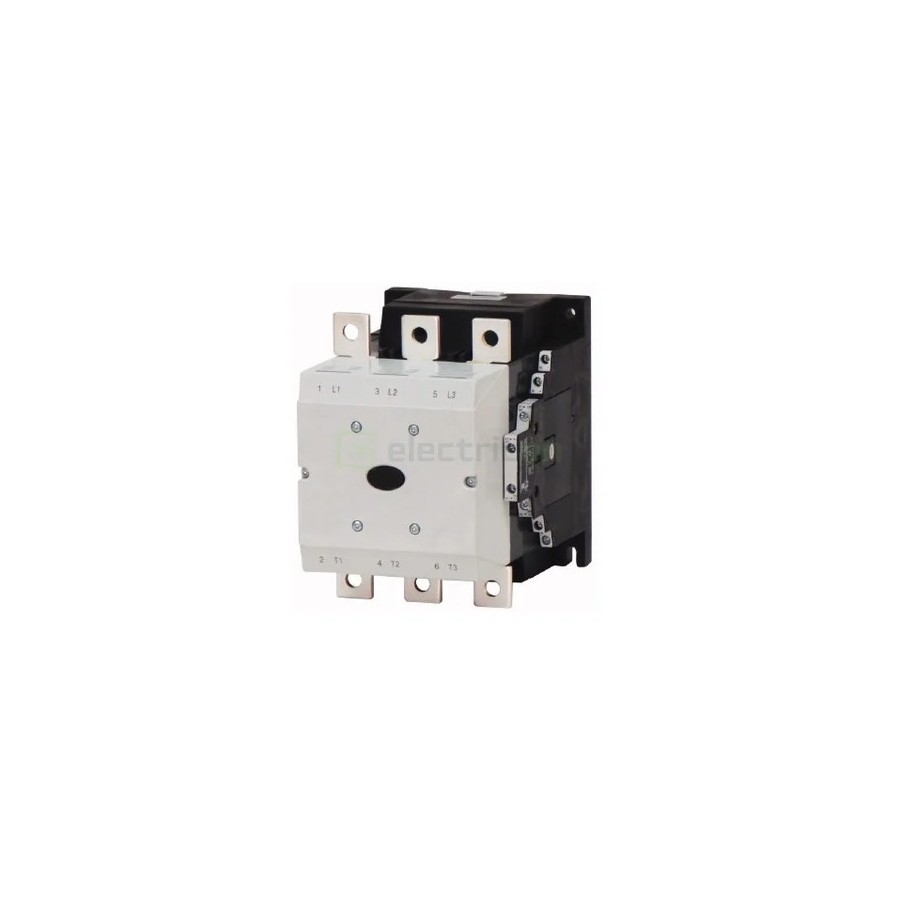

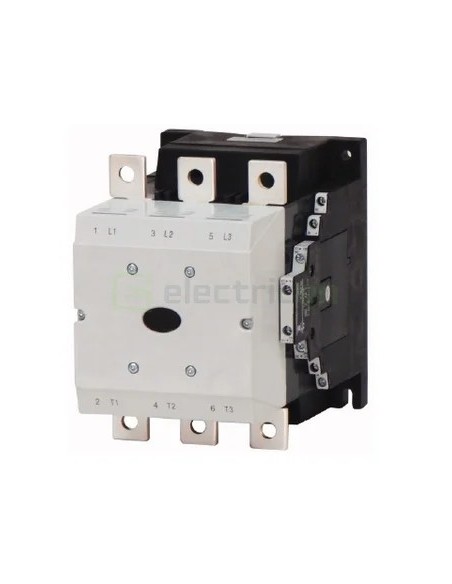

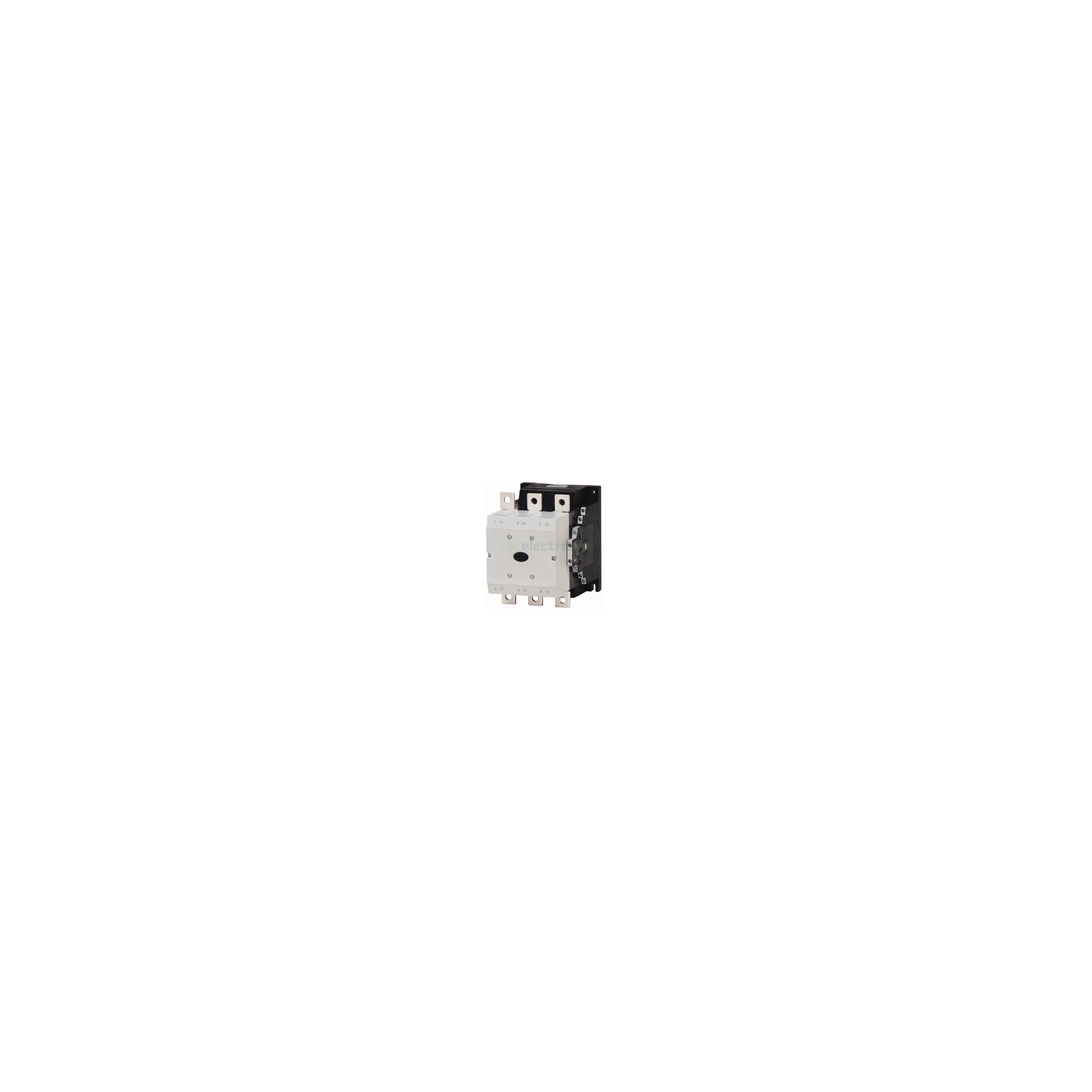

Contactor 3 poli 132 kW / 250 A, bobină 230 V c.a., 2 ND + 2 NÎ Schrack ALEA II LTD52553
Schrack LTD52553 este un contactor tripolar din seria ALEA II, mărimea constructivă 5. Comută motoare trifazate de până la 132 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 250 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul are integrate două contacte auxiliare normal deschise (ND) și două normal închise (NÎ). Se pot adăuga blocuri laterale de contacte auxiliare. Limitatorul de supratensiuni al bobinei este integrat în circuitul electronic de comandă.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 1000 V, tensiune nominală de utilizare Ue 1000 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 250 A, pentru motoare de 75 kW.
- AC-3 la 400 V: 250 A, pentru motoare de 132 kW.
- AC-3 la 690 V: 185 A, pentru motoare de 170 kW.
- AC-4 la 400 V: 200 A, pentru motoare de 110 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 430 A pe 3 poli.
- Capacitate de închidere conform EN 60947, până la 690 V: 3000 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 55 W.
Bobina închide contactorul la o tensiune de comandă între 0,85 și 1,1 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat.
Produsul este proiectat pentru mediu industrial (mediu A). În mediu rezidențial (mediu B) poate produce interferențe radio și necesită măsuri suplimentare de atenuare.
Conexiuni
Bornele principale au șuruburi M10 și se strâng la 24 Nm.
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Secțiunile admise sunt: conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

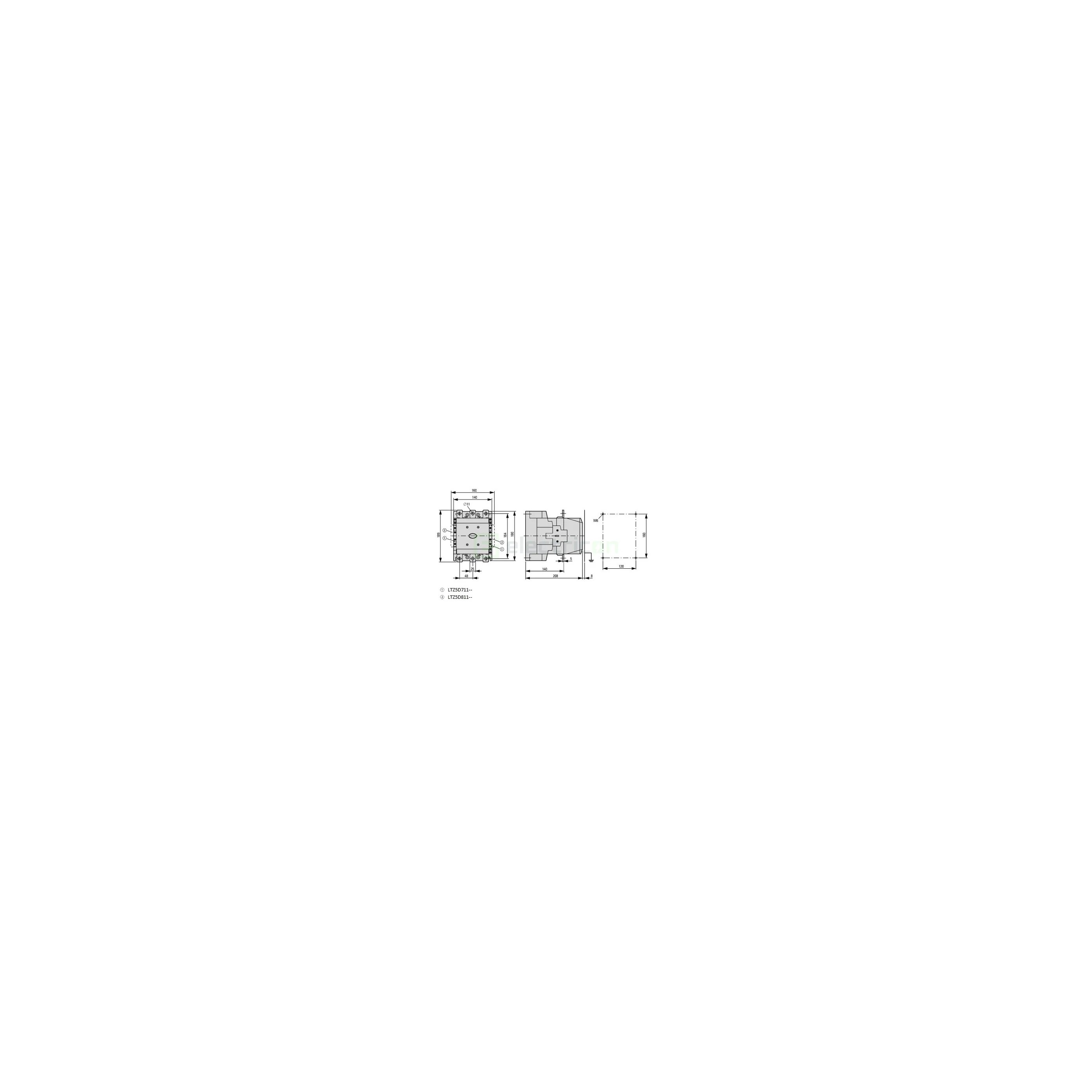

Montaj și construcție

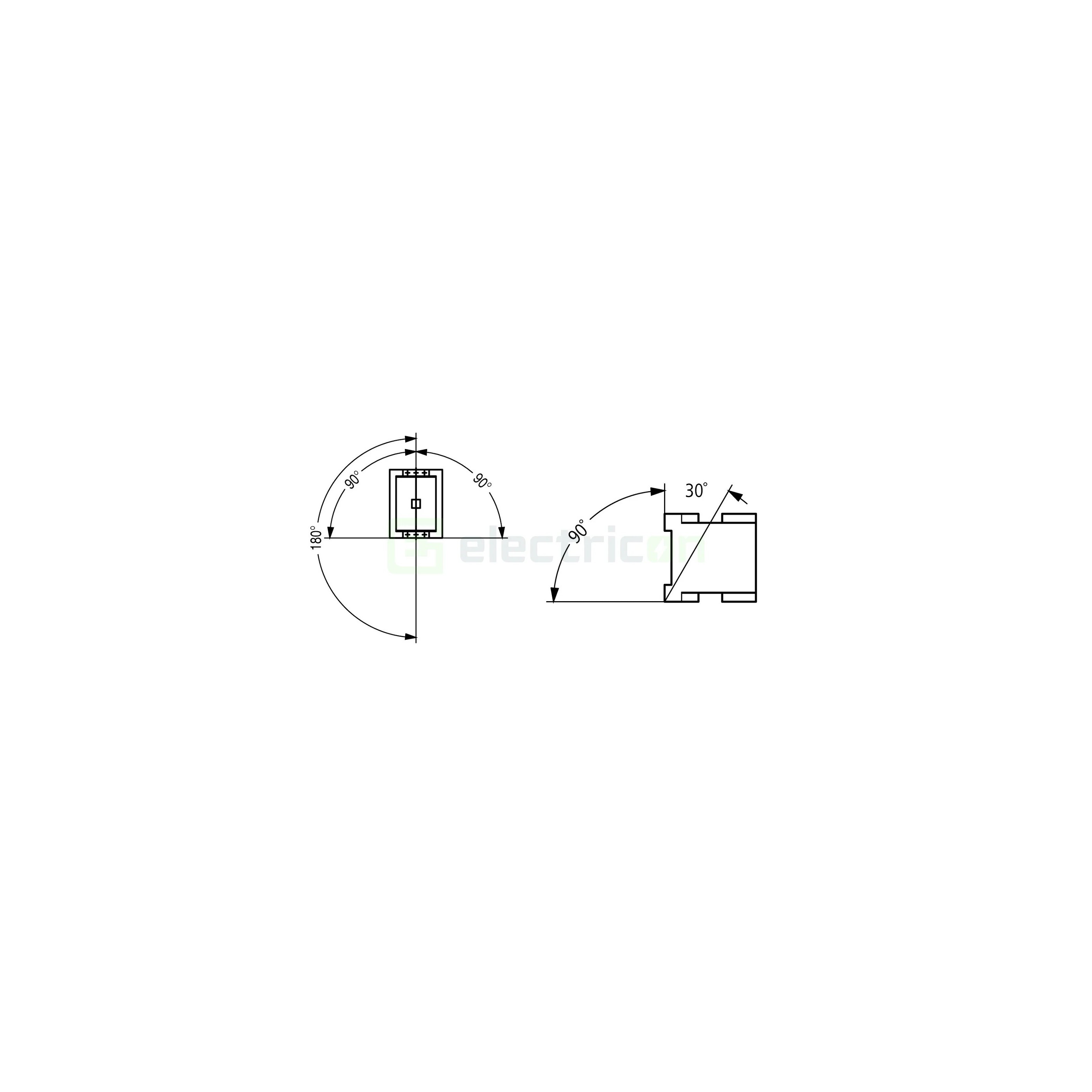

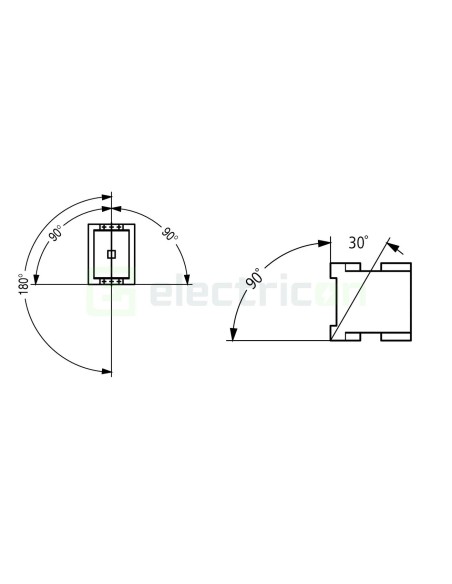

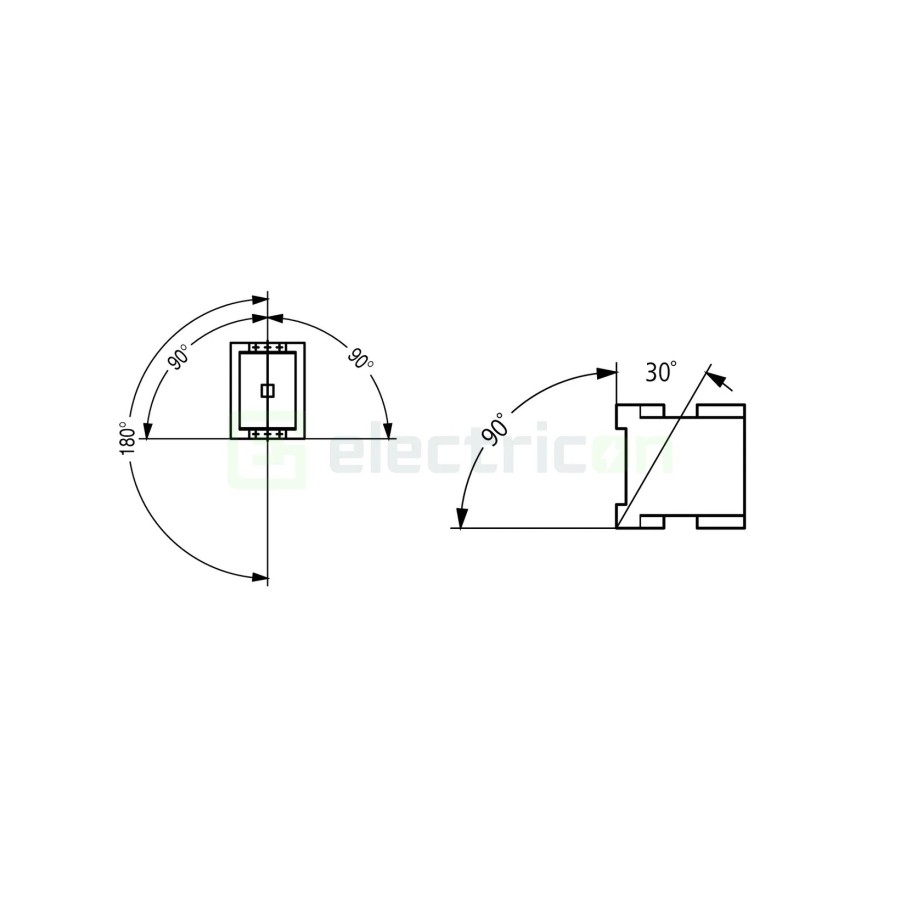

Contactorul se montează pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –40 … +60 °C.
Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 3000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 430 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 200 A.
Variante înrudite din serie
- Schrack LTD53153: 160 kW / 300 A în AC-3 la 400 V, aceeași mărime constructivă 5.
Accesorii recomandate de producător

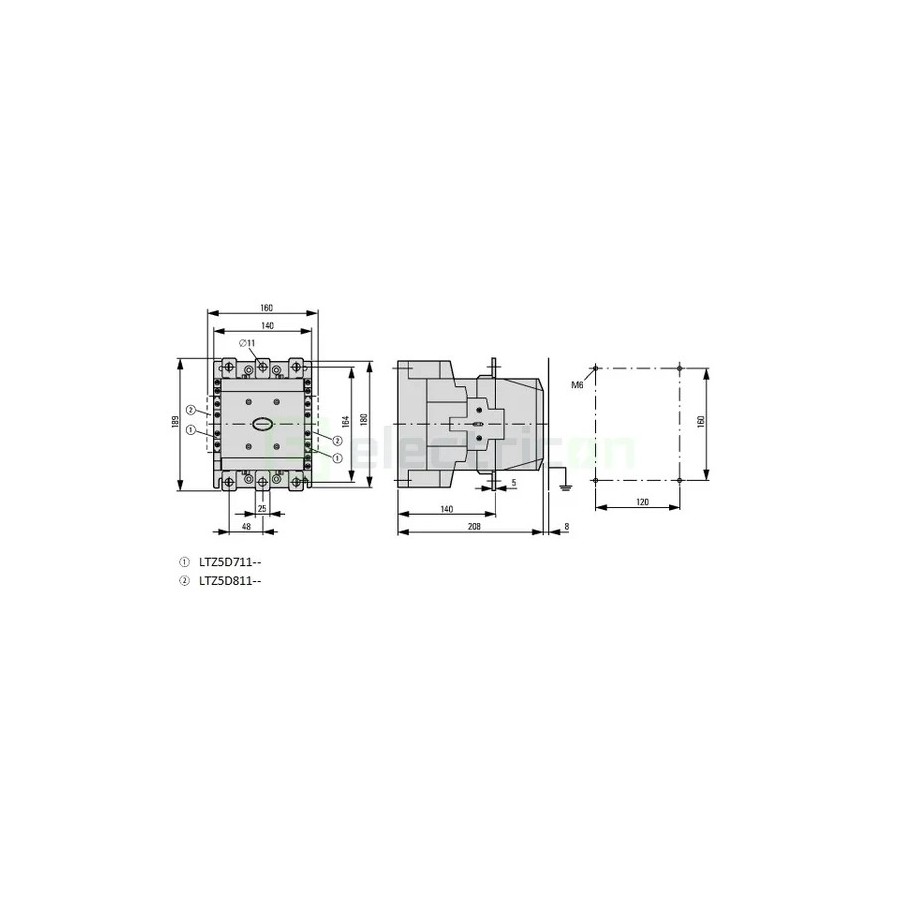

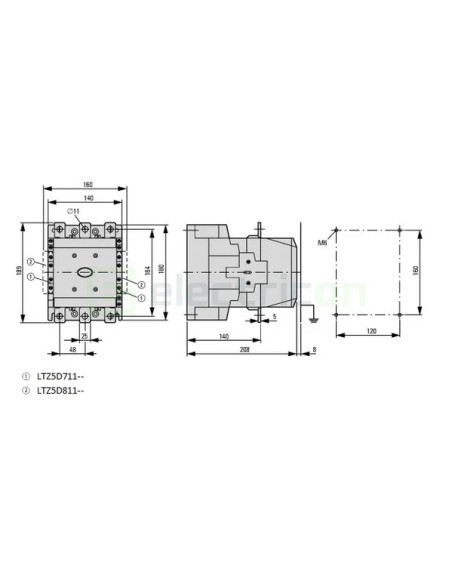

- Schrack LTZ5D711: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 1, mărimile 5–6;
- Schrack LTZ5D811: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 2, mărimile 5–6;
- Schrack LTZ4W001: interblocaj mecanic pentru contactoare de mărimile 4–6.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD52553 |
| Denumire producător |
Contactor LTD 132kW/400V, 2 ND + 2 NÎ, bobină la 230V c.a., mărime 5 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
5 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
2 ND + 2 NÎ |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
1000 V |
| Tensiune nominală de utilizare Ue |
1000 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
500 V |
| Separare sigură EN 61140, între contacte |
500 V |
| Curent AC-3 la 230 V |
250 A |
| Curent AC-3 la 400 V |
250 A |
| Curent AC-3 la 690 V |
185 A |
| Putere motor AC-3 la 230 V |
75 kW |
| Putere motor AC-3 la 400 V |
132 kW |
| Putere motor AC-3 la 690 V |
170 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
200 A / 200 A / 150 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
62 kW / 110 kW / 137 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
430 A |
| Curent termic convențional, 1 pol |
875 A |
| Capacitate de închidere EN 60947, până la 690 V |
3000 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
55 W |
| Tensiune de închidere a bobinei |
0,85 … 1,1 × Us |
| Tensiune de menținere a bobinei |
0,2 … 0,4 × Us |
| Factor de serviciu |
100 % |
| Șuruburi borne principale |
M10 |
| Cuplu de strângere, borne principale |
24 Nm |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
placă de montaj |
| Temperatură ambiantă de funcționare |
–40 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
10 000 000 de manevre |
| Frecvența maximă a comutărilor |
3000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
Întrebări frecvente
Prin ce diferă Schrack LTD52553 de Schrack LTD53153?
Schrack LTD52553 comută în AC-3 la 400 V 250 A, pentru motoare de 132 kW. Schrack LTD53153 comută 300 A, pentru motoare de 160 kW. Ambele au mărimea constructivă 5 și bobină de 230 V c.a.
Ce putere de motor comută contactorul Schrack LTD52553?
În regim AC-3, Schrack LTD52553 comută motoare trifazate de 75 kW la 230 V și de 132 kW la 400 V. La 690 V, puterea comutată este de 170 kW. Curenții corespunzători sunt 250 A, 250 A și 185 A.
Ce nu poate face contactorul Schrack LTD52553?
Schrack LTD52553 nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat. Contactorul este proiectat pentru mediu industrial; în mediu rezidențial necesită măsuri suplimentare de atenuare a interferențelor radio.
Cum se conectează conductorii la Schrack LTD52553?
Bornele principale ale lui Schrack LTD52553 au șuruburi M10 și se strâng la 24 Nm. Bornele auxiliare au șuruburi M3,5, strânse la 1,2 Nm, pentru conductori de 0,75 … 2,5 mm².
Se poate comanda Schrack LTD52553 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD52553 se alimentează la 230 V c.a. și închide contactorul între 0,85 și 1,1 × Us. În catalogul ALEA II, contactoarele de mărimea 5 apar numai cu bobină de 230 V c.a.
Cum se adaugă contacte auxiliare la Schrack LTD52553?
Schrack LTD52553 are integrate 2 contacte ND și 2 contacte NÎ. Pentru contacte suplimentare se montează blocurile laterale Schrack LTZ5D711 și LTZ5D811, fiecare cu 1 ND + 1 NÎ.
Ce curent admite Schrack LTD52553 pentru sarcini rezistive?
În regim AC-1, Schrack LTD52553 admite un curent termic convențional de 430 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 875 A.
