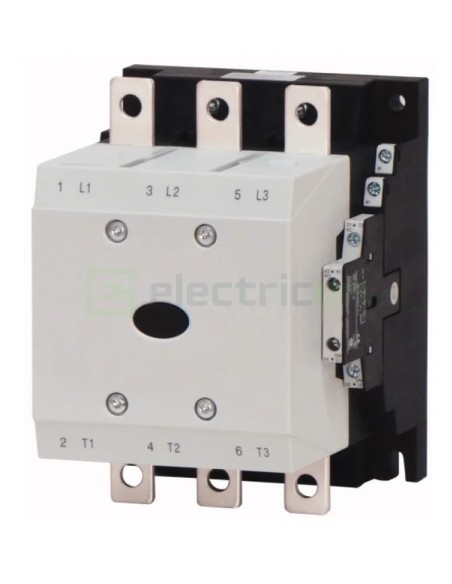

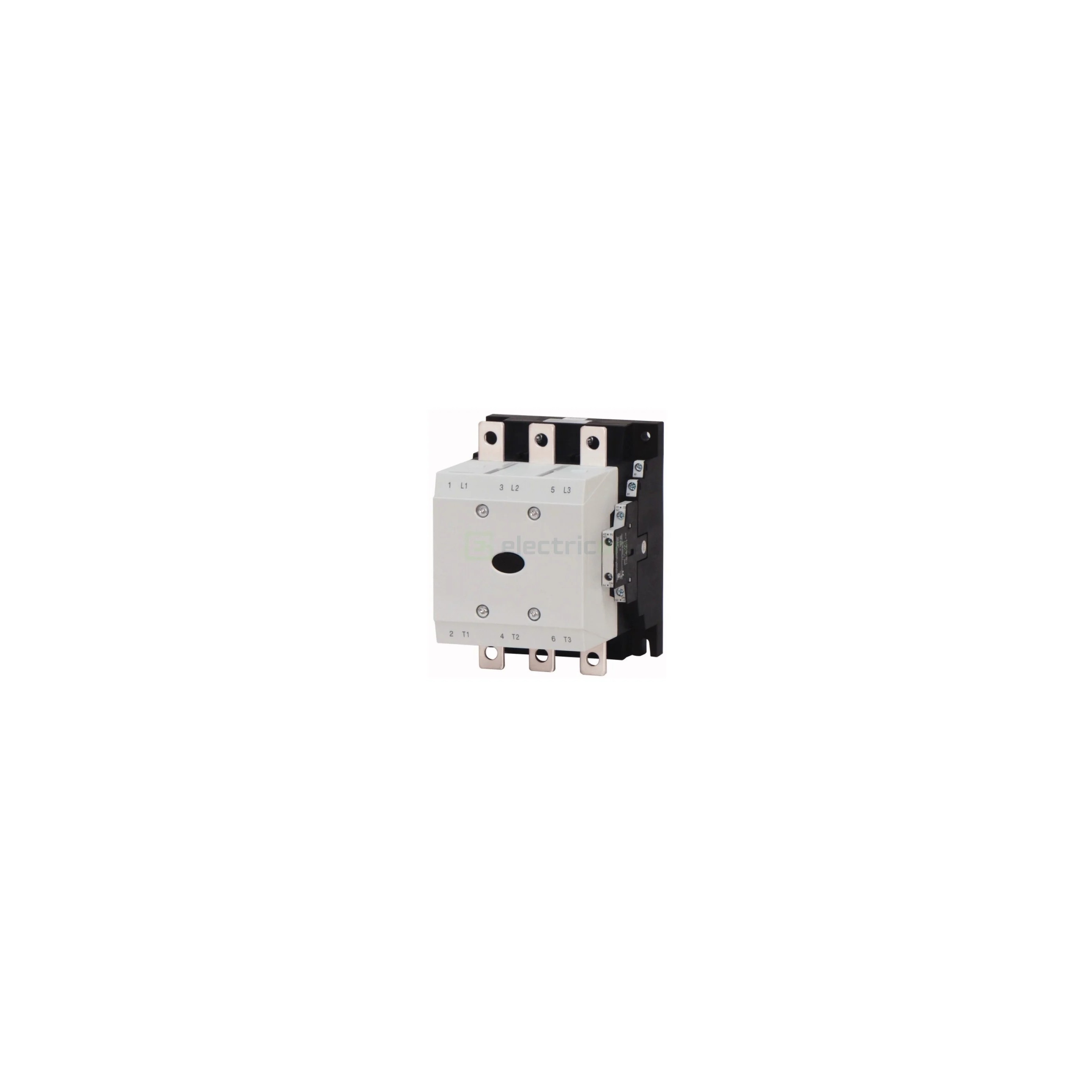

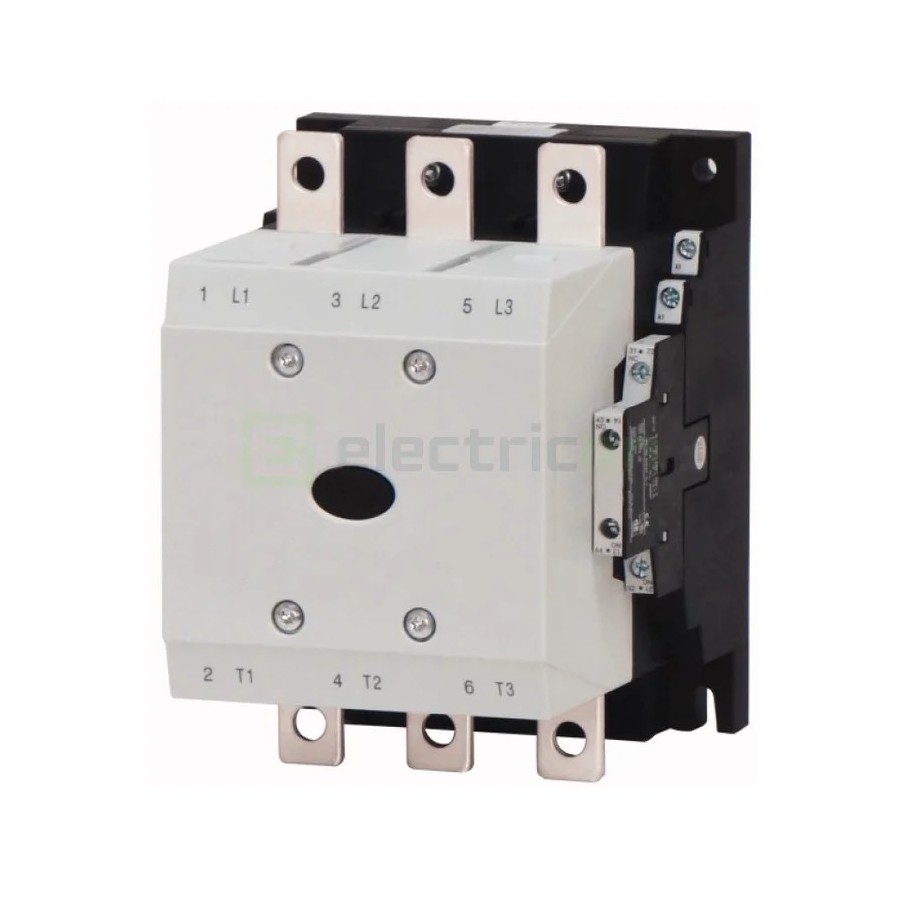

Contactor 3 poli 110 kW / 225 A, bobină 230 V c.a., 2 ND + 2 NÎ Schrack ALEA II LTD42353
Schrack LTD42353 este un contactor tripolar din seria ALEA II, mărimea constructivă 4. Comută motoare trifazate de până la 110 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 225 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul are integrate două contacte auxiliare normal deschise (ND) și două normal închise (NÎ). Se pot adăuga blocuri laterale de contacte auxiliare. Limitatorul de supratensiuni al bobinei este integrat în circuitul electronic de comandă.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 1000 V, tensiune nominală de utilizare Ue 1000 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 225 A, pentru motoare de 70 kW.
- AC-3 la 400 V: 225 A, pentru motoare de 110 kW.
- AC-3 la 690 V: 160 A, pentru motoare de 150 kW.
- AC-4 la 400 V: 164 A, pentru motoare de 90 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 386 A pe 3 poli.
- Capacitate de închidere conform EN 60947, până la 690 V: 2700 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 45 W.
Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,15 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat.
Produsul este proiectat pentru mediu industrial (mediu A). În mediu rezidențial (mediu B) poate produce interferențe radio și necesită măsuri suplimentare de atenuare.
Conexiuni
Bornele principale au șuruburi M10 și se strâng la 24 Nm.
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Secțiunile admise sunt: conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².
Montaj și construcție

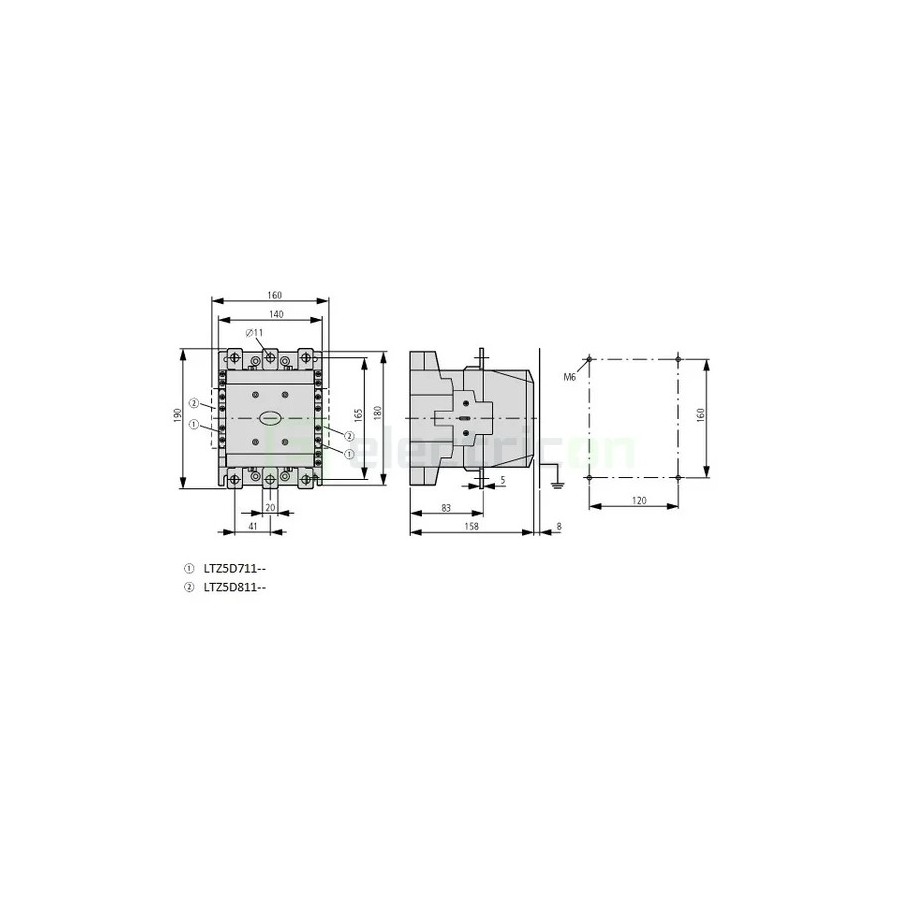

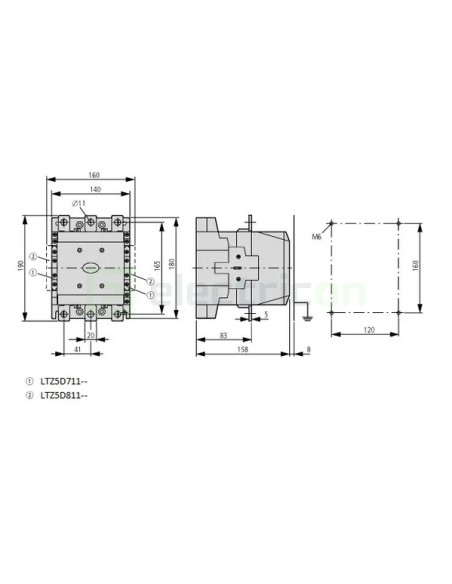

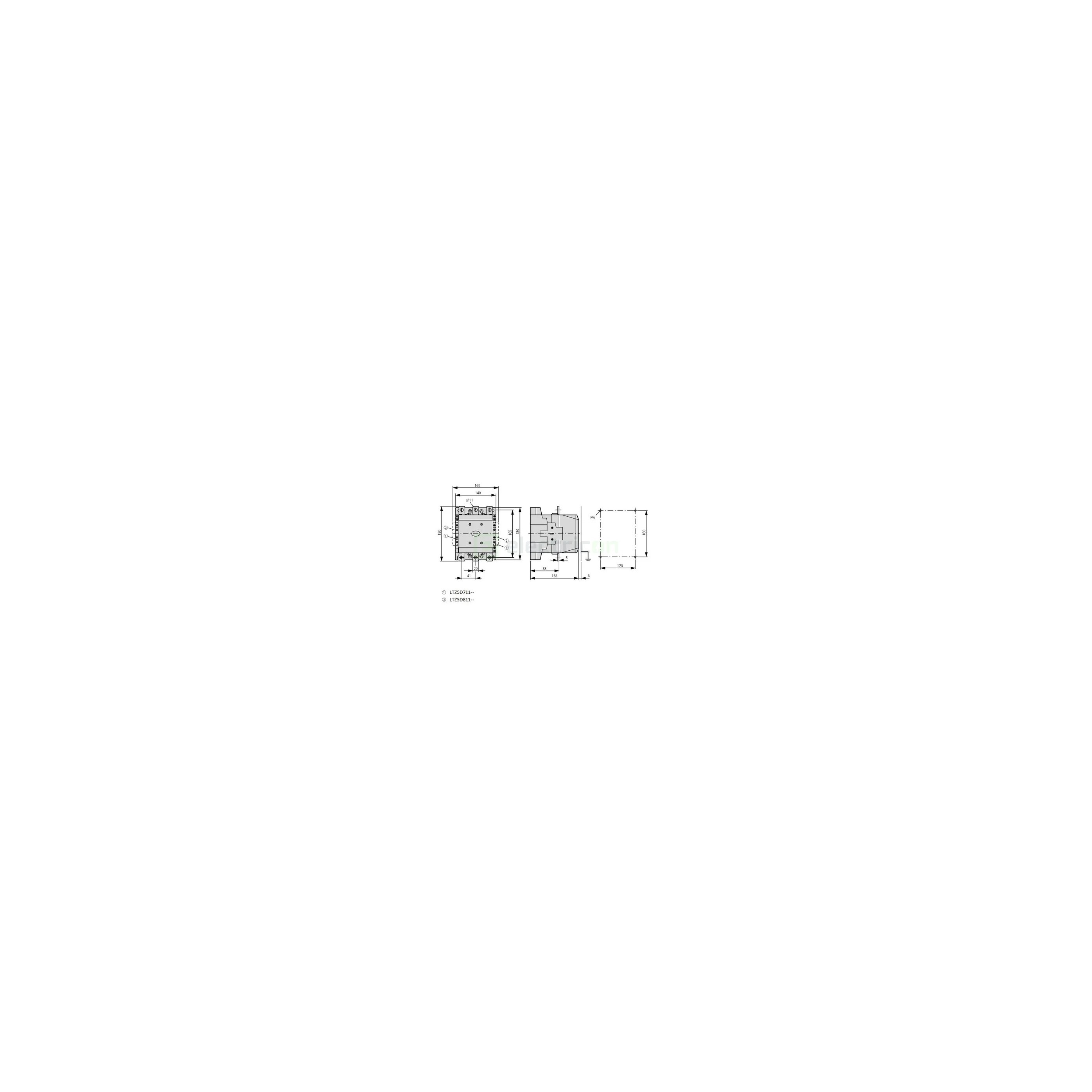

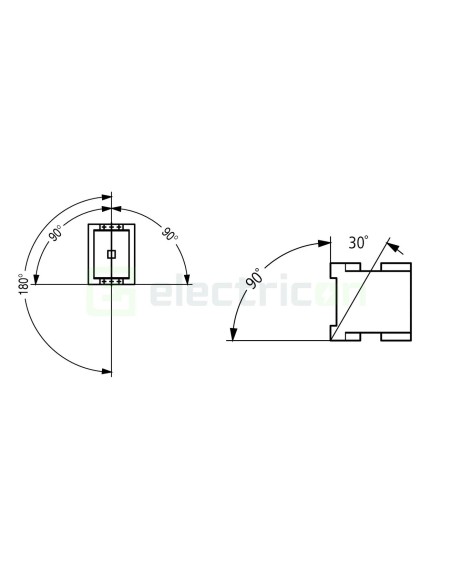

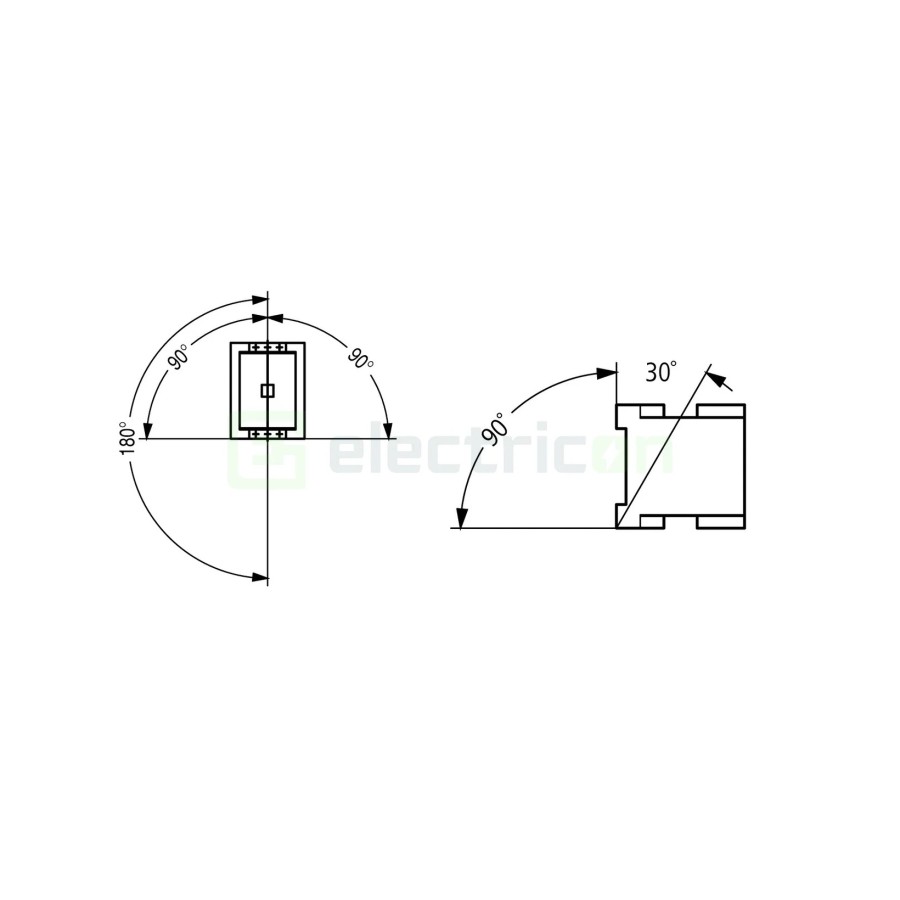

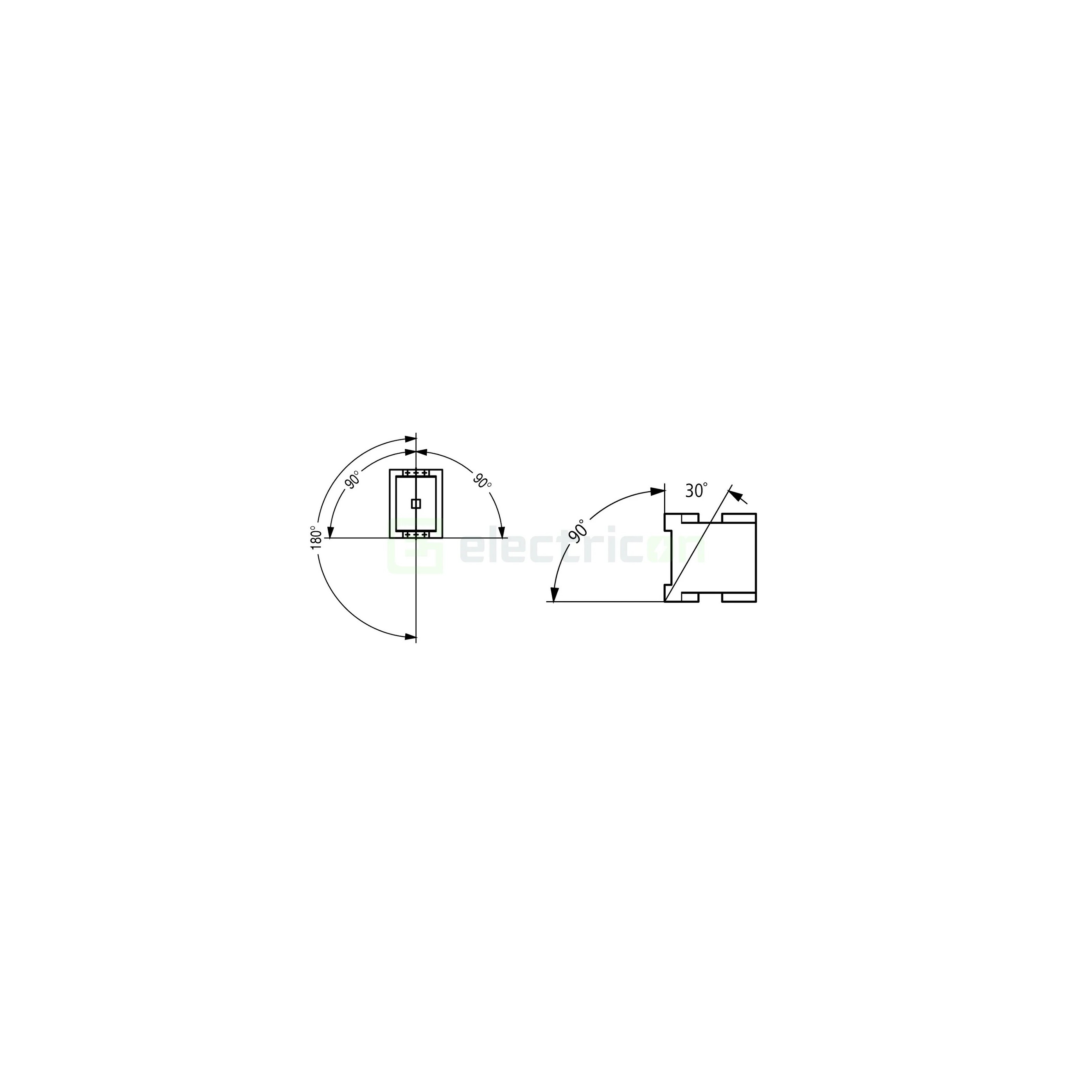

Contactorul se montează pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –40 … +60 °C.
Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 3000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 386 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 164 A.
Variante înrudite din serie
- Schrack LTD31733: 90 kW / 170 A în AC-3 la 400 V, mărimea constructivă 3;
- Schrack LTD52553: 132 kW / 250 A în AC-3 la 400 V, mărimea constructivă 5.
Accesorii recomandate de producător
- Schrack LTZ3D711: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 1, mărimile 2–4;
- Schrack LTZ3D811: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 2, mărimile 2–4;
- Schrack LTZ4W001: interblocaj mecanic pentru contactoare de mărimile 4–6.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD42353 |
| Denumire producător |
Contactor LTD 110kW/400V, 2 ND + 2 NÎ, bobină la 230V c.a., mărime 4 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
4 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
2 ND + 2 NÎ |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
1000 V |
| Tensiune nominală de utilizare Ue |
1000 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
500 V |
| Separare sigură EN 61140, între contacte |
500 V |
| Curent AC-3 la 230 V |
225 A |
| Curent AC-3 la 400 V |
225 A |
| Curent AC-3 la 690 V |
160 A |
| Putere motor AC-3 la 230 V |
70 kW |
| Putere motor AC-3 la 400 V |
110 kW |
| Putere motor AC-3 la 690 V |
150 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
164 A / 164 A / 120 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
51 kW / 90 kW / 110 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
386 A |
| Curent termic convențional, 1 pol |
707 A |
| Capacitate de închidere EN 60947, până la 690 V |
2700 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
45 W |
| Tensiune de închidere a bobinei |
0,8 … 1,15 × Us |
| Tensiune de menținere a bobinei |
0,25 … 0,6 × Us |
| Factor de serviciu |
100 % |
| Șuruburi borne principale |
M10 |
| Cuplu de strângere, borne principale |
24 Nm |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
placă de montaj |
| Temperatură ambiantă de funcționare |
–40 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
10 000 000 de manevre |
| Frecvența maximă a comutărilor |
3000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
Întrebări frecvente
Prin ce diferă Schrack LTD42353 de Schrack LTD52553?
Schrack LTD42353 are mărimea constructivă 4 și comută în AC-3 la 400 V 225 A, pentru motoare de 110 kW. Schrack LTD52553 are mărimea constructivă 5 și comută 250 A, pentru motoare de 132 kW.
Ce putere de motor comută contactorul Schrack LTD42353?
În regim AC-3, Schrack LTD42353 comută motoare trifazate de 70 kW la 230 V și de 110 kW la 400 V. La 690 V, puterea comutată este de 150 kW. Curenții corespunzători sunt 225 A, 225 A și 160 A.
Ce nu poate face contactorul Schrack LTD42353?
Schrack LTD42353 nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat. Contactorul este proiectat pentru mediu industrial; în mediu rezidențial necesită măsuri suplimentare de atenuare a interferențelor radio.
Cum se conectează conductorii la Schrack LTD42353?
Bornele principale ale lui Schrack LTD42353 au șuruburi M10 și se strâng la 24 Nm. Bornele auxiliare au șuruburi M3,5, strânse la 1,2 Nm, pentru conductori de 0,75 … 2,5 mm².
Se poate comanda Schrack LTD42353 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD42353 se alimentează la 230 V c.a. și închide contactorul între 0,8 și 1,15 × Us. În catalogul ALEA II, contactoarele de mărimea 4 apar numai cu bobină de 230 V c.a.
Cum se adaugă contacte auxiliare la Schrack LTD42353?
Schrack LTD42353 are integrate 2 contacte ND și 2 contacte NÎ. Pentru contacte suplimentare se montează blocurile laterale Schrack LTZ3D711 și LTZ3D811, fiecare cu 1 ND + 1 NÎ.
Ce curent admite Schrack LTD42353 pentru sarcini rezistive?
În regim AC-1, Schrack LTD42353 admite un curent termic convențional de 386 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 707 A.
