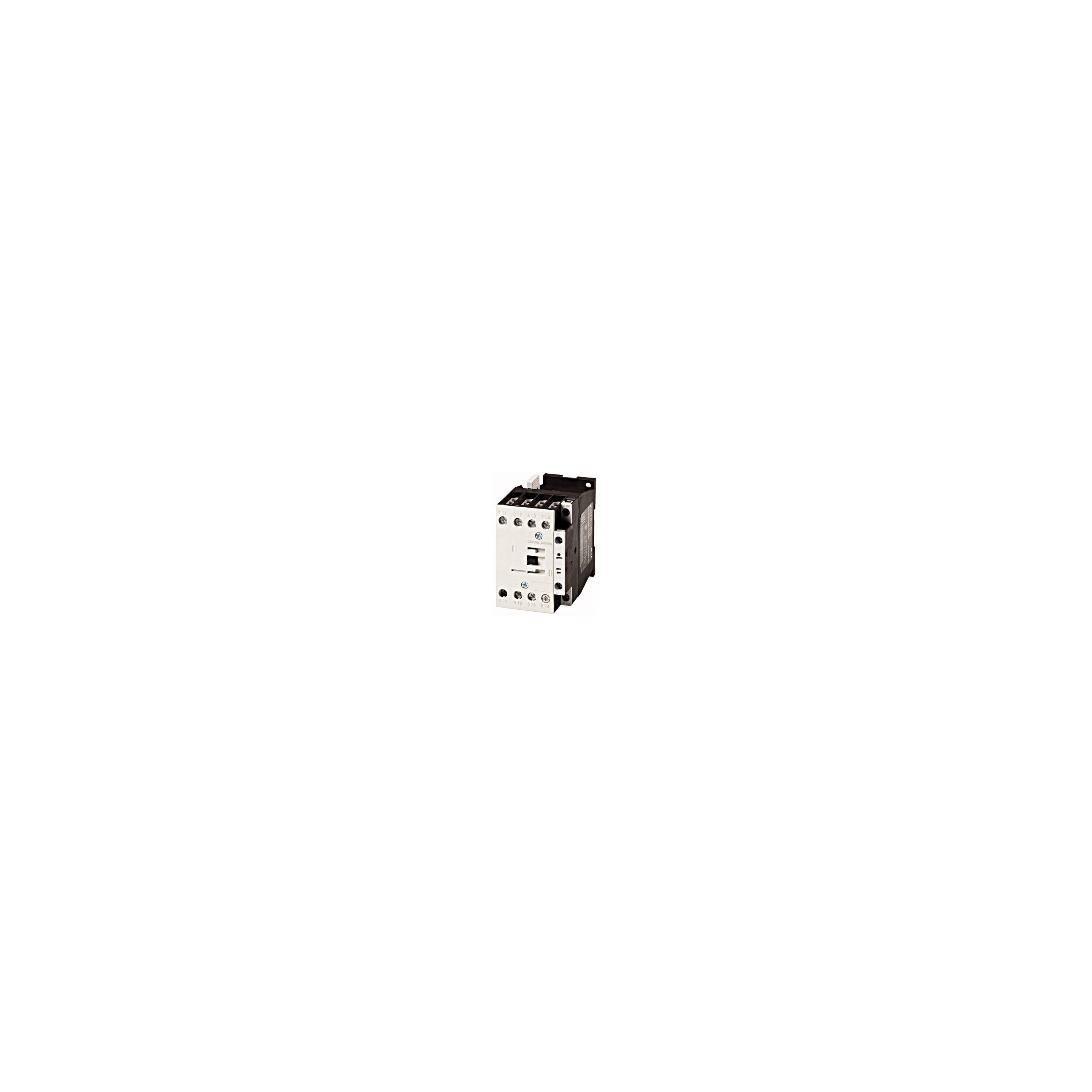

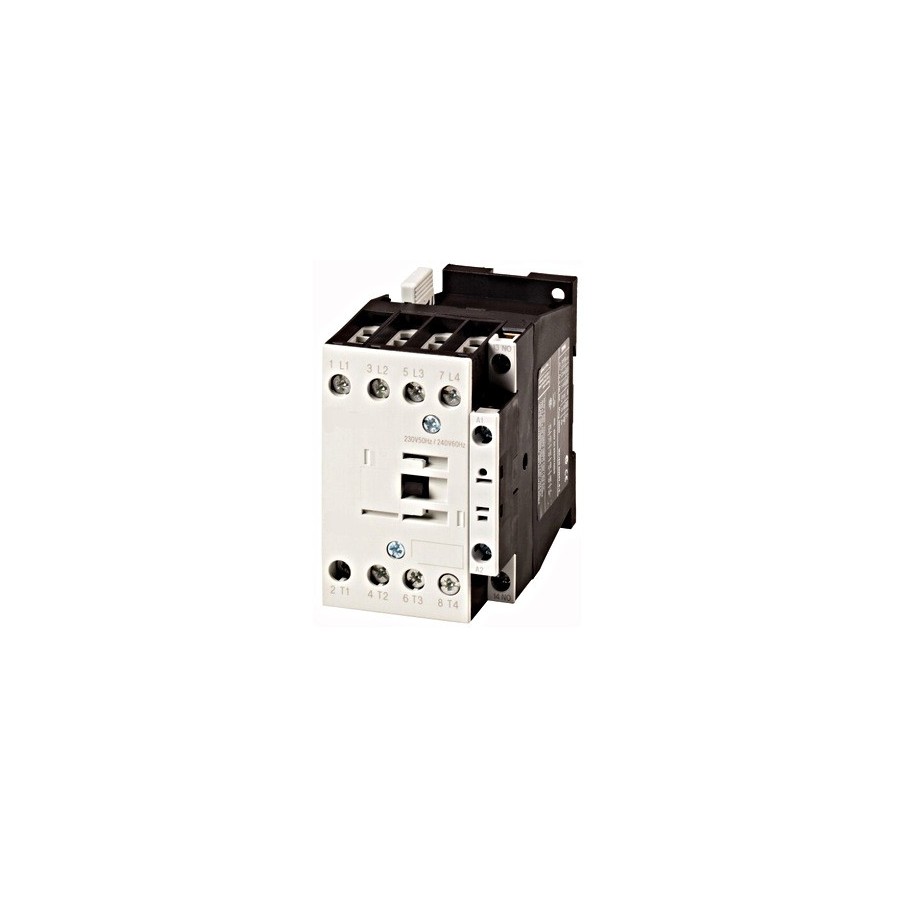

Contactor 4P 32 A AC-1, bobină 230 V AC, 1 NÎ Schrack ALEA II LTR13243
Contactorul Schrack ALEA II LTR13243 comută patru căi de curent prin comanda unei bobine la 230 V AC. Are 4 contacte principale normal deschise și un contact auxiliar normal închis. În regim AC-1 este dimensionat pentru 32 A, conform IEC/EN 60947.
Este un aparat de mărimea 1 din seria ALEA II. Contactul auxiliar normal închis are bornele 21-22 și este integrat în aparat. Bornele principale sunt marcate 1-2, 3-4, 5-6 și 7-8, iar bobina A1-A2.
Limite electrice de utilizare
Tensiunea nominală de utilizare este de maximum 690 V. Tensiunea nominală de izolație Ui este de 690 V, iar tensiunea de ținere la impuls Uimp este de 8 kV. Categoria de supratensiune este III, iar gradul de poluare 3.
În regim AC-1, în montaj deschis, curentul nominal este de 32 A la 40 °C. La temperatură ambiantă mai mare scade la 30 A la 50 °C, 29 A la 55 °C și 28 A la 60 °C. În montaj închis, curentul nominal în regim AC-1 este de 27 A.
În regim AC-3, pe 3 poli, curentul nominal este de 18 A între 220 V și 500 V. La 660 – 690 V curentul nominal AC-3 scade la 12 A. Puterea motorului în regim AC-3 este de 7,5 kW la 380 – 400 V și de 5 kW la 220 – 230 V.
Contactorul nu are protecție proprie la suprasarcină sau la scurtcircuit. Pentru coordonare de tip 2 se protejează cu siguranțe gG/gL de maximum 35 A, la 400 V și la 690 V. Pentru coordonare de tip 1 siguranța maximă este de 63 A la 400 V și de 50 A la 690 V.
Bobina de comandă
Bobina are tensiunea nominală de 230 V AC și funcționează în regim de serviciu continuu, 100 % DA. Contactorul se închide la 0,8 … 1,1 × Uc și se deschide la 0,4 … 0,6 × Uc. La 50 Hz, consumul bobinei este de 50 VA la atragere și de 2,1 W la menținere.
Conexiuni
Bornele principale acceptă un conductor rigid sau flexibil cu manșon de 0,75 … 16 mm². Pot primi și doi conductori de 0,75 … 10 mm². Au șuruburi M5, se strâng la 3 Nm, iar lungimea de dezizolare este de 10 mm.
Bornele auxiliare acceptă un conductor rigid de 0,75 … 4 mm² sau doi de 0,75 … 2,5 mm². Au șuruburi M3,5 și se strâng la 1,2 Nm. Toate bornele se strâng cu șurubelniță Pozidriv PZ 2.
Montaj și construcție
Contactorul se fixează pe placa de montaj cu 2 șuruburi M4, la distanțele de 75 mm și 35 mm. Are lățimea de 58 mm, înălțimea de 85 mm și adâncimea de 97 mm. Gradul de protecție este IP00, cu protecție la atingere frontală cu degetul și cu dosul palmei.
Funcționează la −25 … +60 °C în montaj deschis și la −25 … +40 °C în montaj închis. Rezistă la căldură umedă ciclică conform IEC 60068-2-30 și constantă conform IEC 60068-2-78. Anduranța mecanică este de 10 milioane de comutări, cu maximum 5 000 de comutări pe oră.
Aplicații
- Comutarea sarcinilor rezistive sau slab inductive pe 4 căi, în regim AC-1, de exemplu rezistențe de încălzire.
- Comanda motoarelor trifazate de până la 7,5 kW la 400 V, în regim AC-3.
- Comanda de la distanță a circuitelor de forță, prin bobina de 230 V AC.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTR13243 |
| Denumire producător |
Contactor ALEA II 4 poli, 32A/AC-1, bobina la 230Vca + 1 NÎ |
| Serie |
ALEA II, mărimea 1 |
| Contacte principale |
4 ND (1-2, 3-4, 5-6, 7-8) |
| Contacte auxiliare integrate |
1 NÎ (21-22) |
| Tensiune nominală bobină Uc |
230 V AC |
| Tensiune nominală de utilizare Ue |
max. 690 V |
| Tensiune nominală de izolație Ui |
690 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categorie de supratensiune / grad de poluare |
III / 3 |
| Separare sigură EN 61140, bobină – contacte |
440 V AC |
| Separare sigură EN 61140, între contacte |
440 V AC |
| Curent nominal AC-1, montaj deschis (Ith = Ie) |
32 A la 40 °C, 30 A la 50 °C, 29 A la 55 °C, 28 A la 60 °C |
| Curent nominal AC-1, montaj închis (Ith) |
27 A |
| Curent termic convențional 1 pol (Ith) |
84 A deschis, 76 A închis |
| Curent nominal AC-3, 3 poli, 220 … 500 V |
18 A |
| Curent nominal AC-3, 3 poli, 660 … 690 V |
12 A |
| Putere motor AC-3 |
5 kW la 220 – 230 V, 7,5 kW la 380 – 400 V, 10 kW la 415 V, 12 kW la 500 V, 11 kW la 660 – 690 V |
| Capacitate de închidere, până la 690 V |
238 A |
| Capacitate de rupere |
180 A la 220 … 500 V, 120 A la 660 – 690 V |
| Siguranță max., coordonare tip 2 (gG/gL) |
35 A la 400 V și la 690 V |
| Siguranță max., coordonare tip 1 (gG/gL) |
63 A la 400 V, 50 A la 690 V |
| Putere disipată, 3 poli la Ith (60 °C) |
6,6 W |
| Impedanță pe pol |
2,7 mΩ |
| Toleranță tensiune bobină, închidere |
0,8 … 1,1 × Uc |
| Toleranță tensiune bobină, deschidere |
0,4 … 0,6 × Uc |
| Consum bobină 50 Hz |
50 VA la atragere, 2,1 W la menținere |
| Durată relativă de conectare |
100 % DA |
| Anduranță mecanică |
10 000 000 de comutări |
| Frecvență de comutare |
max. 5 000 comutări/h |
| Borne principale, conductor rigid |
1 × 0,75 … 16 mm² / 2 × 0,75 … 10 mm² |
| Borne principale, conductor flexibil cu manșon |
1 × 0,75 … 16 mm² / 2 × 0,75 … 10 mm² |
| Borne principale, conductor multifilar |
1 × 16 mm² |
| Borne principale, AWG |
18 … 6 |
| Borne principale, șurub / cuplu / dezizolare |
M5 / 3 Nm / 10 mm |
| Borne auxiliare, conductor rigid |
1 × 0,75 … 4 mm² / 2 × 0,75 … 2,5 mm² |
| Borne auxiliare, conductor flexibil cu manșon |
1 × 0,75 … 2,5 mm² / 2 × 0,75 … 2,5 mm² |
| Borne auxiliare, AWG |
18 … 14 |
| Borne auxiliare, șurub / cuplu / dezizolare |
M3,5 / 1,2 Nm / 10 mm |
| Șurubelniță |
Pozidriv PZ 2 |
| Fixare |
2 × M4, 75 × 35 mm |
| Lățime |
58 mm |
| Înălțime |
85 mm |
| Adâncime |
97 mm |
| Greutate |
0,49 kg |
| Temperatură ambiantă, montaj deschis |
−25 … +60 °C |
| Temperatură ambiantă, montaj închis |
−25 … +40 °C |
| Temperatură de depozitare |
−40 … +80 °C |
| Condiții climatice |
căldură umedă ciclică IEC 60068-2-30, căldură umedă constantă IEC 60068-2-78 |
| Grad de protecție |
IP00 |
| Protecție la atingere frontală |
cu degetul și cu dosul palmei |
| Standard |
IEC/EN 60947 |
| Ambalare |
1 buc. / 36 buc. |
| EAN |
9004840840469 |
Întrebări frecvente
Ce contacte are contactorul Schrack LTR13243?
Contactorul LTR13243 are 4 contacte principale normal deschise, cu bornele 1-2, 3-4, 5-6 și 7-8. Are și un contact auxiliar normal închis integrat, cu bornele 21-22. Bobina se conectează la bornele A1-A2.
Ce curent poate comuta contactorul LTR13243 în regim AC-1 și AC-3?
În regim AC-1, contactorul LTR13243 comută 32 A în montaj deschis la 40 °C. În regim AC-3, pe 3 poli, comută 18 A între 220 V și 500 V, adică motoare de până la 7,5 kW la 400 V.
Protejează contactorul LTR13243 circuitul la suprasarcină sau la scurtcircuit?
Nu. Contactorul LTR13243 nu are protecție proprie la suprasarcină sau la scurtcircuit. Pentru coordonare de tip 2 se protejează cu siguranțe gG/gL de maximum 35 A, la 400 V și la 690 V.
Ce conductori și ce cuplu de strângere se folosesc la contactorul LTR13243?
Bornele principale ale contactorului LTR13243 primesc un conductor de 0,75 … 16 mm² sau doi de 0,75 … 10 mm². Se strâng la 3 Nm. Bornele auxiliare primesc conductori de 0,75 … 4 mm² și se strâng la 1,2 Nm.
La ce tensiune de comandă funcționează bobina contactorului LTR13243?
Bobina contactorului LTR13243 are tensiunea nominală de 230 V AC. Contactorul se închide la 0,8 … 1,1 × Uc și se deschide la 0,4 … 0,6 × Uc. Pentru altă tensiune de comandă se alege un contactor cu altă bobină.
Ce curent admite contactorul LTR13243 în tablou închis sau la temperatură ridicată?
În montaj deschis, contactorul LTR13243 admite în regim AC-1 32 A la 40 °C. La temperatură mai mare admite 30 A la 50 °C, 29 A la 55 °C și 28 A la 60 °C. În montaj închis admite 27 A, la temperatură ambiantă de maximum 40 °C.
Ce consum are bobina contactorului LTR13243?
La 50 Hz, bobina contactorului LTR13243 consumă 50 VA la atragere și 2,1 W la menținere. Bobina este dimensionată pentru serviciu continuu, 100 % DA.
