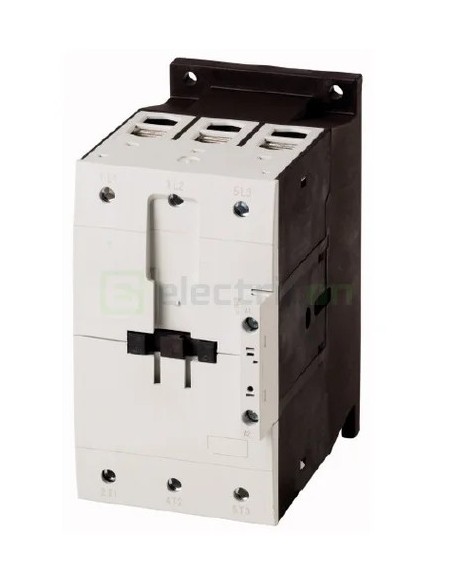

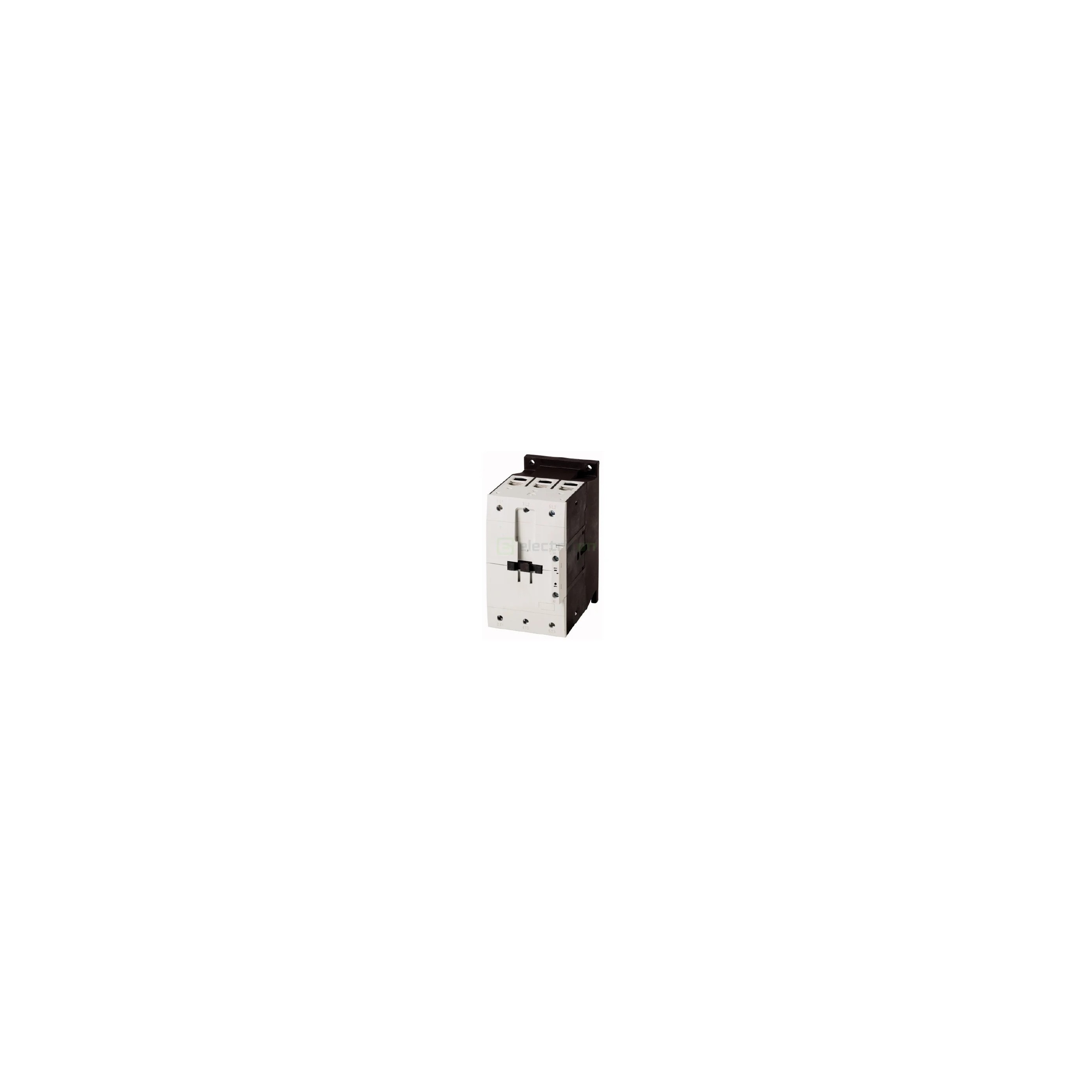

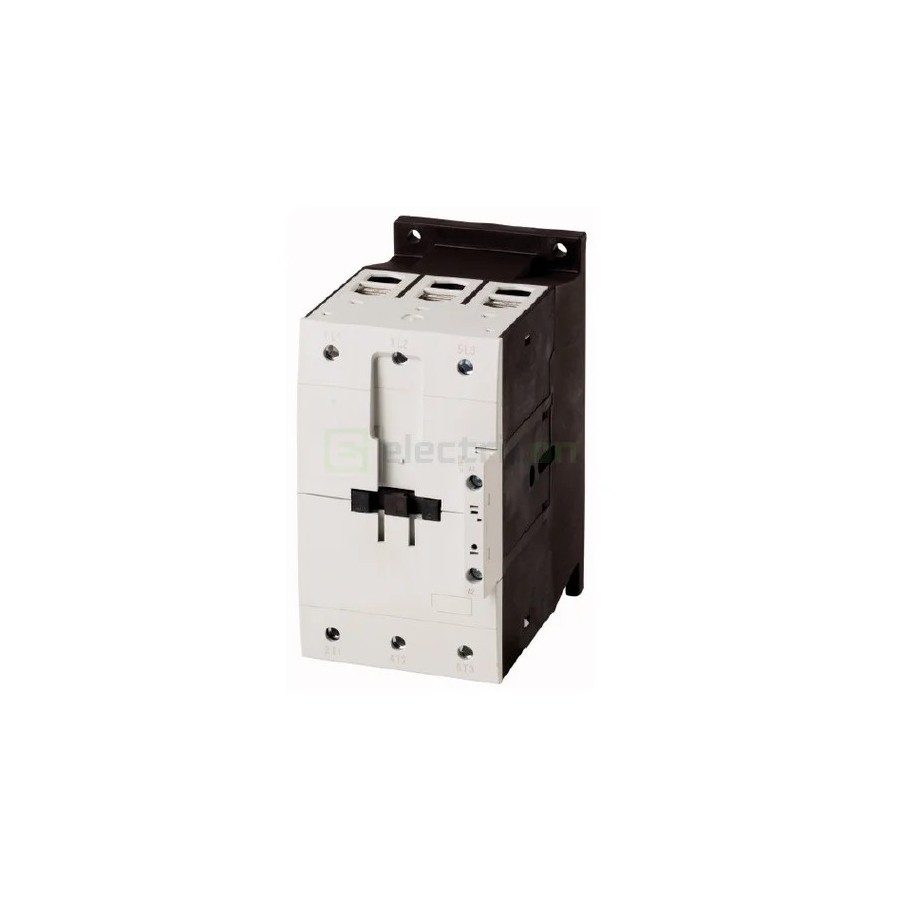

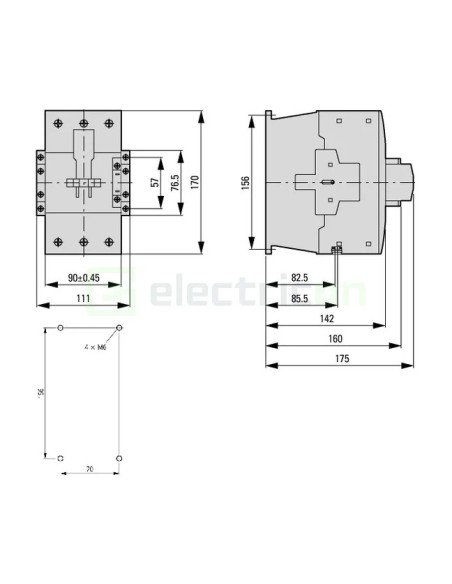

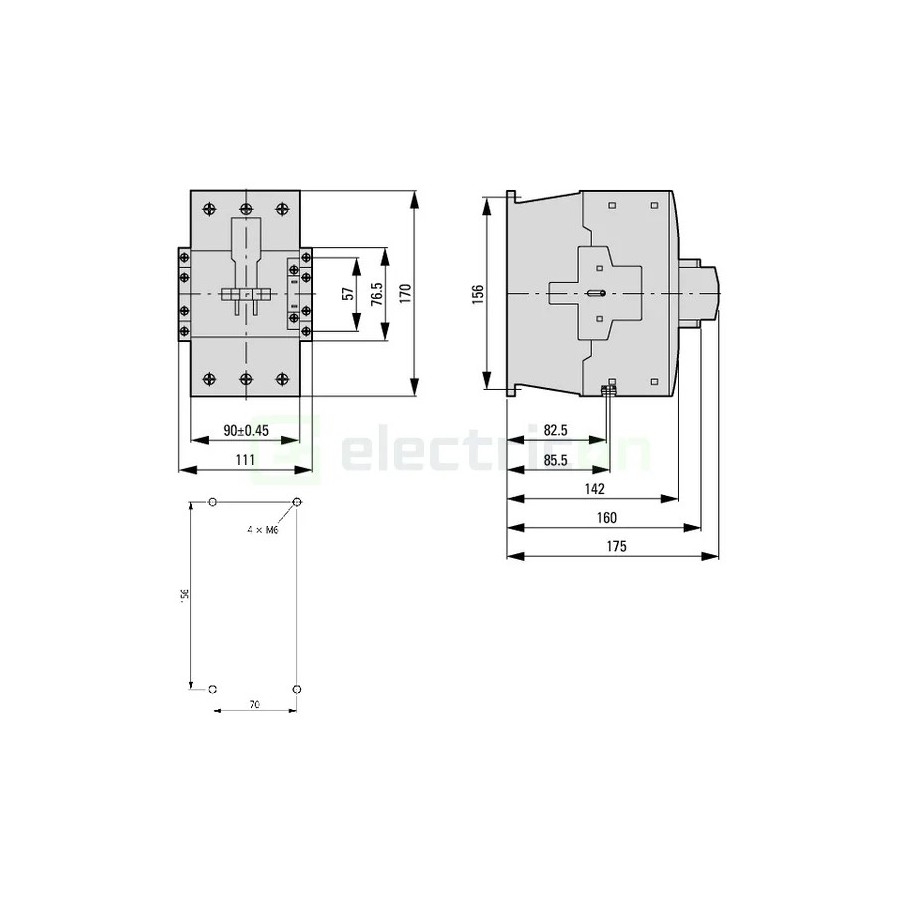

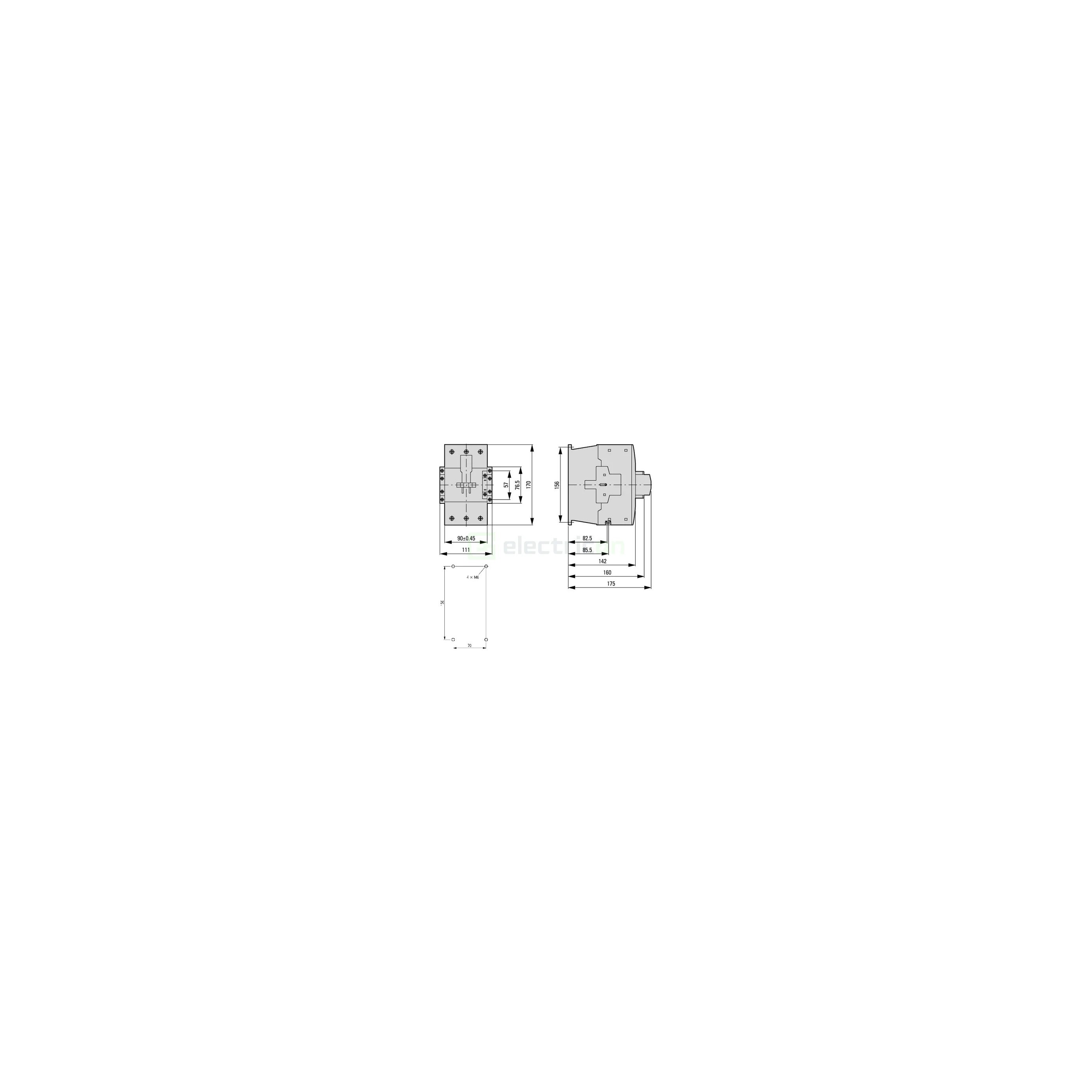

Contactor 3 poli 55 kW / 115 A, bobină 230 V c.a. Schrack ALEA II LTD31133
Schrack LTD31133 este un contactor tripolar din seria ALEA II, mărimea constructivă 3. Comută motoare trifazate de până la 55 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 115 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul nu are contacte auxiliare integrate. Contactele auxiliare se adaugă cu un bloc frontal de 2 sau 4 contacte, conforme cu EN 50012, sau cu blocuri laterale.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 690 V, tensiune nominală de utilizare Ue 690 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 115 A, pentru motoare de 37 kW.
- AC-3 la 400 V: 115 A, pentru motoare de 55 kW.
- AC-3 la 690 V: 93 A, pentru motoare de 90 kW.
- AC-4 la 400 V: 55 A, pentru motoare de 28 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 160 A pe 3 poli.
- DC-1: 160 A la 60 V c.c. și 90 A la 220 V c.c.
- Capacitate de închidere conform EN 60947, până la 690 V: 1610 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 24,2 W.
Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,15 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT3.
Conexiuni
Bornele principale au șuruburi M10 și se strâng la 14 Nm. Lungimea de dezizolare este de 24 mm.
- conductor flexibil cu tub terminal: 1 × 10 … 95 mm² sau 2 × 10 … 70 mm².
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Secțiunile admise sunt: conductor masiv, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²; conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².
Montaj și construcție
Contactorul se montează pe șină DIN TS35 sau pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –25 … +60 °C.
Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 3000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 160 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 55 A. Contactele principale comută și sarcini rezistive de curent continuu, în regim DC-1.
Variante înrudite din serie
- Schrack LTD39533: 45 kW / 95 A în AC-3 la 400 V, aceeași mărime constructivă 3;
- Schrack LTD31733: 90 kW / 170 A în AC-3 la 400 V, aceeași mărime constructivă 3.
Accesorii recomandate de producător
- Schrack LTZ3D420: bloc frontal 2 ND, mărimile 2–3;
- Schrack LTZ3D411: bloc frontal 1 ND + 1 NÎ, mărimile 2–3;
- Schrack LTZ3D402: bloc frontal 2 NÎ, mărimile 2–3;
- Schrack LTZ3D140: bloc frontal 4 ND, mărimile 2–3;
- Schrack LTZ3D131: bloc frontal 3 ND + 1 NÎ, mărimile 2–3;
- Schrack LTZ3D122: bloc frontal 2 ND + 2 NÎ, mărimile 2–3;
- Schrack LTZ3D113: bloc frontal 1 ND + 3 NÎ, mărimile 2–3;
- Schrack LTZ3D104: bloc frontal 4 NÎ, mărimile 2–3;
- Schrack LTZ3D711: bloc lateral 1 ND + 1 NÎ, poziția 1, mărimile 2–4;
- Schrack LTZ3D811: bloc lateral 1 ND + 1 NÎ, poziția 2, mărimile 2–4;
- relee termice LTT3, pentru protecția motorului la suprasarcină;
- limitatoare de supratensiuni LTZ3, pentru bobina contactorului.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD31133 |
| Denumire producător |
Contactor LTD 55kW/400V, bobină la 230V c.a., mărime 3 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
3 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
– |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
690 V |
| Tensiune nominală de utilizare Ue |
690 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
690 V |
| Separare sigură EN 61140, între contacte |
690 V |
| Curent AC-3 la 230 V |
115 A |
| Curent AC-3 la 400 V |
115 A |
| Curent AC-3 la 690 V |
93 A |
| Putere motor AC-3 la 230 V |
37 kW |
| Putere motor AC-3 la 400 V |
55 kW |
| Putere motor AC-3 la 690 V |
90 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
55 A / 55 A / 45 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
17 kW / 28 kW / 43 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
160 A |
| Curent termic convențional, 1 pol |
325 A |
| Curent DC-1 la 60 V / 220 V c.c. |
160 A / 90 A |
| Capacitate de închidere EN 60947, până la 690 V |
1610 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
24,2 W |
| Tensiune de închidere a bobinei |
0,8 … 1,15 × Us |
| Tensiune de menținere a bobinei |
0,25 … 0,6 × Us |
| Factor de serviciu |
100 % |
| Borne principale, conductor flexibil cu tub terminal |
1 × 10 … 95 mm² sau 2 × 10 … 70 mm² |
| Lungime de dezizolare, contacte principale |
24 mm |
| Șuruburi borne principale |
M10 |
| Cuplu de strângere, borne principale |
14 Nm |
| Borne auxiliare, conductor masiv |
1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm² |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
șină DIN TS35 sau placă de montaj |
| Temperatură ambiantă de funcționare |
–25 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
10 000 000 de manevre |
| Frecvența maximă a comutărilor |
3000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
Întrebări frecvente
Prin ce diferă Schrack LTD31133 de Schrack LTD31733?
Schrack LTD31133 comută în AC-3 la 400 V 115 A, pentru motoare de 55 kW. Schrack LTD31733 comută 170 A, pentru motoare de 90 kW. Ambele au mărimea constructivă 3 și bobină de 230 V c.a.
Ce putere de motor comută contactorul Schrack LTD31133?
În regim AC-3, Schrack LTD31133 comută motoare trifazate de 37 kW la 230 V și de 55 kW la 400 V. La 690 V, puterea comutată este de 90 kW. Curenții corespunzători sunt 115 A, 115 A și 93 A.
Ce nu poate face contactorul Schrack LTD31133?
Schrack LTD31133 nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT3.
Cum se conectează conductorii la Schrack LTD31133?
Bornele principale ale lui Schrack LTD31133 au șuruburi M10, strânse la 14 Nm. Acceptă conductor flexibil cu tub terminal de 1 × 10 … 95 mm² sau 2 × 10 … 70 mm². Lungimea de dezizolare este de 24 mm.
Se poate comanda Schrack LTD31133 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD31133 se alimentează la 230 V c.a. și închide contactorul între 0,8 și 1,15 × Us. În seria ALEA II, mărimea 3 se fabrică și cu bobine de 24 V c.a., 110 V c.a. și 24 V c.c., sub alte coduri.
Cum se adaugă contacte auxiliare la Schrack LTD31133?
Schrack LTD31133 nu are contacte auxiliare integrate. Se montează un bloc frontal Schrack LTZ3D cu 2 sau 4 contacte, de exemplu LTZ3D411. Se pot folosi și blocurile laterale Schrack LTZ3D711 și LTZ3D811.
Ce curent admite Schrack LTD31133 pentru sarcini rezistive?
În regim AC-1, Schrack LTD31133 admite un curent termic convențional de 160 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 325 A.
