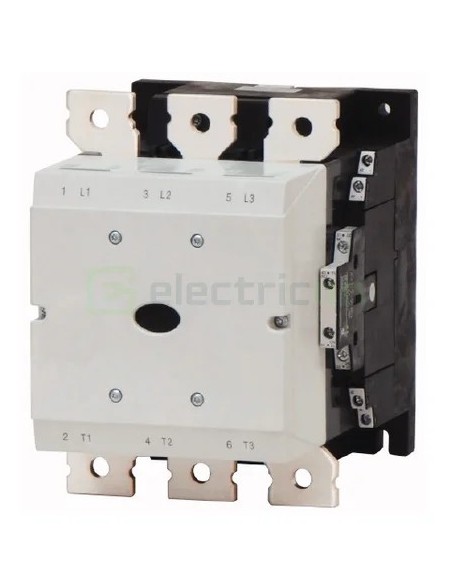

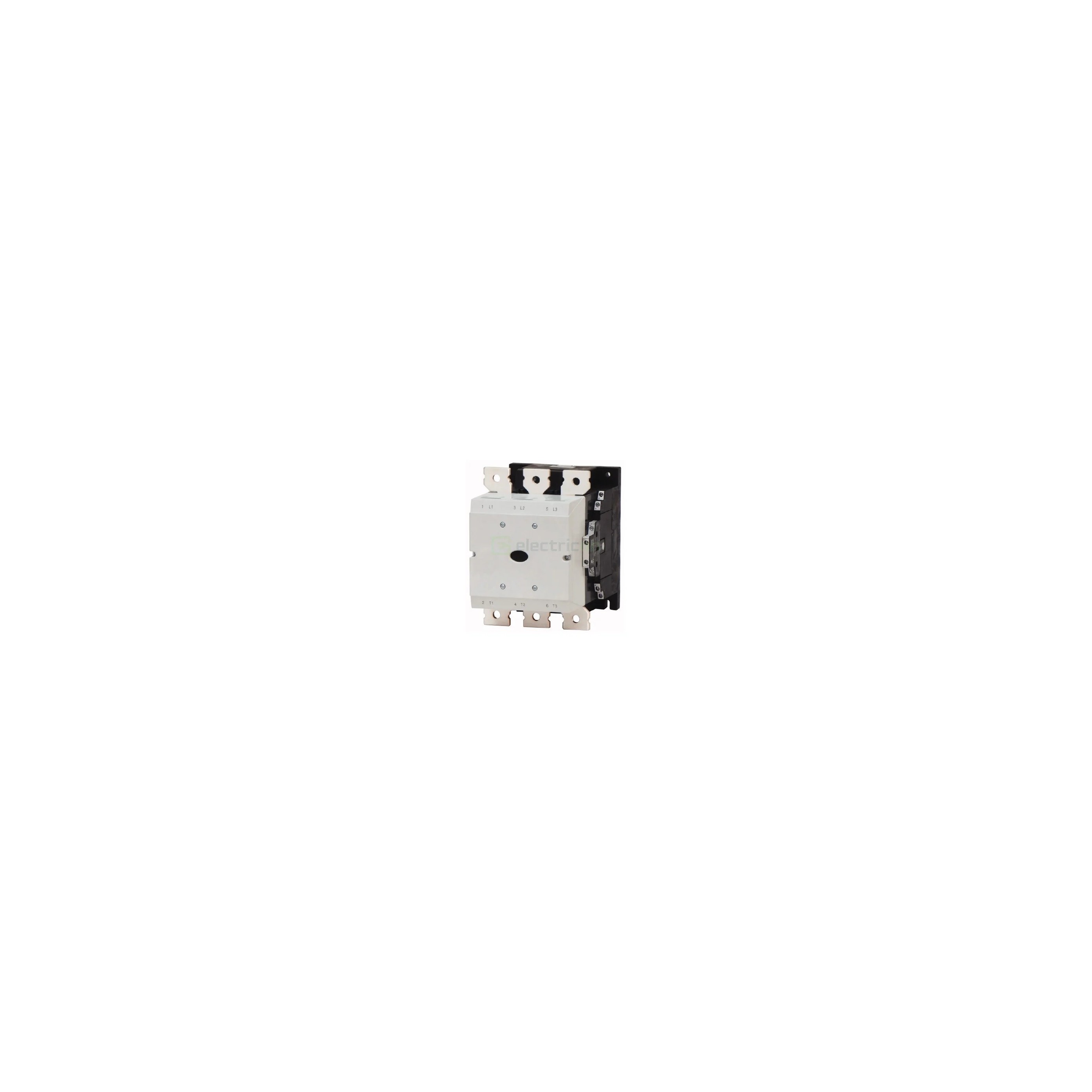

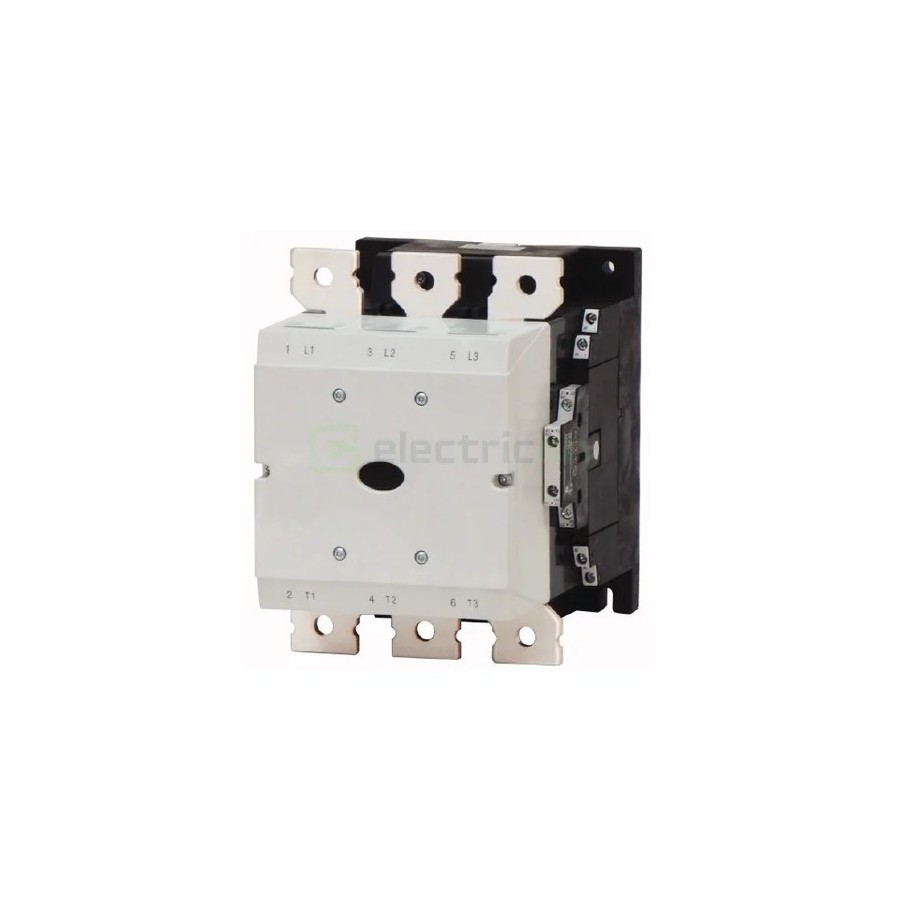

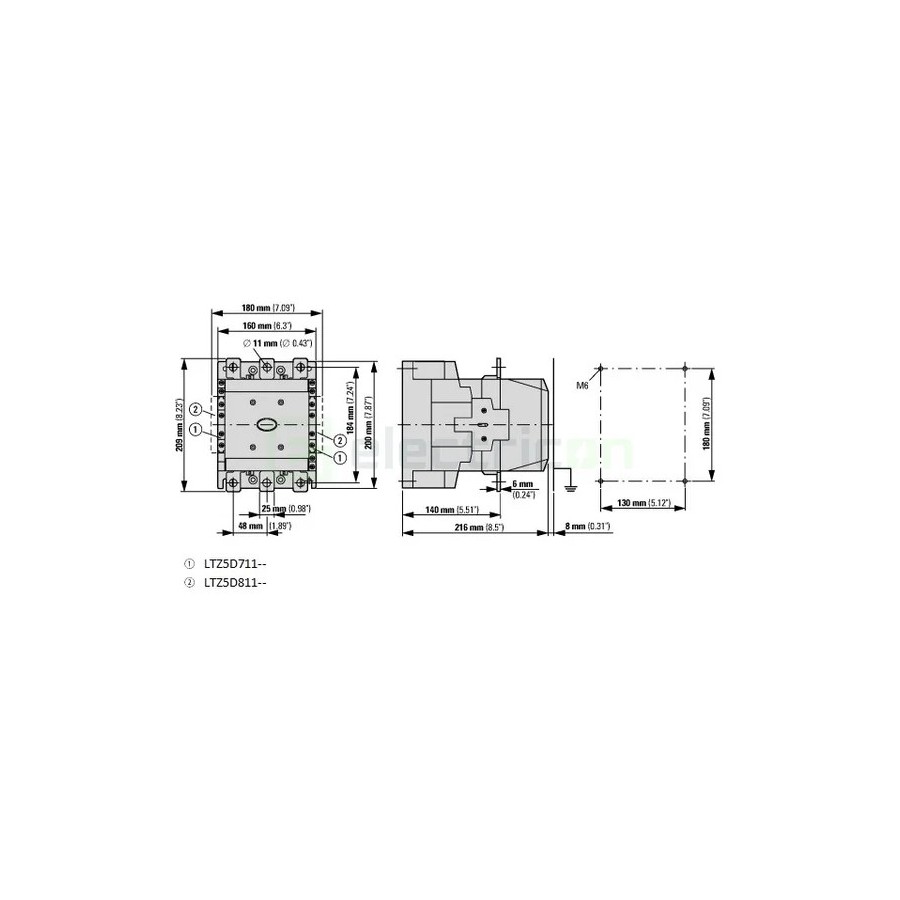

Contactor 3 poli 200 kW / 400 A, bobină 230 V c.a., 2 ND + 2 NÎ Schrack ALEA II LTD64153
Schrack LTD64153 este un contactor tripolar din seria ALEA II, mărimea constructivă 6. Comută motoare trifazate de până la 200 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 400 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul are integrate două contacte auxiliare normal deschise (ND) și două normal închise (NÎ). Se pot adăuga blocuri laterale de contacte auxiliare. Limitatorul de supratensiuni al bobinei este integrat în circuitul electronic de comandă.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 1000 V, tensiune nominală de utilizare Ue 1000 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 400 A, pentru motoare de 125 kW.
- AC-3 la 400 V: 400 A, pentru motoare de 200 kW.
- AC-3 la 690 V: 325 A, pentru motoare de 300 kW.
- AC-4 la 400 V: 296 A, pentru motoare de 160 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 612 A pe 3 poli.
- Capacitate de închidere conform EN 60947, până la 690 V: 5500 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 58 W.
Bobina închide contactorul la o tensiune de comandă între 0,85 și 1,1 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat.
Produsul este proiectat pentru mediu industrial (mediu A). În mediu rezidențial (mediu B) poate produce interferențe radio și necesită măsuri suplimentare de atenuare.
Conexiuni
Bornele principale au șuruburi M10 și se strâng la 24 Nm.
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Secțiunile admise sunt: conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

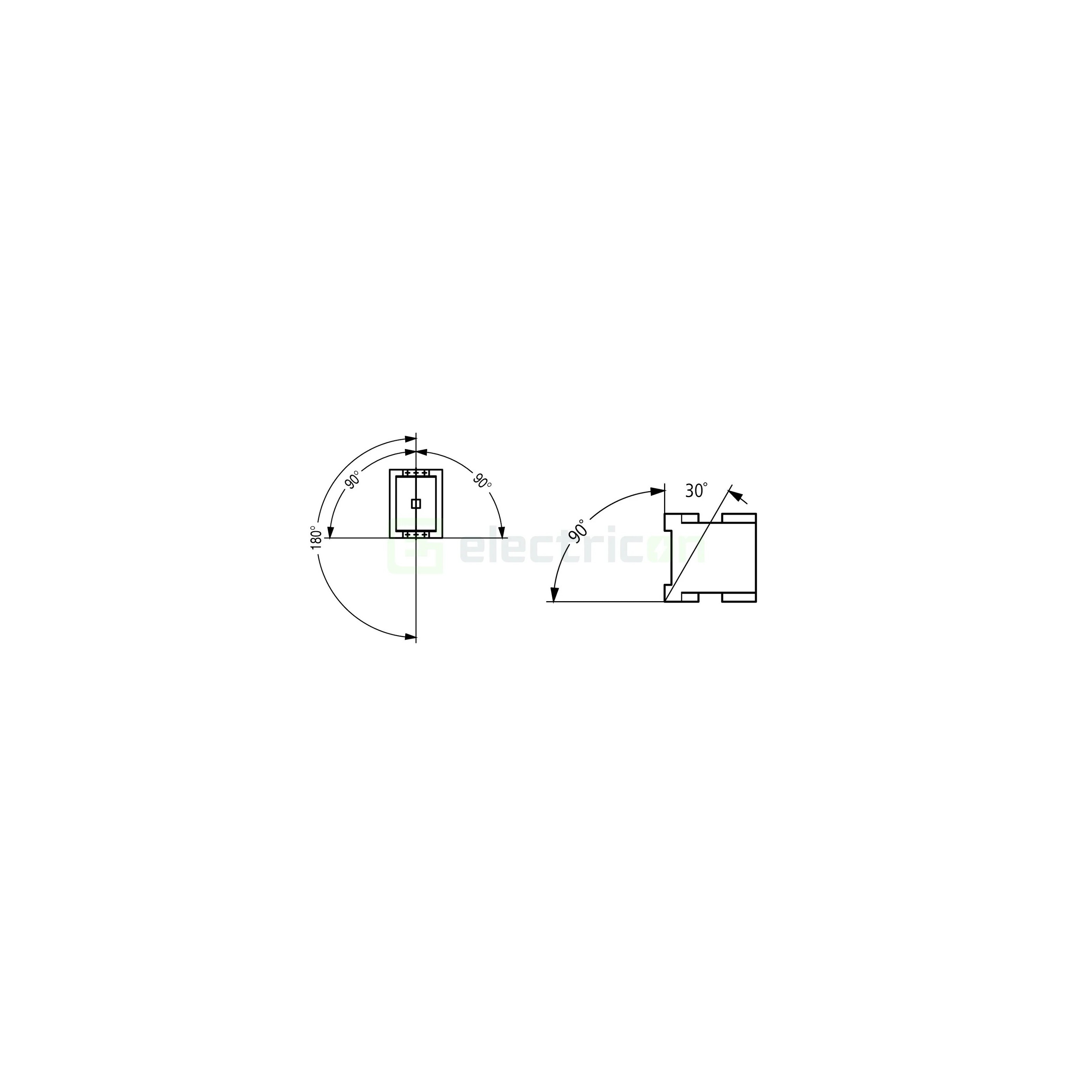

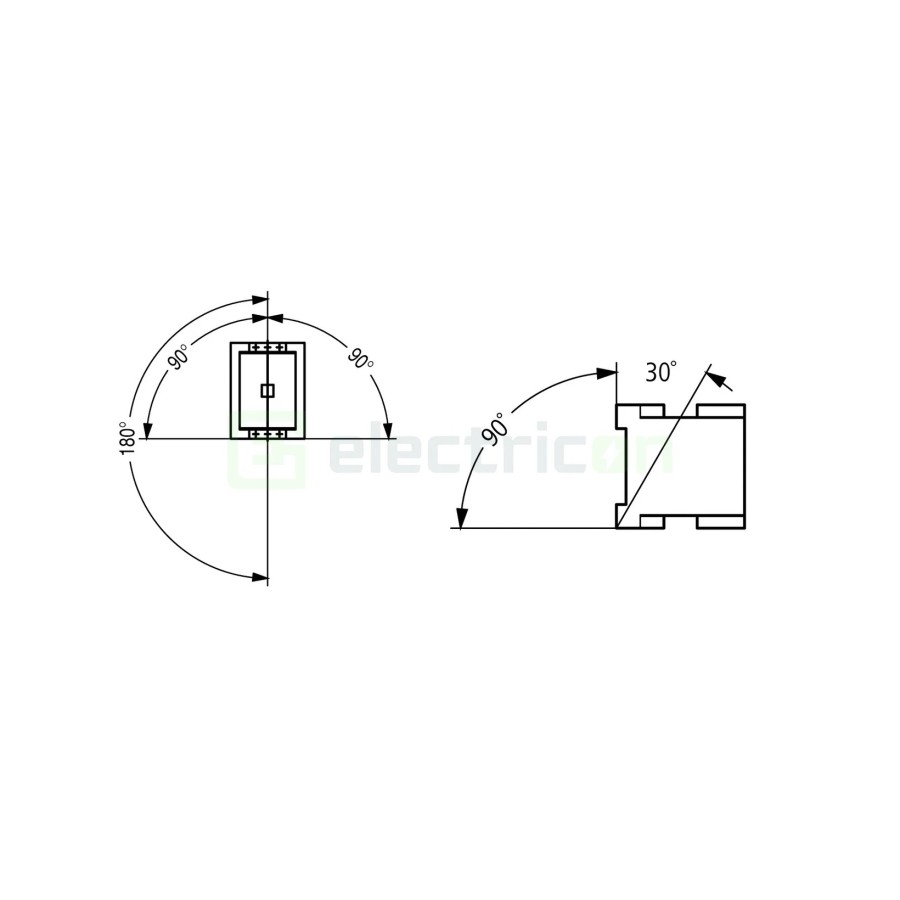

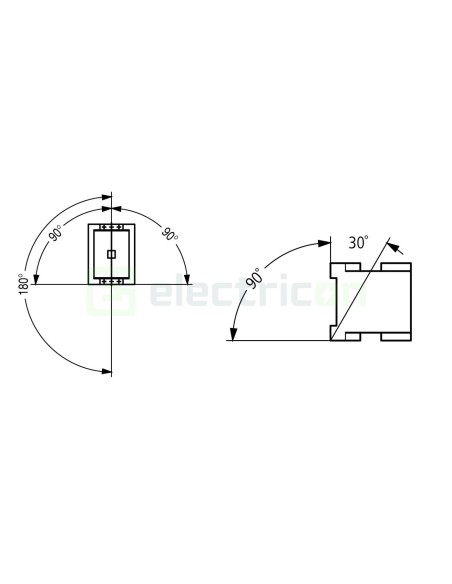

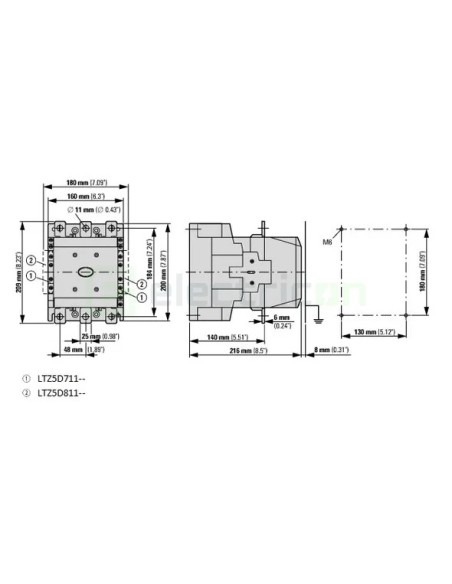

Montaj și construcție
Contactorul se montează pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –40 … +60 °C.
Durabilitatea mecanică este de 7 000 000 de manevre. Frecvența maximă a comutărilor este de 2000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 612 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 296 A.
Variante înrudite din serie
- Schrack LTD65153: 250 kW / 500 A în AC-3 la 400 V, aceeași mărime constructivă 6.
Accesorii recomandate de producător
- Schrack LTZ5D711: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 1, mărimile 5–6;
- Schrack LTZ5D811: bloc lateral de contacte auxiliare 1 ND + 1 NÎ, poziția 2, mărimile 5–6;
- Schrack LTZ4W001: interblocaj mecanic pentru contactoare de mărimile 4–6;
- Schrack LTZ60001: capac de borne pentru contactoare de mărimea 6.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD64153 |
| Denumire producător |
Contactor LTD 200kW/400V, 2 ND + 2 NÎ, bobină la 230V c.a., mărime 6 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
6 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
2 ND + 2 NÎ |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
1000 V |
| Tensiune nominală de utilizare Ue |
1000 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
500 V |
| Separare sigură EN 61140, între contacte |
500 V |
| Curent AC-3 la 230 V |
400 A |
| Curent AC-3 la 400 V |
400 A |
| Curent AC-3 la 690 V |
325 A |
| Putere motor AC-3 la 230 V |
125 kW |
| Putere motor AC-3 la 400 V |
200 kW |
| Putere motor AC-3 la 690 V |
300 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
296 A / 296 A / 260 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
92 kW / 160 kW / 240 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
612 A |
| Curent termic convențional, 1 pol |
1250 A |
| Capacitate de închidere EN 60947, până la 690 V |
5500 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
58 W |
| Tensiune de închidere a bobinei |
0,85 … 1,1 × Us |
| Tensiune de menținere a bobinei |
0,2 … 0,4 × Us |
| Factor de serviciu |
100 % |
| Șuruburi borne principale |
M10 |
| Cuplu de strângere, borne principale |
24 Nm |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
placă de montaj |
| Temperatură ambiantă de funcționare |
–40 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
7 000 000 de manevre |
| Frecvența maximă a comutărilor |
2000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
Întrebări frecvente
Prin ce diferă Schrack LTD64153 de Schrack LTD65153?
Schrack LTD64153 comută în AC-3 la 400 V 400 A, pentru motoare de 200 kW. Schrack LTD65153 comută 500 A, pentru motoare de 250 kW. Ambele au mărimea constructivă 6 și bobină de 230 V c.a.
Ce putere de motor comută contactorul Schrack LTD64153?
În regim AC-3, Schrack LTD64153 comută motoare trifazate de 125 kW la 230 V și de 200 kW la 400 V. La 690 V, puterea comutată este de 300 kW. Curenții corespunzători sunt 400 A, 400 A și 325 A.
Ce nu poate face contactorul Schrack LTD64153?
Schrack LTD64153 nu asigură protecție la suprasarcină și la scurtcircuit. Protecția motorului se prevede separat. Contactorul este proiectat pentru mediu industrial; în mediu rezidențial necesită măsuri suplimentare de atenuare a interferențelor radio.
Cum se conectează conductorii la Schrack LTD64153?
Bornele principale ale lui Schrack LTD64153 au șuruburi M10 și se strâng la 24 Nm. Bornele auxiliare au șuruburi M3,5, strânse la 1,2 Nm, pentru conductori de 0,75 … 2,5 mm².
Se poate comanda Schrack LTD64153 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD64153 se alimentează la 230 V c.a. și închide contactorul între 0,85 și 1,1 × Us. În catalogul ALEA II, contactoarele de mărimea 6 apar numai cu bobină de 230 V c.a.
Cum se adaugă contacte auxiliare la Schrack LTD64153?
Schrack LTD64153 are integrate 2 contacte ND și 2 contacte NÎ. Pentru contacte suplimentare se montează blocurile laterale Schrack LTZ5D711 și LTZ5D811, fiecare cu 1 ND + 1 NÎ.
Ce curent admite Schrack LTD64153 pentru sarcini rezistive?
În regim AC-1, Schrack LTD64153 admite un curent termic convențional de 612 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 1250 A.
