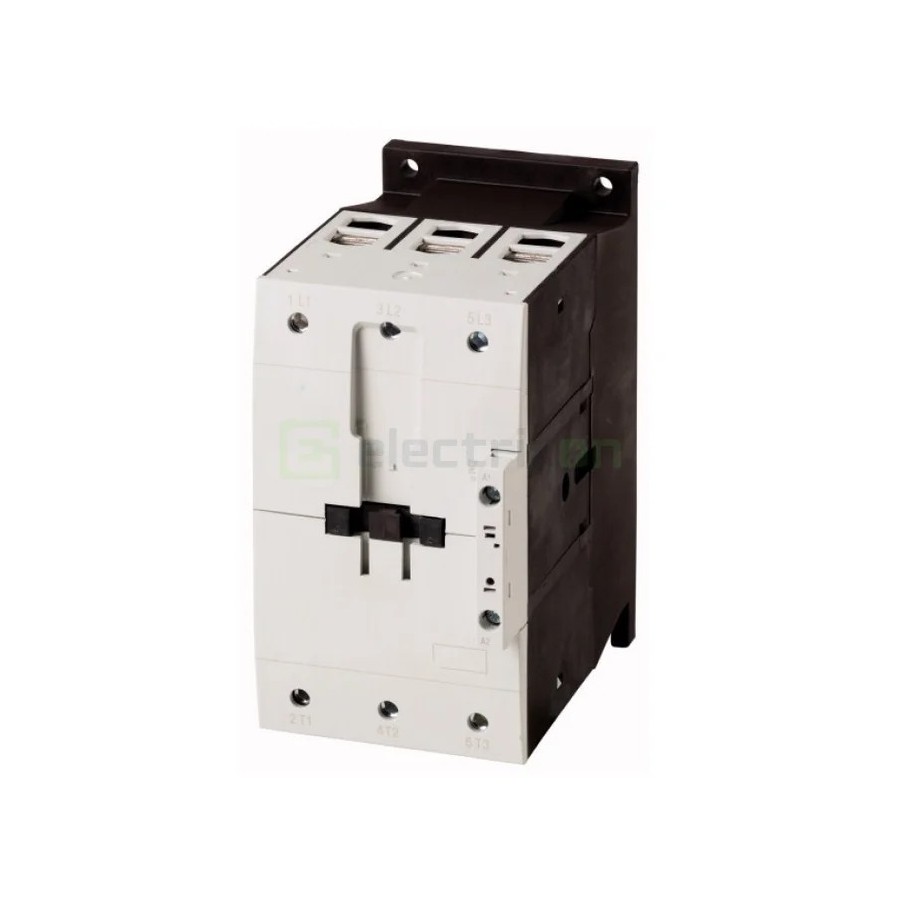

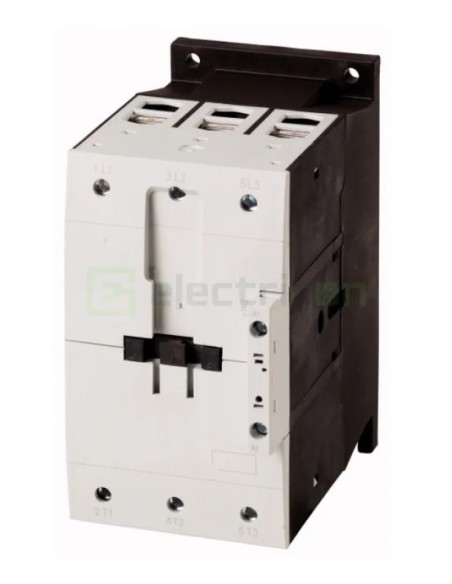

Contactor 3 poli 37 kW / 72 A, bobină 230 V c.a. Schrack ALEA II LTD27233
Schrack LTD27233 este un contactor tripolar din seria ALEA II, mărimea constructivă 2. Comută motoare trifazate de până la 37 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 72 A. Bobina de comandă se alimentează la 230 V c.a.
Contactorul nu are contacte auxiliare integrate. Contactele auxiliare se adaugă cu un bloc frontal de 2 sau 4 contacte, conforme cu EN 50012, sau cu blocuri laterale.
Limite electrice de utilizare
- Tensiune nominală de izolație Ui 690 V, tensiune nominală de utilizare Ue 690 V.
- Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
- AC-3 la 230 V: 72 A, pentru motoare de 22 kW.
- AC-3 la 400 V: 72 A, pentru motoare de 37 kW.
- AC-3 la 690 V: 37 A, pentru motoare de 35 kW.
- AC-4 la 400 V: 25 A, pentru motoare de 12 kW.
- AC-1, montaj deschis la 40 °C: curent termic convențional de 98 A pe 3 poli.
- DC-1: 72 A la 60 V c.c. și 65 A la 220 V c.c.
- Capacitate de închidere conform EN 60947, până la 690 V: 910 A.
- Putere disipată pe 3 poli, la Ith și 60 °C: 25,9 W.
Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,1 × Us.
Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT2.
Conexiuni
Bornele principale au șuruburi M6 și se strâng la 3,3 Nm. Lungimea de dezizolare este de 14 mm. Se folosește șurubelniță PZ 2 sau șurubelniță dreaptă 0,8 × 5,5 mm / 1 × 6 mm.
- conductor masiv: 1 × 0,75 … 16 mm² sau 2 × 0,75 … 16 mm²;
- conductor flexibil cu tub terminal: 1 × 0,75 … 35 mm² sau 2 × 0,75 … 25 mm².
Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Secțiunile admise sunt: conductor masiv, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²; conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

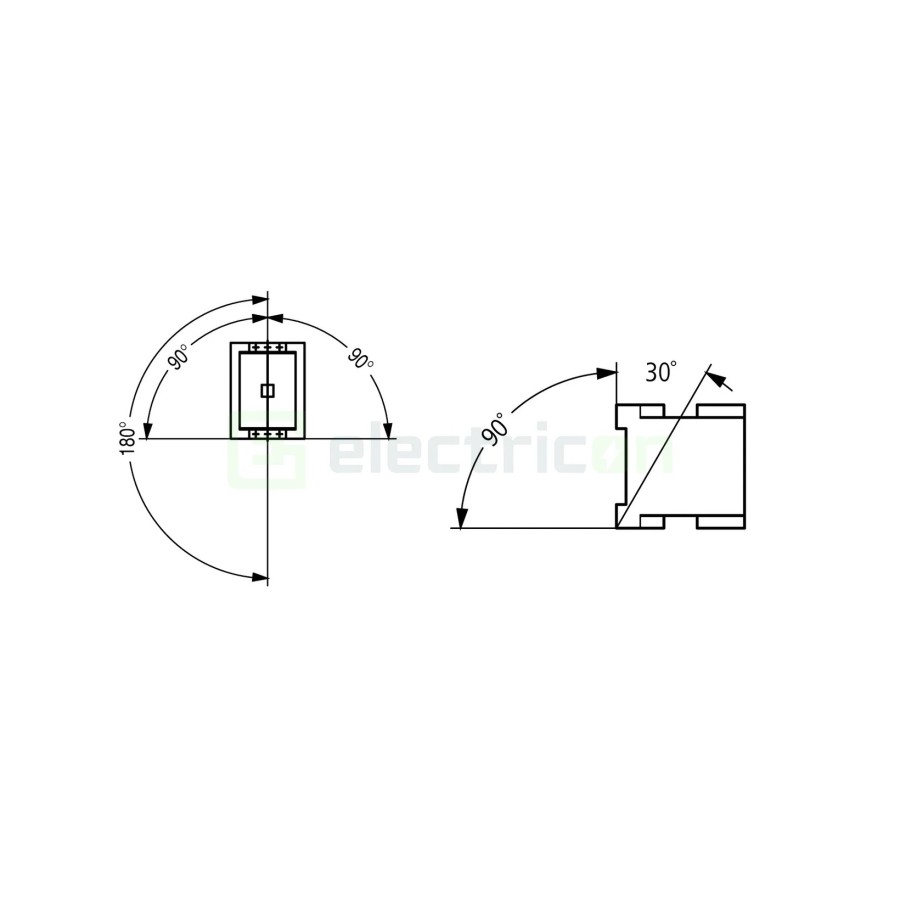

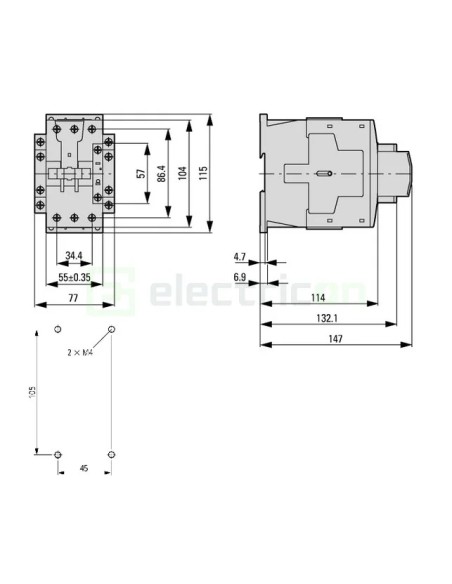

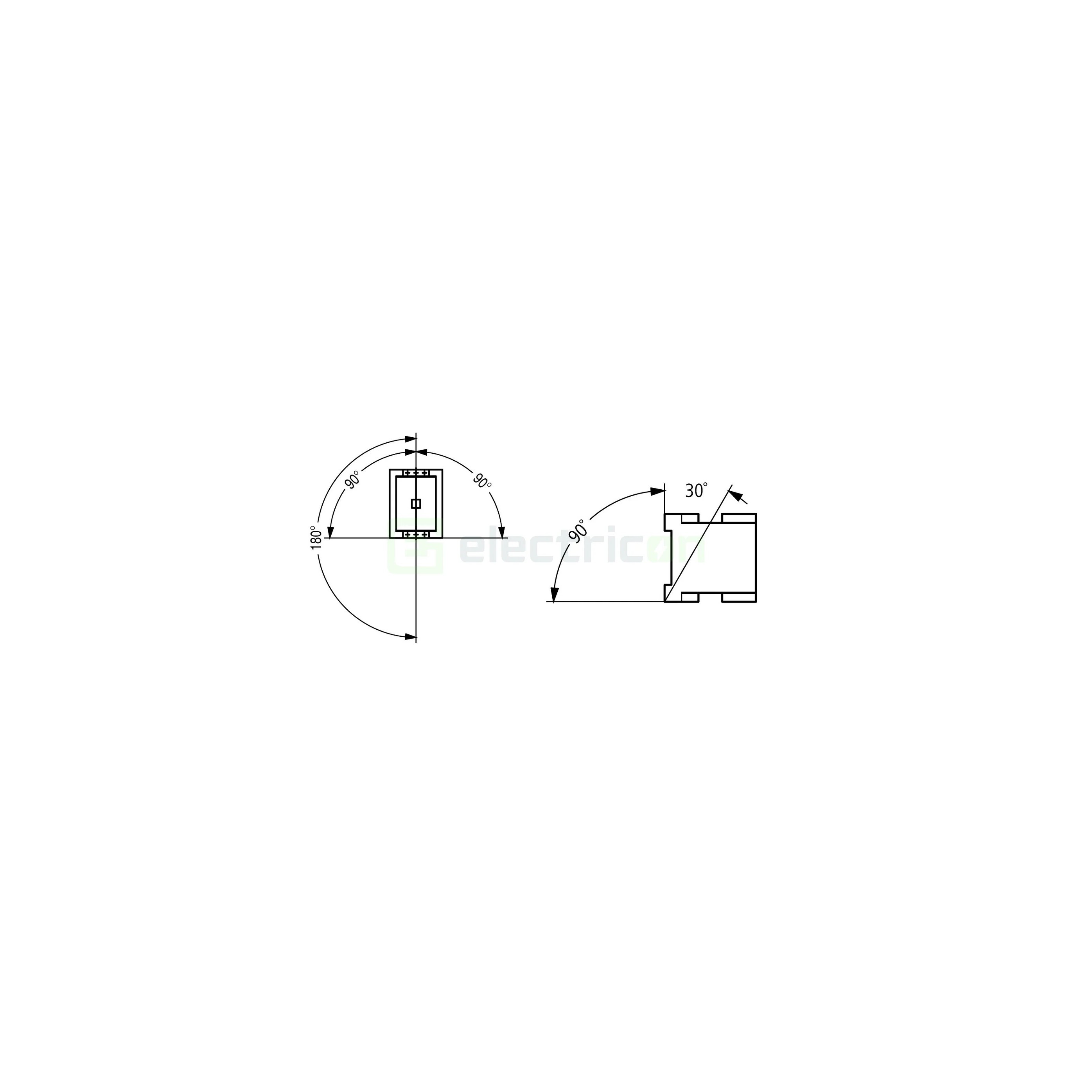

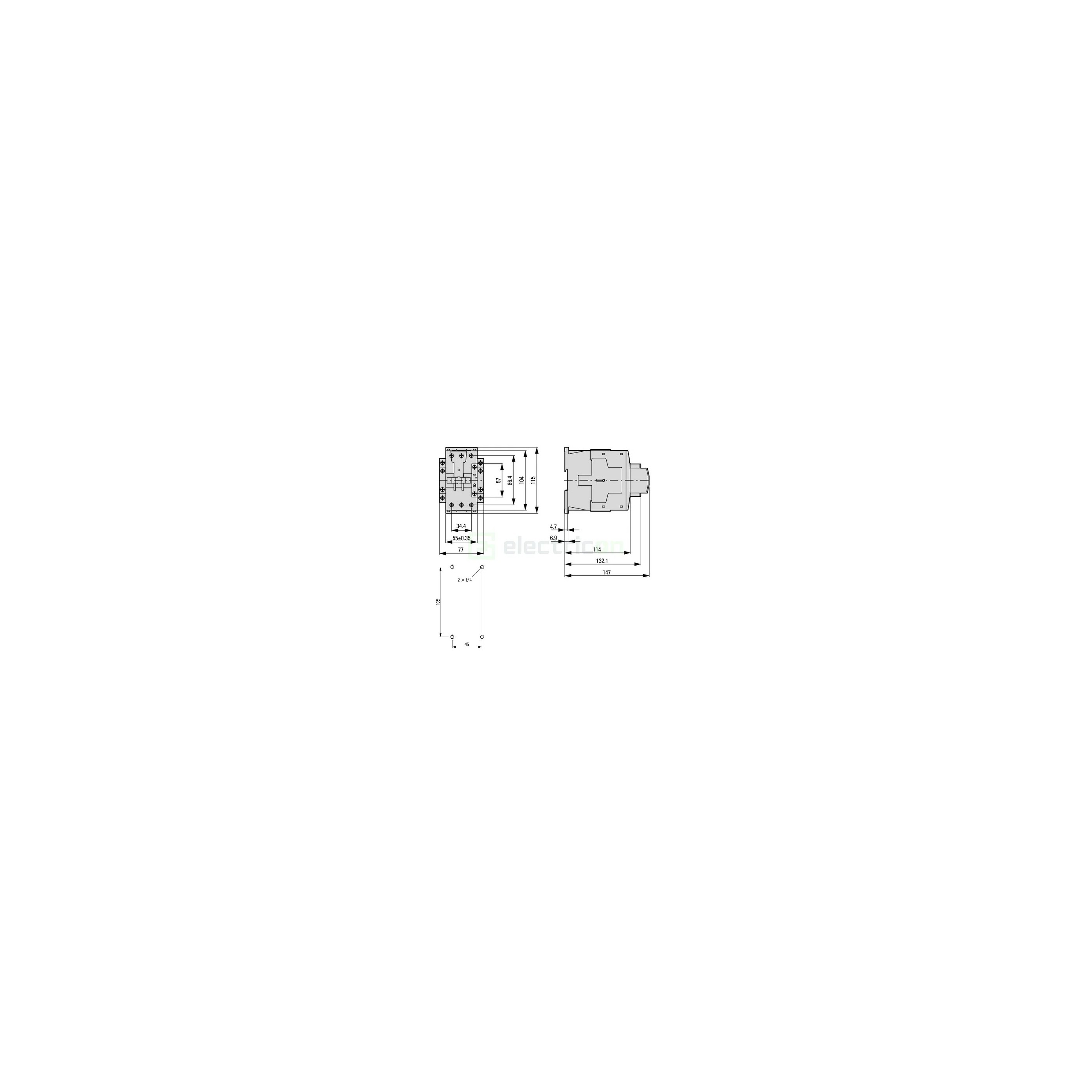

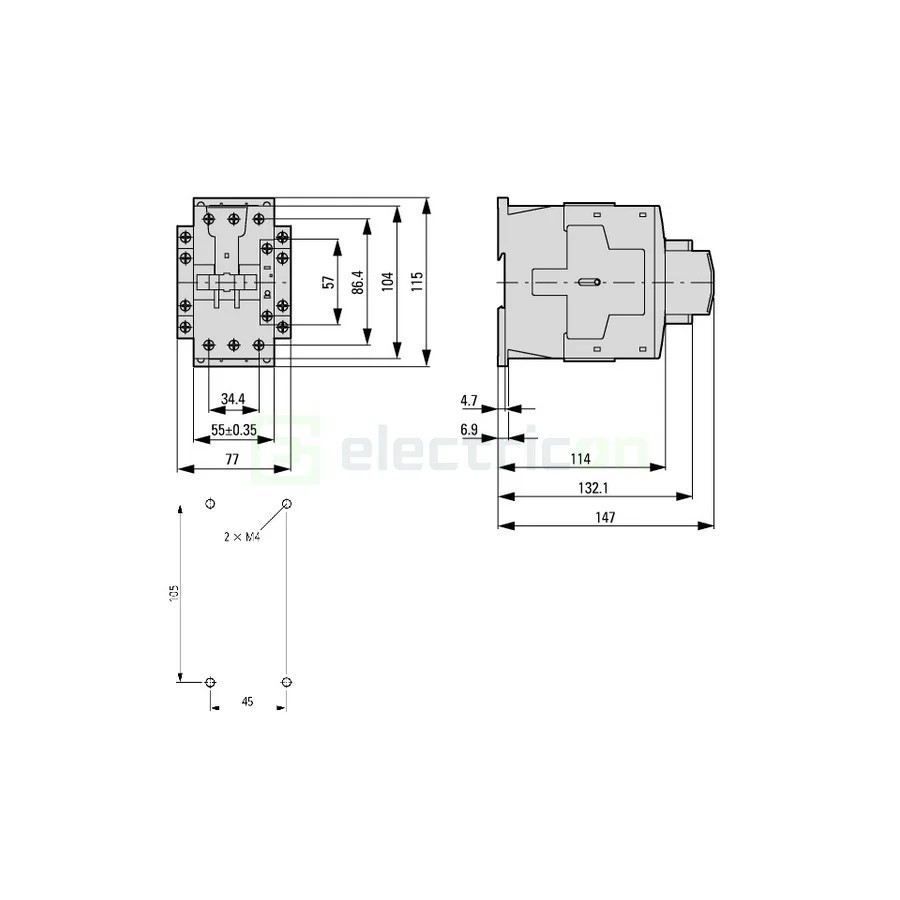

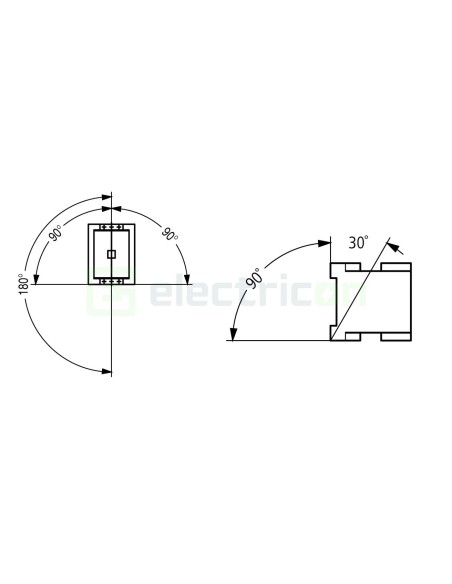

Montaj și construcție
Contactorul se montează pe șină DIN TS35 sau pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –25 … +60 °C.
Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 5000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.
Aplicații
Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 98 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 25 A. Contactele principale comută și sarcini rezistive de curent continuu, în regim DC-1.
Variante înrudite din serie
- Schrack LTD25033: 22 kW / 50 A în AC-3 la 400 V, aceeași mărime constructivă 2;
- Schrack LTD26533: 30 kW / 65 A în AC-3 la 400 V, aceeași mărime constructivă 2.
Accesorii recomandate de producător
- Schrack LTZ3D420: bloc frontal 2 ND, mărimile 2–3;
- Schrack LTZ3D411: bloc frontal 1 ND + 1 NÎ, mărimile 2–3;
- Schrack LTZ3D402: bloc frontal 2 NÎ, mărimile 2–3;
- Schrack LTZ3D140: bloc frontal 4 ND, mărimile 2–3;
- Schrack LTZ3D131: bloc frontal 3 ND + 1 NÎ, mărimile 2–3;
- Schrack LTZ3D122: bloc frontal 2 ND + 2 NÎ, mărimile 2–3;
- Schrack LTZ3D113: bloc frontal 1 ND + 3 NÎ, mărimile 2–3;
- Schrack LTZ3D104: bloc frontal 4 NÎ, mărimile 2–3;
- Schrack LTZ3D711: bloc lateral 1 ND + 1 NÎ, poziția 1, mărimile 2–4;
- Schrack LTZ3D811: bloc lateral 1 ND + 1 NÎ, poziția 2, mărimile 2–4;
- relee termice LTT2, pentru protecția motorului la suprasarcină;
- limitatoare de supratensiuni LTZ3, pentru bobina contactorului.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
LTD27233 |
| Denumire producător |
Contactor LTD 37kW/400V, bobină la 230V c.a., mărime 2 |
| Serie |
ALEA II, LTD |
| Mărime constructivă |
2 |
| Număr de poli principali |
3 |
| Contacte auxiliare integrate |
– |
| Tensiune bobină |
230 V c.a. |
| Tensiune nominală de izolație Ui |
690 V |
| Tensiune nominală de utilizare Ue |
690 V |
| Tensiune de ținere la impuls Uimp |
8 kV |
| Categoria de supratensiune |
III |
| Separare sigură EN 61140, între bobină și contacte |
440 V |
| Separare sigură EN 61140, între contacte |
440 V |
| Curent AC-3 la 230 V |
72 A |
| Curent AC-3 la 400 V |
72 A |
| Curent AC-3 la 690 V |
37 A |
| Putere motor AC-3 la 230 V |
22 kW |
| Putere motor AC-3 la 400 V |
37 kW |
| Putere motor AC-3 la 690 V |
35 kW |
| Curent AC-4 la 230 V / 400 V / 690 V |
25 A / 25 A / 20 A |
| Putere motor AC-4 la 230 V / 400 V / 690 V |
7 kW / 12 kW / 17 kW |
| Curent termic convențional AC-1, 3 poli, montaj deschis la 40 °C |
98 A |
| Curent termic convențional, 1 pol |
200 A |
| Curent DC-1 la 60 V / 220 V c.c. |
72 A / 65 A |
| Capacitate de închidere EN 60947, până la 690 V |
910 A |
| Putere disipată, 3 poli, la Ith și 60 °C |
25,9 W |
| Tensiune de închidere a bobinei |
0,8 … 1,1 × Us |
| Tensiune de menținere a bobinei |
0,3 … 0,6 × Us |
| Factor de serviciu |
100 % |
| Borne principale, conductor masiv |
1 × 0,75 … 16 mm² sau 2 × 0,75 … 16 mm² |
| Borne principale, conductor flexibil cu tub terminal |
1 × 0,75 … 35 mm² sau 2 × 0,75 … 25 mm² |
| Lungime de dezizolare, contacte principale |
14 mm |
| Șuruburi borne principale |
M6 |
| Cuplu de strângere, borne principale |
3,3 Nm |
| Borne auxiliare, conductor masiv |
1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm² |
| Borne auxiliare, conductor flexibil cu tub terminal |
1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm² |
| Șuruburi borne auxiliare |
M3,5 |
| Cuplu de strângere, borne auxiliare |
1,2 Nm |
| Mod de montaj |
șină DIN TS35 sau placă de montaj |
| Temperatură ambiantă de funcționare |
–25 … +60 °C |
| Condiții climatice |
căldură umedă constantă IEC 60068-2-78, căldură umedă ciclică IEC 60068-2-30 |
| Grad de protecție |
IP00 |
| Grad de poluare |
3 |
| Durabilitate mecanică |
10 000 000 de manevre |
| Frecvența maximă a comutărilor |
5000 de manevre/h |
| Standarde |
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
Întrebări frecvente
Prin ce diferă Schrack LTD27233 de Schrack LTD26533?
Schrack LTD27233 comută în AC-3 la 400 V 72 A, pentru motoare de 37 kW. Schrack LTD26533 comută 65 A, pentru motoare de 30 kW. Ambele au mărimea constructivă 2 și bobină de 230 V c.a.
Ce putere de motor comută contactorul Schrack LTD27233?
În regim AC-3, Schrack LTD27233 comută motoare trifazate de 22 kW la 230 V și de 37 kW la 400 V. La 690 V, puterea comutată este de 35 kW. Curenții corespunzători sunt 72 A, 72 A și 37 A.
Ce nu poate face contactorul Schrack LTD27233?
Schrack LTD27233 nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT2.
Cum se conectează conductorii la Schrack LTD27233?
Bornele principale ale lui Schrack LTD27233 au șuruburi M6, strânse la 3,3 Nm. Acceptă conductor flexibil cu tub terminal de 1 × 0,75 … 35 mm² sau 2 × 0,75 … 25 mm². Lungimea de dezizolare este de 14 mm.
Se poate comanda Schrack LTD27233 la altă tensiune decât 230 V c.a.?
Bobina lui Schrack LTD27233 se alimentează la 230 V c.a. și închide contactorul între 0,8 și 1,1 × Us. În seria ALEA II, mărimea 2 se fabrică și cu bobine de 24 V c.a., 110 V c.a. și 24 V c.c., sub alte coduri.
Cum se adaugă contacte auxiliare la Schrack LTD27233?
Schrack LTD27233 nu are contacte auxiliare integrate. Se montează un bloc frontal Schrack LTZ3D cu 2 sau 4 contacte, de exemplu LTZ3D411. Se pot folosi și blocurile laterale Schrack LTZ3D711 și LTZ3D811.
Ce curent admite Schrack LTD27233 pentru sarcini rezistive?
În regim AC-1, Schrack LTD27233 admite un curent termic convențional de 98 A pe 3 poli, în montaj deschis la 40 °C. Pe un singur pol, curentul termic convențional este de 200 A.
