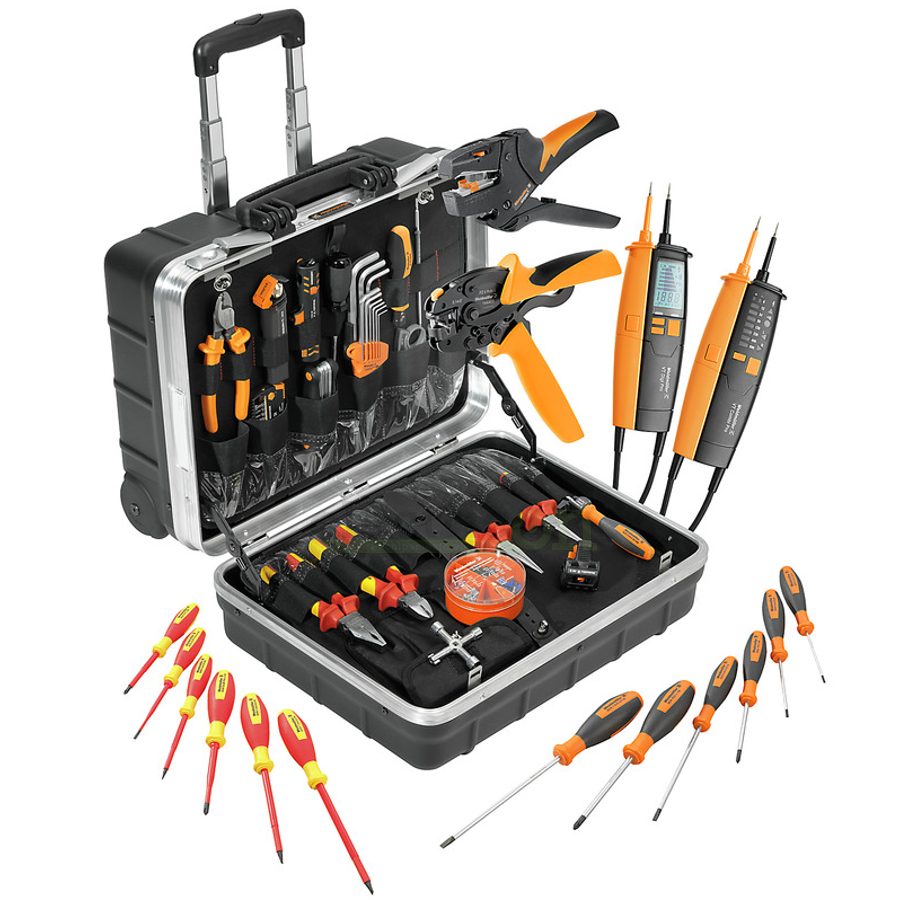

Trusă cu scule pentru electricieni Weidmüller TOP CASE PREMIUM 1345320000
Trusa reunește 32 de poziții pentru lucrul la tablouri electrice, dulapuri de comandă și instalații industriale. Conținutul urmează succesiunea reală a operațiilor pe conductor: se taie, se dezizolează, se sertizează tubul de capăt, se strânge șurubul și se verifică absența tensiunii.
Față de valița goală TOP CASE, această variantă vine echipată din fabrică. Sculele sunt fixate în suporturi dedicate, astfel încât o poziție lipsă se observă la închiderea capacului, nu la următoarea intervenție.

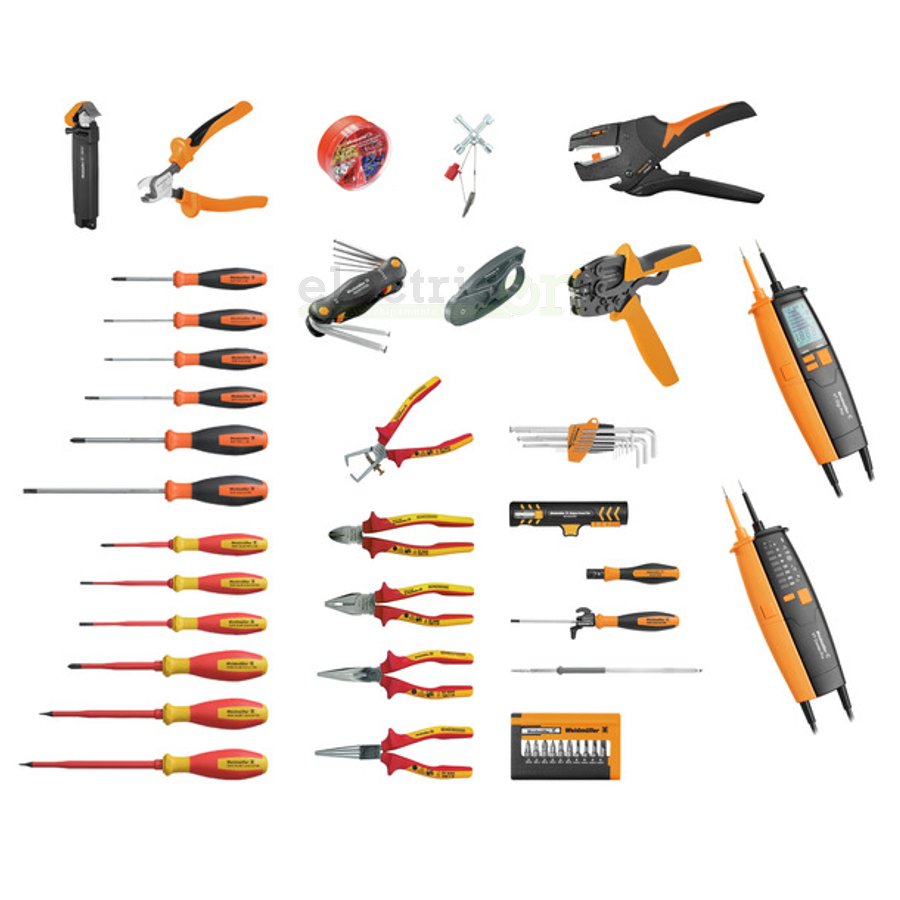

Conținutul livrării
Tăiere
- KT 8 (9002650000) – clește de tăiat cablu, acționare cu o mână
Dezizolare
- STRIPAX (9005000000) – dezizolator automat cu tăiere
- AM 12 (9030060000) – dezizolator de manta pentru cablu rotund PVC
- AM 16 (9204190000) – dezizolator de manta pentru cablu rotund PVC
- AM 25 (9001540000) – dezizolator de manta pentru cablu rotund PVC
- STRIPPER ROUND TOP (9918050000) – dezizolator de manta pentru cabluri speciale
Sertizare
- PZ 6 ROTO L (1444050000) – clește de sertizat tuburi de capăt, 0,14 … 6 mm², profil trapezoidal
Clești izolați VDE
- KBZ 180 (9046290000) – clește combinat
- SE HD 180 (9046330000) – clește sfic
- RZ 160 (9046360000) – clește cu fălci plate și rotunde
- FRZ S 160 (9046370000) – clește cu fălci lungi
Verificarea tensiunii
- VT COMBI PRO (9918860000) – tester bipolar cu afișaj LED
- VT DIGI PRO (9918870000) – tester bipolar cu afișaj LCD
Șurubelnițe și chei
- SDI SET SLIM S3.5-6.5/PH1/2 (2749580000) – set șurubelnițe izolate VDE SlimLine
- SD SET S2.5-5.5/PH1/2 (2749200000) – set șurubelnițe neizolate
- DMS MANUELL 0,5-1,7 (9918370000) – șurubelniță dinamometrică
- SWIFTY CS SET (9006060000) – sculă combinată de șurubuit și tăiat
- BIT-BOX 11 (2748110000) – sortiment de biți E6.3
- SKS 2,0-8,0 MR (9008870000) – set chei tubulare
- SK WSD-S 1,5-10,0 (9008850000) – set chei tubulare
- CROSS-KEY UNIVERSAL (9918130000) – cheie universală pentru dulapuri
Consumabile și valiță
- H-BOX 0,5-2,5QMM DIN (9025430000) – sortiment de tuburi de capăt, cod de culori DIN
- TOP CASE (1345330000) – valița propriu-zisă, disponibilă și goală
Siguranță
Weidmüller indică aprobare VDE pentru 6 dintre pozițiile trusei: cei patru clești izolați și setul de șurubelnițe SlimLine. Restul sculelor nu sunt izolate. Lucrările sub tensiune se execută exclusiv cu sculele care poartă marcajul VDE, după verificarea stării izolației înainte de fiecare utilizare.
Cele două testere bipolare incluse, VT COMBI PRO și VT DIGI PRO, servesc la verificarea absenței tensiunii înaintea intervenției. Ele nu înlocuiesc procedura completă de separare, blocare și legare la pământ.
Construcție și ergonomie
Valița măsoară 465 x 255 x 352 mm și cântărește 11,29 kg echipată. Greutatea o recomandă pentru deplasare cu mașina și lucru la punct fix. Pentru intervenții cu transport prelungit în mână sau pe scară, o soluție purtată pe umeri este mai potrivită.
Aplicații
- Montajul și cablarea tablourilor și a dulapurilor de comandă
- Punerea în funcțiune și service la instalații industriale
- Lucrări de automatizări, unde predomină conductoarele cu secțiuni mici
- Intervenții de întreținere unde sunt necesare mai multe tipuri de șurubelnițe
Date tehnice
| Producător |
Weidmüller |
| Cod producător |
1345320000 |
| Denumire producător |
TOP CASE PREMIUM |
| Tip |
trusă cu scule în valiță |
| Număr de piese |
32 |
| Lățime |
465 mm |
| Înălțime |
255 mm |
| Adâncime |
352 mm |
| Greutate netă |
11,29 kg |
| Conformitate RoHS |
conform, cu exceptare |
| Exceptare RoHS |
7a, 7cI |
| REACH SVHC |
plumb, CAS 7439-92-1 |
| Număr SCIP |
1eacbb3e-7931-4ebb-9179-f29fd9b50028 |
| ETIM 10.0 |
EC000149 |
| ECLASS 15.0 |
21-04-50-03 |
| Ambalare |
1 valiză |
| EAN |
4050118149739 |
Întrebări frecvente
Cui se adresează această trusă?
Electricienilor și tehnicienilor de automatizări care lucrează la tablouri, dulapuri de comandă și instalații industriale. Conținutul acoperă lanțul complet de operații pe conductor, de la tăiere și dezizolare până la sertizarea tuburilor de capăt și verificarea absenței tensiunii.
Toate sculele sunt izolate VDE 1000 V?
Nu. Weidmüller indică aprobare VDE pentru 6 dintre pozițiile trusei: cei patru clești și setul de șurubelnițe izolate SlimLine. Celelalte scule, printre care setul de șurubelnițe SD SET și cheile tubulare, nu sunt izolate și nu se folosesc la lucrări sub tensiune.
Ce scule de dezizolare conține?
Cinci. Dezizolatorul automat STRIPAX lucrează pe conductoare. Dezizolatoarele de manta AM 12, AM 16 și AM 25 acoperă cablul rotund cu izolație PVC. STRIPPER ROUND TOP este destinat cablurilor speciale.
Ce interval de sertizare acoperă cleștele inclus?
Cleștele PZ 6 ROTO L sertizează tuburi de capăt între 0,14 și 6 mm², cu profil trapezoidal. Trusa include și sortimentul de tuburi de capăt H-BOX, cu cod de culori conform DIN.
Ce dimensiuni și greutate are?
Valița măsoară 465 mm lățime, 255 mm înălțime și 352 mm adâncime. Greutatea netă echipată este de 11,29 kg.
Se poate cumpăra valița goală?
Da. Valița propriu-zisă este comercializată separat de Weidmüller sub codul 1345330000, cu denumirea TOP CASE. Toate cele 23 de poziții ale trusei sunt disponibile și ca articole individuale.
Ce trebuie știut despre substanțele conținute?
Weidmüller declară prezența plumbului, CAS 7439-92-1, substanță inclusă pe lista candidată REACH. Produsul este conform RoHS pe baza exceptionărilor 7a și 7cI. Informația este comunicată conform articolului 33 din Regulamentul REACH.
Ce garanție se aplică produsului?
Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice se aplică garanția comercială acordată de producător și condițiile contractuale, potrivit Codului civil.
