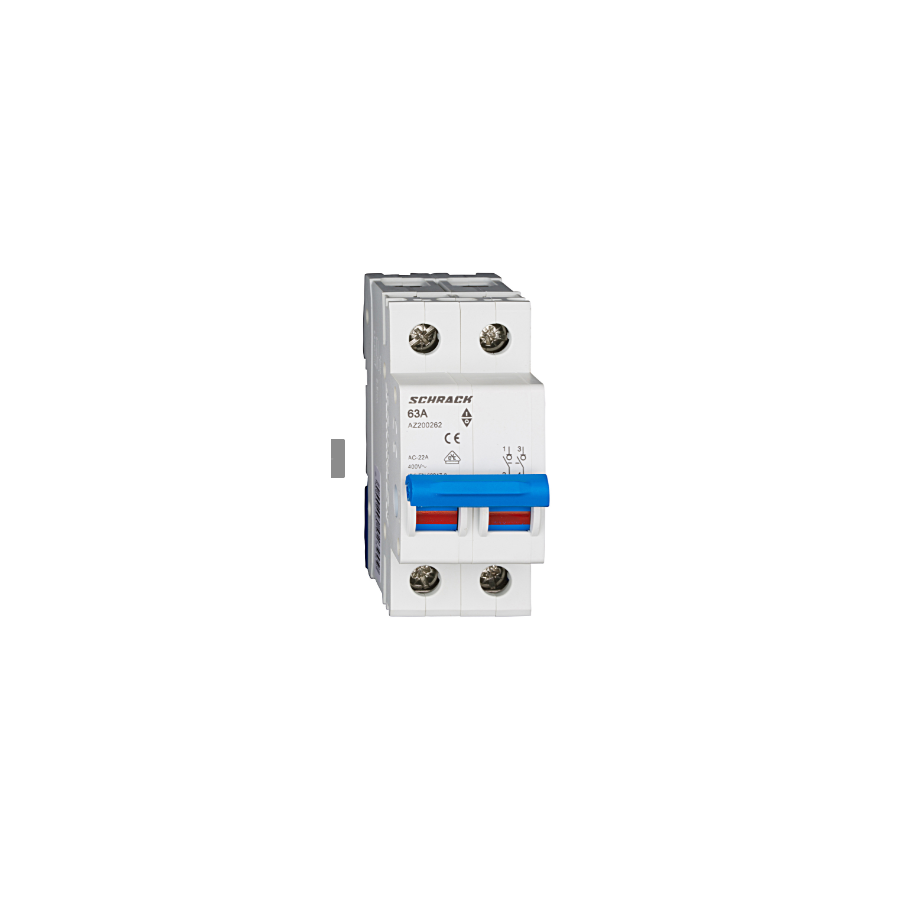

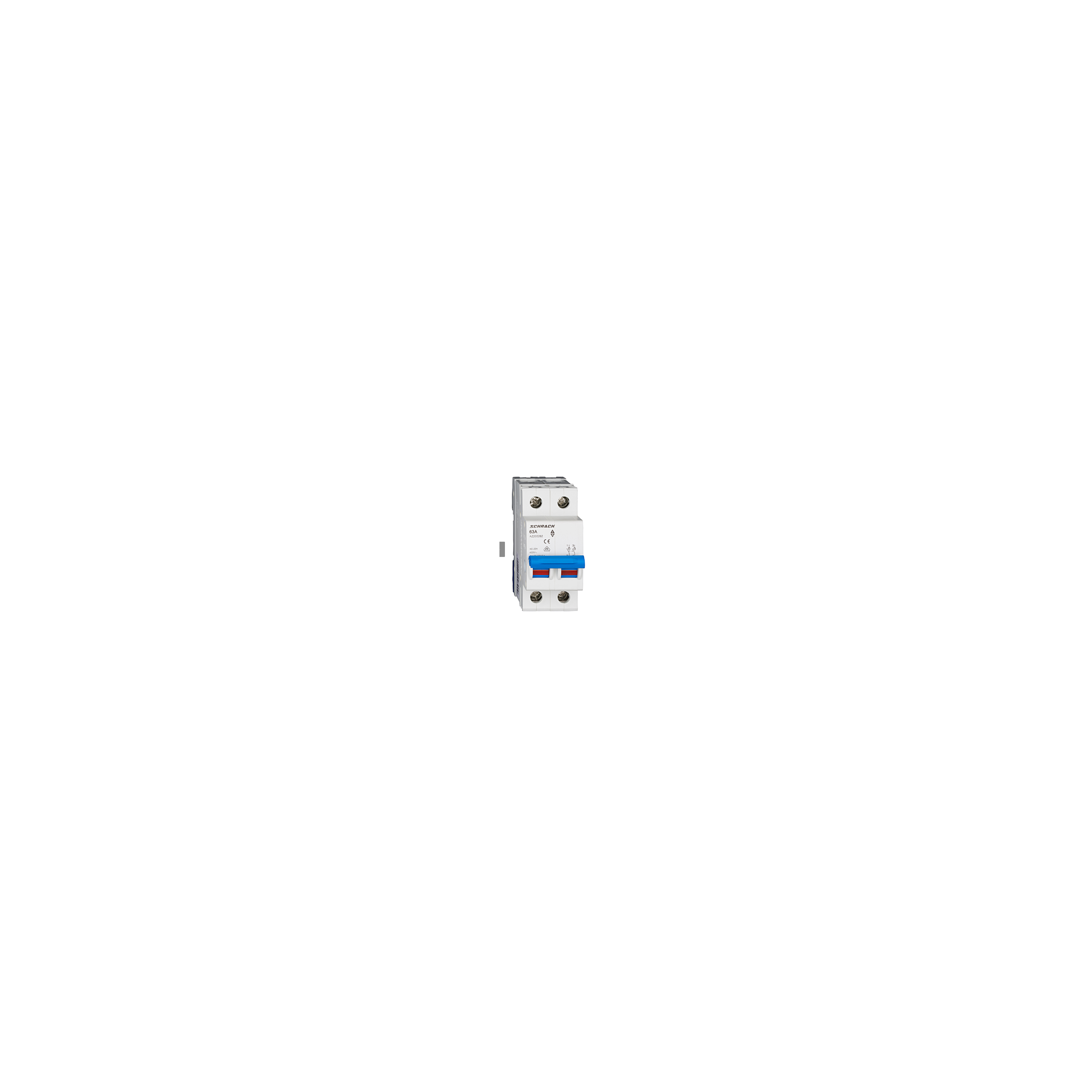

SCHRACK AMPARO AZ200262 – separator de sarcină 63 A, 2P
SCHRACK AMPARO AZ200262 este un separator de sarcină modular, cu configurație bipolară și curent nominal de 63 A, destinat comutării manuale și separării circuitelor electrice. Poate fi utilizat ca întrerupător general într-un tablou electric corespunzător dimensionat.
Aparatul dispune de doi poli acționați simultan. Într-un circuit monofazat adecvat, configurația permite separarea conductorului de fază și a conductorului neutru, conform schemei de conectare și cerințelor instalației.
Face parte din seria SCHRACK AMPARO, se montează pe șină DIN de 35 mm și ocupă două module, cu lățimea totală de 36 mm. Bornele permit conectarea conductoarelor compatibile cu secțiuni între 1 și 50 mm².
Funcții importante
- Comutare manuală ON/OFF
- Funcție de separare electrică
- Curent nominal 63 A
- Configurație cu 2 poli
- Acționare simultană a polilor
- Utilizare ca întrerupător general
- Borne pentru conductoare de 1–50 mm²
- Montaj pe șină DIN, 2 module
Funcțiile explicate simplu
- Separator de sarcină: permite conectarea și deconectarea manuală a alimentării în condițiile de utilizare admise pentru aparat.
- Curent nominal 63 A: reprezintă valoarea nominală a curentului de utilizare, în condițiile specificate de producător.
- Configurație 2P: permite comutarea simultană a doi conductori activi ai circuitului. În instalațiile monofazate corespunzătoare, aceștia pot fi faza și neutrul.
- Funcție de separare: permite izolarea circuitului de sursa de alimentare, în condițiile prevăzute pentru dispozitiv.
- Borne de 1–50 mm²: permit racordarea conductoarelor compatibile, cu respectarea instrucțiunilor de montaj.
- Montaj DIN: permite instalarea pe șina standard utilizată în tablourile electrice modulare.
- 2 module: ocupă un spațiu de 36 mm în tablou.
Aplicații
Separatorul poate fi utilizat în tablouri electrice monofazate sau alte configurații compatibile, pentru separarea manuală a alimentării circuitelor. Alegerea se face în funcție de curentul de utilizare, schema de distribuție și caracteristicile sarcinii.
Compatibilitate și montaj
Se montează pe șină DIN de 35 mm. Conductoarele și protecțiile asociate trebuie dimensionate pentru circuitul în care este instalat aparatul.
Important: separatorul nu declanșează automat la suprasarcină sau scurtcircuit și nu înlocuiește un MCB, MCCB sau alt dispozitiv de protecție la supracurent. Conductorul PE nu se întrerupe prin acest aparat.
