Victron Energy – Analiză tehnică pentru fotovoltaice, stocare și aplicații mobile

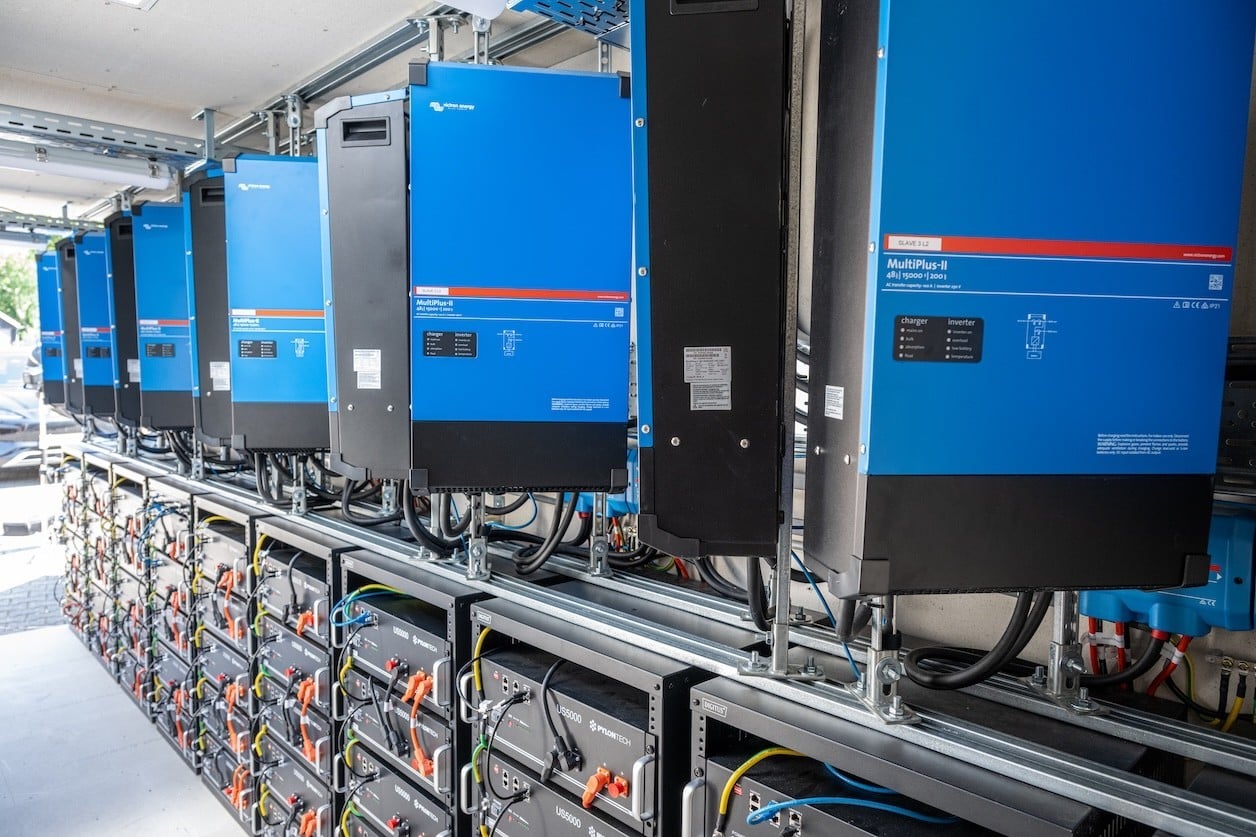

Ghid tehnic pentru proiectanți și instalatori: produsele Victron (Multiplus/Quattro, SmartSolar MPPT, LiFePO4, Cerbo GX & Venus OS), integrare SCADA/VRM și bune practici. Distribuitor : Electricon.ro, Târgu Mureș.Analiză Tehnică: Produsele Victron în Sisteme Fotovoltaice Profesionale – Eficiență, Sincronizare și Control Inteligent
Introducere: ecosistemul Victron în arhitectura energetică modernă
Produsele Victron acoperă lanțul complet: conversie DC/AC, încărcare AC/DC, management baterii, control și telemetrie. Abordarea modulară permite implementări de la 12/24/48 V până la sisteme trifazate hibrid, cu monitorizare locală și în cloud. Pentru achiziție și suport local, Electricon.ro asigură consultanță și vanzare de produse în România.
- VE.Bus sincronizare și paralelizare pentru Multiplus/Quattro;
- VE.Direct legături pentru MPPT, BMV, smart shunt;
- VE.Can comunicație CAN cu BMS LiFePO4 și echipamente terțe.
Arhitectură & protocoale: VE.Bus, VE.Direct, VE.Can
Interfațarea unificată reduce costurile de integrare și erorile. VE.Bus asigură alinierea fazelor și partajarea curentului. VE.Direct expune parametri în timp real (V, I, P, SoC). VE.Can sprijină comunicația deterministă cu BMS și controlul curenților de încărcare/descărcare.
Integrare SCADA / IoT
Venus OS (pe Cerbo GX) oferă Modbus TCP, MQTT și API locale. Datele ajung în VRM Portal pentru analize, alarme și rapoarte. Integrarea cu PLC/SCADA permite automatizarea pornirii generatoarelor, shed-ding de sarcini și optimizare pe tarife dinamice.
Invertoare Victron: conversie, sincronizare & PowerAssist
Structura Multiplus II (invertor/charger)
- Etaj DC/AC – sinus pur, randament tipic 95–98%;
- Încărcător AC/DC – profile adaptate (AGM/GEL/LFP), corecție factor de putere;
- Control surse – prioritate rețea/generator/baterie, transfer UPS <20 ms.
Paralelizare & trifazare
Până la 6 unități în paralel per fază; configurări 1-, 2- sau 3-faze prin VE.Bus. Echilibrarea automatizată împiedică supraîncărcarea unei faze.
PowerAssist
Limitezi curentul de intrare AC (camping/generator). Când sarcina depășește limita, invertorul injectează diferența din baterii, evitând căderea tensiunii sau declanșarea protecțiilor.
Controlere solare SmartSolar MPPT: algoritm & performanță
Principiu MPPT
Algoritmul urmărește punctul de putere maximă (Vmpp, Impp) adaptând tensiunea de lucru la iradiere și temperatură. La nori trecători sau umbre parțiale, scanări rapide + stabilizare mențin producția optimă.
Randamente & modele uzuale
- Eficiență controler: până la ~98% în regim nominal;
- Modele populare: 100/30, 150/35, 250/60, în funcție de Voc câmp PV și curentul necesar;
- SmartSolar vs BlueSolar: performanțe electrice similare; SmartSolar include Bluetooth pentru configurare/log.
Baterii Victron LiFePO4: parametri & BMS
Seria LiFePO4 Smart oferă siguranță ridicată, densitate energetică bună și >3000 cicluri la 80% DOD. Tensiuni: 12.8 V, 25.6 V, 51.2 V. Comunicarea prin VE.Can permite control fin al curenților și protecțiilor.
Protecții BMS
- Over/under-voltage, over-temp, balansare celule;
- Limitare curent încărcare/descărcare pe bază de SoC/temperatură;
- Deconectare controlată a sarcinilor critice în condiții de avarie.
Control & monitorizare: Cerbo GX, Venus OS, VRM
Cerbo GX centralizează date din VE.Bus/VE.Direct/VE.Can și publică în VRM. Interfețele Modbus TCP și MQTT permit integrarea cu platforme SCADA/IoT. GX Touch oferă UI locală pentru setări și diagrame.
| Componentă | Rol | Interfețe |
|---|---|---|
| Cerbo GX | Gateway date & automatizări | VE.Bus, VE.Direct, VE.Can, Ethernet, Wi-Fi |
| Venus OS | Firmware & servicii | Modbus TCP, MQTT, VRM |
| VRM Portal | Cloud vizualizare & alerte | Web/API |
| Telemetrie la 1 Hz, alerte email/SMS, rapoarte de performanță. | ||
Analiză de performanță: lanțul DC→AC și pierderi
η_total ≈ η_MPPT × η_cabluri_DC × η_invertor × η_cabluri_AC. Exemplu practic: 0.98 × 0.99 × 0.96 × 0.99 ≈ 0.92. Optimizarea se face prin secțiuni corecte de cablu, trasee scurte DC, tensionarea corectă a stringurilor (Voc la rece) și setări adecvate ale invertorului.
- Verifică căderea de tensiune <3% pe traseele DC/AC;
- Respectă curenții max. MPPT și Voc la temperaturi minime;
- Activează funcții eco/sleep pentru consum în gol redus.
Aplicații mobile: campere, bărci, vehicule de intervenție
Topologii DC-DC & dublă conversie
Convertoarele Orion (izolate) încarcă banca de servicii din alternator fără recul de curent și protejează ECU. În combinație cu MPPT și încărcare AC, obții un sistem triplă sursă cu prioritate configurabilă.
Încărcare hibridă (PV + alternator + AC)
- MPPT menține Vmpp optim;
- Orion limitează curentul din alternator;
- Încărcătorul AC finalizează profilul (absorbție/float) în camping.
Studii de caz tehnice
Rezidențial hibrid 10 kWp / 48 V
PV 10 kWp · SmartSolar 250/60 · Multiplus II 5 kVA · LiFePO4 15 kWh · Cerbo GX. Eficiență globală ~92%, back-up instant, autoconsum anual 70–80%.
Camper 12 V – autonomie extinsă
2×180 W PV · MPPT 100/30 · Phoenix 12/1200 · LiFePO4 200 Ah · Orion DC-DC · BMV-712. Autonomie 2–3 zile, pierderi <7% prin trasee scurte DC.
Industrial 48 V – redundanță cu Quattro
Quattro 15 kVA ×2 paralel · SmartSolar 250/100 · BMS VE.Can · VRM/SCADA. Putere totală 30 kVA, curent 120 A, două intrări AC (rețea + generator).
Recomandări rapide de dimensionare (indicative)
| Scenariu | Configurație | Observații |
|---|---|---|
| Locuință 5–8 kW | PV 6–10 kWp · SmartSolar 250/60 · Multiplus II 5 kVA · LiFePO4 10–15 kWh · Cerbo GX | Back-up rapid; opțiuni trifazate prin paralelizare. |
| Cabana off-grid | PV 3–5 kWp · MPPT 150/35 · Quattro 5–8 kVA · LiFePO4 10 kWh · Generator | Prioritate baterii, auto-start generator via GX. |
| Camper / rulotă | PV 300–600 W · MPPT 100/30 · Phoenix 12/1200 · LiFePO4 100–200 Ah · Orion DC-DC · BMV-712 | Separare alternator, prize AC dedicate, greutate redusă. |
| Dimensionarea finală se face pe baza profilului de consum și a condițiilor de montaj. | ||
Electricon.ro – Distribuitor autorizat Victron în România (Târgu Mureș)
Electricon.ro oferă achiziții sigure, consultanță de proiect, liste de materiale (BoM), scheme de conexiuni și suport în configurarea GX/VRM. Pentru proiecte industriale sau rezidențiale complexe, echipa poate participa la FAT/SAT și la instruirea personalului.
- Audit energetic și dimensionare MPPT/Invertor/Baterii;
- Configurare Modbus/MQTT, integrare SCADA;
- Suport post-vânzare, optimizări și actualizări firmware.
Întrebări tehnice frecvente (FAQ)
1) Multiplus II vs Quattro – când aleg fiecare?
Quattro oferă două intrări AC (rețea+generator) și două ieșiri; e preferat în off-grid/industrial. Multiplus II acoperă majoritatea aplicațiilor rezidențiale/hibrid cu cost total mai mic.
2) Câte invertoare pot pune în paralel?
Până la 6 pe fază prin VE.Bus. Se pot crea sisteme trifazate prin grupare pe faze.
3) Pot lucra fără baterii?
Se poate în mod „grid support”, dar funcțiile UPS/PowerAssist și stabilitatea la variații rapide sunt limitate. Pentru back-up autentic, recomandată stocare.
4) Cum dimensionez MPPT-ul?
Verifică Voc max al câmpului PV la temperatura minimă a sitului, Isc total și curentul de încărcare dorit; alege 10–20% rezervă.
5) LiFePO4 vs AGM/GEL?
AGM/GEL – cost inițial redus, masă mai mare, DOD recomandat 50%. LiFePO4 – greutate mică, cicluri multe, DOD 80–90%, ideal pentru utilizare intensivă și campere.
6) Pot integra cu SCADA?
Da, prin Modbus TCP din Venus OS (Cerbo GX) și publicare în VRM; suport pentru MQTT și API locale.
Concluzii pentru proiectanți & instalatori
Produsele Victron oferă un ecosistem robust, eficient și ușor de integrat în proiecte fotovoltaice moderne, de la rezidențial la industrial și aplicații mobile. Paralelizarea, PowerAssist, MPPT-urile de top și monitorizarea GX/VRM scurtează timpul de comisionare și cresc fiabilitatea. Pentru selecția corectă a componentelor și implementare rapidă în România, colaborați cu Electricon.ro (Târgu Mureș).
