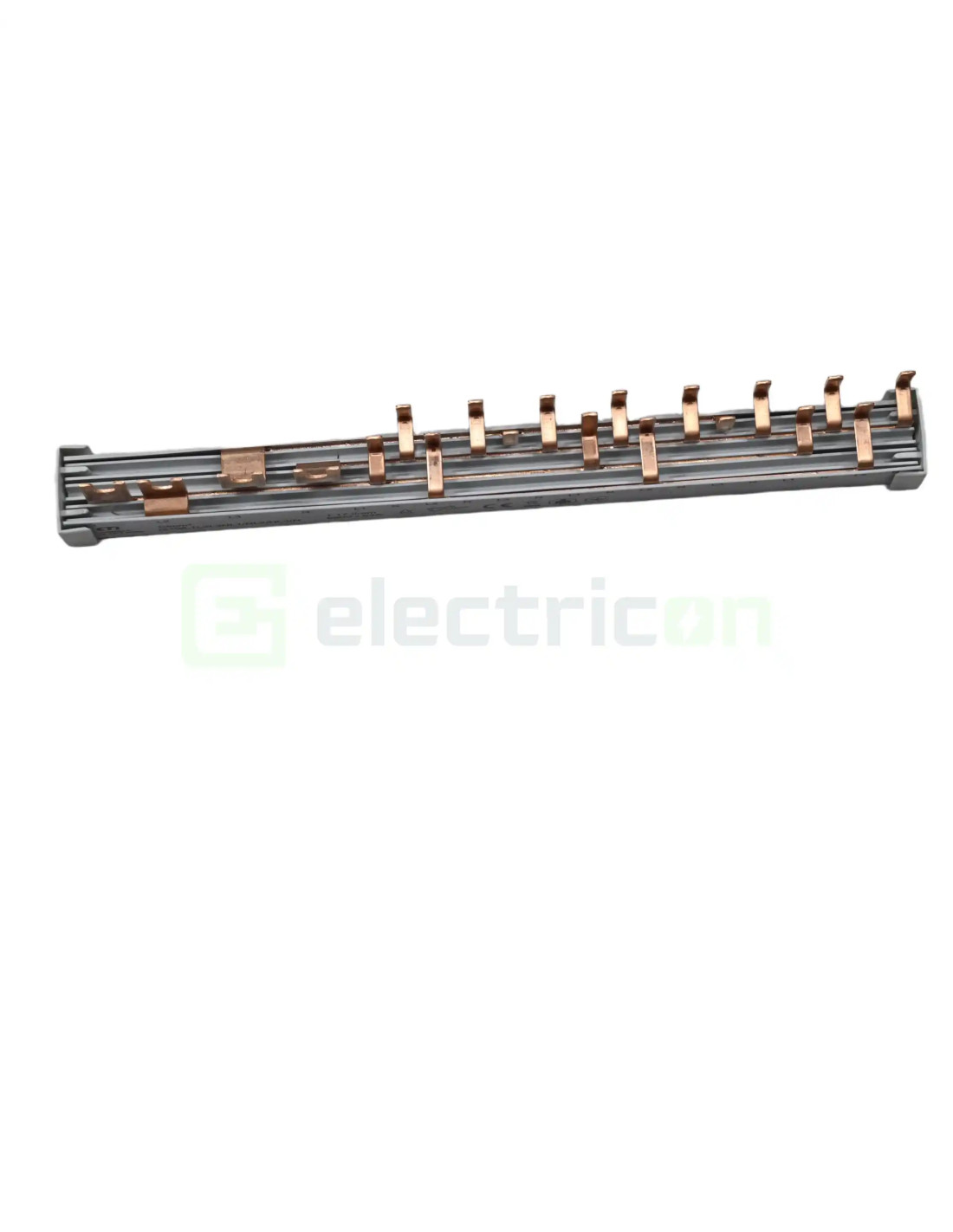

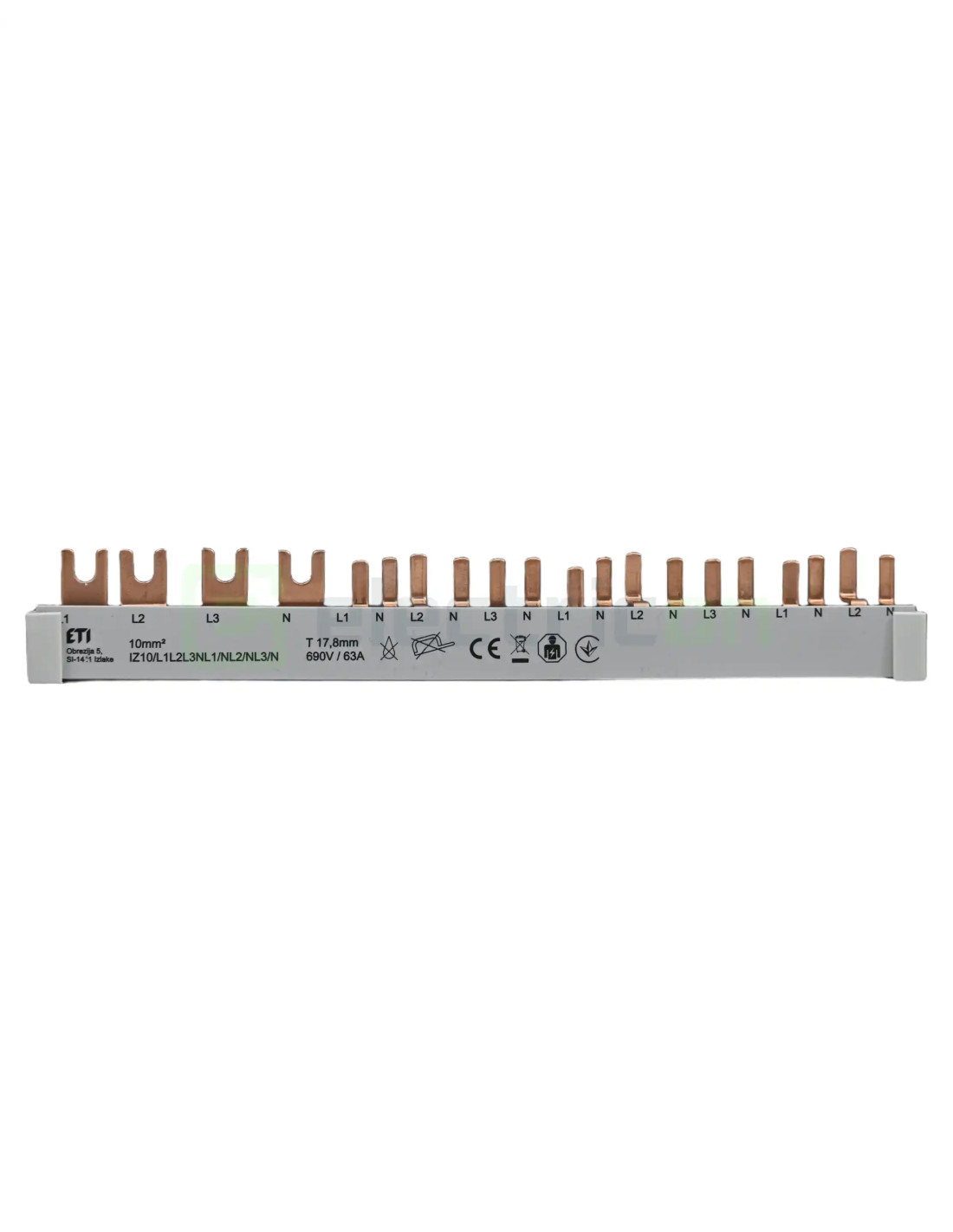

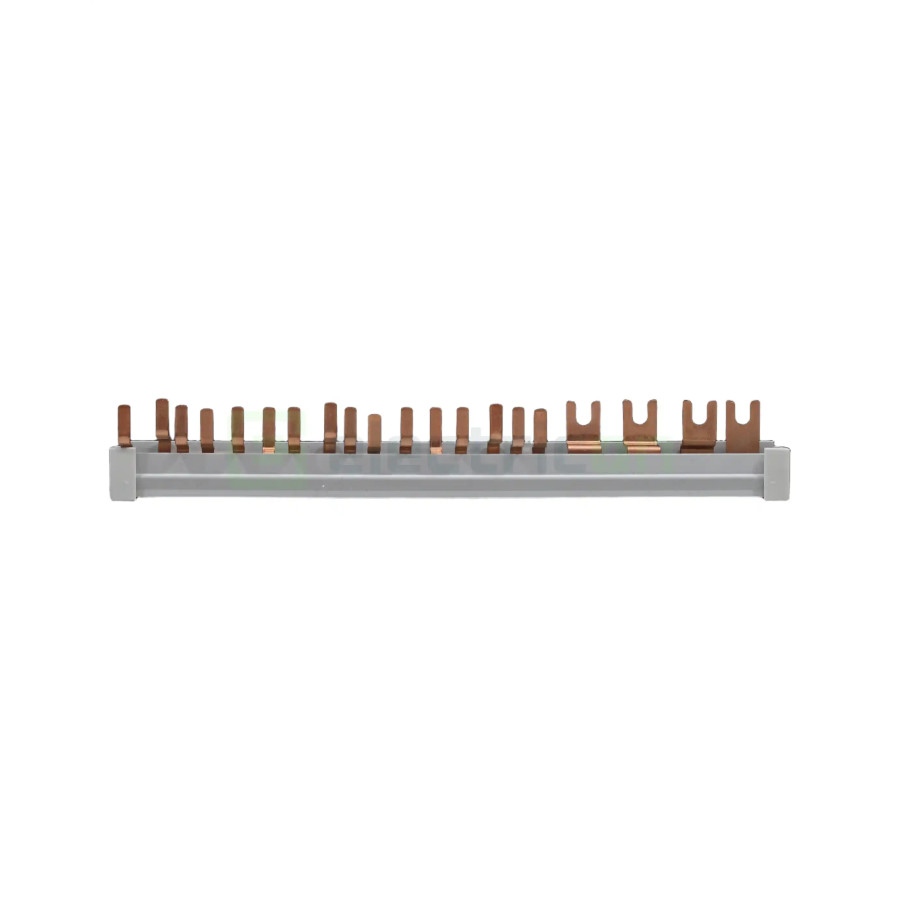

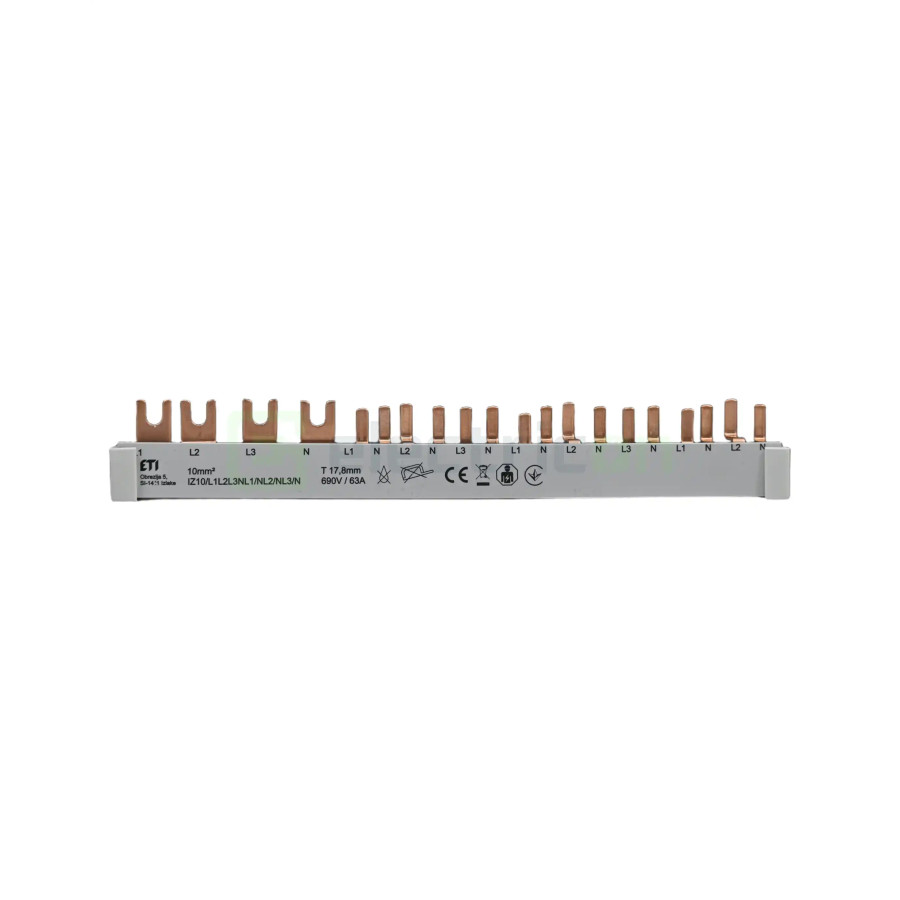

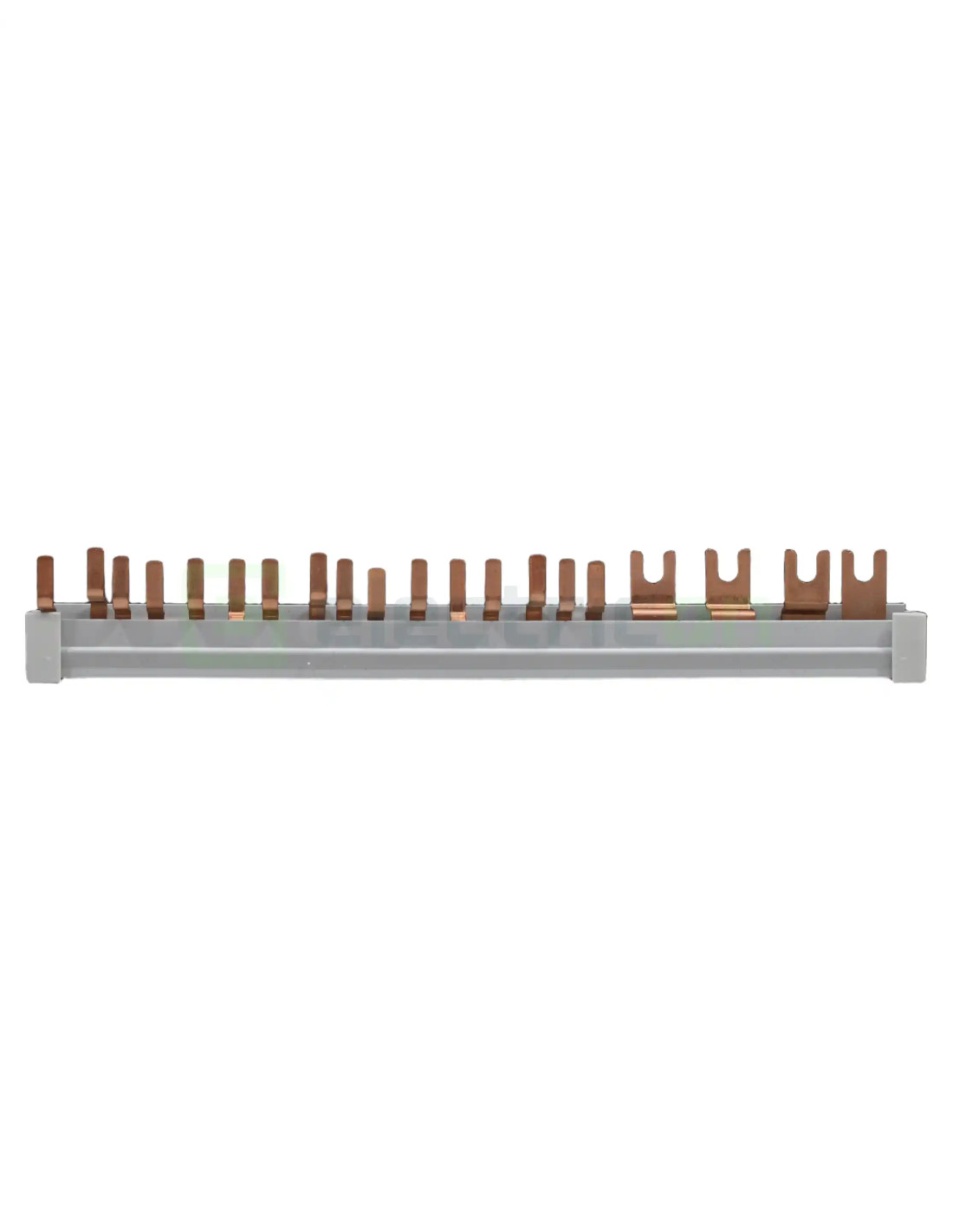

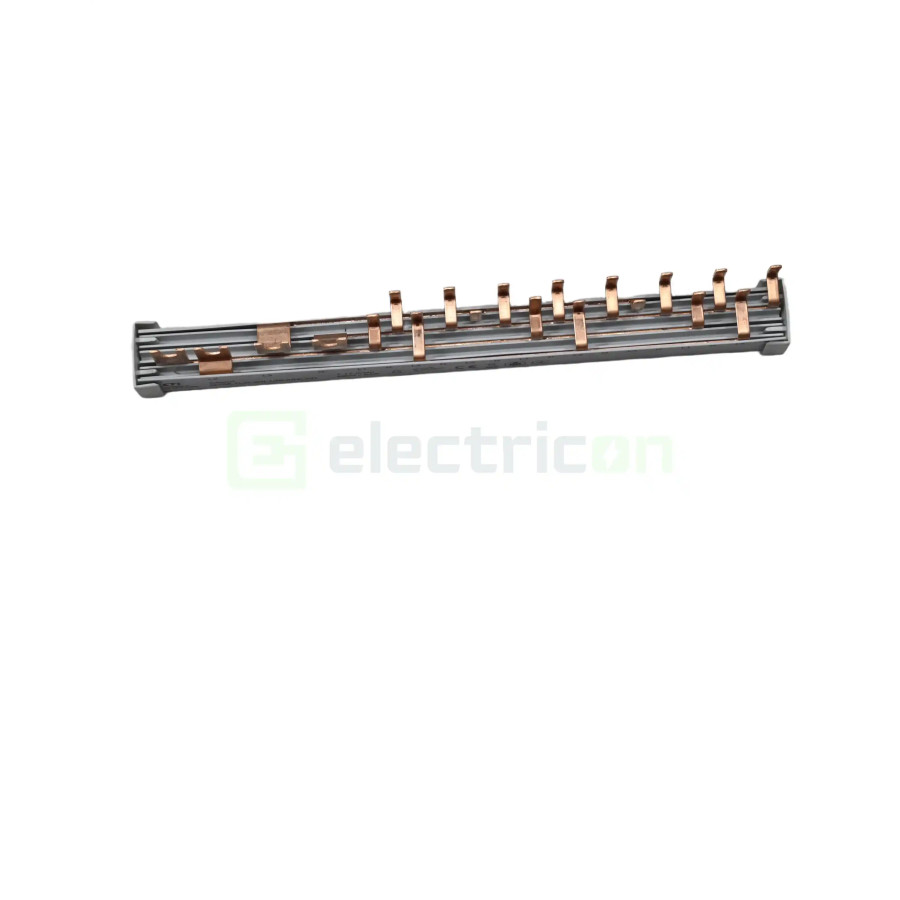

Busbar - Baretă alimentare - 3P+N trifazat 12M (1× RCCB 4P tip furcă + 8× MCB 1P+N tip pini 1M) 10 mm² 63A IZ10 - ETI 002921276
ETI IZ10 (cod 002921276) este o baretă de alimentare hibridă, proiectată special pentru distribuția energiei în tablouri electrice trifazate echipate cu un întreruptor diferențial tetrapolar (RCCB 4P) și până la 8 întreruptoare automate 1P+N de 1 modul. Configurația combină o conexiune tip furcă pentru RCCB și conexiuni tip pini pentru aparatele modulare din aval, asigurând o distribuție corectă și echilibrată a fazelor și conductorului de nul.
Realizată din cupru electrotehnic cu secțiunea de 10 mm² și complet izolată, bareta suportă un curent nominal de 63 A și o tensiune nominală de 500 V AC. Utilizarea acesteia reduce timpul de cablare, minimizează riscul conexiunilor incorecte și oferă un aspect profesional tabloului electric. Este compatibilă cu gamele ETI EFI4, ETIMAT 1P+N și RCBO KZS1M.
Avantaje
- Configurație hibridă: tip furcă pentru RCCB și tip pini pentru MCB.
- Permite alimentarea unui RCCB 4P și a 8 întreruptoare 1P+N.
- Distribuție echilibrată a fazelor și conductorului de nul.
- Curent nominal de 63 A.
- Conductor din cupru cu secțiunea de 10 mm².
- Reduce timpul de cablare și numărul conexiunilor.
- Construcție complet izolată pentru protecție sporită.
- Compatibilă cu aparataj modular ETI.
Aplicații recomandate
Ideală pentru tablouri electrice trifazate rezidențiale și comerciale în care un întreruptor diferențial general 4P alimentează mai multe circuite monofazate protejate individual prin întreruptoare automate 1P+N. Soluția simplifică realizarea tablourilor și asigură o distribuție uniformă a fazelor.
Caracteristici tehnice
- Producător: ETI
- Cod produs: 002921276
- Model: IZ10/L1L2L3NL1/NL2/NL3/N
- Tip produs: baretă alimentare (busbar)
- Configurație: 3P+N
- Număr total module: 12
- Compatibilitate: 1 × RCCB 4P + 8 × MCB 1P+N (1 modul)
- Tip conexiune: hibrid – furcă + pini
- Curent nominal (Iu): 63 A
- Tensiune nominală (Ue): 500 V AC
- Secțiune conductor: 10 mm²
- Material conductor: cupru
- Lungime: 210 mm
- Lățime modulară: 17,8 mm
- Greutate: aproximativ 255 g
- Izolată: da
- Standard: IEC / EN 60947-1
- Compatibilitate: ETI EFI4, ETIMAT 1P+N, KZS1M
- EAN: 3838400077530
Beneficii pentru instalatori
Bareta ETI 002921276 elimină necesitatea realizării punților individuale dintre diferențialul general și întreruptoarele automate, reducând semnificativ timpul de montaj și riscul erorilor de cablare. Configurația hibridă oferă o distribuție clară și uniformă a fazelor, rezultând un tablou electric compact, sigur și ușor de întreținut.
De ce să alegi ETI?
- Producător european cu experiență în aparataj electric profesional.
- Accesorii dezvoltate special pentru gamele ETIMAT și EFI.
- Materiale de calitate și conductivitate ridicată.
- Produse conforme cu standardele europene pentru instalații electrice.
Cuvinte cheie relevante
ETI 002921276, IZ10, busbar 3P+N, baretă alimentare hibridă, RCCB 4P, MCB 1P+N, tip furcă și pini, 63A, 10 mm², pieptene trifazat, distribuție faze, accesorii tablouri electrice ETI.
Bareta de alimentare (busbar) ETI IZ10/L1L2L3NL1/NL2/NL3/N (cod 002921276) este o soluție inovatoare, special concepută pentru a conecta un întrerupător diferențial general tetrapolar (RCCB 4P) la 8 disjunctoare monofazate (MCB 1P+N), totalizând 12 module. Cu o secțiune de 10mm² și un curent nominal de 63A, această baretă optimizează și securizează cablarea tablourilor de distribuție trifazate.
Designul unic al acestei barete combină o conexiune de tip furcă pentru întrerupătorul diferențial RCCB cu conexiuni de tip pin pentru disjunctoarele monofazate din aval. Această configurație asigură o distribuție corectă și echilibrată a fazelor către circuitele monofazate, simplifică radical procesul de cablare și oferă un aspect curat și profesional tabloului de distribuție, fiind compatibilă cu gamele ETI EFI4, ETIMAT și KZS.
Caracteristici cheie ale baretei de alimentare ETI 002921276
- Configurație specializată: Permite conectarea unui RCCB 4P la 8 disjunctoare 1P+N, asigurând distribuția corectă a fazelor.
- Conexiune hibridă: Tip furcă pentru diferențial și tip pin pentru disjunctoare, pentru o compatibilitate perfectă.
- Instalare rapidă: Reduce semnificativ timpul de cablare și elimină riscul conexiunilor greșite.
- Complet izolată: Oferă un grad înalt de siguranță împotriva atingerilor accidentale.
Aplicații recomandate
- Tablouri de distribuție trifazate în aplicații rezidențiale și comerciale unde se utilizează o protecție diferențială generală și circuite finale monofazate.
- Standardizarea și eficientizarea procesului de asamblare a tablourilor electrice.
- Asigurarea unei conexiuni sigure și a unei distribuții echilibrate a sarcinilor pe faze.
Specificații tehnice ETI IZ10/L1L2L3NL1/NL2/NL3/N
| Cod produs |
002921276 |
| Cod EAN |
3838400077530 |
| Brand |
ETI |
| Tip produs |
Baretă de alimentare (Busbar) |
| Model |
IZ10/L1L2L3NL1/NL2/NL3/N |
| Configurație |
1x RCCB 4P (furcă) + 8x MCB 1P+N (pin) |
| Număr poli |
3P+N |
| Număr total module |
12 |
| Secțiune conductor |
10 mm² |
| Curent nominal (Iu) |
63 A |
| Tensiune nominală (Ue) |
500 V |
| Tip conexiune |
Hibrid (Furcă + Pin) |
| Greutate netă |
255 g |
| Greutate brută |
~280 g |
| Standard respectat |
IEC/EN 60947-1 |
