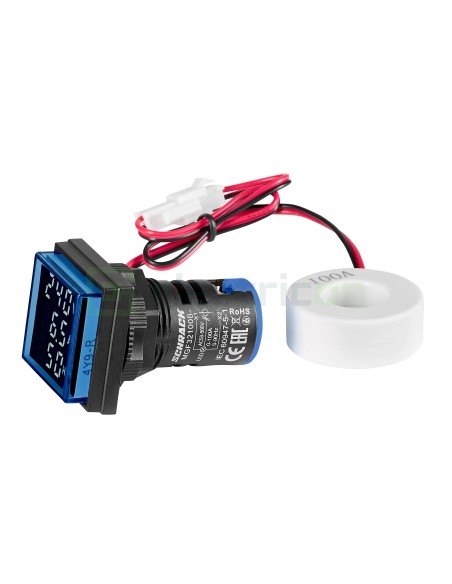

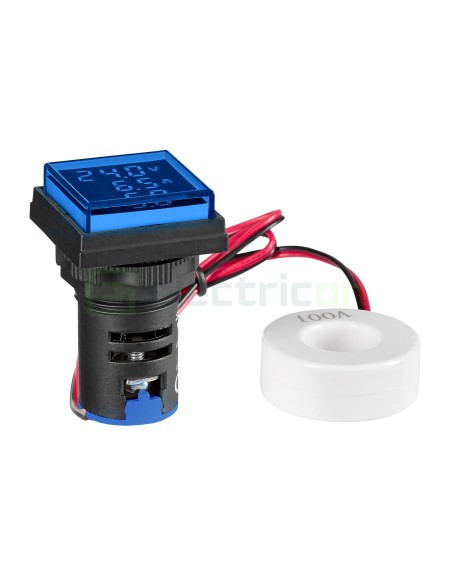

Multimetru de panou, LED albastru, pătrat, Schrack LORA MGF32100B

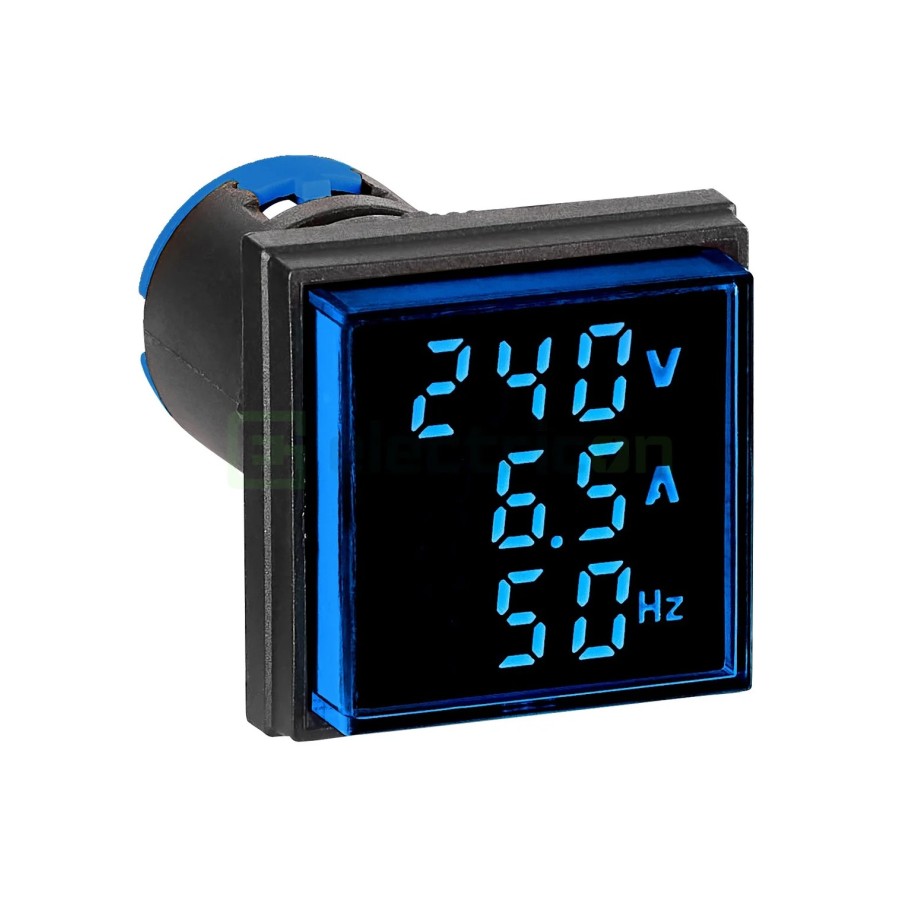

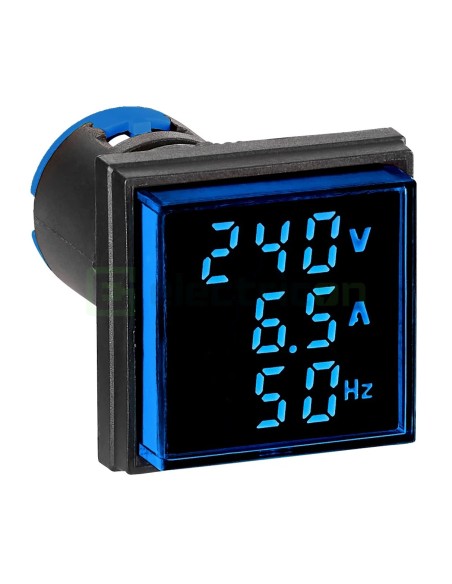

Schrack MGF32100B este un multimetru digital din seria LORA, pentru montaj pe ușa tabloului electric. Același aparat indică tensiunea, curentul și frecvența unui circuit de curent alternativ.

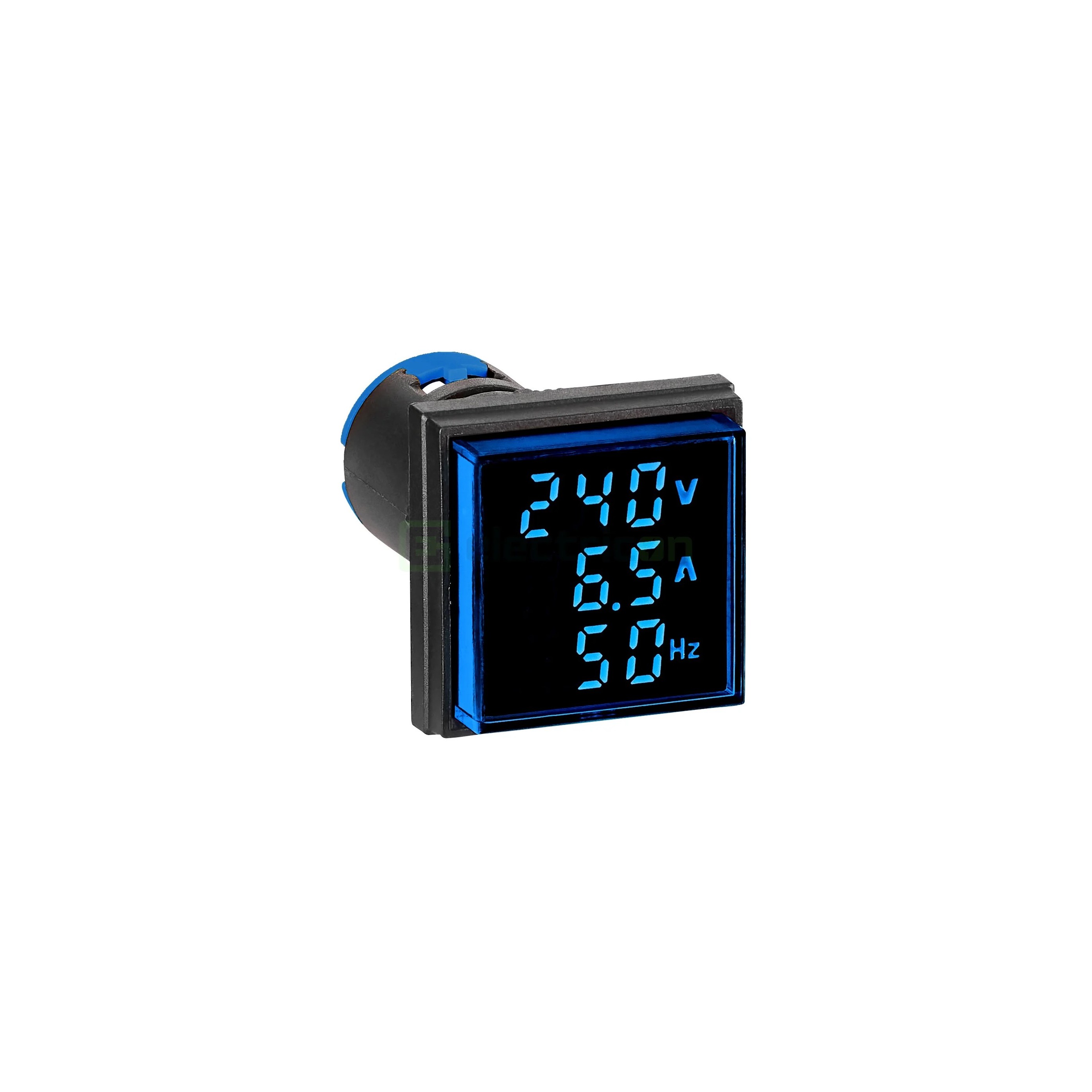

Partea frontală este pătrată, de 32 × 32 mm, iar lungimea totală a aparatului este de 50,5 mm. Pe față, gradul de protecție este IP50. Afișajul este cu LED albastru.
Limite electrice de utilizare
- Tensiune alternativă: 50 … 500 V c.a., precizie ± 2 %;
- Curent alternativ: 0 … 100 A c.a., precizie ± 1 A sub 50 A și ± 2 % de la 50 A;
- Frecvență: 0 … 90 Hz, precizie ± 2 %;
- Frecvența standard a rețelei măsurate: 50 … 60 Hz;
- Tensiune nominală operațională: 50 … 500 V c.a., cu variație admisă de ± 10 %;
- Curent nominal operațional: ≤ 0,05 A;
- Putere disipată: 2 W;
- Tensiune nominală de izolație Ui: 660 V; tensiune de ținere la impuls Uimp: 2,5 kV;
- Categoria de supratensiune (categorie de instalare): II; grad de poluare: 3.
Aparatul măsoară numai mărimi de curent alternativ. Domeniul de măsură al curentului se oprește la 100 A.
Conexiuni

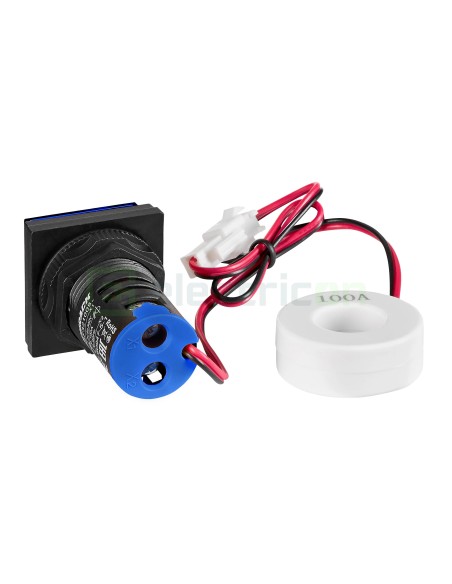

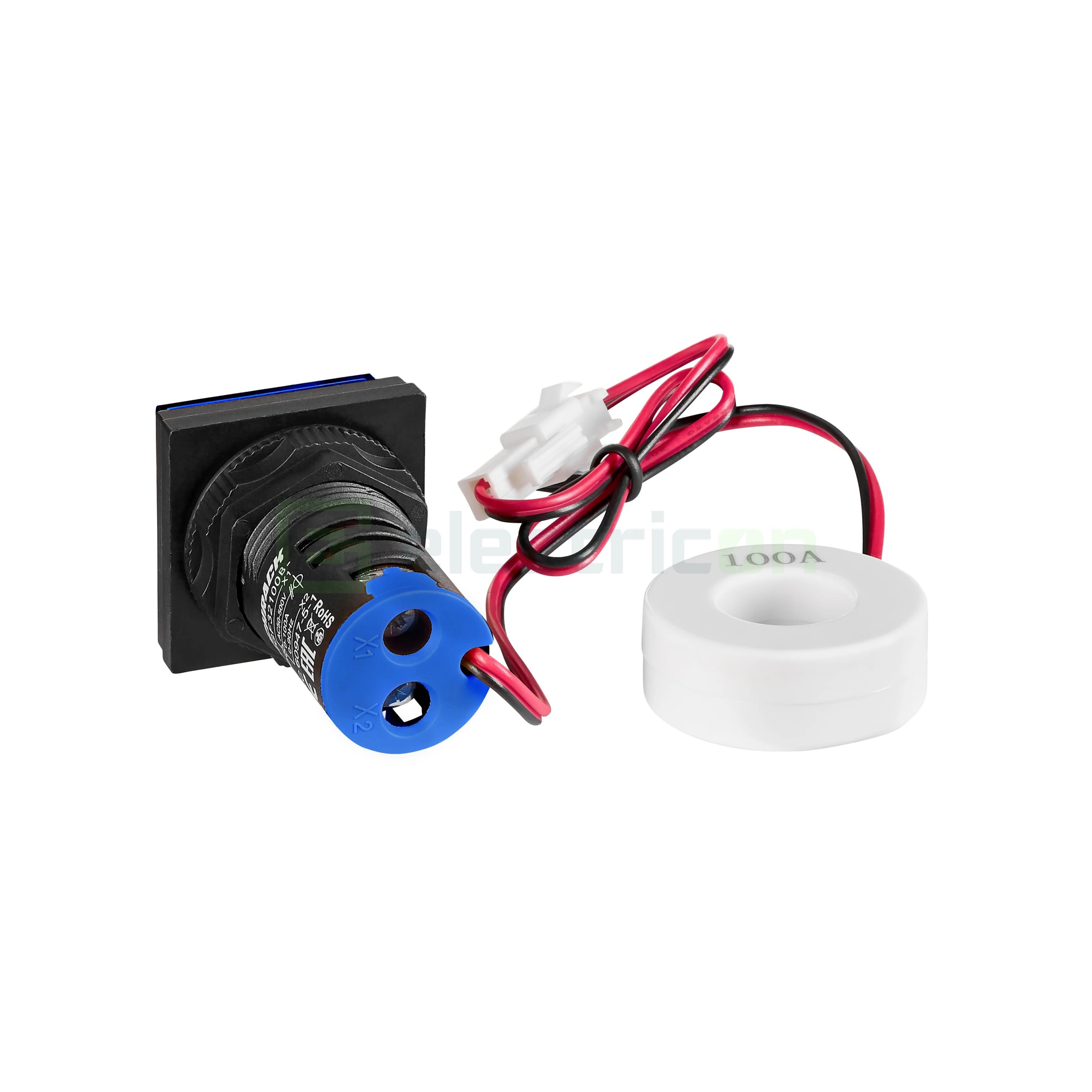

Aparatul se conectează la bornele X1 și X2, conform schemei de conexiuni a producătorului. Bornele au șuruburi M3,5, cu cuplu de strângere de 0,8 Nm, iar lungimea de dezizolare este de 8 mm.
- conductor rigid: 2 × 0,55 … 1,0 mm²;
- conductor flexibil (liță): 2 × 0,5 … 1,0 mm².
Pe aceeași bornă se pot conecta doi conductori de același tip sau cu aceeași secțiune. Secțiunile sunt valabile și pentru conductori cu tub terminal.

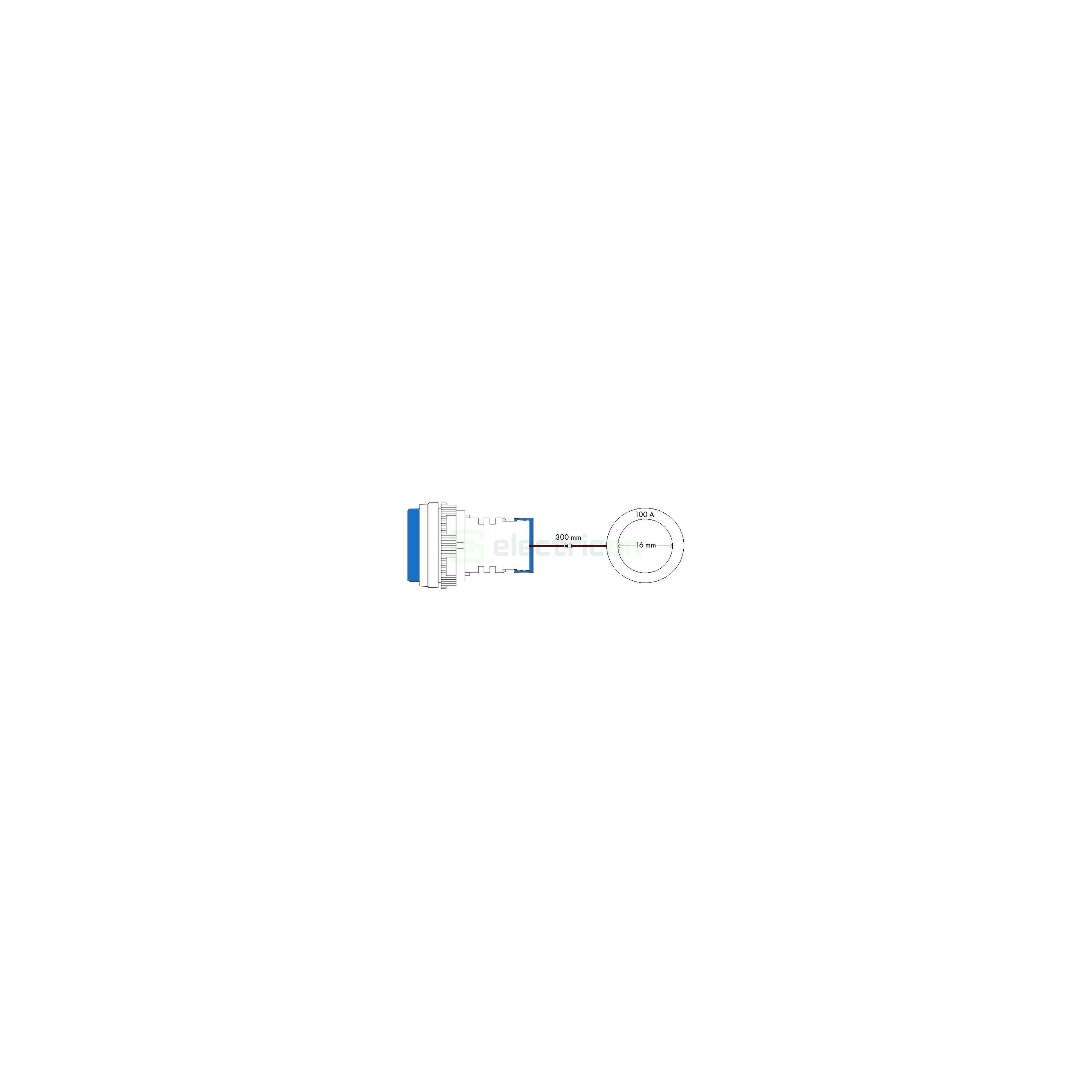

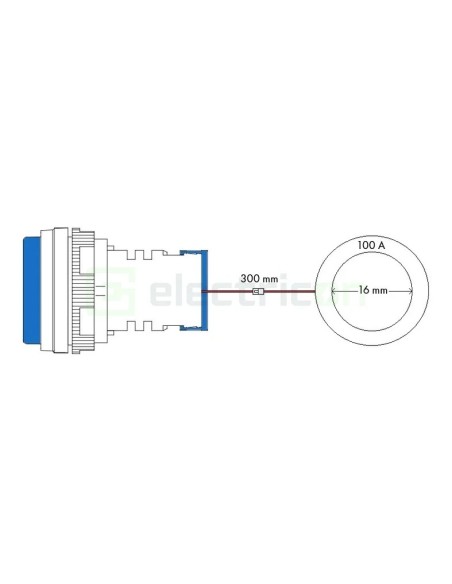

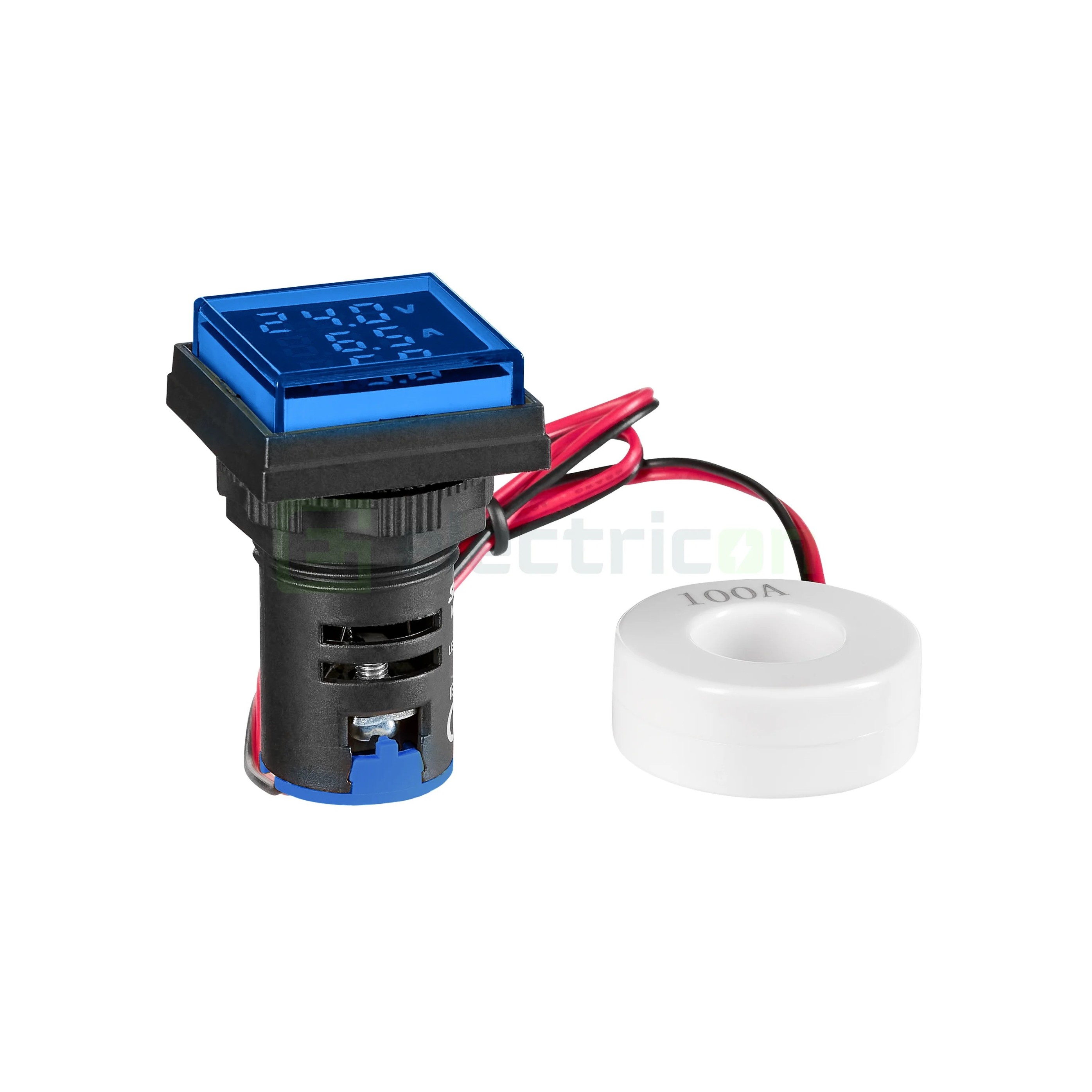

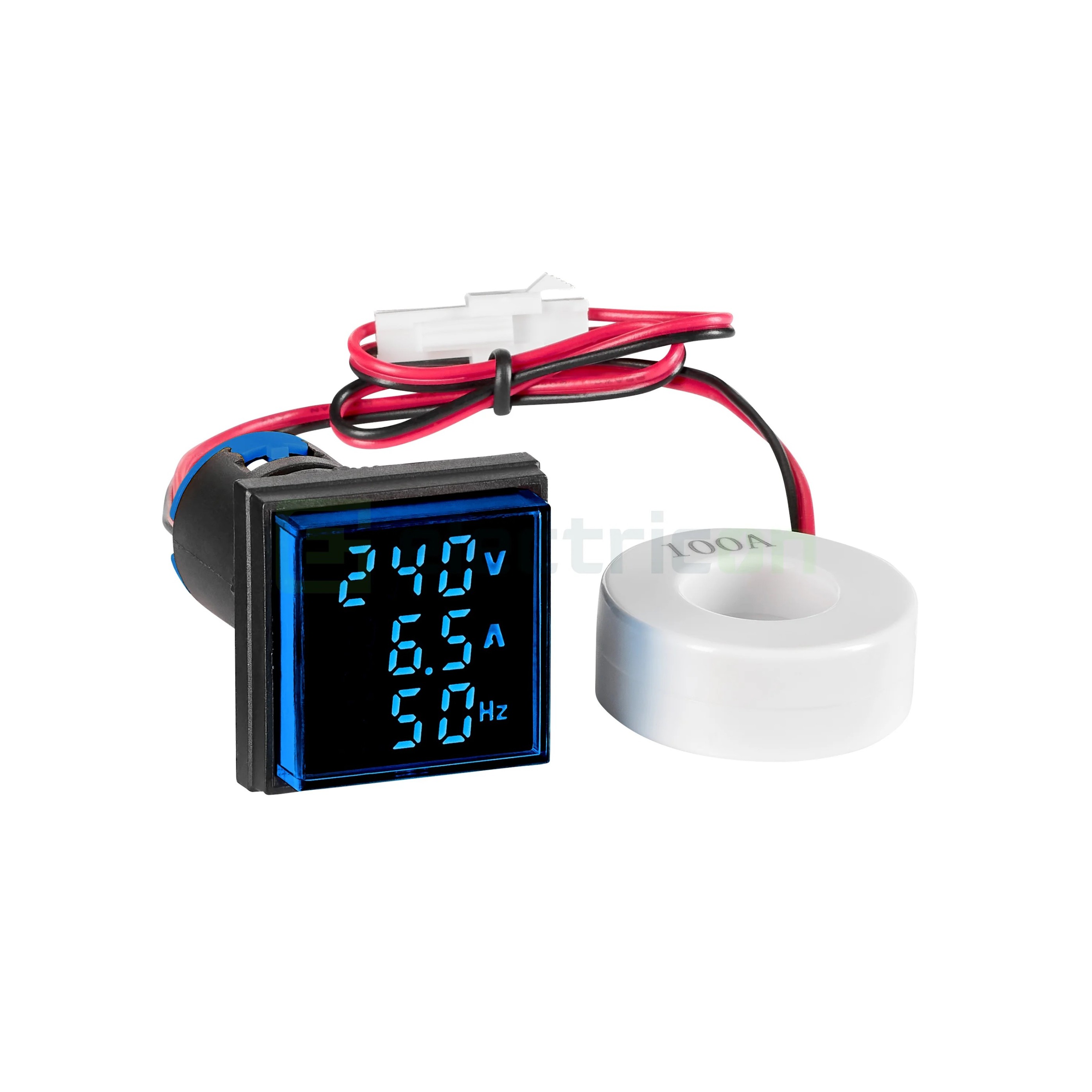

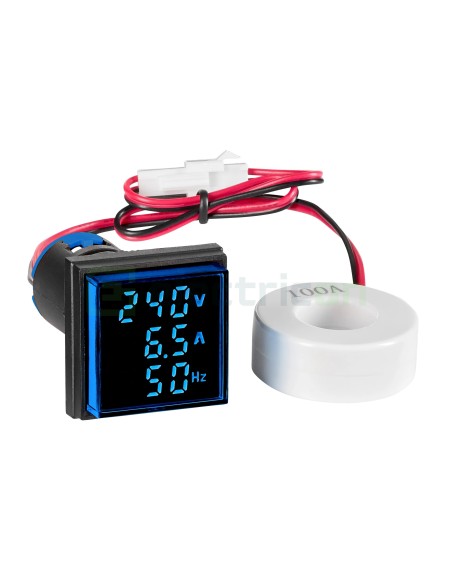

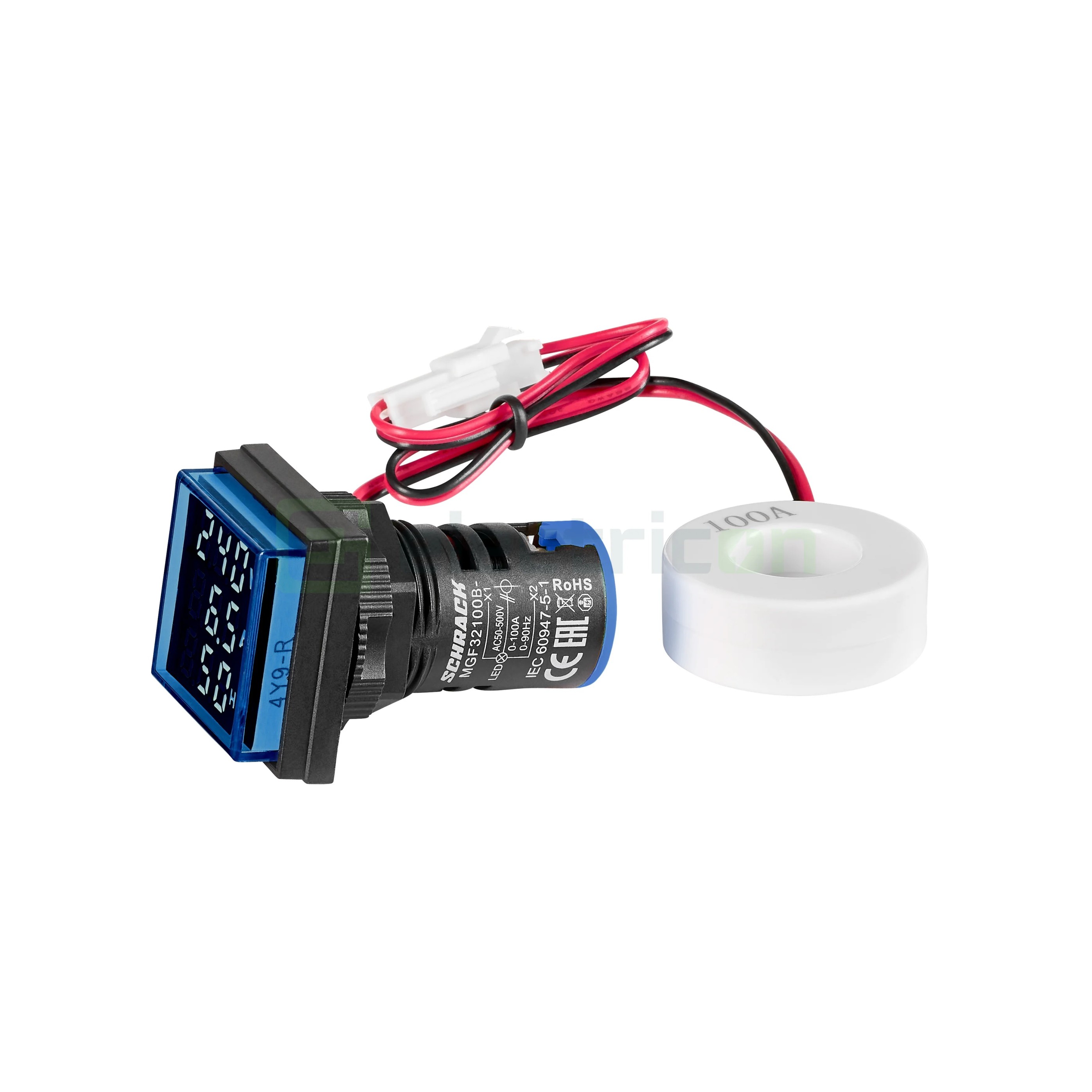

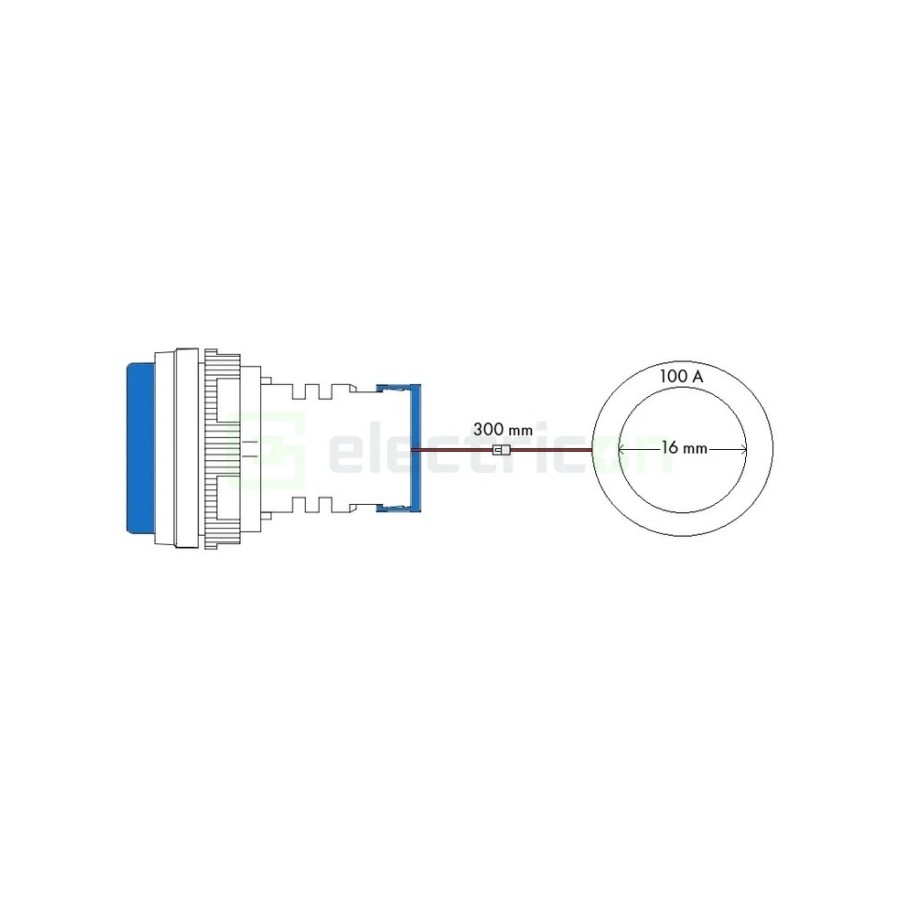

Conductorul circuitului măsurat trece prin transformatorul de curent livrat cu aparatul. Transformatorul are diametrul interior de 16 mm și este legat de aparat printr-un cablu de 300 mm.
Cablul dintre aparat și transformator se poate prelungi până la cel mult 1 m. Producătorul recomandă pentru prelungire conductor de 0,5 … 1 mm². Dacă recomandările nu se respectă, răspunderea pentru erorile de măsurare revine instalatorului.
Montaj și construcție
Aparatul se montează într-o gaură cu diametrul de 22,5 mm, în panouri cu grosimea de 1 … 6 mm. Se fixează din spatele panoului cu inelul de fixare, strâns la 1,8 Nm.
Temperatura de funcționare este de –25 … +70 °C, cu o medie zilnică de cel mult 35 °C. Umiditatea admisă este de 50 % la 40 °C, iar altitudinea de lucru de cel mult 2000 m.
Locul de montaj se protejează de ploaie, zăpadă și umiditate. Aparatul nu se montează în locuri cu vibrații, șocuri excesive sau praf.
Aplicații
Multimetrul indică pe ușa tabloului tensiunea, curentul și frecvența unui circuit, pe un singur aparat. Cu rama adaptoare Schrack MM216400, aparatul se poate monta și pe șină omega.
Variante înrudite din serie
- Schrack MGF32100Y: afișaj LED galben, față pătrată.
Accesorii recomandate de producător
- Schrack MM216400: ramă adaptoare pentru montajul pe șină omega (DIN);
- Schrack MM216392: suport pentru plăcuță de inscripționare de 18 × 27 mm;
- Schrack MM216480: plăcuță de inscripționare din aluminiu, 18 × 27 mm.
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
MGF32100B |
| Denumire producător |
Multimetru, 22.5mm, 0-100A, 50-500VAC, albastru, drept. |
| Serie |
LORA |
| Tensiune nominală operațională |
50 … 500 V c.a. |
| Variație admisă a tensiunii |
± 10 % |
| Curent nominal operațional |
≤ 0,05 A |
| Putere disipată |
2 W |
| Tensiune nominală de izolație Ui |
660 V |
| Tensiune de ținere la impuls Uimp |
2,5 kV |
| Categoria de supratensiune (categorie de instalare) |
II |
| Domeniu de măsură, tensiune alternativă |
50 … 500 V c.a. |
| Precizie, tensiune alternativă |
± 2 % |
| Domeniu de măsură, curent alternativ |
0 … 100 A c.a. |
| Precizie, curent alternativ |
± 1 A sub 50 A și ± 2 % de la 50 A |
| Domeniu de măsură, frecvență |
0 … 90 Hz |
| Precizie, frecvență |
± 2 % |
| Frecvență standard |
50 … 60 Hz |
| Borne |
X1, X2, șurub M3,5 |
| Cuplu de strângere borne |
0,8 Nm |
| Conductor rigid |
2 × 0,55 … 1,0 mm² |
| Conductor flexibil |
2 × 0,5 … 1,0 mm² |
| Lungime de dezizolare |
8 mm |
| Transformator de curent |
inclus, 100 A |
| Diametru interior transformator |
16 mm |
| Cablu transformator |
300 mm, prelungire până la 1 m cu conductor de 0,5 … 1 mm² |
| Mod de montaj |
pe ușa tabloului, gaură Ø22,5 mm |
| Grosime panou |
1 … 6 mm |
| Cuplu de strângere inel de fixare |
1,8 Nm |
| Dimensiuni față |
32 × 32 mm |
| Lungime |
50,5 mm |
| Greutate netă |
0,05 kg |
| Temperatură de funcționare |
–25 … +70 °C, medie zilnică ≤ 35 °C |
| Temperatură de transport și depozitare |
–25 … +70 °C |
| Umiditate |
50 % la 40 °C |
| Altitudine de lucru |
≤ 2000 m |
| Grad de poluare |
3 |
| Grad de protecție |
IP50 afișaj, IP20 corp aparat |
| Afișaj |
digital, LED |
| Culoare LED |
albastru |
| Formă față |
pătrat (în catalog: dreptunghiular) |
| Standarde |
IEC 60947-5-1:2024, EN 60947-5-1:2017/AC:2020-05 |
Întrebări frecvente
Prin ce diferă Schrack MGF32100B de Schrack MGF32100Y?
Schrack MGF32100B are afișaj cu LED albastru, iar Schrack MGF32100Y cu LED galben. Forma, domeniile de măsură și montajul sunt aceleași.
Cum se alimentează Schrack MGF32100B?
Schrack MGF32100B se alimentează la 50 … 500 V c.a., la bornele X1 și X2. Tensiunea de alimentare poate varia cu ± 10 %. Curentul nominal operațional al aparatului este de cel mult 0,05 A.
Ce nu poate măsura Schrack MGF32100B?
Schrack MGF32100B nu măsoară mărimi de curent continuu. Domeniul de măsură al curentului se oprește la 100 A.
Ce conductor trece prin transformatorul de curent al lui Schrack MGF32100B?
Transformatorul de curent al lui Schrack MGF32100B are diametrul interior de 16 mm. Prin el trece conductorul circuitului măsurat, al cărui diametru exterior, cu izolație cu tot, trebuie să fie sub 16 mm.
Se poate prelungi cablul transformatorului de curent al lui Schrack MGF32100B?
Da, până la cel mult 1 m, față de 300 mm la livrare. Producătorul recomandă conductor de 0,5 … 1 mm². Dacă recomandările nu se respectă, răspunderea pentru erorile de măsurare revine instalatorului.
Cum se montează Schrack MGF32100B pe ușa tabloului?
Schrack MGF32100B se montează într-o gaură cu diametrul de 22,5 mm, în panouri cu grosimea de 1 … 6 mm. Se fixează din spate cu inelul de fixare, strâns la 1,8 Nm.
Ce conductori se conectează la bornele lui Schrack MGF32100B?
Bornele au șuruburi M3,5 și se strâng la 0,8 Nm. Pe o bornă se pot conecta doi conductori rigizi de 0,55 … 1,0 mm² sau doi conductori flexibili de 0,5 … 1,0 mm². Lungimea de dezizolare este de 8 mm.
