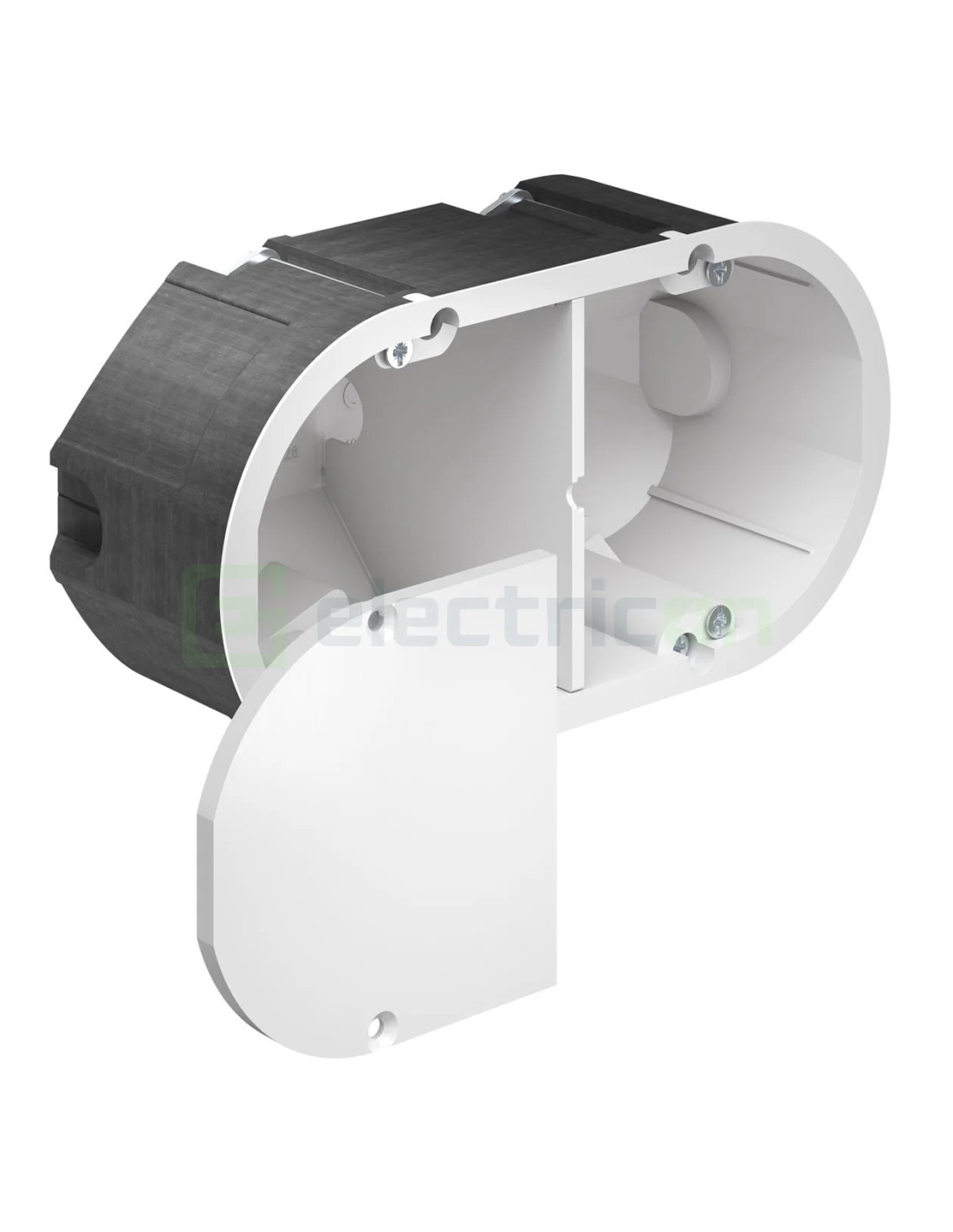

Doză aparataj dublă - încastrată - etanșă

gips-carton - 2 module Ø70x70mm - fară halogeni - Kaiser 9462-94

Doză aparataj dublă - încastrată - etanșă, gips-carton - 2 module Ø70x70mm - fară halogeni - Kaiser 9462-94

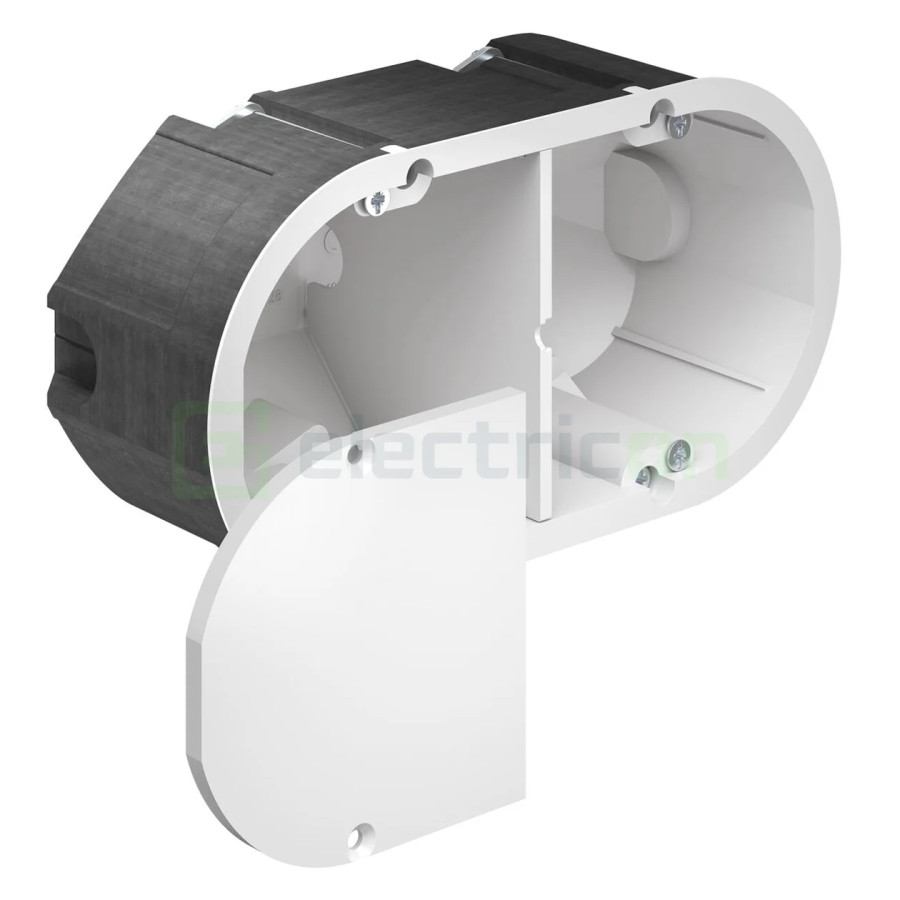

Doza dublă HWD 90, Kaiser 9462-94 — Ø2×74 mm, electronice, pereți foc F30-F120.

Gama: HWD 90; Tip: doza dublă pentru electronice
Diametru: Ø2×74 mm; Construcție: robustă
Compatibilitate pereți: gips-carton F30-B/F60-B, drywall F30-F120
Aplicație: electronice, sisteme telecomunicații
Instalare: fără unelte; montaj simplu
Material: plastic halogen-free
Prindere: nervuri integrate; IP20

Cere Oferta

La comanda

Cod Produs: 9462-94

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Numar total module: 2
Tip montaj: incastrat

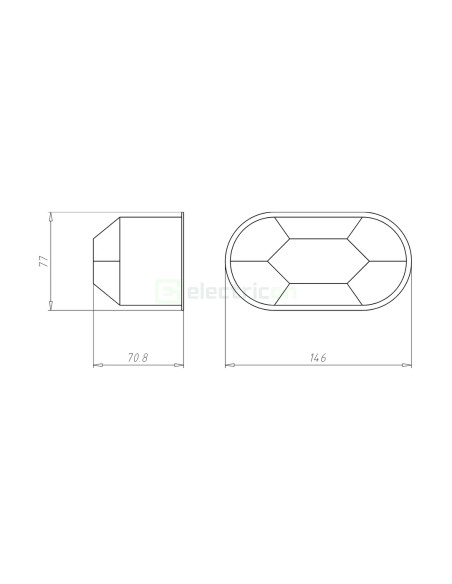

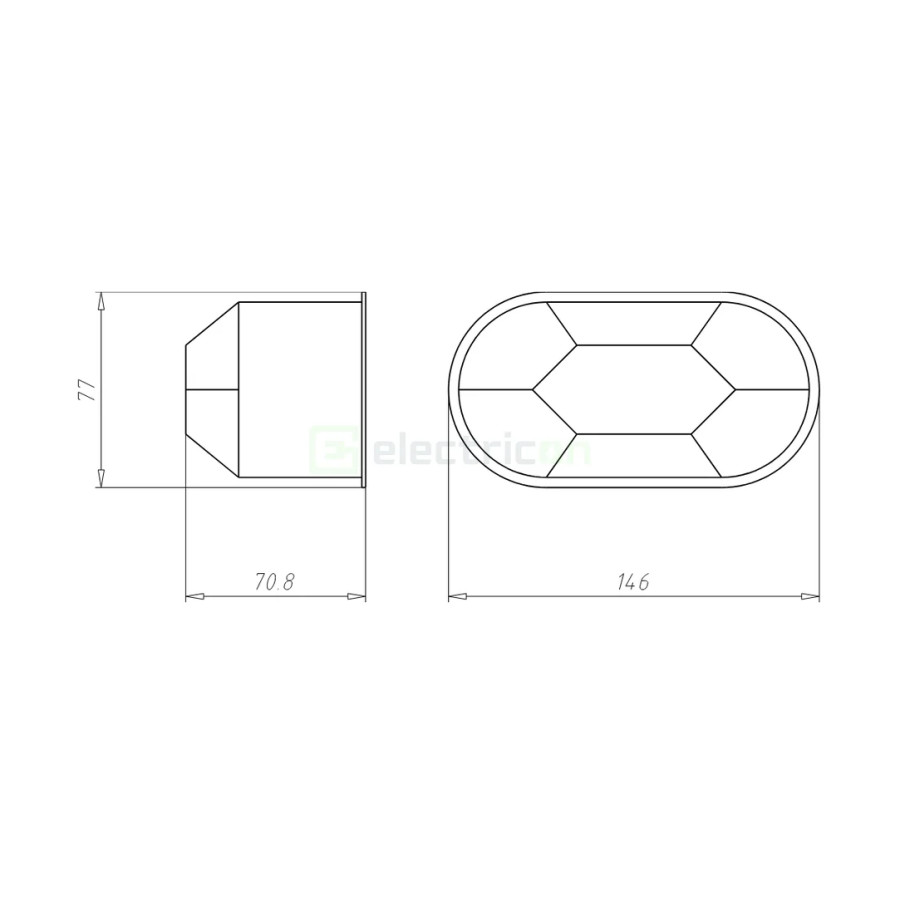

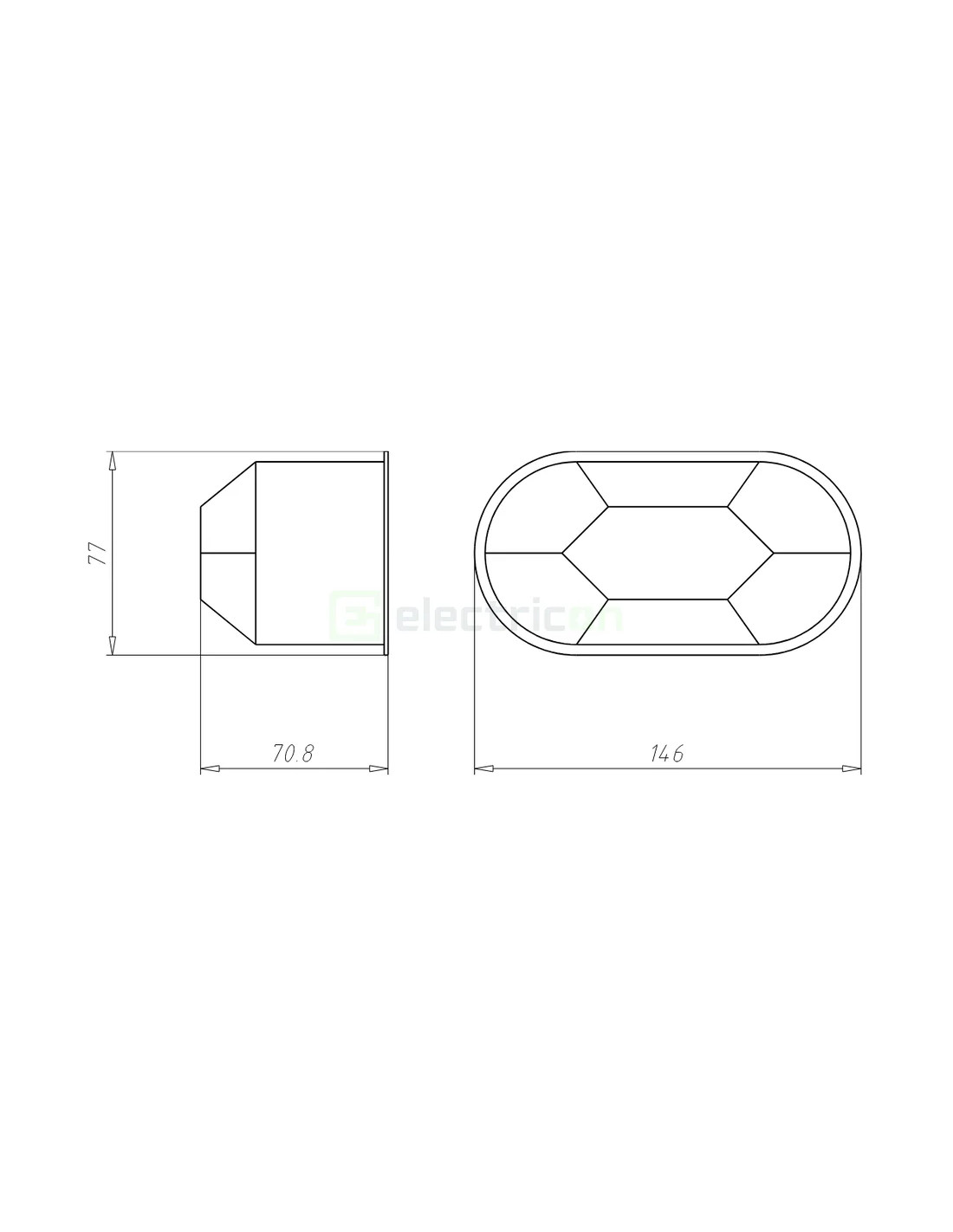

Marime: 146x71 mm
Destinatie Montaj: rigips
Grad de Protecție IP: IP30
Culoare: alb
Protectie UV: nu
Gama: Kaiser HWD
Tip: doză aparataj
Conținut Halogeni: fără halogeni

Cod 9462-94

cod EAN13 4013456537125

Descriere

Doză Dublă pentru Electronice, Ø 2x74 mm, HWD 90, Albă, Fără Halogeni, Kaiser, 9462-94 – Cutie Dublă pentru Electronice cu Protecție la Incendiu (F30–F120 / EI30–EI120), Adâncime 70 mm.

Kaiser 9462-94 este o doză dublă pentru electronice din gama HWD 90, cu 2 deschideri Ø 74 mm (distanță între axe 71 mm) și adâncime 70 mm. Este proiectată pentru a menține clasa de rezistență la foc a peretelui (de tip F30–F120 / EI30–EI120) și creează spațiu de instalare pentru componente electronice (de ex. contactoare, relee, module). Permite montaj cu tuburi până la Ø 25 mm (M25) și cabluri până la Ø 13,5 mm. Fără halogeni.

Doză Kaiser 9462-94 – Spațiu pentru Electronice și Menținerea Rezistenței la Foc

HWD 90 este conceput pentru instalații unde ai nevoie de volum pentru electronice în perete, dar și de cerințe de protecție la incendiu. Conform fișei tehnice, modelul 9462-94 este potrivit pentru pereți cu protecție la foc EI30–EI120 (respectiv F30–F120), are adâncime 70 mm, frezare Ø 2x74 mm, distanță standard 71 mm, intrări pentru tuburi până la Ø25 mm (4 buc.) și intrări cablu până la Ø13,5 mm (4 buc.).

Avantajele Dozei Kaiser 9462-94

Doză dublă Ø 2x74 mm: Două posturi, distanță standard 71 mm, pentru aparataj dublu sau combinații.
Adâncime 70 mm: Volum potrivit pentru electronice și conexiuni.
Protecție la incendiu: Pentru pereți F30–F120 / EI30–EI120 (menținerea clasei peretelui, conform documentației produsului).
Intrări pentru tuburi și cabluri: Tuburi până la Ø25 mm (4x) și cabluri până la Ø13,5 mm (4x).
Fără halogeni: Material halogen-free.

Specificații Tehnice Doză Kaiser 9462-94

Cod produs	9462-94
Cod EAN	4013456537125
Marca	Kaiser
Tip produs	Doză dublă pentru electronice (HWD 90), montaj în pereți (cavity wall)
Diametru frezare	Ø 2 x 74 mm
Distanță între axe	71 mm
Adâncime	70 mm
Grosime placă compatibilă	7 - 40 mm
Intrări tub	4 x până la Ø 25 mm (DIN EN, până la M25)
Intrări cablu	4 x până la Ø 13,5 mm
Fără halogeni	Da
Aplicație protecție la foc	Pereți F30–F120 / EI30–EI120
Greutate brută	200 g

Montaj la instalație

Cutia electronică oferă spațiu pentru toate instalațiile posibile, de exemplu, prize KNX, relee pentru jaluzele venețiene, module de alarmă și multe altele.	Ideal și pentru conexiuni de rețea. Volumul generos al cutiei oferă suficient spațiu pentru rezervele de cablu.	Cutia electronică poate fi folosită și ca o cutie dublă, de exemplu pentru combinații de întrerupător și priză.	Cutia electronică HWD 90 poate fi utilizată acum și în pereți IE30 și IE60 în construcții cu structură din lemn sau panouri din lemn.
Doza electronică oferă 6 căi pentru intrarea conductelor de până la M25 și a cablurilor de până la Ø 11,5 mm..	Prin îndepărtarea capacului...	...și puntea poate fi folosită și ca o cutie dublă.	Cutia electronică poate fi ușor combinată cu cutia de joncțiune cu un singur element HWD 90.

Note de instalare

Faceții 2 găuri cu freza de Ø74mm cu o distanța centrală de 71 mm		Folosind freza universală KAISER sau un burghiu în trepte sau un alezor, tăiați o deschidere exactă pentru conductă sau cablu pentru o instalare etanșă la fum.	Montarea cutiei se face folosind tehnologia FX⁴, testată și verificată.
Spațiul suplimentar pentru terminale face posibilă montarea diverselor componente electronice...	...și spațiu suficient pentru rezerva de cablu atunci când sunt instalate cutii de comunicații și de rețea.	Capacul poate fi, de asemenea, rotit cu 180° și montat și umplut. Acest lucru va reduce orice zgomote posibile la comutare.
