Invertor-încărcător 48 V / 4500 VA, încărcare 55 A - Victron MultiPlus-II PMP482405012

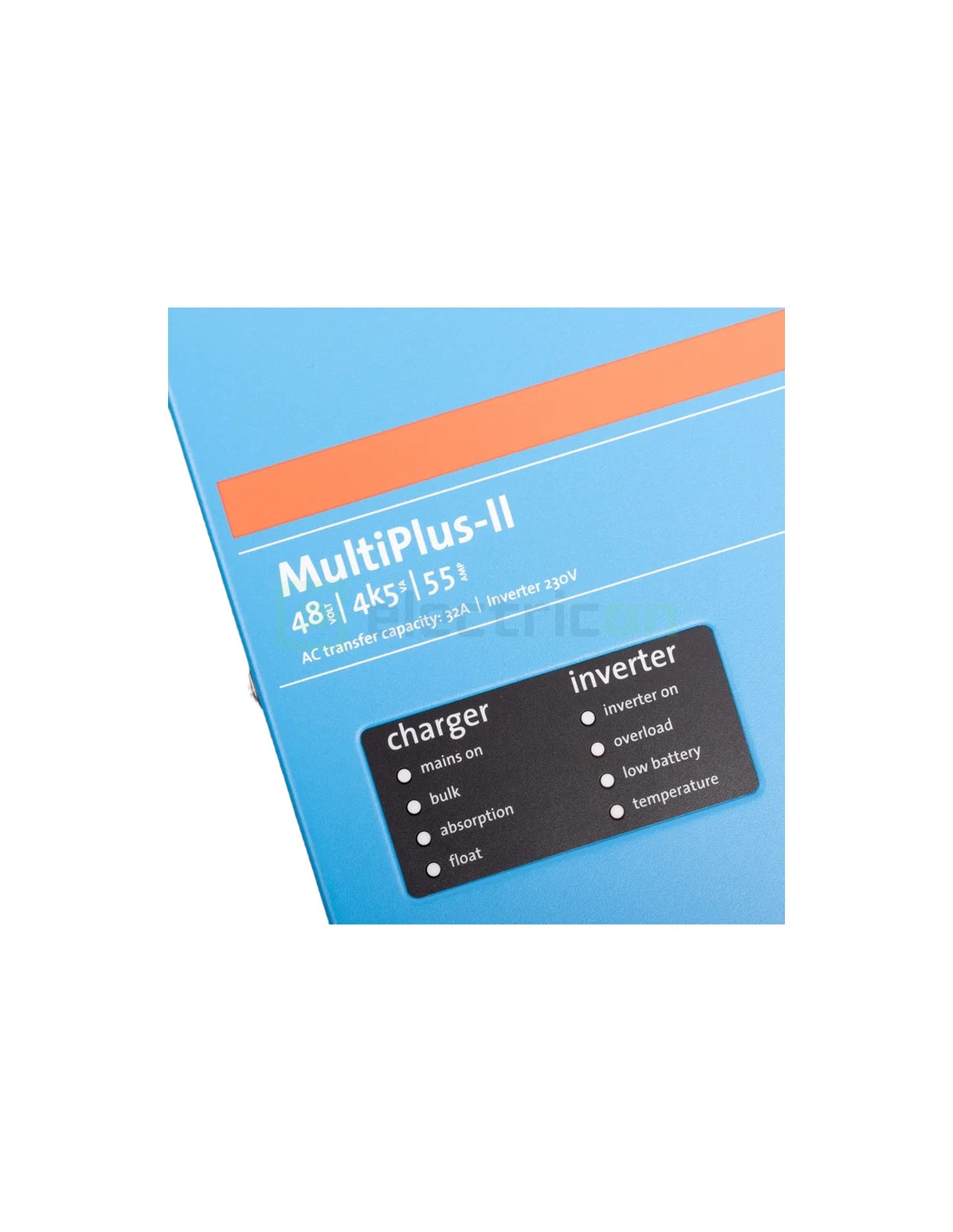

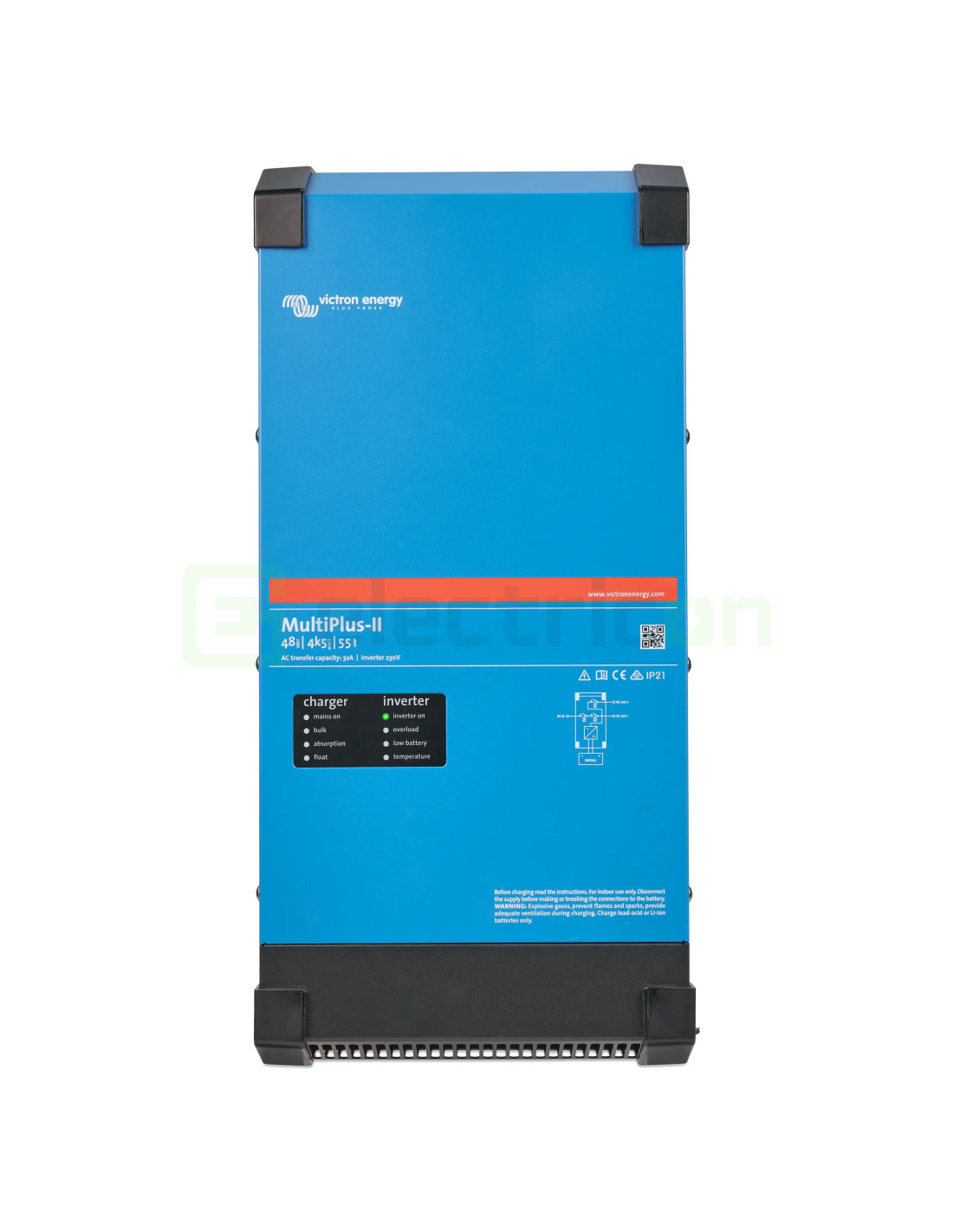

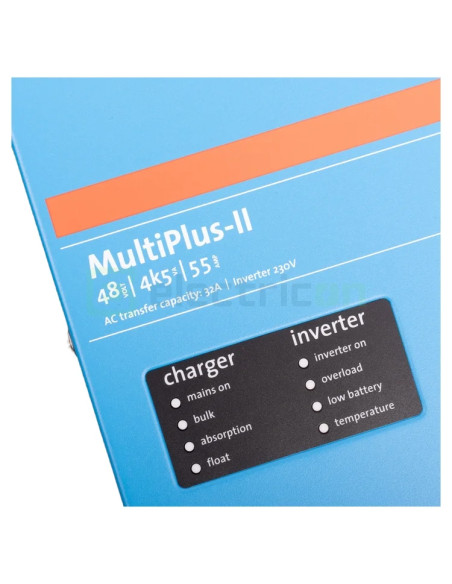

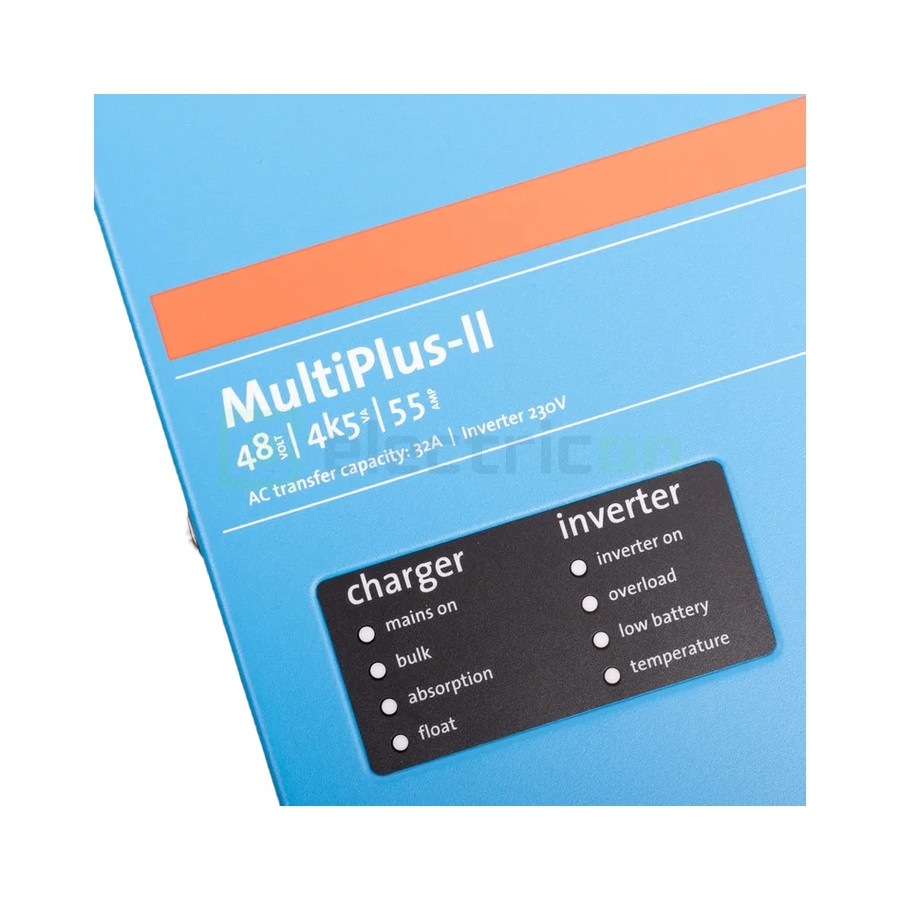

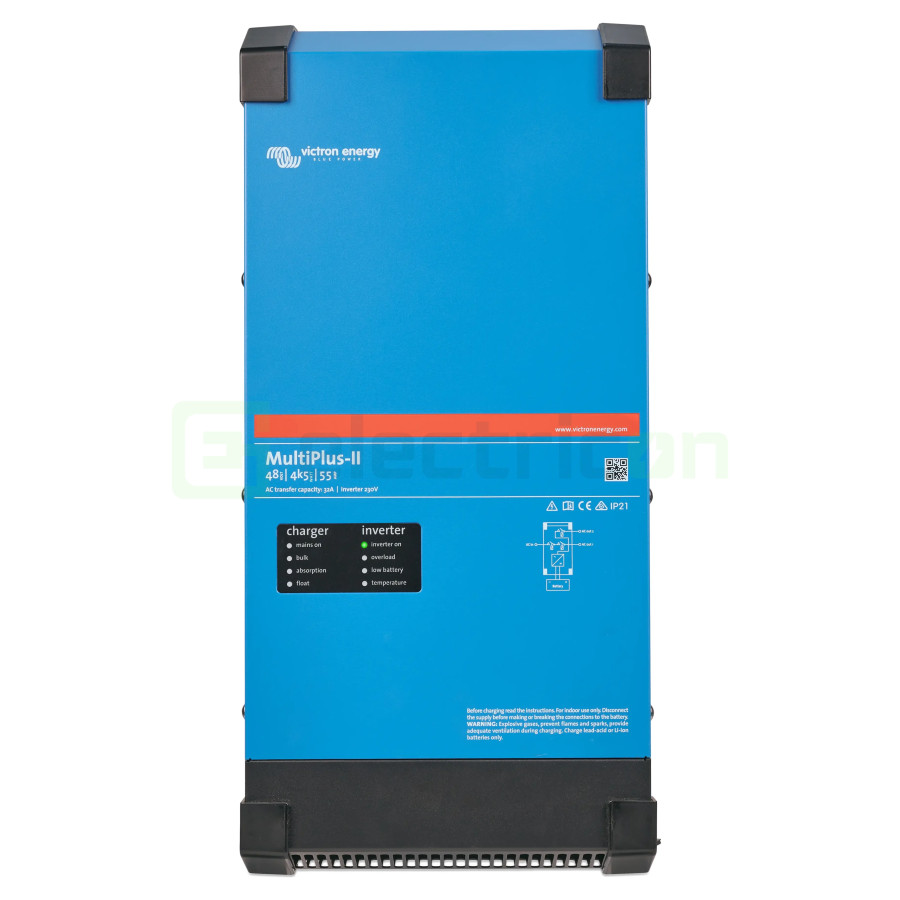

Invertor-încărcător Victron MultiPlus-II 48/4k5/55-32, cod PMP482405012

MultiPlus-II 48/4k5/55-32 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Când rețeaua sau generatorul sunt prezente, tensiunea de intrare trece spre consumatori, iar încărcătorul reface bateria. La căderea sursei de curent alternativ, invertorul preia consumatorii practic fără întrerupere.

Livrează continuu 4000 W la 25 °C și încarcă bateria de 48 V cu până la 55 A. Are comutator de transfer de 32 A. Funcționează până la 4000 m altitudine, cu putere redusă peste 2000 m.

Limite electrice de utilizare

• Puterea continuă este de 4000 W la 25 °C ambiant, 3700 W la 40 °C și scade la 3000 W la 65 °C.
• Puterea de vârf este de 7000 W timp de 1 minut, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 32 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 60 V c.c.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Aparatul nu are ieșire pentru bateria de pornire.
• A doua ieșire de curent alternativ suportă maximum 32 A. Se deconectează la funcționarea pe baterie și revine la circa 2 minute după reapariția sursei.
• Aparatul se montează numai în interior, în spațiu uscat și fără praf.

Conexiuni

• Bateria se leagă pe prezoane M8.
• Senzorul de temperatură a bateriei nu este inclus. Se comandă separat, cu codul ASS000001000.
• Racordul de 230 V se face pe borne cu șurub.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță sau întrerupător automat, alese după sarcina și cablul folosite.
• Intrarea pentru senzor de curent extern permite PowerControl și PowerAssist cu măsurare pe circuitul de racord.
• Carcasa se leagă la împământare. În instalațiile mobile, se leagă la șasiul vehiculului sau la placa de împământare a ambarcațiunii.
• Două mufe RJ45 VE.Bus servesc legării cu alte aparate și panoului de comandă.
• Releul programabil suportă 230 V / 4 A c.a. și 4 A până la 35 V c.c. Poate fi setat ca alarmă sau ca semnal de pornire a generatorului.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.

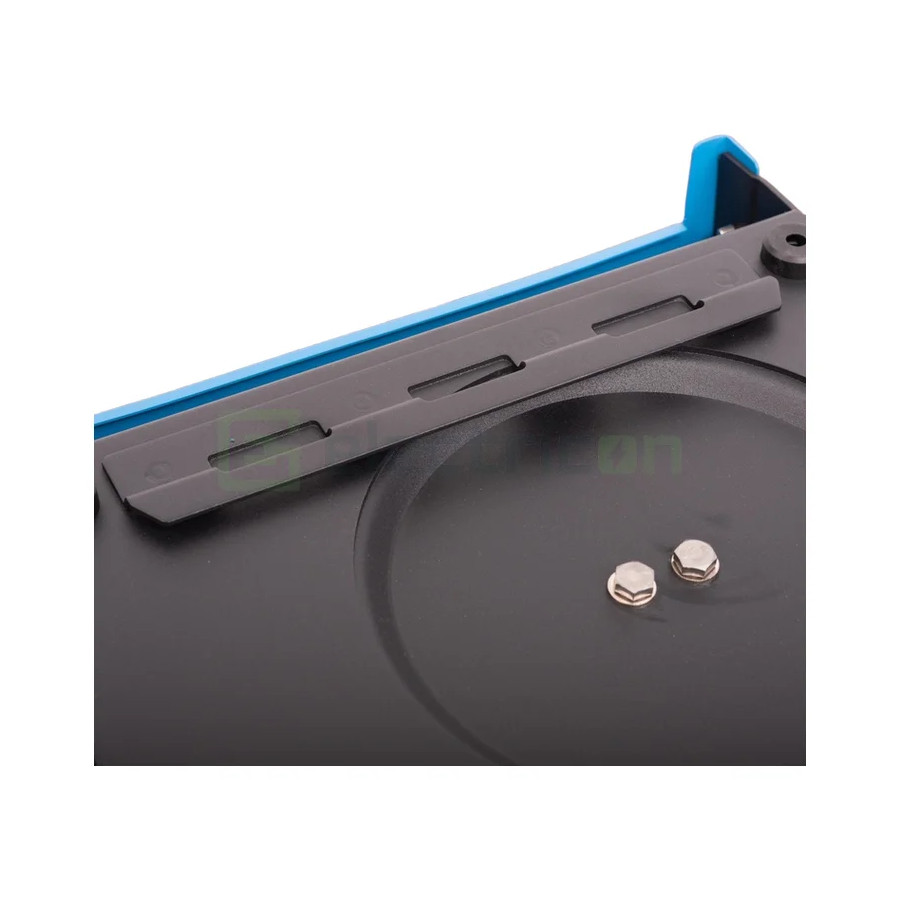

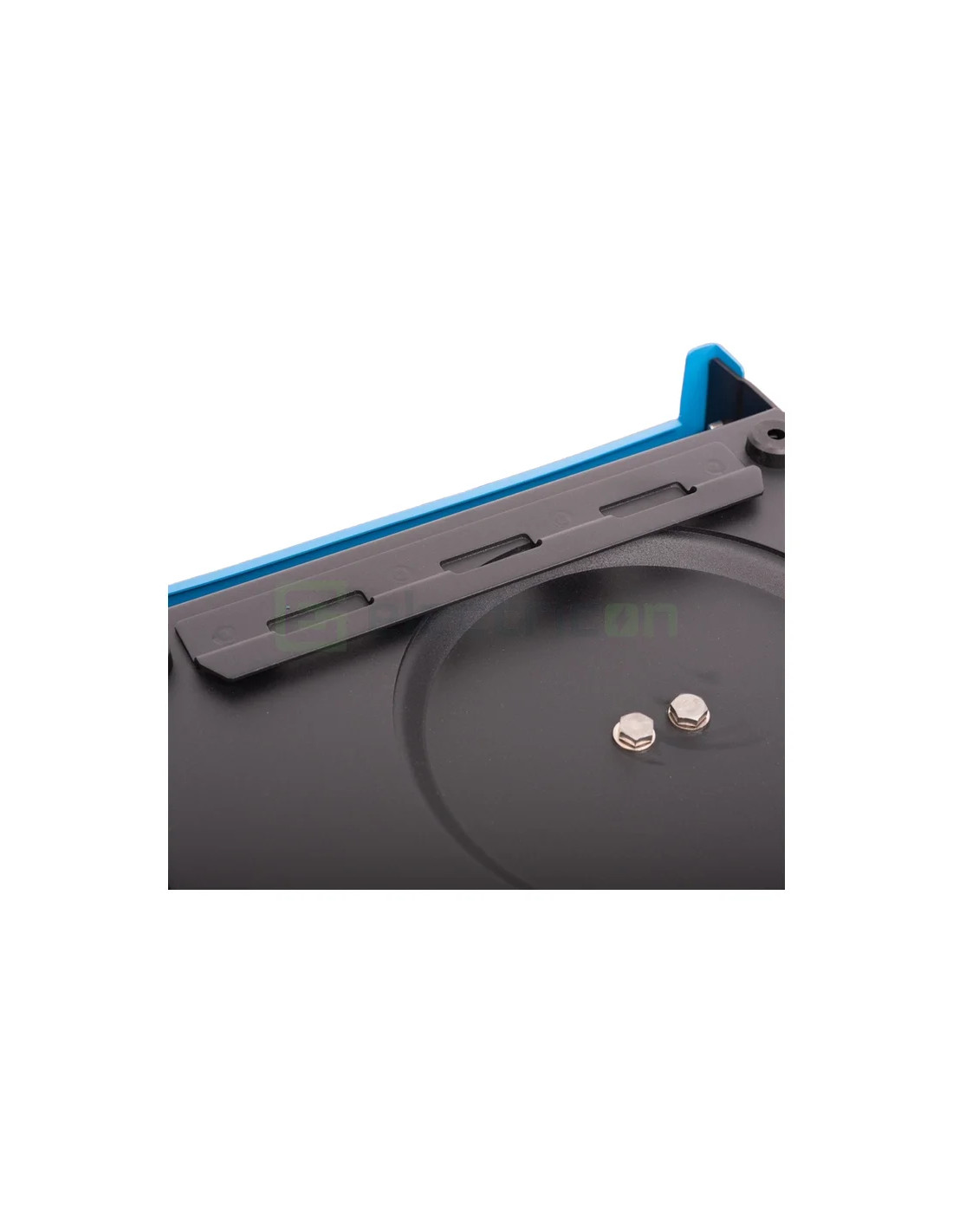

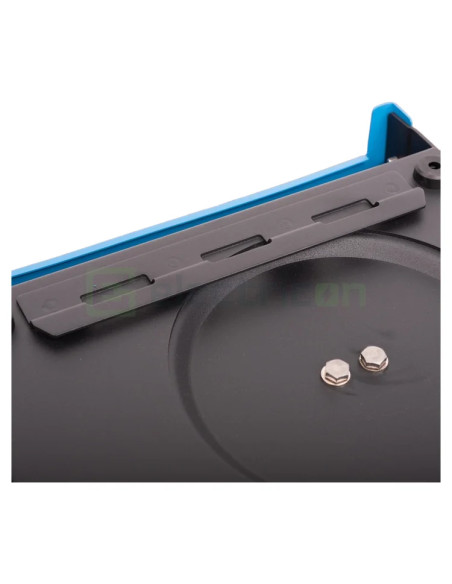

• Se fixează pe perete, pe cârligul și cele două găuri din spate. Montajul vertical asigură răcirea cea mai bună.
• Răcirea se face cu ventilator. Umiditatea admisă este de maximum 95 %, fără condens.
• Carcasa este din oțel, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 48 V care au și o sursă de curent alternativ, chiar limitată.

• Autorulote și ambarcațiuni alimentate de la priza de cheu sau de camping. PowerControl limitează curentul cerut de la priză. PowerAssist completează din baterie vârfurile de consum.
• Sisteme cu generator, unde invertorul acoperă vârfurile scurte de putere. Generatorul poate fi astfel dimensionat mai mic.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea rețelei.
• Sisteme autonome cu baterie de 48 V, încărcate din panouri printr-un regulator MPPT.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• MultiPlus-II 48/3000/35-32, PMP482305012: baterie de 48 V, 3000 VA, încărcare cu până la 35 A. Nu are ieșire pentru bateria de pornire.
• MultiPlus-II 48/5000/70-50, PMP482505012: baterie de 48 V, 5000 VA, încărcare cu până la 70 A. Nu are ieșire pentru bateria de pornire.
• MultiPlus-II 48/6k5/100-50, PMP482605012: baterie de 48 V, 6500 VA, încărcare cu până la 100 A. Nu are ieșire pentru bateria de pornire.

Accesorii recomandate de producător

• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea curentului maxim de intrare.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
