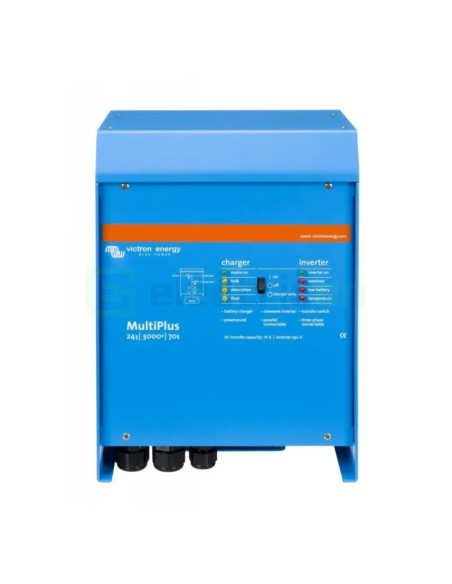

Invertor-încărcător Victron MultiPlus 24/3000/70-16, cod PMP242300001

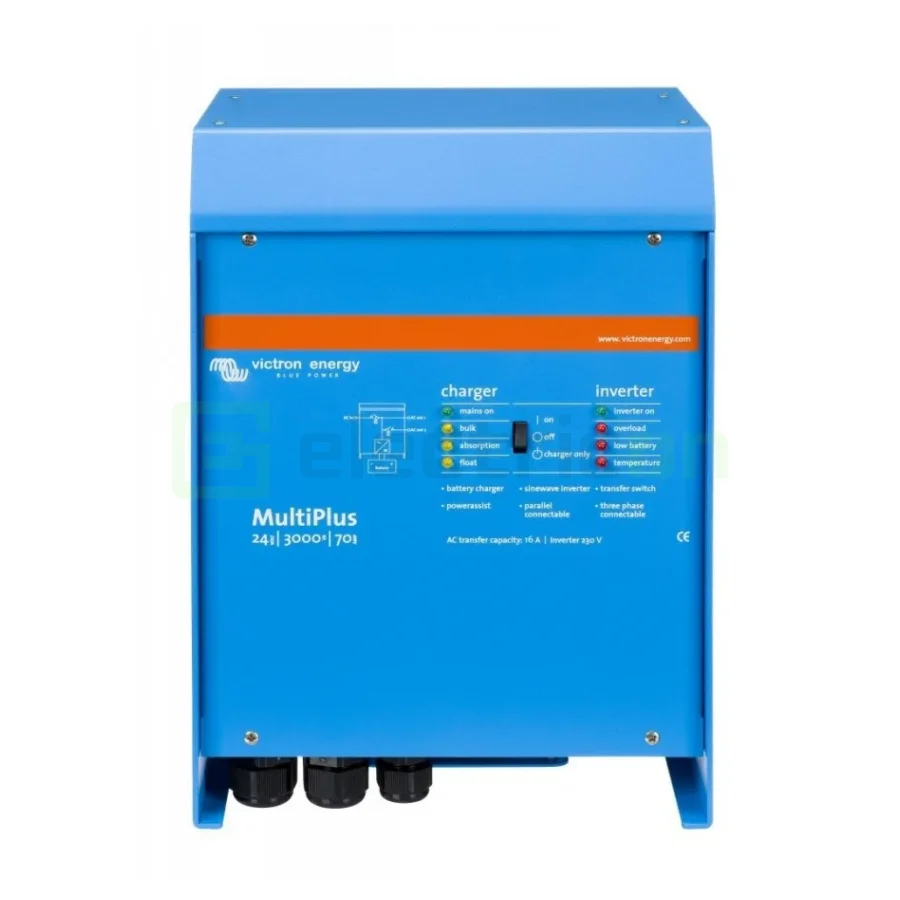

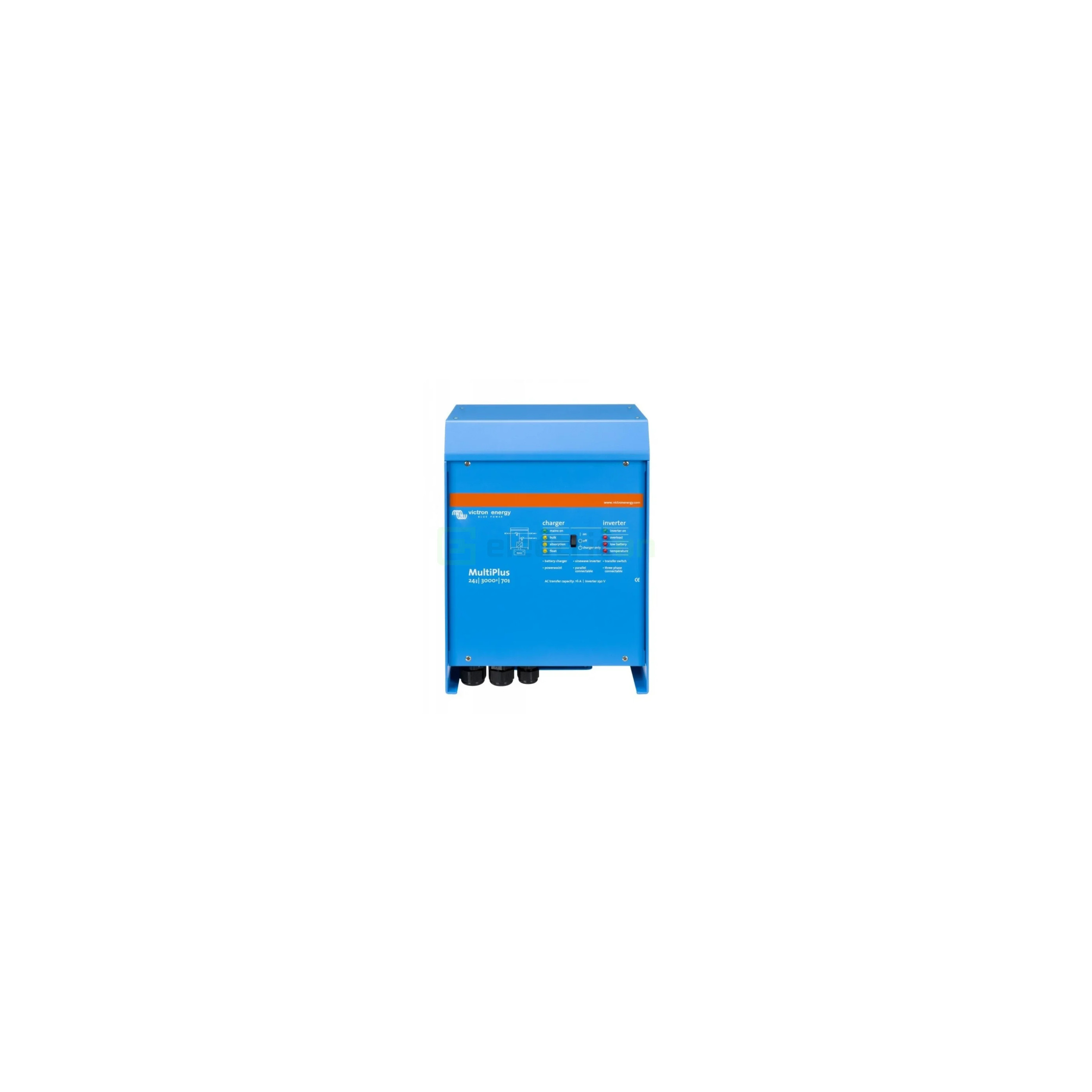

MultiPlus 24/3000/70-16 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Lucrează pe baterie de 24 V și dă la ieșire 230 V c.a. Când rețeaua sau generatorul sunt prezente, tensiunea de intrare trece spre consumatori, iar încărcătorul reface bateria. La căderea sursei de curent alternativ, invertorul preia consumatorii practic fără întrerupere.

Încarcă bateria de 24 V cu până la 70 A. Are comutator de transfer de 16 A, a doua ieșire de curent alternativ și un releu programabil.

Limite electrice de utilizare

• Puterea continuă este de 2400 W la 25 °C ambiant, 2200 W la 40 °C și scade la 1700 W la 65 °C.
• Valoarea de 3000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 6000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 16 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 19 … 33 V c.c.
• La intrarea de curent alternativ, aparatul acceptă 187 … 250 V c.a. pentru transfer și 187 … 265 V c.a. pentru încărcare.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Ieșirea pentru bateria de pornire este limitată la 4 A. Servește la întreținerea încărcării, nu la încărcarea unei a doua baterii de consum.
• A doua ieșire de curent alternativ suportă maximum 16 A. Se deconectează la funcționarea pe baterie și revine la circa 2 minute după reapariția sursei.
• Gradul de protecție este IP20. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

Conexiuni

• Bateria se leagă pe prezoane M8, câte două pentru plus și pentru minus.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 50 mm² pe fiecare pol. Între 5 și 10 m, secțiunea recomandată este de 2 × 50 mm².
• Siguranța recomandată pe circuitul bateriei este de 300 A. Capacitatea recomandată a bateriei este de 200 … 700 Ah.
• Racordul de 230 V se face pe borne cu șurub, 13 mm². Intrarea de c.a. se protejează cu siguranță sau întrerupător automat de maximum 16 A.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță de maximum 32 A, alese după secțiunea cablului.
• Carcasa se leagă la împământare. În instalațiile mobile, se leagă la șasiul vehiculului sau la placa de împământare a ambarcațiunii.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Releul programabil suportă 230 V / 4 A c.a. și 4 A până la 35 V c.c. Poate fi setat ca alarmă sau ca semnal de pornire a generatorului.
• Un port analogic/digital permite legătura cu sistemul de management al unei baterii cu litiu.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.

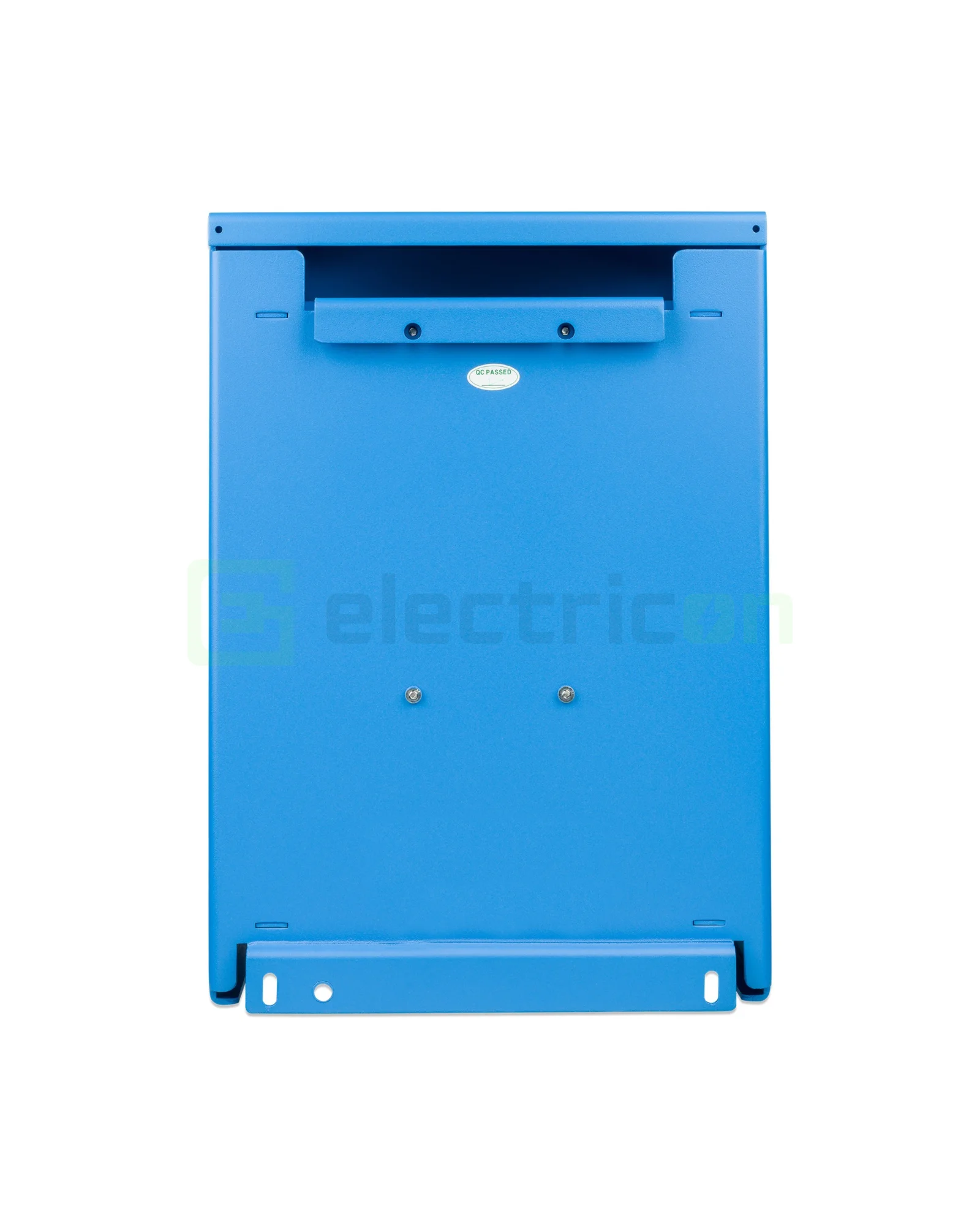

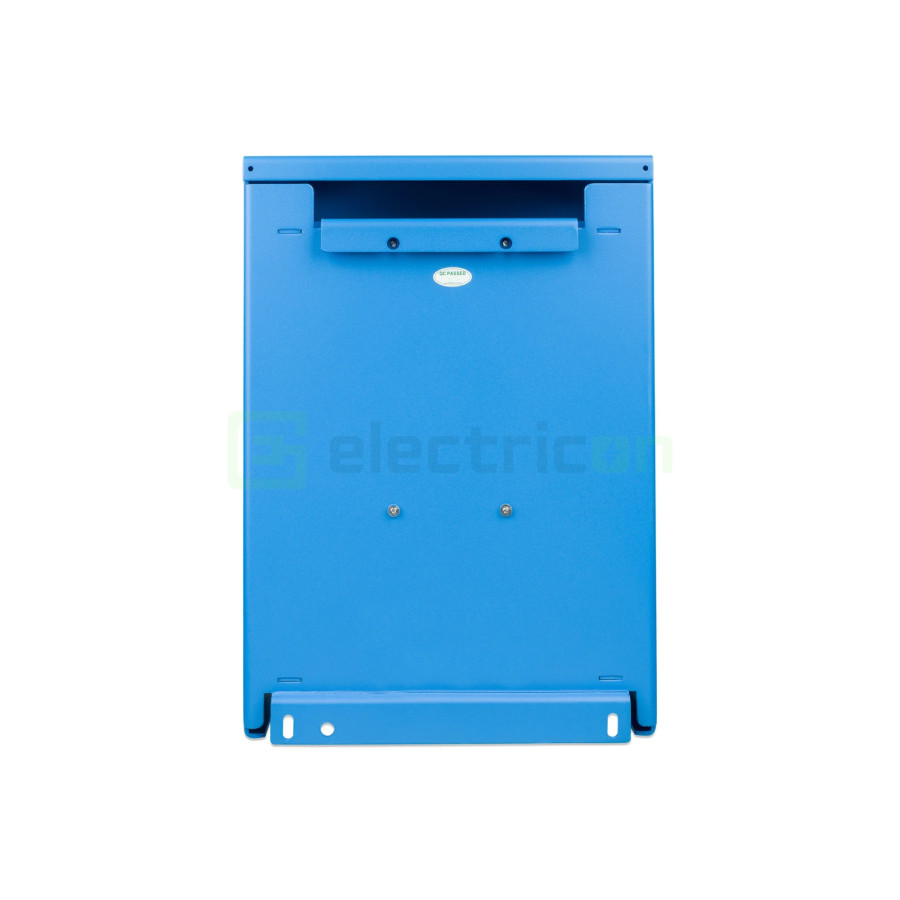

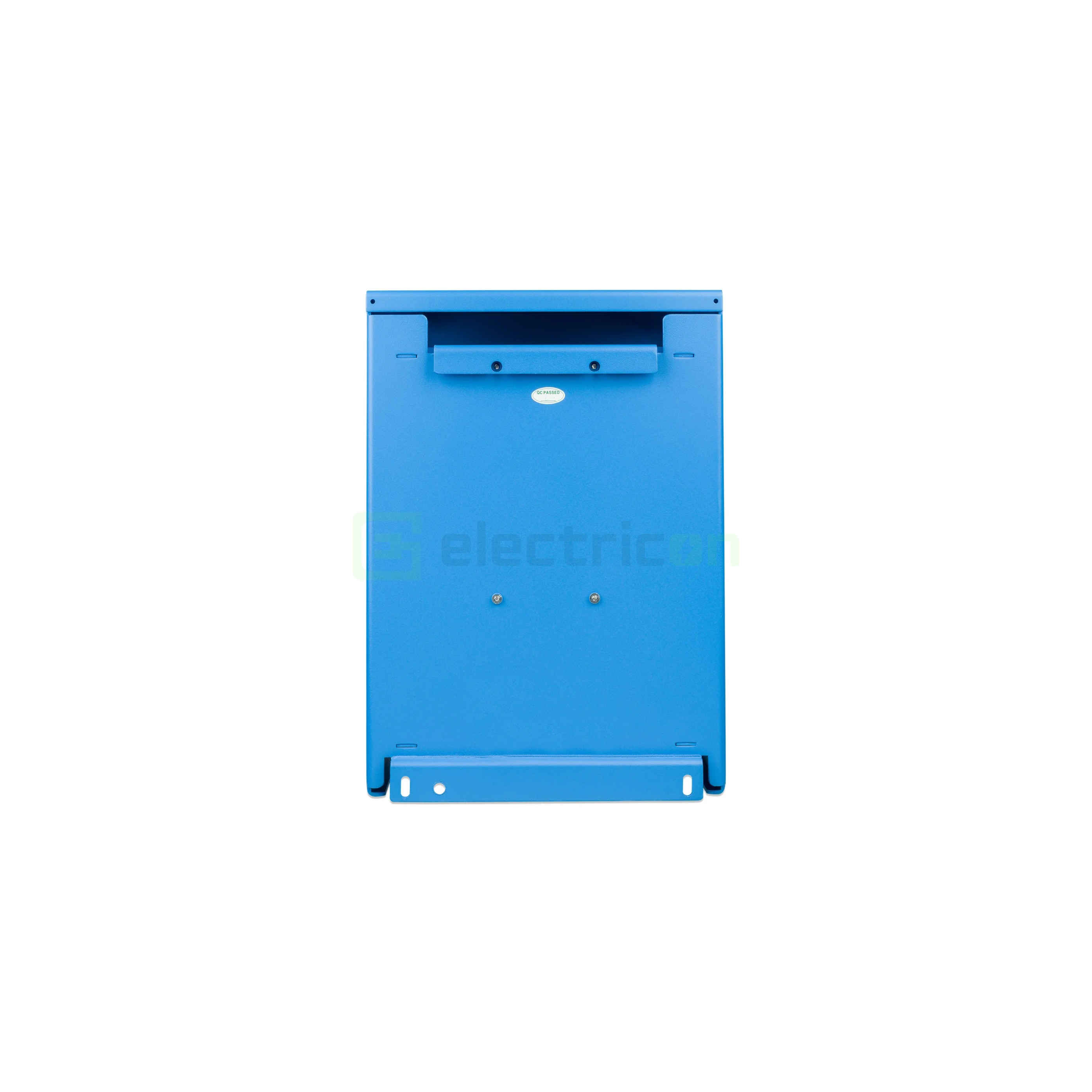

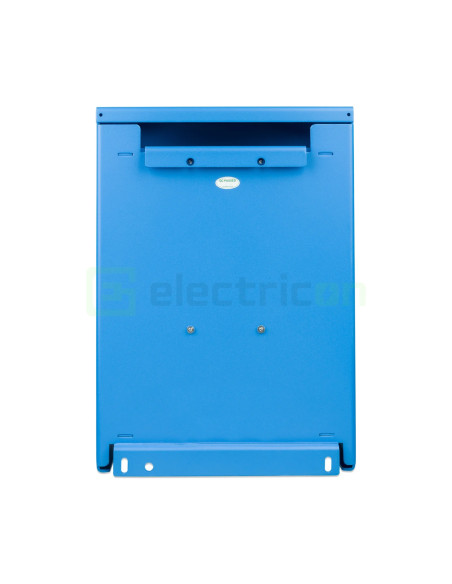

• Se fixează pe perete, pe cârligul și cele două găuri din spate. Montajul vertical asigură răcirea cea mai bună.
• Răcirea se face cu ventilator. Funcționarea este admisă la -40 … +65 °C și la umiditate de maximum 95 %, fără condens.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 24 V care au și o sursă de curent alternativ, chiar limitată.

• Autorulote și ambarcațiuni alimentate de la priza de cheu sau de camping. PowerControl limitează curentul cerut de la priză. PowerAssist completează din baterie vârfurile de consum.
• Sisteme cu generator, unde invertorul acoperă vârfurile scurte de putere. Generatorul poate fi astfel dimensionat mai mic.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea rețelei.
• Sisteme autonome cu baterie de 24 V, încărcate din panouri printr-un regulator MPPT.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• MultiPlus 24/3000/70-50, PMP242301011: baterie de 24 V, 3000 VA, încărcare cu până la 70 A.
• MultiPlus 12/3000/120-16, PMP122300001: baterie de 12 V, 3000 VA, încărcare cu până la 120 A.
• MultiPlus 48/3000/35-16, PMP483020001: baterie de 48 V, 3000 VA, încărcare cu până la 35 A. Nu are ieșire pentru bateria de pornire.

Accesorii recomandate de producător

• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea curentului maxim de intrare.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
