Invertor-încărcător 48 V / 15000 VA, încărcare 200 A - Victron MultiPlus-II PMP483150000

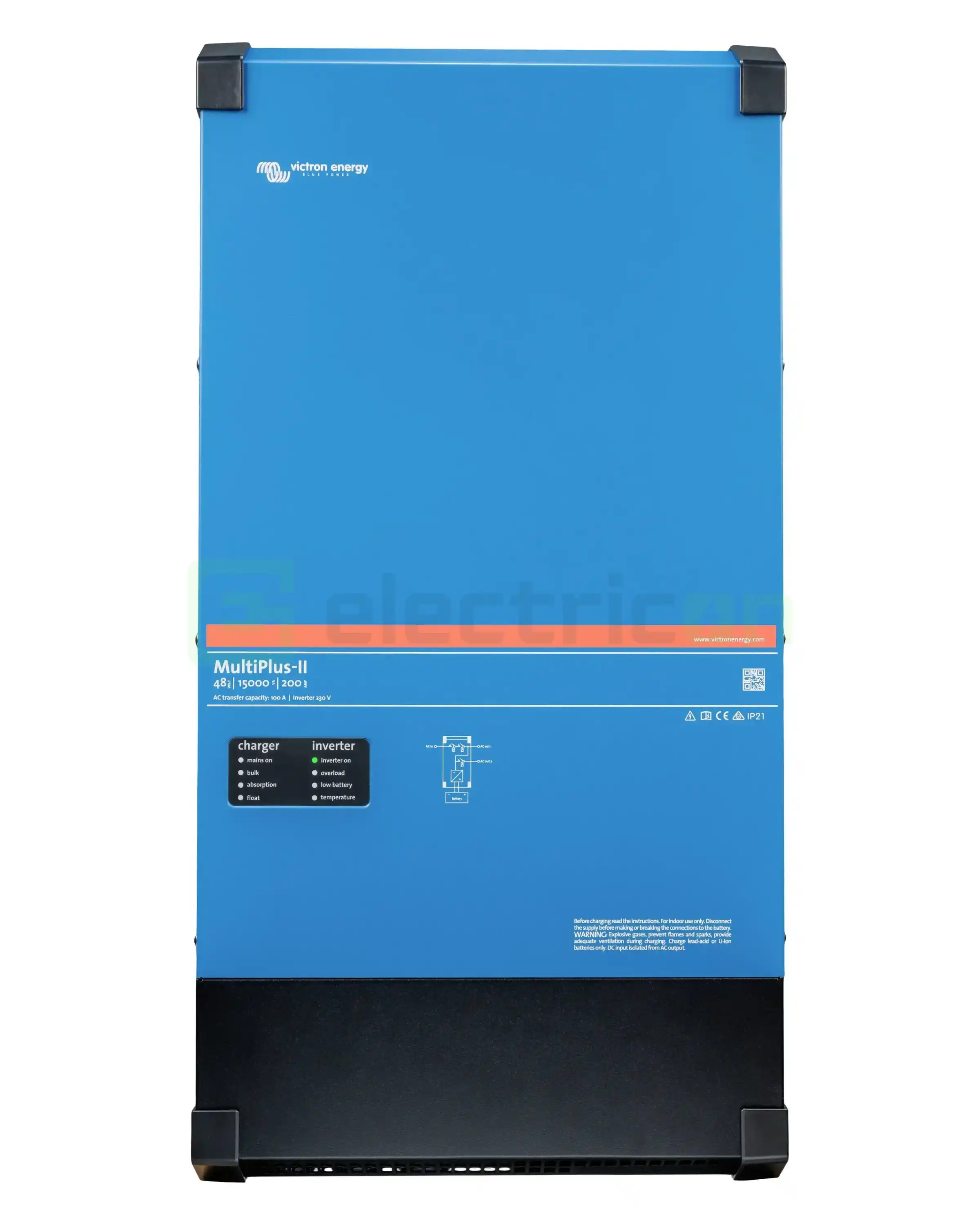

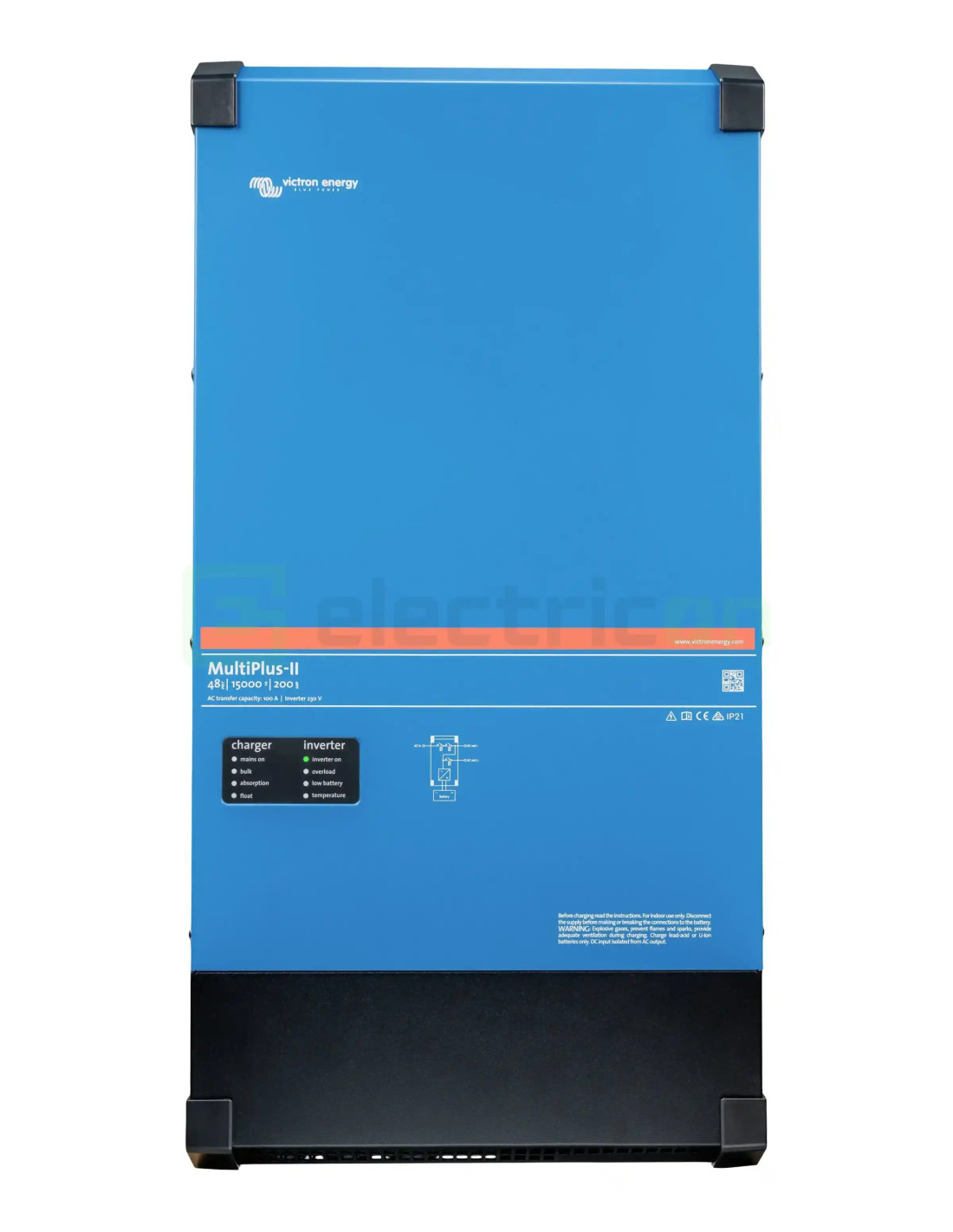

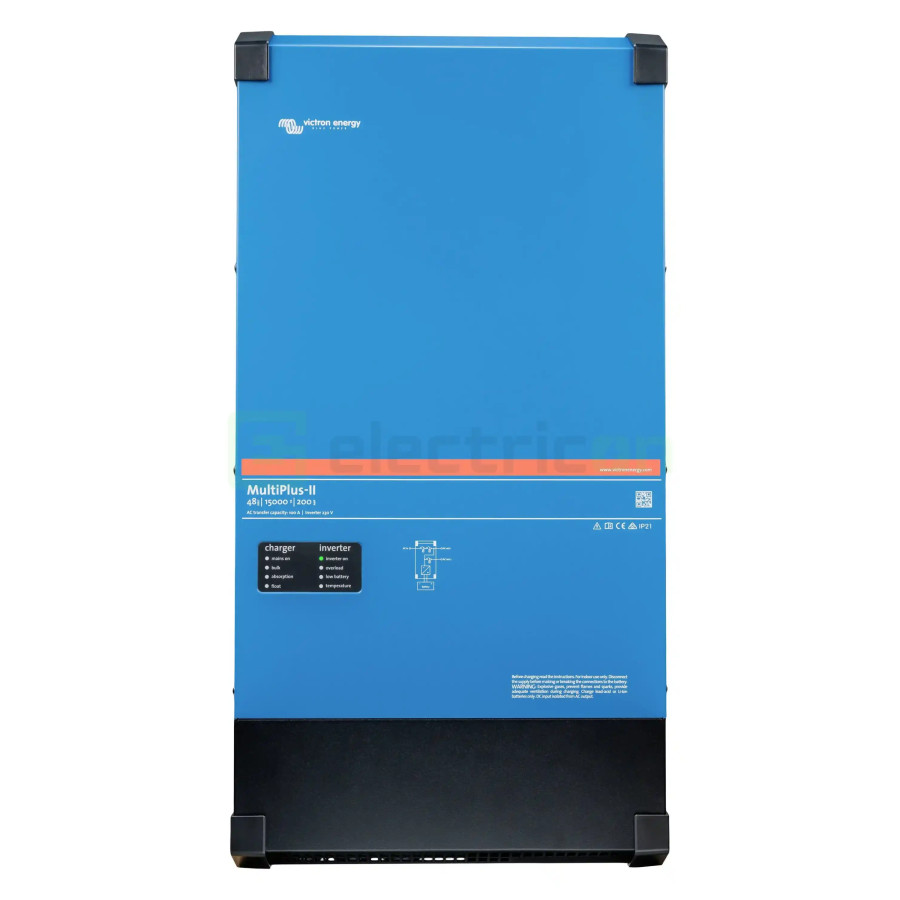

Invertor-încărcător Victron MultiPlus-II 48/15000/200-100, cod PMP483150000

MultiPlus-II 48/15000/200-100 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Când rețeaua sau generatorul sunt prezente, tensiunea de intrare trece spre consumatori, iar încărcătorul reface bateria. La căderea sursei de curent alternativ, invertorul preia consumatorii practic fără întrerupere.

Este cel mai puternic model din catalog, cu 12000 W continuu la 25 °C și încărcare cu până la 200 A. Are comutator de transfer de 100 A și a doua ieșire de 50 A.

Limite electrice de utilizare

• Puterea continuă este de 12000 W la 25 °C ambiant, 10000 W la 40 °C și scade la 7000 W la 65 °C.
• Valoarea de 15000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 27000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 100 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 66 V c.c.
• Încărcătorul acceptă la intrare 230 V c.a. ± 10 %, 45 … 65 Hz.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Aparatul nu are ieșire pentru bateria de pornire.
• A doua ieșire de curent alternativ suportă maximum 50 A. Se deconectează la funcționarea pe baterie și revine la circa 2 minute după reapariția sursei.
• Funcționarea este admisă la -20 … +65 °C, cu răcire cu ventilator.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

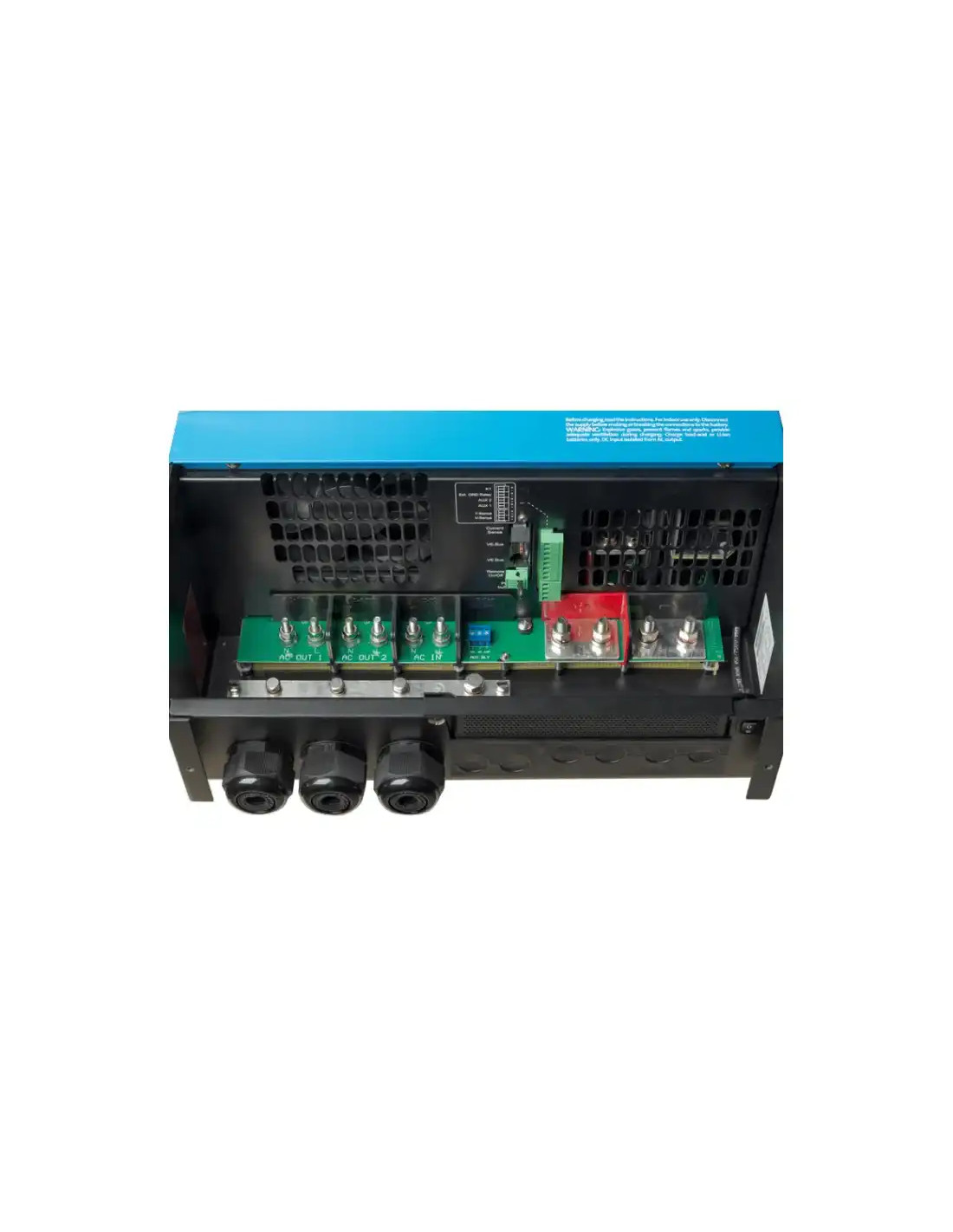

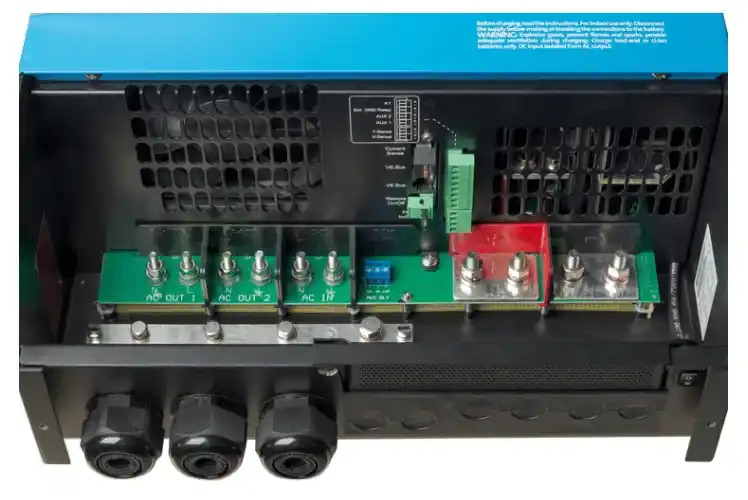

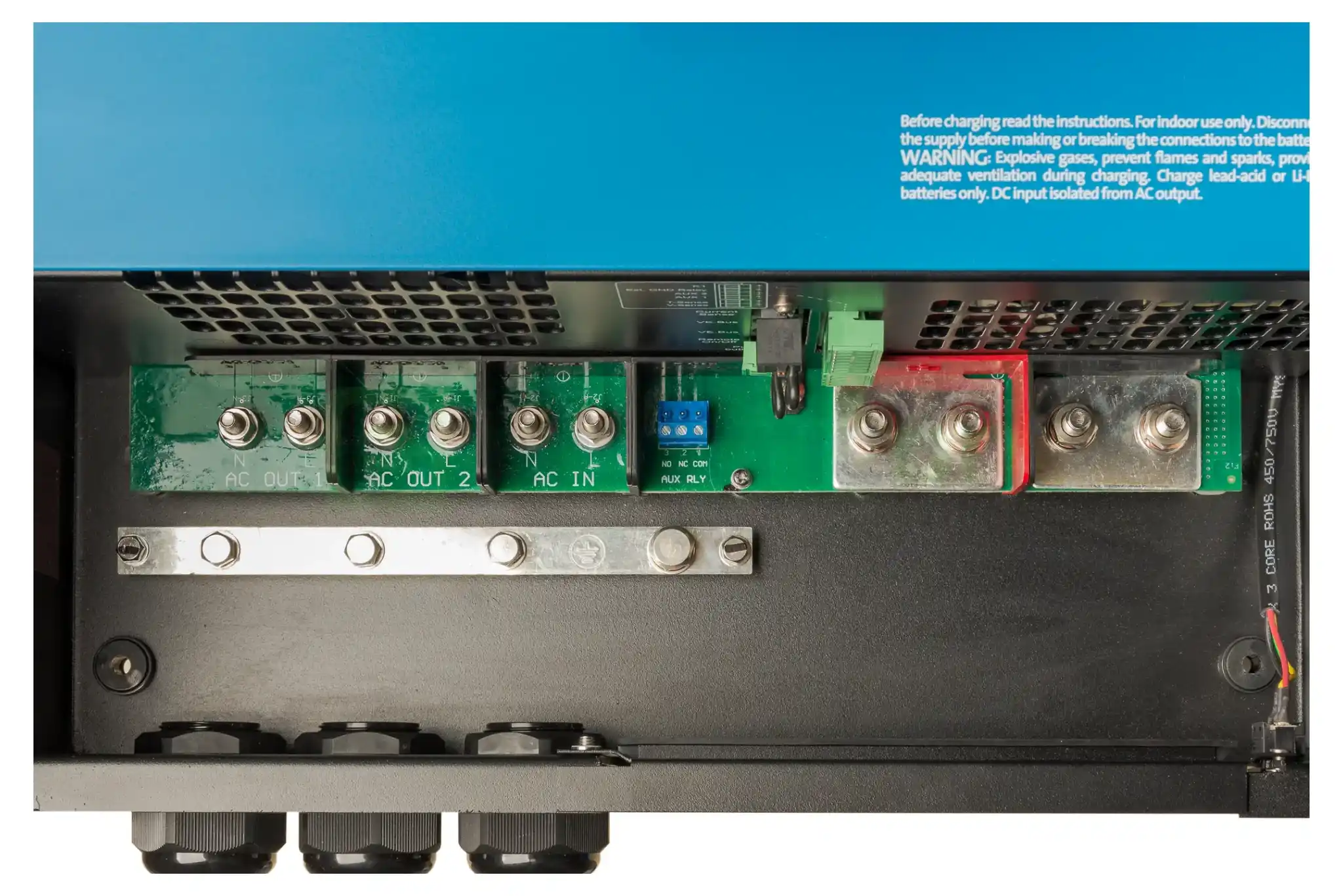

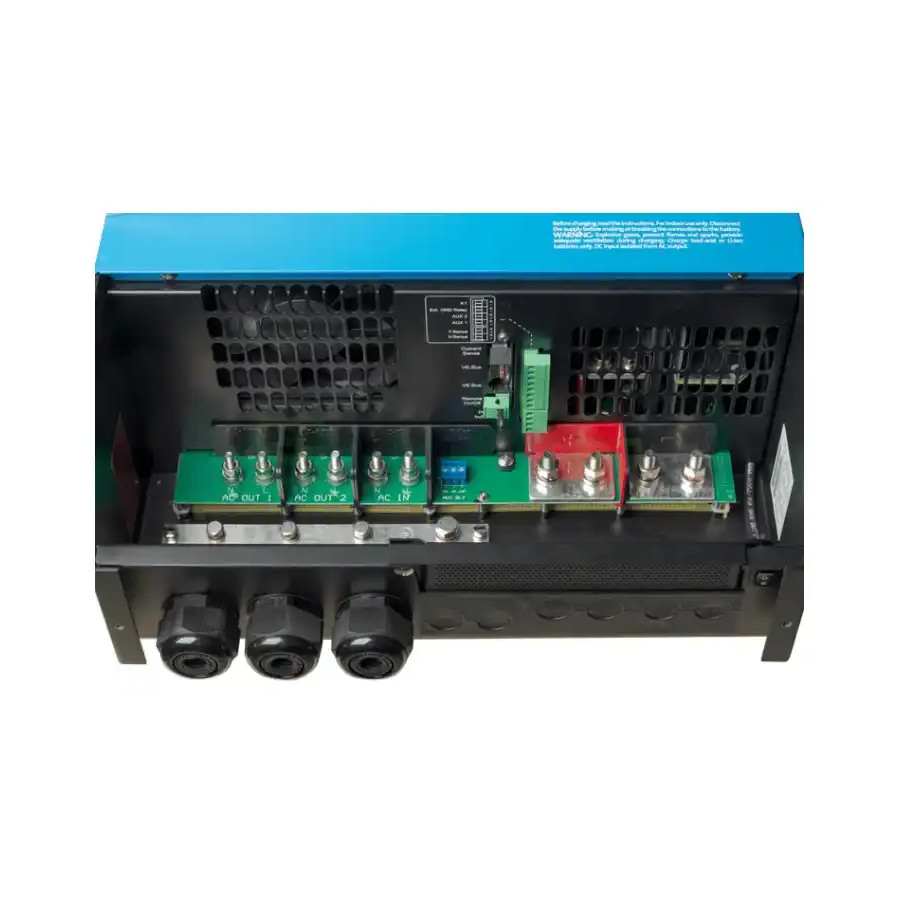

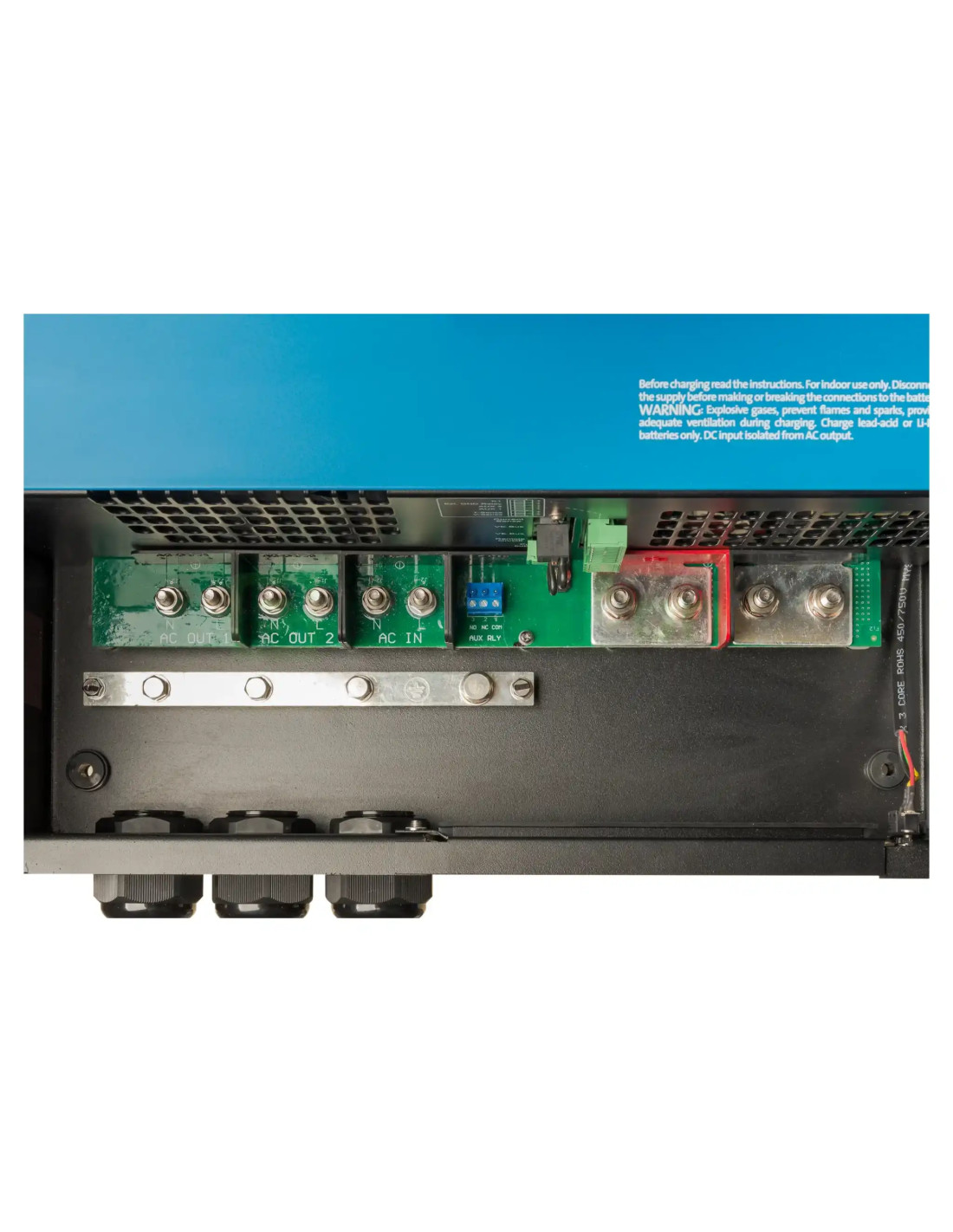

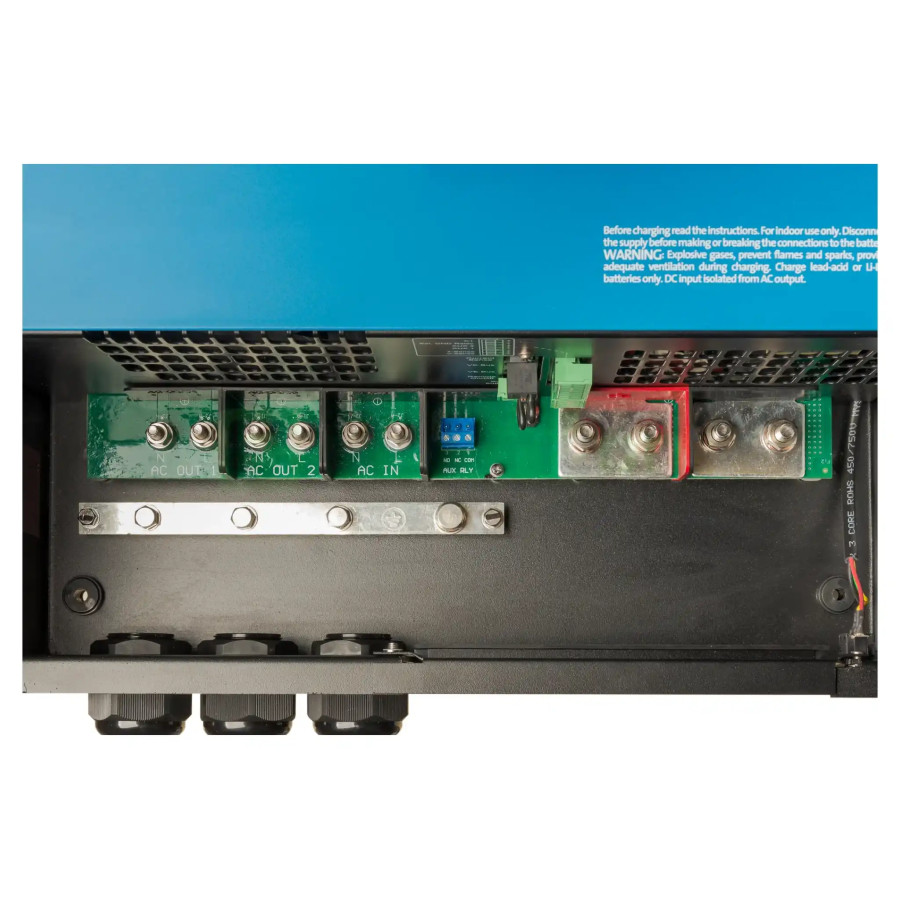

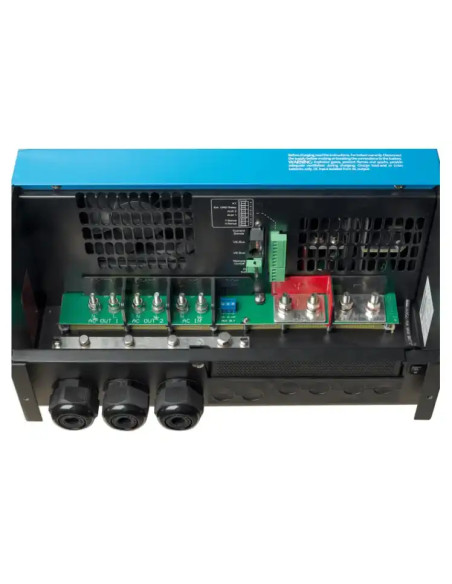

Conexiuni

• Bateria se leagă pe prezoane M8.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 2 × 95 mm² pe fiecare pol. Între 5 și 10 m, secțiunea recomandată este de 2 × 150 mm².
• Siguranța recomandată pe circuitul bateriei este de 600 A. Capacitatea recomandată a bateriei este de 300 … 1200 Ah.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță sau întrerupător automat, alese după sarcina și cablul folosite.
• Intrarea pentru senzor de curent extern permite PowerControl și PowerAssist cu măsurare pe circuitul de racord.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect un întrerupător diferențial montat pe ieșire.
• Două mufe RJ45 VE.Bus servesc legării cu alte aparate și panoului de comandă.
• Releul programabil suportă 230 V / 4 A c.a. și 4 A până la 35 V c.c. Poate fi setat ca alarmă sau ca semnal de pornire a generatorului.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.
• Se fixează pe un perete solid, din beton sau zidărie, care suportă greutatea de 80 kg.
• Carcasa este din oțel, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 48 V care au și o sursă de curent alternativ, chiar limitată.

• Sisteme cu generator, unde invertorul acoperă vârfurile scurte de putere. Generatorul poate fi astfel dimensionat mai mic.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea rețelei.
• Sisteme autonome cu baterie de 48 V, încărcate din panouri printr-un regulator MPPT.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• MultiPlus 48/5000/70-100, PMP485021010: baterie de 48 V, 5000 VA, încărcare cu până la 70 A.
• MultiPlus-II 48/3000/35-32 GX, PMP482306000: baterie de 48 V, 3000 VA, încărcare cu până la 35 A. Nu are ieșire pentru bateria de pornire.

Accesorii recomandate de producător

• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea curentului maxim de intrare.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
