Invertor-încărcător 48 V / 1600 VA, încărcare 20 A - Victron MultiPlus PMP482160000

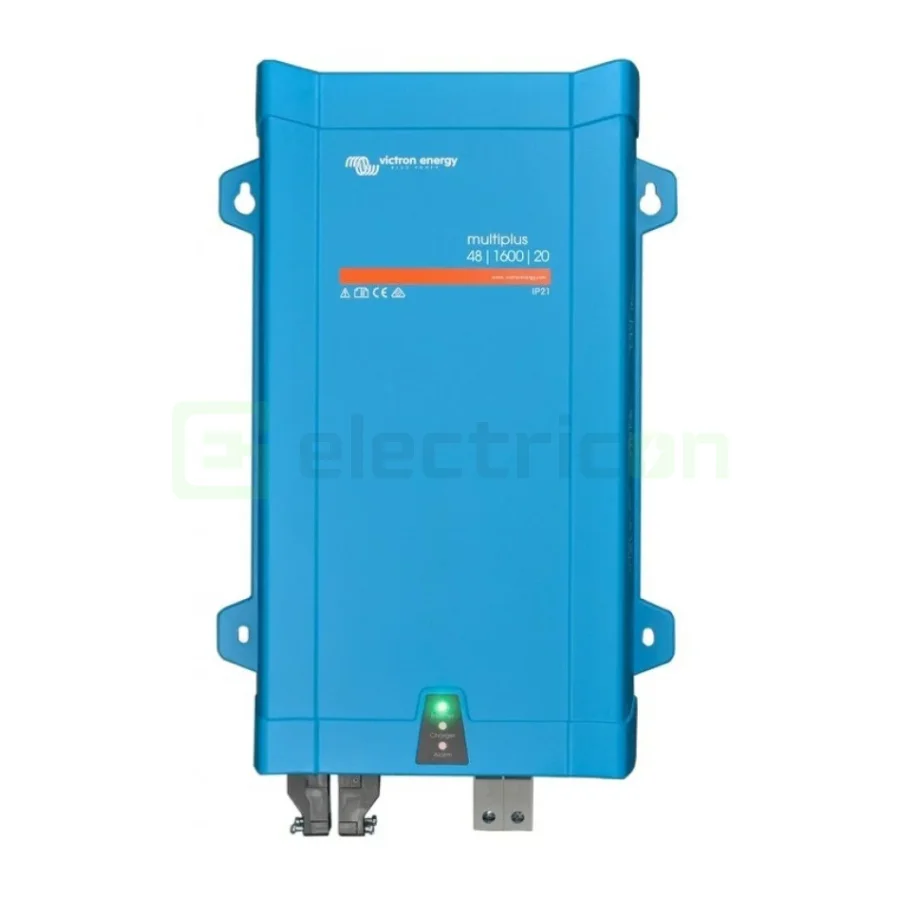

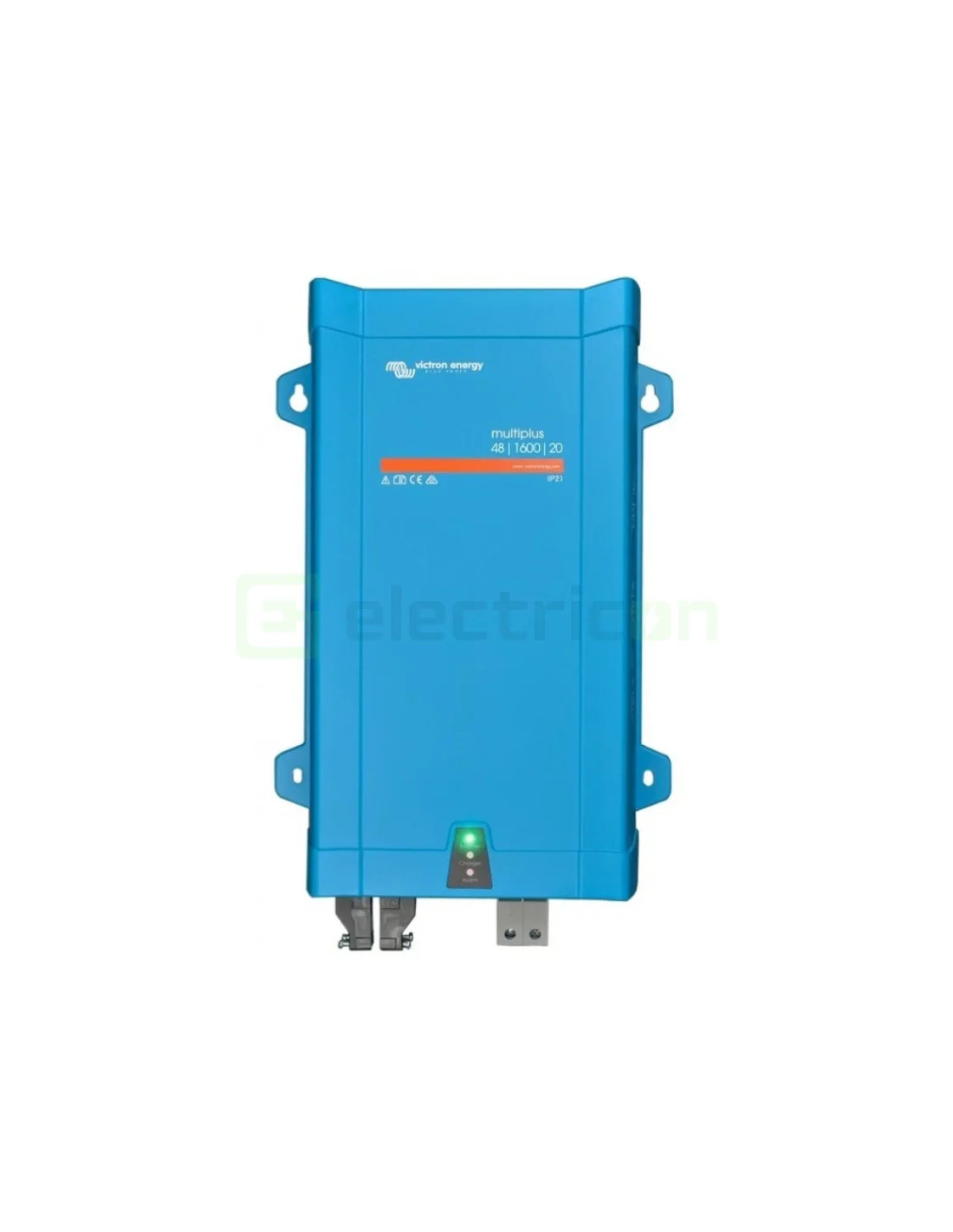

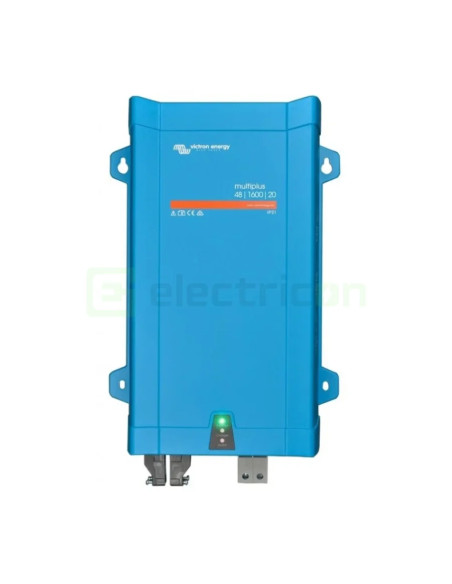

Invertor-încărcător Victron MultiPlus 48/1600/20-16, cod PMP482160000

MultiPlus 48/1600/20-16 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Când rețeaua sau generatorul sunt prezente, tensiunea de intrare trece spre consumatori, iar încărcătorul reface bateria. La căderea sursei de curent alternativ, invertorul preia consumatorii în mai puțin de 20 ms.

Varianta de 48 V încarcă cu până la 20 A și se leagă cu cabluri de baterie de 16 mm². Nu are ieșire pentru bateria de pornire.

Limite electrice de utilizare

• Puterea continuă este de 1300 W la 25 °C ambiant și scade la 800 W la 65 °C.
• Valoarea de 1600 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 2800 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 16 A. Curentul preluat din rețea prin aparat nu poate depăși această valoare.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 66 V c.c.
• Încărcătorul acceptă la intrare 187 … 265 V c.a., 45 … 65 Hz.
• Aparatul nu are intrare pentru panouri fotovoltaice. Panourile se leagă la baterie printr-un regulator de încărcare MPPT separat.
• Aparatul nu are ieșire pentru bateria de pornire.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

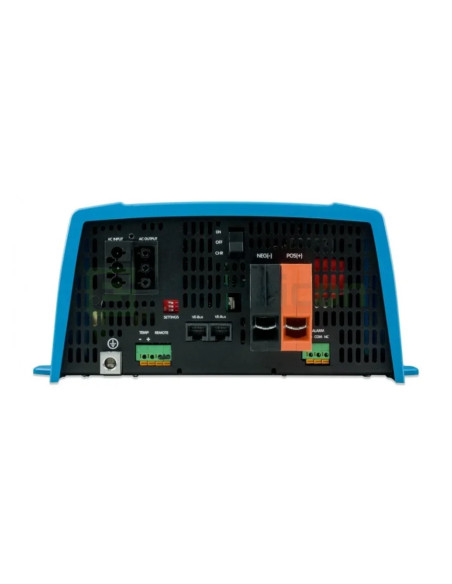

Conexiuni

• Pentru cabluri de baterie de 1,5 … 5 m, secțiunea recomandată este de 16 mm². Capacitatea recomandată a bateriei este de 40 … 200 Ah.
• Inversarea polarității deteriorează aparatul, inclusiv siguranța internă de c.c.
• Cablurile de intrare de c.c. și de c.a. se protejează cu siguranțe sau cu întrerupătoare automate.
• Intrarea și ieșirea de 230 V se leagă prin conectori G-ST18i, cu cablu flexibil cu trei conductoare.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect un întrerupător diferențial montat pe ieșire.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Releul programabil este setat din fabrică ca releu de alarmă. Suportă 230 V / 4 A c.a. și 4 A până la 35 V c.c.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.
• Răcirea se face cu ventilator. Funcționarea este admisă la -40 … +65 °C și la umiditate de maximum 95 %, fără condens.

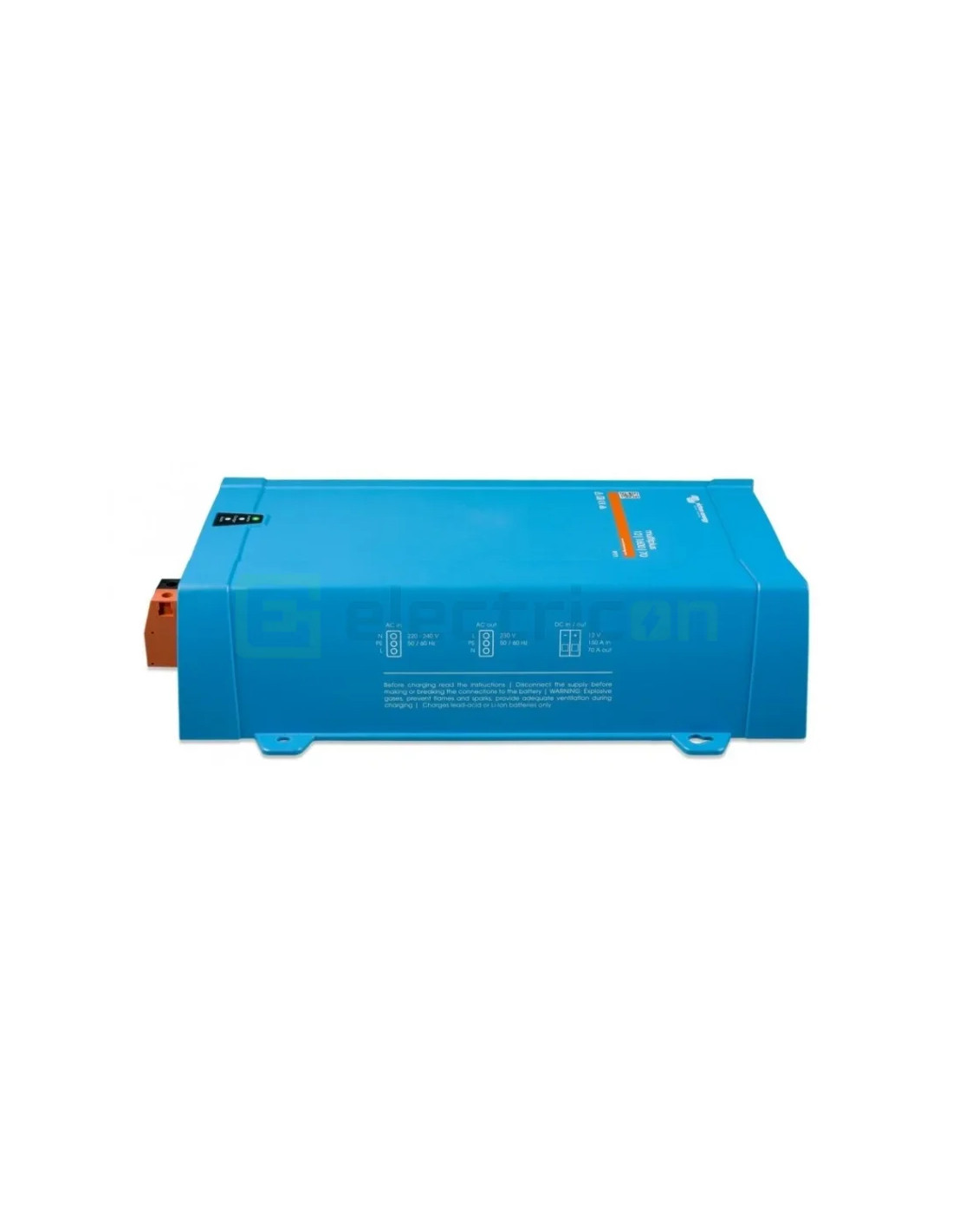

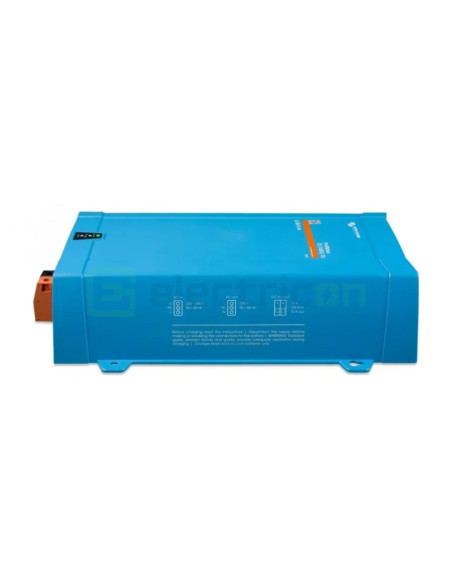

• Carcasa este din oțel și ABS, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.
• Aparatul nu necesită întreținere specifică. Conexiunile se verifică o dată pe an.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 48 V care au și o sursă de curent alternativ, chiar limitată.

• Autorulote și ambarcațiuni alimentate de la priza de cheu sau de camping. PowerControl limitează curentul cerut de la priză. PowerAssist completează din baterie vârfurile de consum.
• Sisteme cu generator, unde invertorul acoperă vârfurile scurte de putere. Generatorul poate fi astfel dimensionat mai mic.
• Alimentare neîntreruptibilă pentru calculatoare și echipamente de comunicații, la căderea rețelei.
• Sisteme autonome cu baterie de 48 V, încărcate din panouri printr-un regulator MPPT.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• MultiPlus 12/1600/70-16, PMP122160000: baterie de 12 V, 1600 VA, încărcare cu până la 70 A.
• MultiPlus 24/1600/40-16, PMP242160000: baterie de 24 V, 1600 VA, încărcare cu până la 40 A.
• MultiPlus 48/1200/13-16, PMP482120000: baterie de 48 V, 1200 VA, încărcare cu până la 13 A. Nu are ieșire pentru bateria de pornire.

Accesorii recomandate de producător

• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea curentului maxim de intrare.
• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizare locală și prin portalul VRM.
