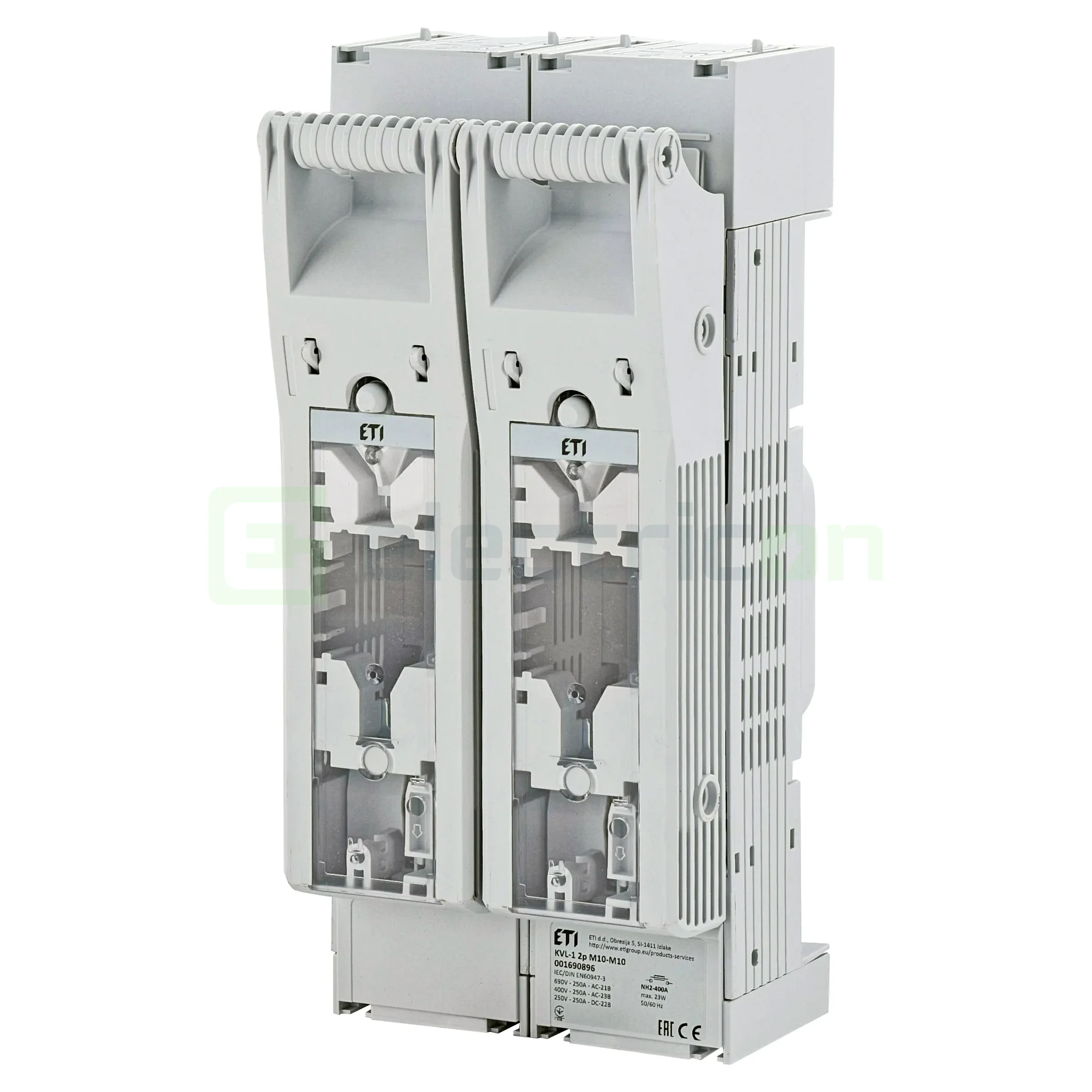

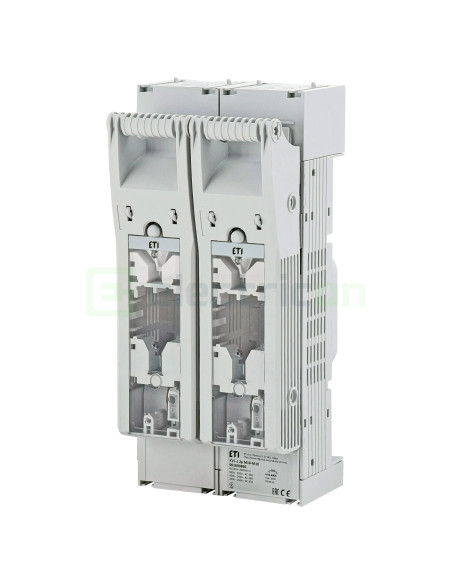

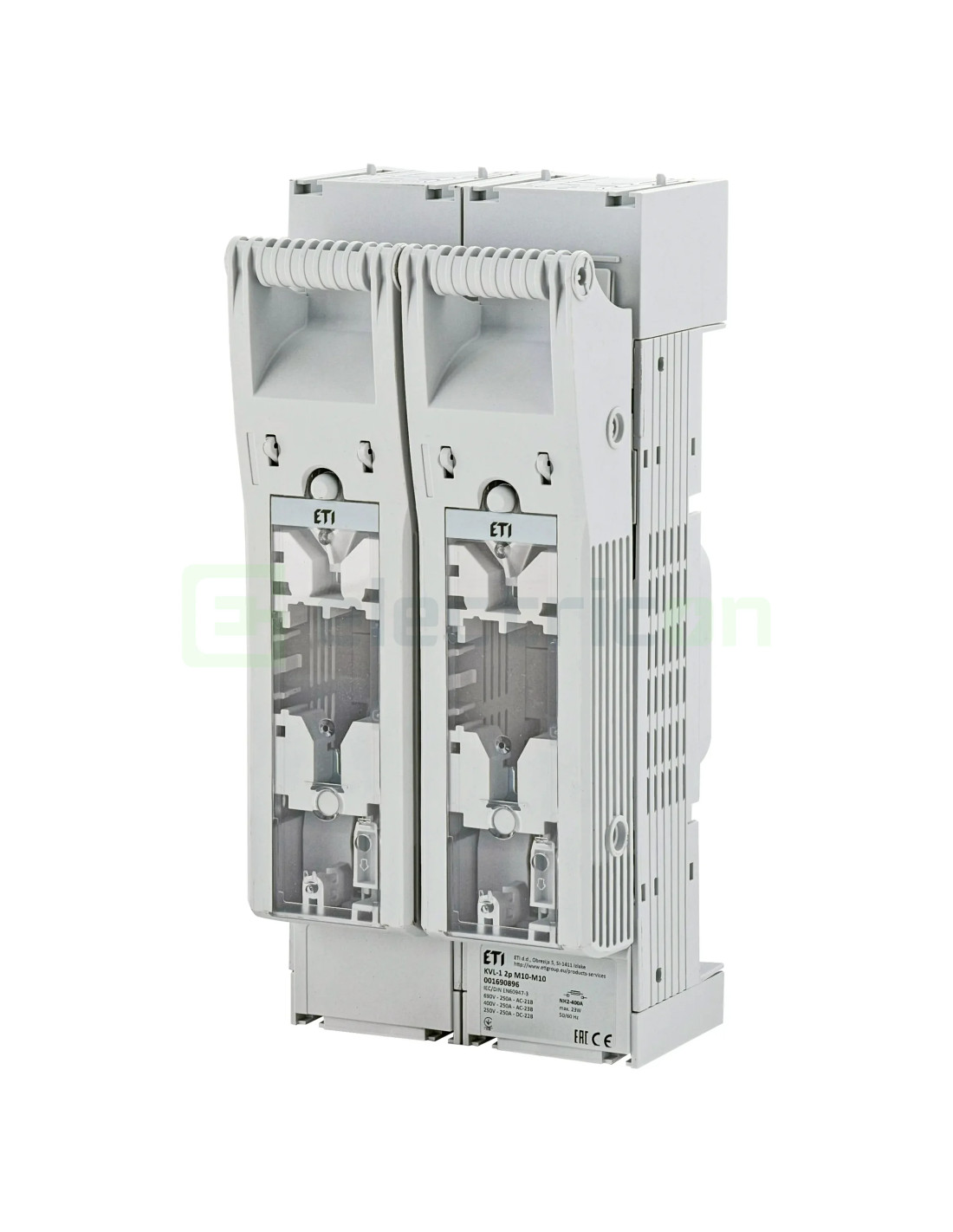

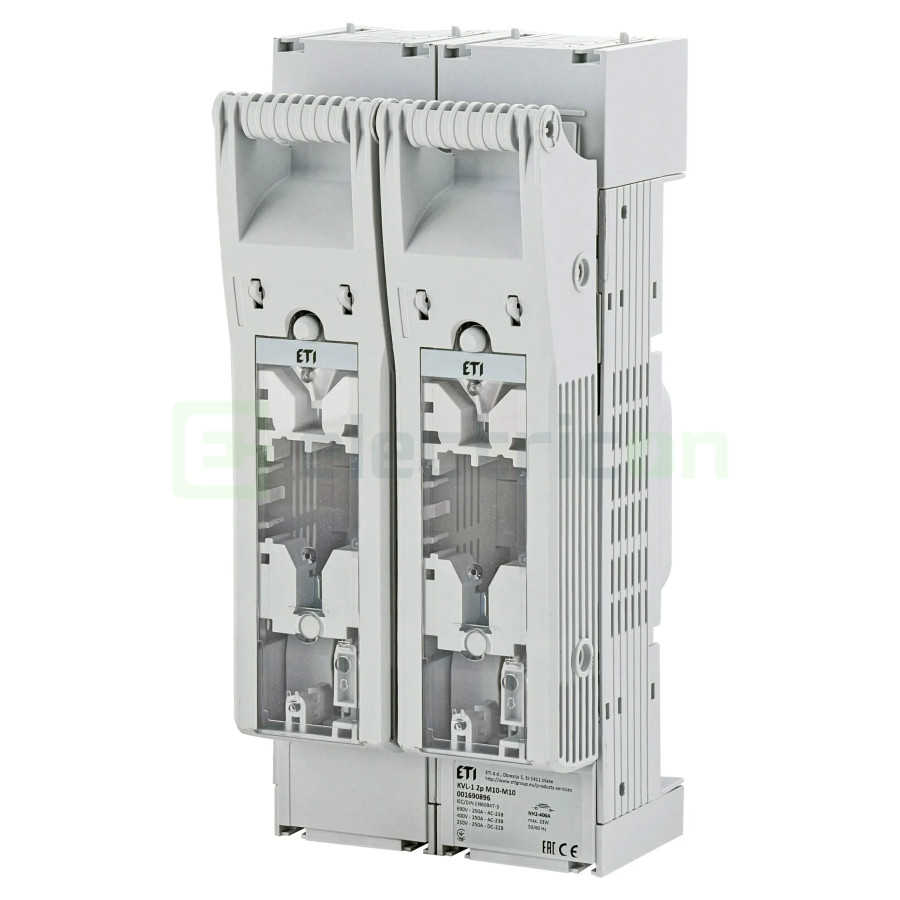

Soclu portfuzibil ETI 001690896 KVL-1 NH1 250A 2P
separator orizontal

Separator portfuzibil 2P - 250A (NH1) - KVL-1 M10-M10 - ETI - 001690896

Soclu portfuzibil ETI KVL-1 cod 001690896 — NH1, 250A, 2P, 690V AC/440V DC, separator orizontal.
  • Tip: soclu portfuzibil cu separator; Compatibil: siguranțe NH1; Poli: 2P; Curent: 250A; Tensiune: 690V AC / 440V DC
  • Montaj: orizontal podea/perete; Grad protecție: IP20; Material: termoplastic ignifug/ceramică; Temperatură: -5°C/+40°C
  • Aplicații: tablouri industriale putere medie 250A (separare/protecție circuite principale), distribuție energie industrial (separare mentenanță), protecție transformatoare 100-250kVA, tablouri motoare, instalații fotovoltaice/eoliene DC 440V; Avantaje: curent mare 250A, separare sigură mâner vizibil, compatibil NH1 universal
  • Siguranțe recomandate: ETI NH1 250A gG/gL/aM
CantitatePret / bucEconomisesti
1 buc573,72 lei-
3 buc+567,98 lei17,21 lei
5 buc+562,25 lei57,37 lei
15 buc+556,51 lei258,17 lei

573,72 lei
*Include TVA
La comanda
local_shipping Livrare in 15 zile lucratoare

Cod Produs: 001690896

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi



Credit module tbi bank 3.4.5

153.75 lei x 4 luni
Cere informatii
laptop Gama variata
de produse map-icon National
si european delivery Livrare
rapida network Oferte
personalizate info Info
utile handshake Partener
de incredere


Soclu portfuzibil, compatibil cu NH1, max 250A, 2P, KVL-1 2p M10-M10, ETI, 001690896 – Separator orizontal pentru siguranțe fuzibile NH1, 2 poli, cu terminale M10.

ETI KVL-1 2p M10-M10 (001690896) este un soclu portfuzibil (separator cu siguranțe fuzibile) orizontal pentru siguranțe tip NH1, cu 2 poli, curent nominal 250A, tensiune nominală 690V AC / 440V DC, terminale conexiune principale M10-M10 (tip șurub plat), categorie utilizare AC-23B, DC-22B, cu funcție întrerupător general și separator de siguranță, montaj pe panou sau placă de bază, destinat protecției și separării circuitelor de distribuție în instalații industriale.

KVL-1 2p – Separator profesional pentru siguranțe NH1 în distribuții industriale bipolare


Soclul portfuzibil ETI KVL-1 2p M10-M10 este un dispozitiv de separare și protecție pentru circuite de distribuție electrică de putere medie, utilizând siguranțe fuzibile tip NH1 (mărime 1, conform DIN VDE 0636-2). Cu curent nominal de 250A și tensiune până la 690V AC (sau 440V DC), este proiectat pentru aplicații industriale bipolare (2 poli), oferind separare vizibilă și sigură a circuitului pentru lucrări de întreținere. Terminalele cu șurub plat M10 permit racordarea sigură a cablurilor sau barelor de cupru cu secțiuni mari (10–150 mm² Cu/Al conform anexelor tehnice). Separatorul funcționează atât ca întrerupător general (main switch), cât și ca separator de siguranță (safety switch), având mâner de acționare pe capac pentru manevră ușoară. Curentul condiționat de scurtcircuit (testare cu siguranțe gG) este de 120 kA la 500V / 100 kA la 690V, asigurând protecție robustă în rețele cu curenti de scurtcircuit ridicate. Construcția permite montaj pe panou sau placă metalică, cu dimensiuni compacte (138 x 305 x 117 mm net) și greutate de 1,88 kg.

Avantajele soclului ETI KVL-1 2p M10-M10

  • Separare sigură vizibilă: Funcție întrerupător general și separator de siguranță, cu mâner de acționare și blocare poziție.
  • Curent nominal 250A: Pentru siguranțe NH1 până la 250A, potrivit distribuții industriale de putere medie.
  • Tensiune largă AC/DC: 690V AC / 440V DC, versatil pentru distribuții în curent alternativ și aplicații DC (fotovoltaice, baterii).
  • Terminale M10 robuste: Conexiune cu șurub plat pentru cabluri și bare de cupru mari, cuplu 30–35 Nm.
  • Protecție scurtcircuit ridicată: Curent condiționat 120 kA (500V) / 100 kA (690V) cu siguranțe gG.
  • Montaj panou/placă: Potrivit pentru tablouri industriale, dulapuri de distribuție și panouri de comandă.

Specificații tehnice Soclu portfuzibil ETI KVL-1 2p M10-M10 001690896

Cod producător 001690896 (KVL-1 2p M10-M10)
Cod EAN 3838895822967
Producător ETI Elektroelement d.o.o., Slovenia
Tip produs Separator orizontal pentru siguranțe fuzibile (Fuse switch disconnector)
Gama KVL – Separatoare orizontale tip NH
Mărime siguranțe NH1 (conform DIN VDE 0636-2)
Curent nominal (In) 250A (cu siguranțe NH1 max 250A gG)
Număr poli 2 poli
Tensiune nominală AC (Ue) 400V AC, 500V AC, 690V AC
Tensiune nominală DC 250V DC, 440V DC
Tensiune izolație (Ui) 1000V AC
Tensiune impuls suportată (Uimp) 8 kV
Categorie utilizare AC-23B, AC-22B, AC-21B (AC) / DC-22B, DC-21B (DC)
Curent termic convențional (Ith) 250A (cu siguranțe), 325A (cu legături solide)
Curent condiționat scurtcircuit 120 kA la 500V / 100 kA la 690V (testare cu siguranțe gG)
Curent de scurtă durată (Icw) 8,6 kA / 1s
Pierderi putere maxime (fără siguranțe) 23 W (la Ith)
Tip terminale principale Șurub plat M10 (ambele capete)
Cuplu strângere terminale M10 30–35 Nm
Secțiune terminale principale 10–150 mm² Al/Cu (conductor rotund), bare laminate 6x16x0,8 Cu / 11x21x1 Cu
Tip element control Mâner capac (Cover grip)
Funcție întrerupător general Da (Main switch)
Funcție separator de siguranță Da (Safety switch)
Grad protecție (IP) IP20 (față închisă), IP10 (față deschisă), IP2XC (cu capac lateral)
Temperatură ambiantă -25 °C ... +55 °C
Categorie supratensiune III
Grad poluare 3
Montaj Panou / placă de bază (Floor mounting)
Poziție montaj Orizontală, verticală

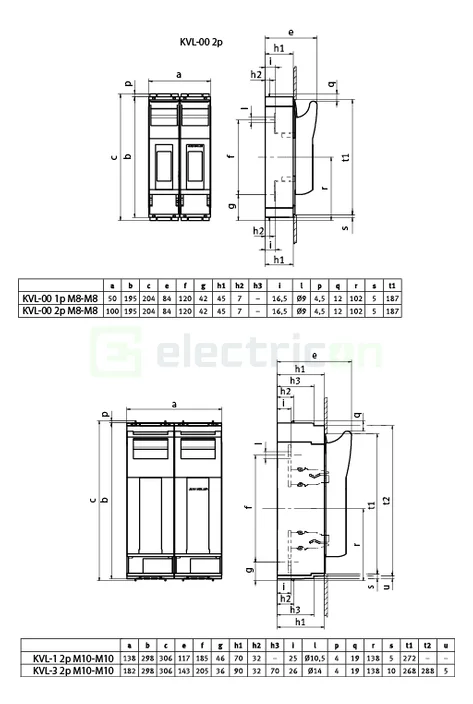

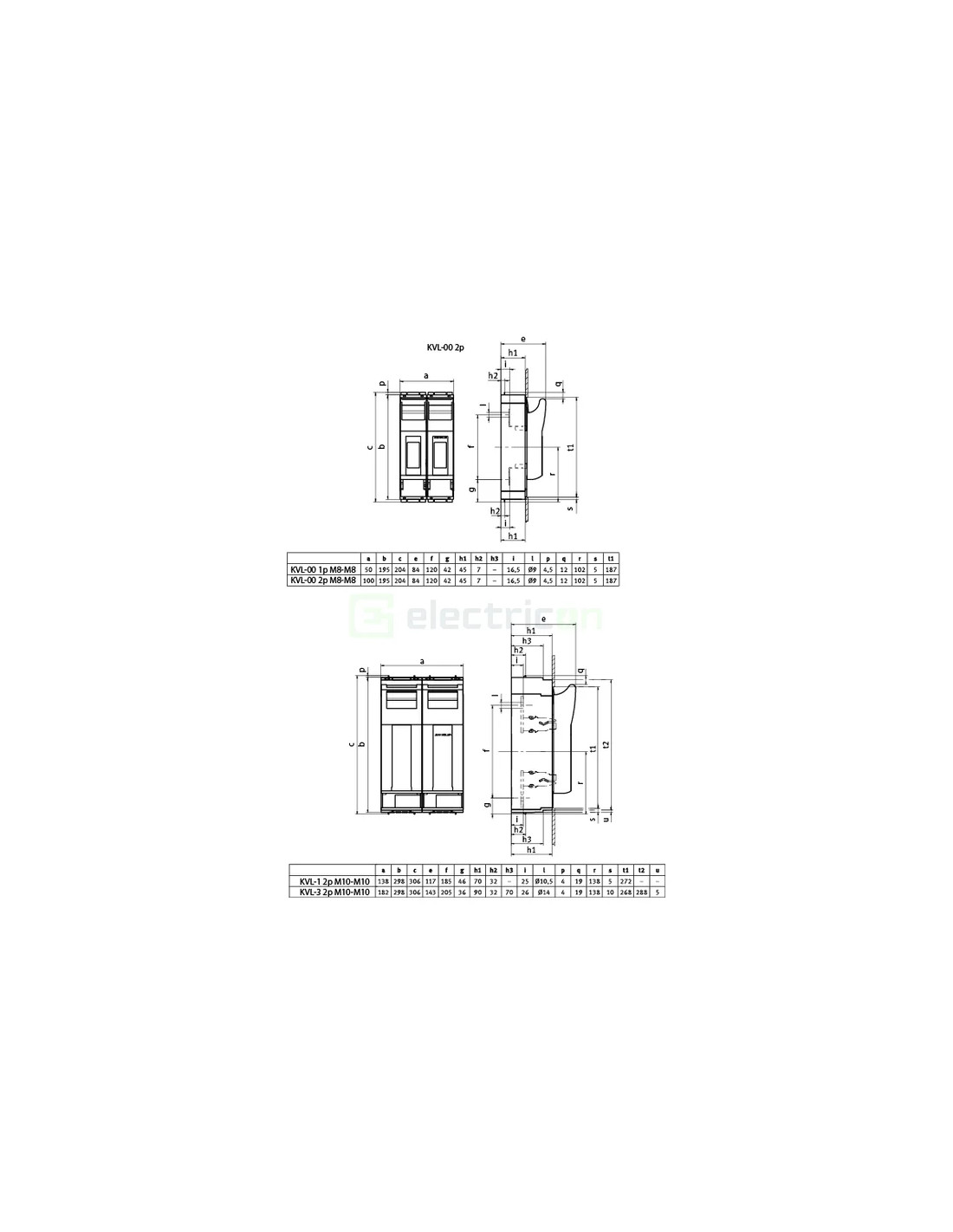

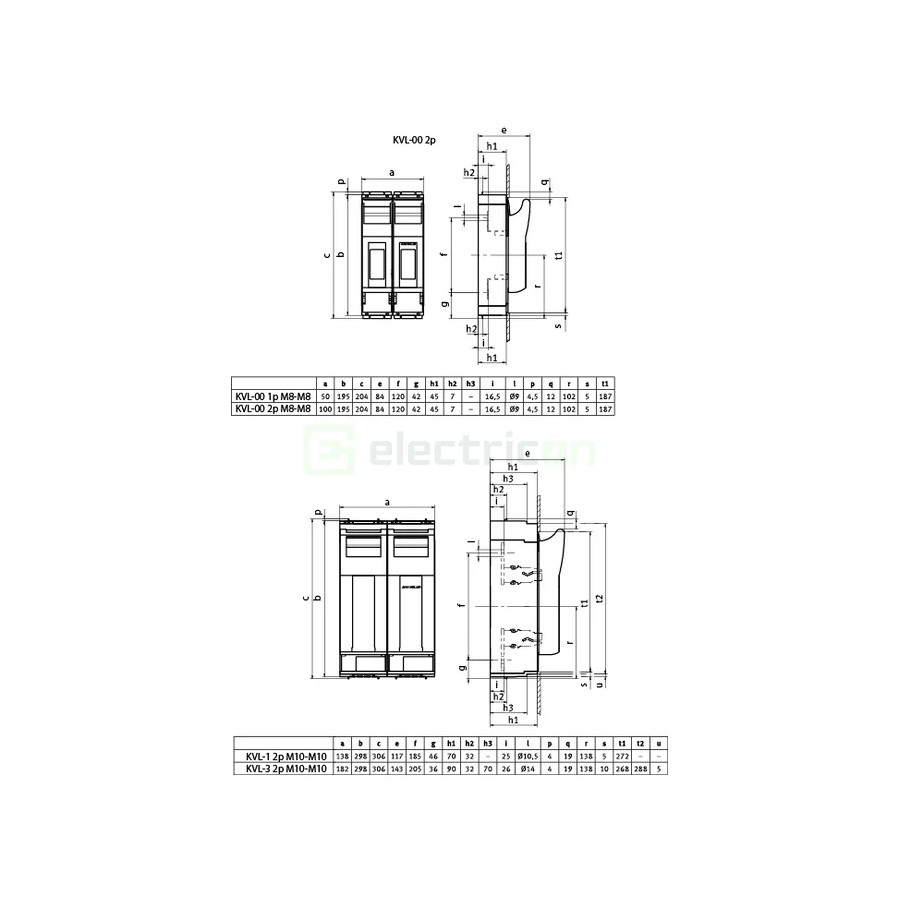

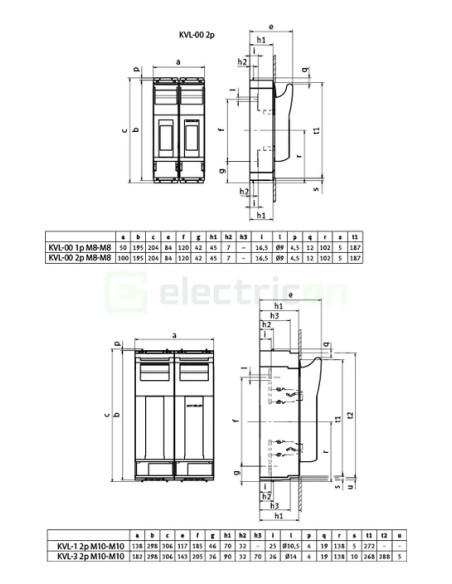

Dimensiuni nete (L x H x D) 138 x 305 x 117 mm
Standarde aplicabile IEC/EN 60947-3
Greutate netă 1.8 kg
Greutate brută 2 kg


Aplicații recomandate

  • Tablouri de distribuție industriale – separare și protecție circuite de alimentare până la 250A.
  • Dulapuri de comandă motoare, pompe, ventilatoare și echipamente industriale trifazice.
  • Sisteme fotovoltaice și stocare energie (aplicații DC până la 440V).
  • Separare circuite pentru lucrări de întreținere și service în instalații industriale, comerciale și infrastructură.


Garanție

Garanție persoane juridice 1 an
Garanție persoane fizice 2 ani

🌐 Link producător

Tag-uri căutare
  • soclu portfuzibil eti kvl-1 2p nh1 250a
  • separator sigurante fuzibile 001690896 m10
  • intrerupator general separator siguranta 690v
  • fuse switch disconnector nh1 bipolar industrial
Curent nominal
250 A
Tensiune
690 V
Numar de poli
2P
Marime
NH1
Tip curent
AC/DC (curent alternativ și continuu)
Tip
separator portfuzibil siguranțe fuzibile NH
001690896
3838895822967

Fișă tehnică 001690896

883.85KB Descarcă
