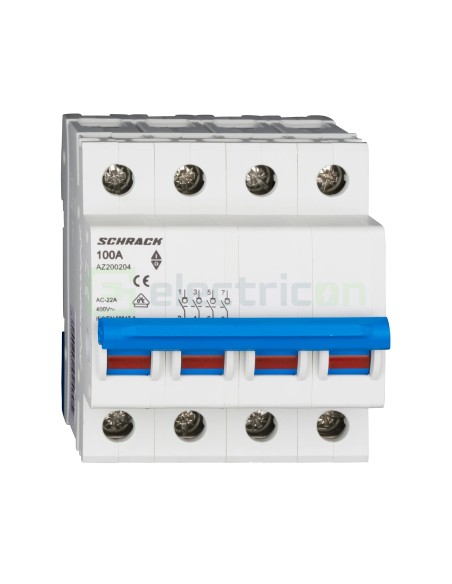

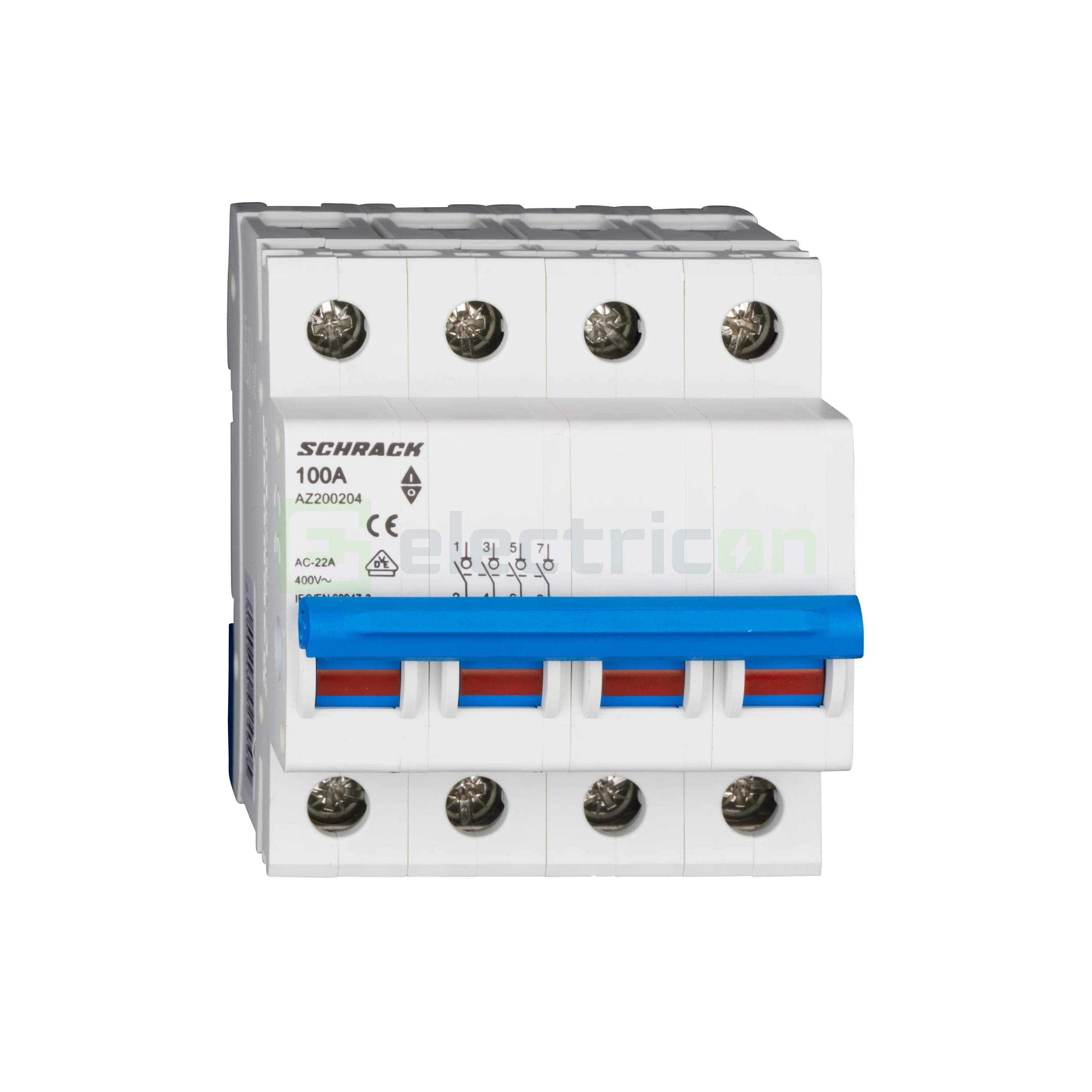

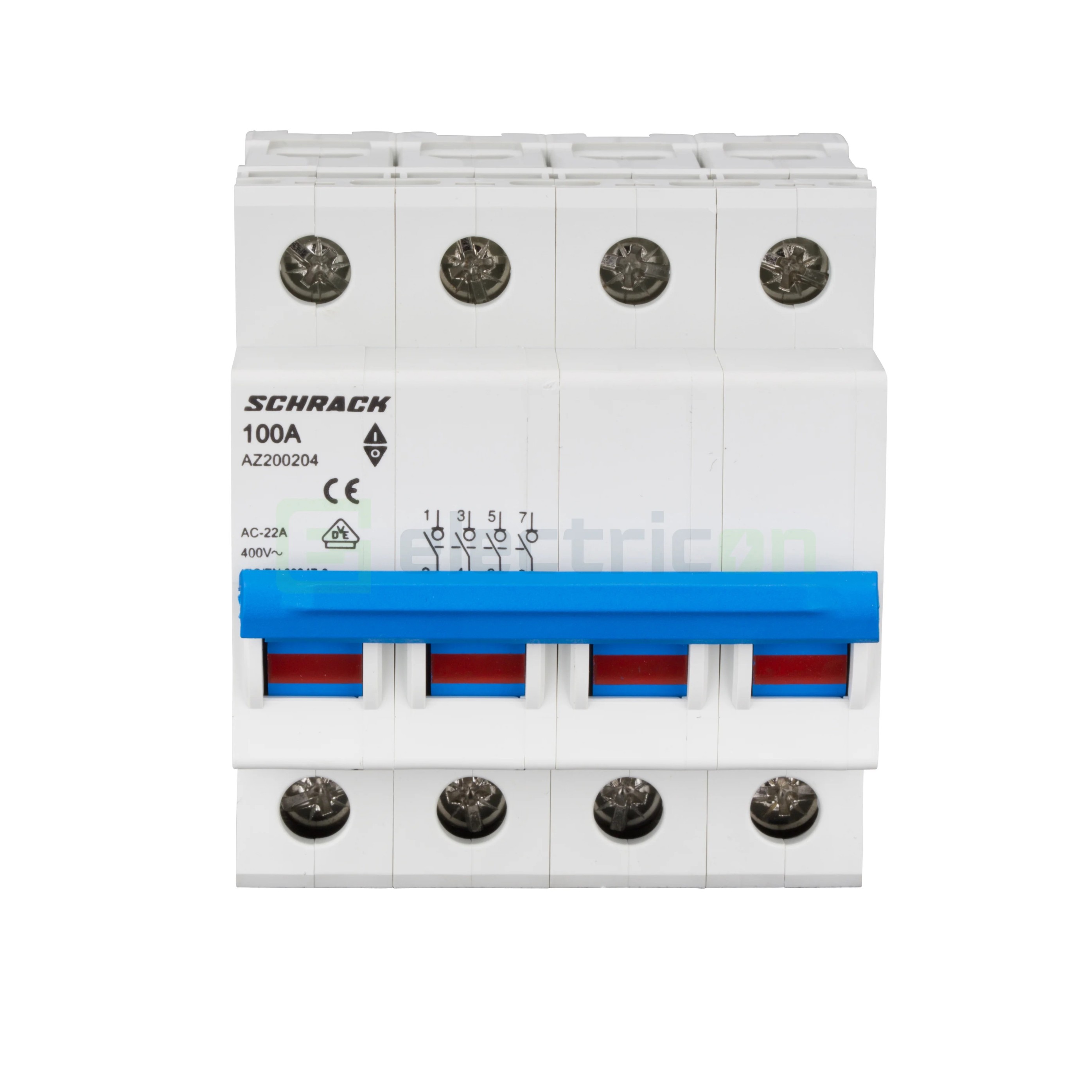

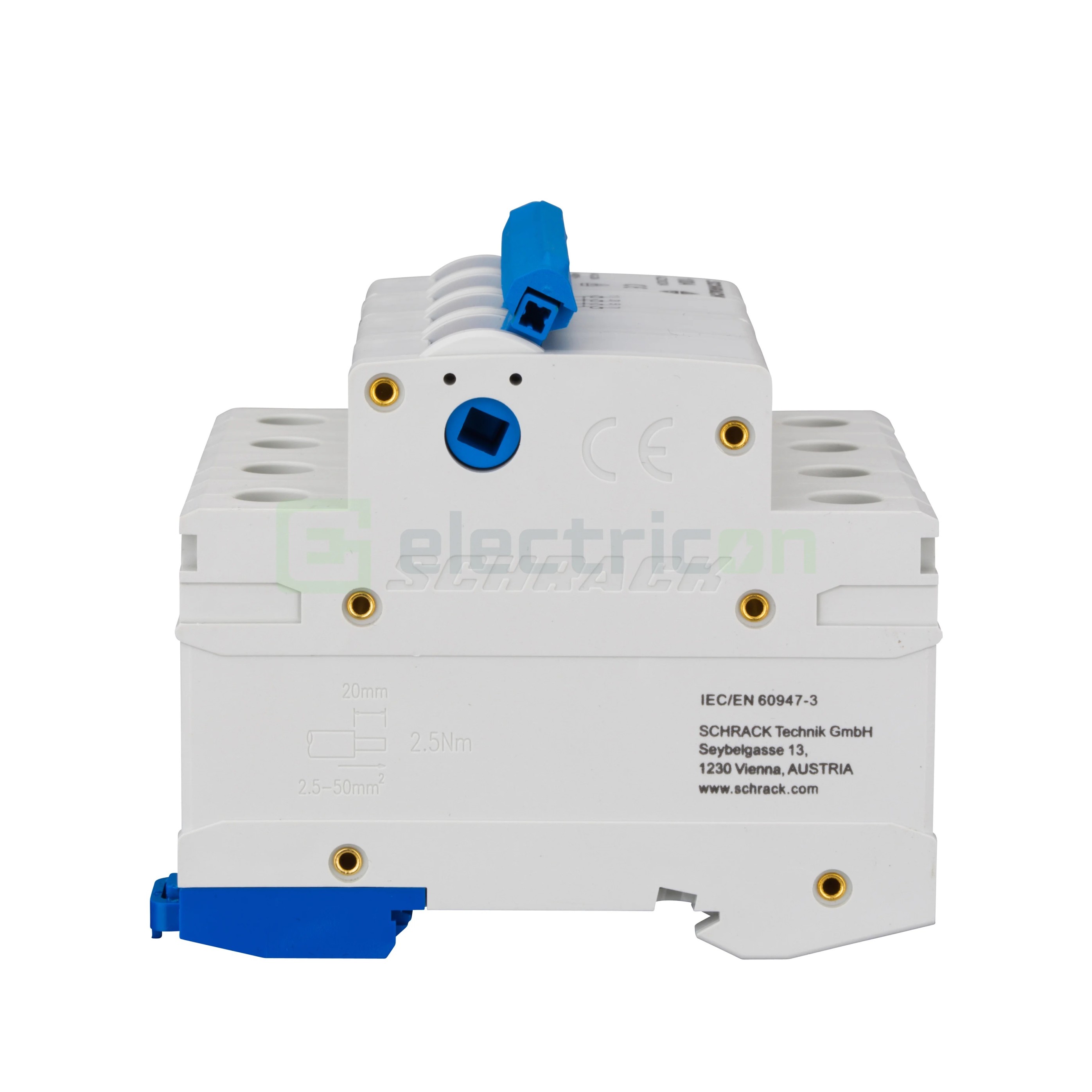

Separator de sarcină modular 4P 100 A Schrack AMPARO AZ200204
Separatorul de sarcină AMPARO AZ200204 comută simultan toți cei 4 poli ai circuitului. Lucrează în categoria AC-22A conform IEC/EN 60947-3. În poziția deschis îndeplinește cerințele funcției de separare. Se folosește ca separator principal la intrarea unui tablou de distribuție.
Varianta de 100 A este a treia treaptă de curent din seria AMPARO cu 4 poli. Puterea disipată de aparat este de 40 W. Curentul nominal de scurtă durată admisibil este de 1 200 A, timp de 1 s.
Limite electrice de utilizare
Tensiunea nominală de utilizare este 230/400 – 240/415 V AC, la 50/60 Hz. Curentul nominal de utilizare Ie este de 100 A, în categoria AC-22A. Curentul nominal de scurtă durată admisibil Icw este 12 × Ie, adică 1 200 A timp de 1 s. Tensiunea nominală de izolație Ui este de 500 V. Tensiunea nominală de ținere la impuls Uimp (1,2/50) este de 4 kV.
Aparatul nu are declanșatoare de protecție la suprasarcină sau la scurtcircuit. Protecția circuitului se asigură cu un aparat separat, montat în amonte. Valorile nominale sunt definite numai pentru curent alternativ. Circuitele de curent continuu, cum sunt cele fotovoltaice, cer separatoare cu valori nominale în c.c.
Conexiuni

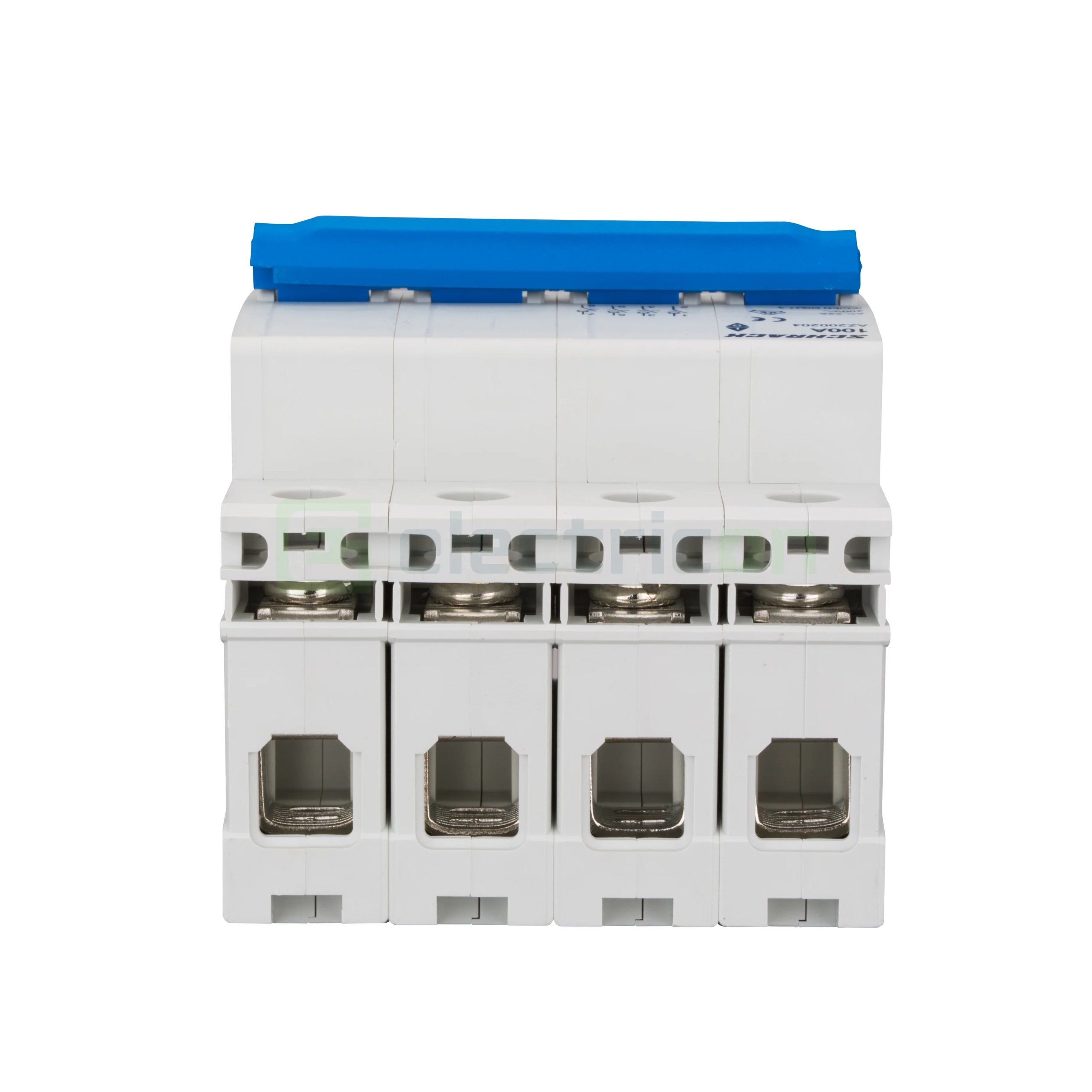

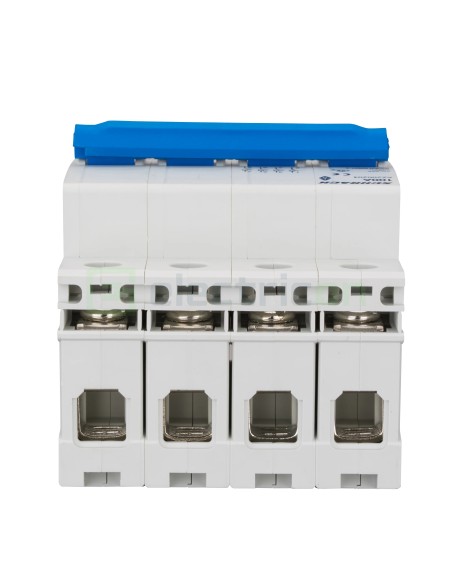

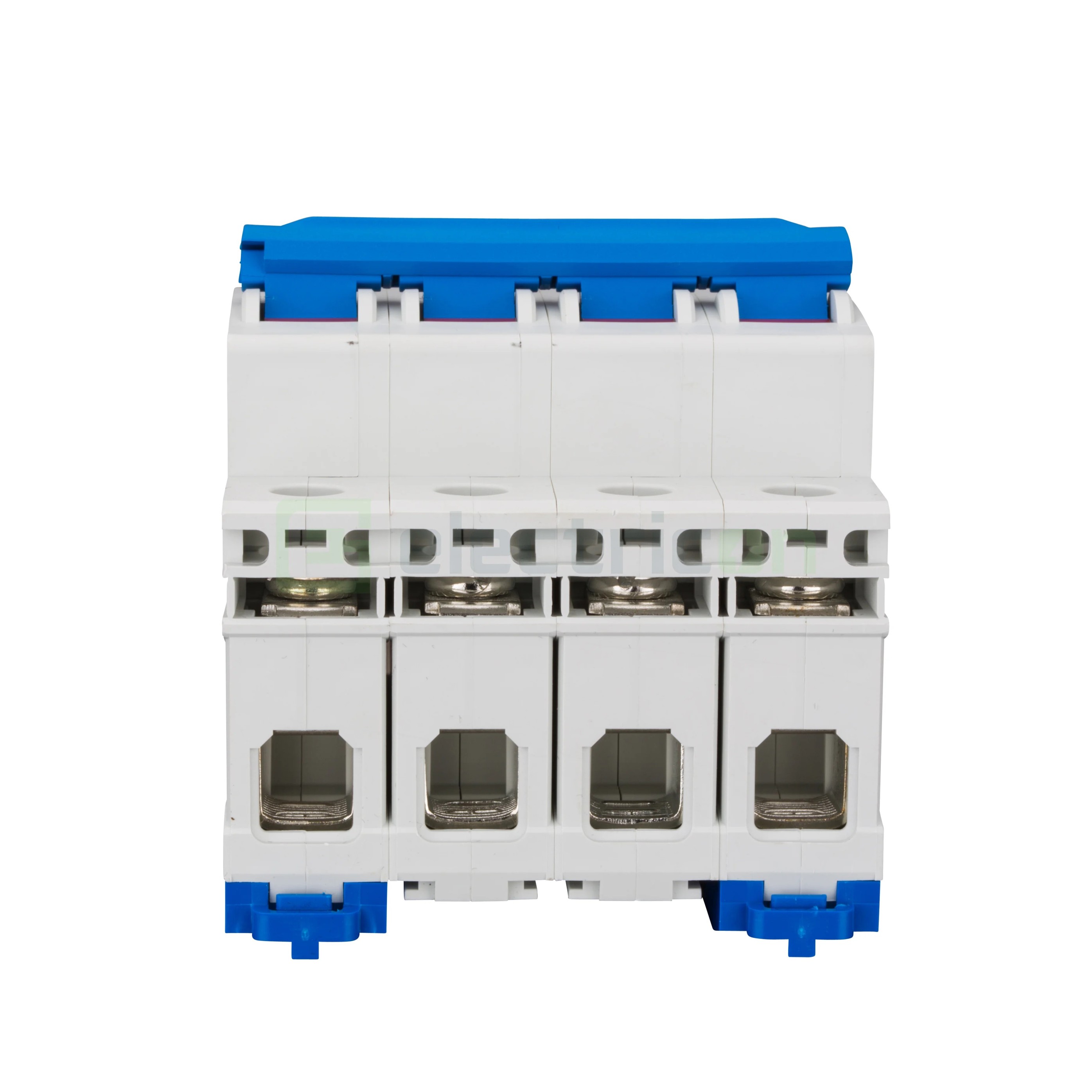

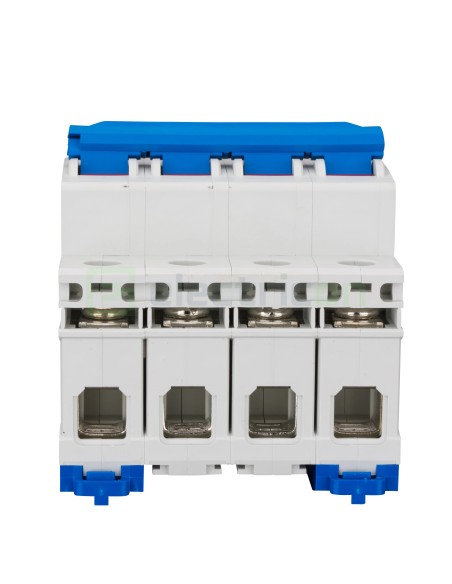

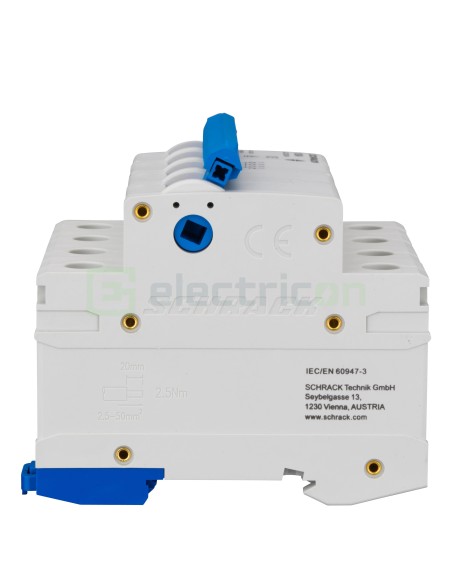

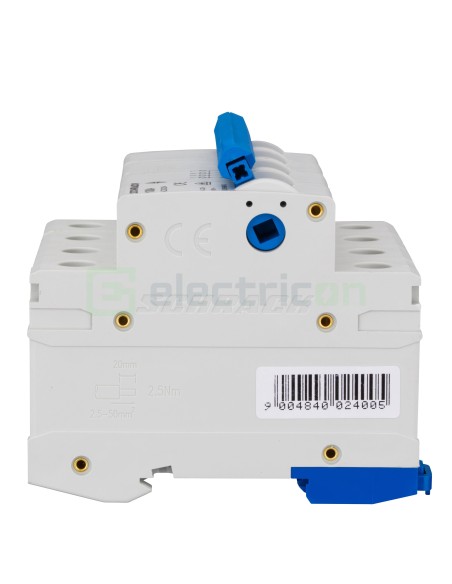

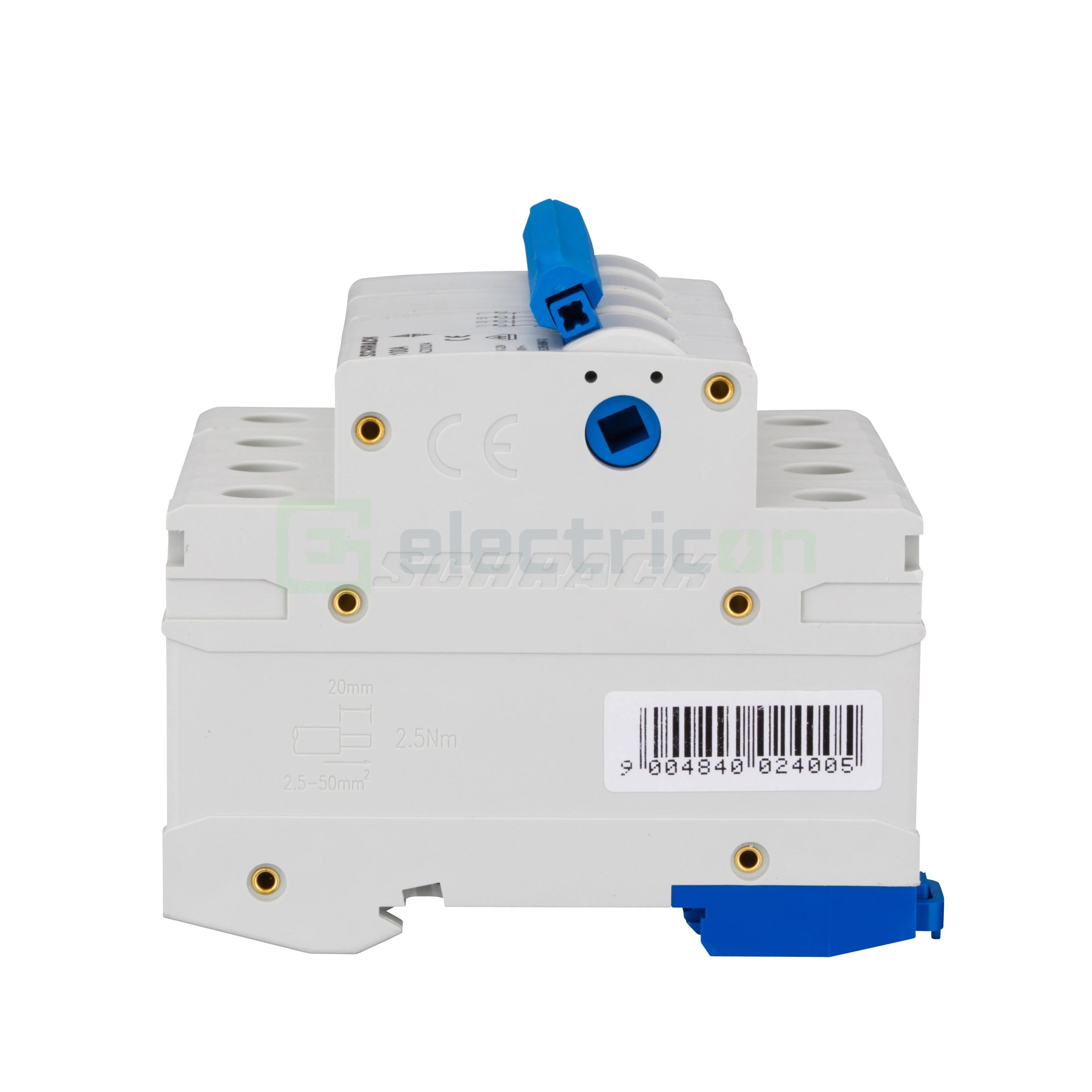

Bornele acceptă conductori de cupru multifilari sau flexibili cu manșon, de 2,5 … 50 mm². Cuplul de strângere este de 2,5 Nm, iar lungimea de dezizolare este de 20 mm. În locul cablului, bornele pot primi bare de distribuție tip U (furcă) sau tip pin, de 35 mm². Alimentarea se poate face atât pe la partea superioară, cât și pe la cea inferioară. Bornele de intrare sunt marcate 1, 3, 5, 7, iar cele de ieșire 2, 4, 6, 8.
Montaj și construcție

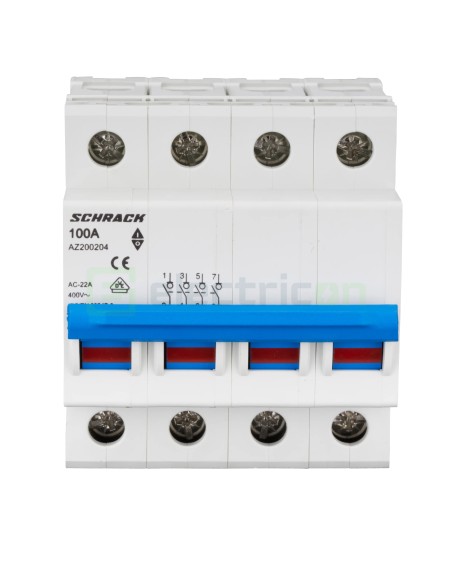

Se montează pe șină DIN de 35 mm conform EN 60715, prin clipsare rapidă. Ocupă 4 module de 18 mm, adică 72 mm lățime. Un indicator de poziție în roșu și verde arată starea contactelor. Gradul de protecție este IP20, iar gradul de poluare admis este 2. Temperatura ambiantă de funcționare este între −25 °C și +55 °C, condiția AA7 conform EN 60364-5-51.
Anduranța electrică depășește 1 500 de cicluri de comutare, iar cea mecanică 8 500 de cicluri. Aparatul are certificare VDE. Montajul se face numai de către un electrician calificat.
Aplicații
- Separator principal la intrarea unui tablou de distribuție de joasă tensiune.
- Separarea unui grup de circuite pentru lucrări de întreținere, cu aparatul în poziția deschis.
- Comutarea manuală sub sarcină a circuitelor cu sarcini mixte, în limitele categoriei AC-22A.
Variante înrudite din serie
Seria AMPARO cu 4 poli are aceleași dimensiuni, borne și montaj la toate treptele de curent. Variantele diferă prin curentul nominal și prin puterea disipată.
- 32 A, putere disipată 12 W: Schrack AMPARO AZ200244
- 63 A, putere disipată 28 W: Schrack AMPARO AZ200264
- 125 A, putere disipată 60 W: Schrack AMPARO AZ200224
Date tehnice
| Producător |
Schrack Technik |
| Cod producător |
AZ200204 |
| Denumire producător |
Main Load-Break Switch (Isolator) 100A, 4-pol |
| Serie |
AMPARO |
| Număr de poli |
4 |
| Tensiune nominală de utilizare Ue |
230/400 – 240/415 V AC |
| Frecvență nominală |
50/60 Hz |
| Tensiune nominală de izolație Ui |
500 V |
| Tensiune nominală de ținere la impuls Uimp (1,2/50) |
4 kV |
| Tensiune de încercare dielectrică la frecvență industrială |
2 kV, 5 s |
| Curent nominal de utilizare Ie |
100 A |
| Categorie de utilizare |
AC-22A |
| Curent nominal de scurtă durată admisibil Icw |
12 × Ie (1 200 A), 1 s |
| Putere disipată |
40 W |
| Anduranță electrică |
> 1 500 cicluri de comutare |
| Anduranță mecanică |
> 8 500 cicluri de comutare |
| Tip borne |
cablu / bară tip U (furcă) / bară tip pin |
| Alimentare |
pe la partea superioară sau inferioară |
| Secțiune conductor |
2,5 … 50 mm² |
| Tip conductor |
cupru, multifilar sau flexibil cu manșon |
| Secțiune bornă pentru bară |
35 mm² |
| Cuplu de strângere |
2,5 Nm |
| Lungime de dezizolare |
20 mm |
| Mod de montaj |
șină DIN 35 mm, EN 60715, clipsare rapidă |

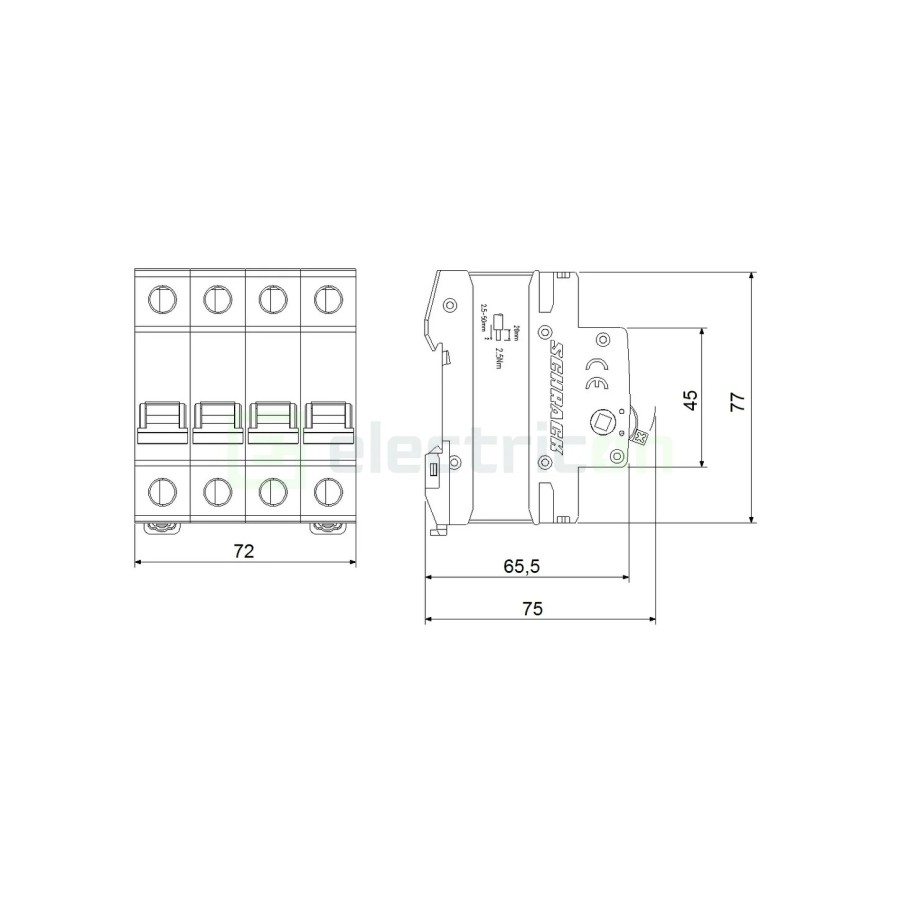

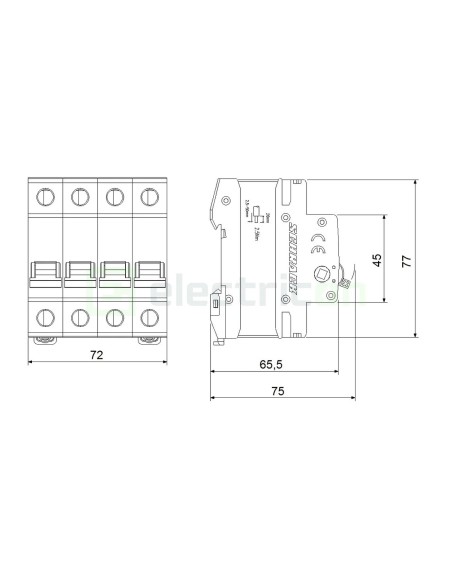

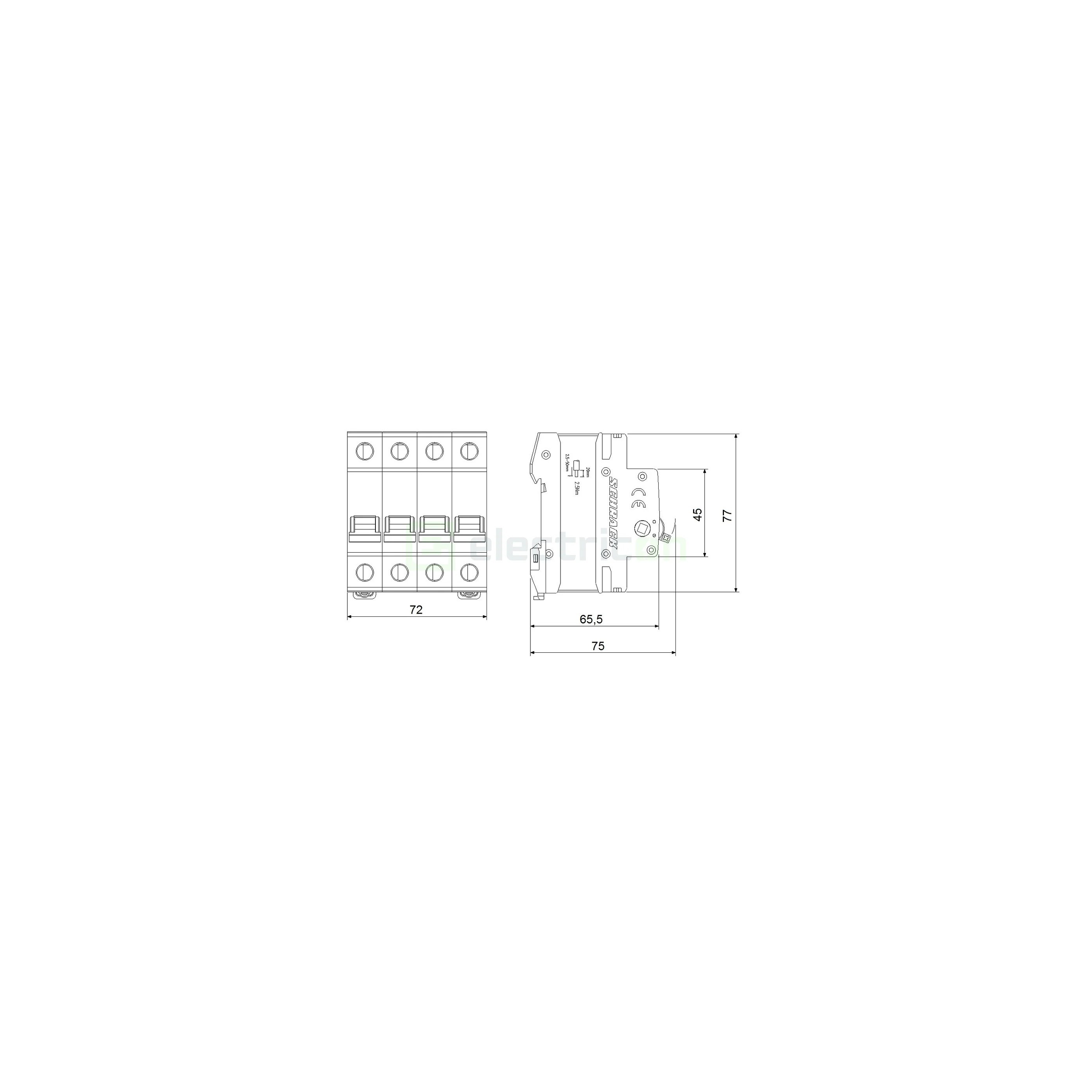

| Lățime |
72 mm (4 module) |
| Înălțime |
77 mm |
| Adâncime |
75 mm |
| Greutate |
0,35 kg |
| Temperatură ambiantă de funcționare |
−25 … +55 °C (AA7, EN 60364-5-51) |
| Temperatură de depozitare |
−25 … +70 °C |
| Grad de poluare |
2 |
| Grad de protecție |
IP20 |
| Standard |
IEC/EN 60947-3 |
| Certificări |
VDE |
| Ambalare |
1 buc. / 3 buc. / 45 buc. |
| EAN |
9004840024005 |
Întrebări frecvente
Prin ce diferă separatorul AMPARO AZ200204 de celelalte variante cu 4 poli?
Separatorul AMPARO AZ200204 are curentul nominal de 100 A și disipă 40 W. Seria cu 4 poli mai cuprinde variantele de 32 A (AZ200244), 63 A (AZ200264) și 125 A (AZ200224). Dimensiunile, bornele și montajul sunt aceleași la toate variantele.
La ce tensiune și ce curent se poate folosi separatorul AZ200204?
Separatorul Schrack AZ200204 lucrează la 230/400 – 240/415 V AC, 50/60 Hz. Curentul nominal de utilizare este de 100 A, în categoria AC-22A conform IEC/EN 60947-3.
Protejează separatorul AZ200204 circuitul la suprasarcină sau la scurtcircuit?
Nu. Separatorul de sarcină AZ200204 nu are declanșatoare de protecție. El comută sub sarcină și, în poziția deschis, îndeplinește funcția de separare. Protecția la suprasarcină și la scurtcircuit se asigură cu un aparat separat, montat în amonte.
Ce conductori și ce cuplu de strângere se folosesc la bornele separatorului AZ200204?
Bornele separatorului AZ200204 acceptă conductori de cupru multifilari sau flexibili cu manșon, de 2,5 … 50 mm². Cuplul de strângere este de 2,5 Nm, iar lungimea de dezizolare este de 20 mm.
Se poate alimenta separatorul AMPARO AZ200204 pe la partea inferioară?
Da. Separatorul AMPARO AZ200204 se poate alimenta atât pe la partea superioară, cât și pe la cea inferioară.
Se poate conecta separatorul AZ200204 cu bare de distribuție?
Da. Bornele separatorului AZ200204 primesc bare de distribuție tip U (furcă) sau tip pin, de 35 mm². Bornele se strâng la 2,5 Nm.
Poate fi folosit separatorul AZ200204 în circuite de curent continuu?
Nu. Valorile nominale ale separatorului AZ200204 sunt definite numai pentru curent alternativ. Pentru circuite de curent continuu, cum sunt cele fotovoltaice, se aleg separatoare cu valori nominale în c.c.
