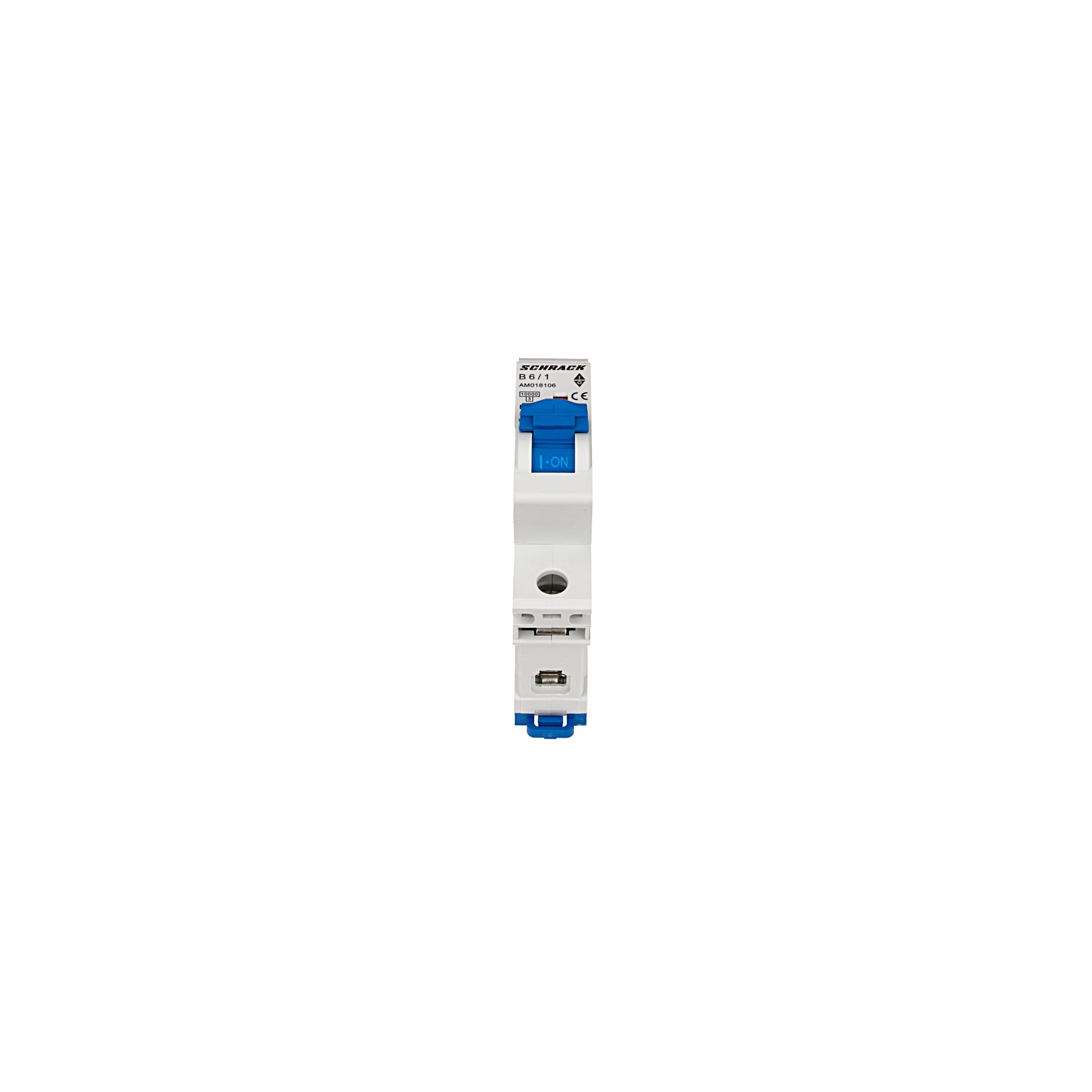

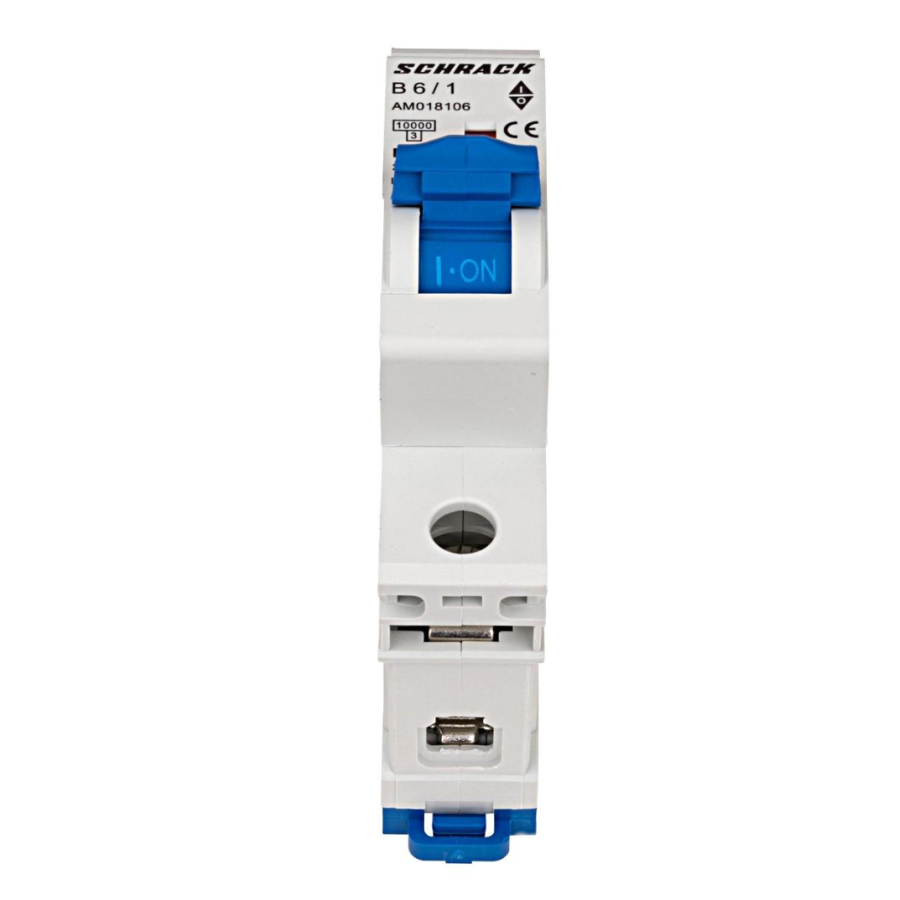

SCHRACK AMPARO AM018106 – MCB 1P, B6, 10 kA
SCHRACK AMPARO AM018106 este un întreruptor automat modular (MCB) din seria AMPARO, destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul are curent nominal de 6 A, caracteristică de declanșare B, capacitate de rupere de 10 kA și configurație monopolară 1P.
MCB-ul combină protecția termică, pentru suprasarcini, cu declanșarea magnetică rapidă la curenți mari de defect. Se montează pe șină DIN și ocupă un modul de 18 mm în tabloul electric.
Funcții importante
- Protecție termică la suprasarcină
- Protecție magnetică la scurtcircuit
- Caracteristică B
- Curent nominal 6 A
- Capacitate de rupere 10 kA
- Configurație 1P
- Montaj pe șină DIN
- Borne cu șurub pentru conductoare de 1–25 mm²
Funcțiile explicate simplu
- Protecție la suprasarcină: declanșatorul termic întrerupe circuitul atunci când curentul depășește valoarea admisă pentru o durată suficientă pentru declanșare.
- Protecție la scurtcircuit: declanșatorul magnetic permite întreruperea rapidă a circuitului la curenți de defect ridicați.
- Caracteristică B: declanșarea magnetică instantanee intervine în domeniul 3–5 × In, adică aproximativ 18–30 A pentru un aparat de 6 A.
- Curent nominal 6 A: reprezintă curentul nominal al aparatului, ales prin corelare cu secțiunea conductorului, condițiile de instalare și sarcina circuitului.
- Capacitate de rupere 10 kA: indică nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului aplicabil.
- Configurație 1P: aparatul protejează și întrerupe un singur conductor al circuitului. Nu asigură comutarea simultană a neutrului.
- Un modul: ocupă aproximativ 18 mm pe șina DIN a tabloului electric.
Aplicații
Se utilizează în tablouri electrice de distribuție și comandă, pentru protecția circuitelor corespunzător dimensionate. Alegerea caracteristicii B și a curentului nominal trebuie verificată în raport cu curenții de pornire, impedanța buclei de defect și condițiile de declanșare.
Compatibilitate
Face parte din seria SCHRACK AMPARO AM10. Pentru conectarea la bare de distribuție și montarea accesoriilor trebuie verificată compatibilitatea exactă cu această gamă.
Important: MCB-ul asigură protecție la supracurent, dar nu include protecție diferențială. Pentru protecția la curenți reziduali se utilizează dispozitive corespunzătoare, conform proiectării instalației.
