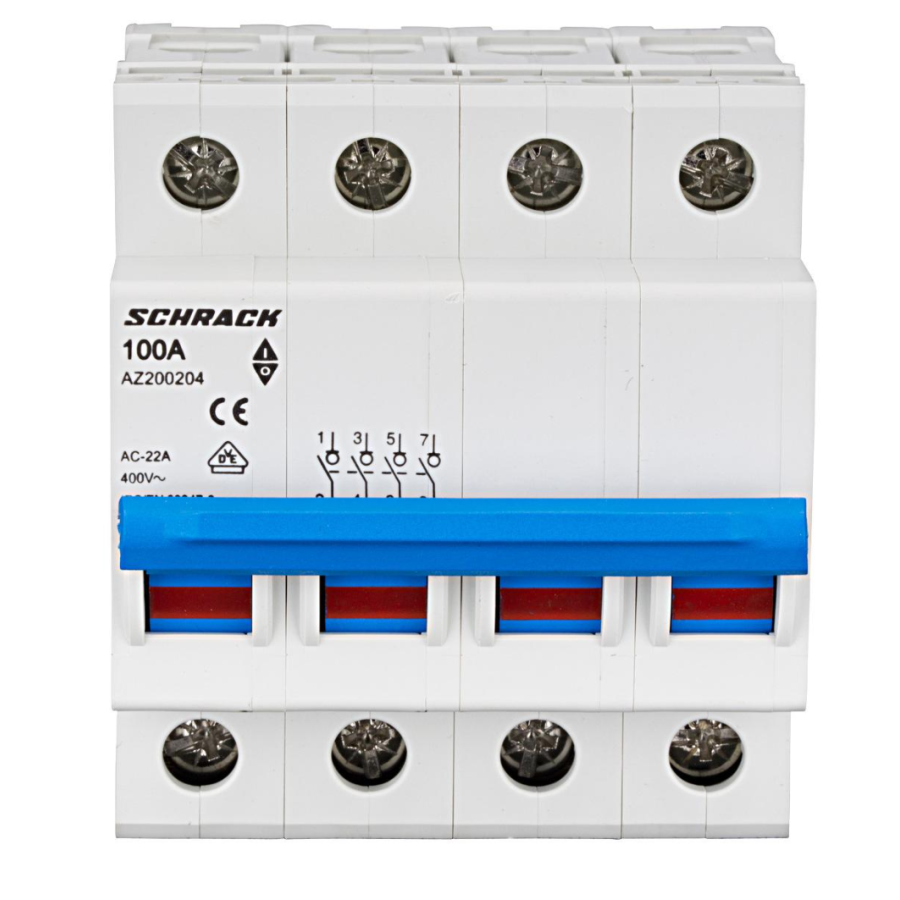

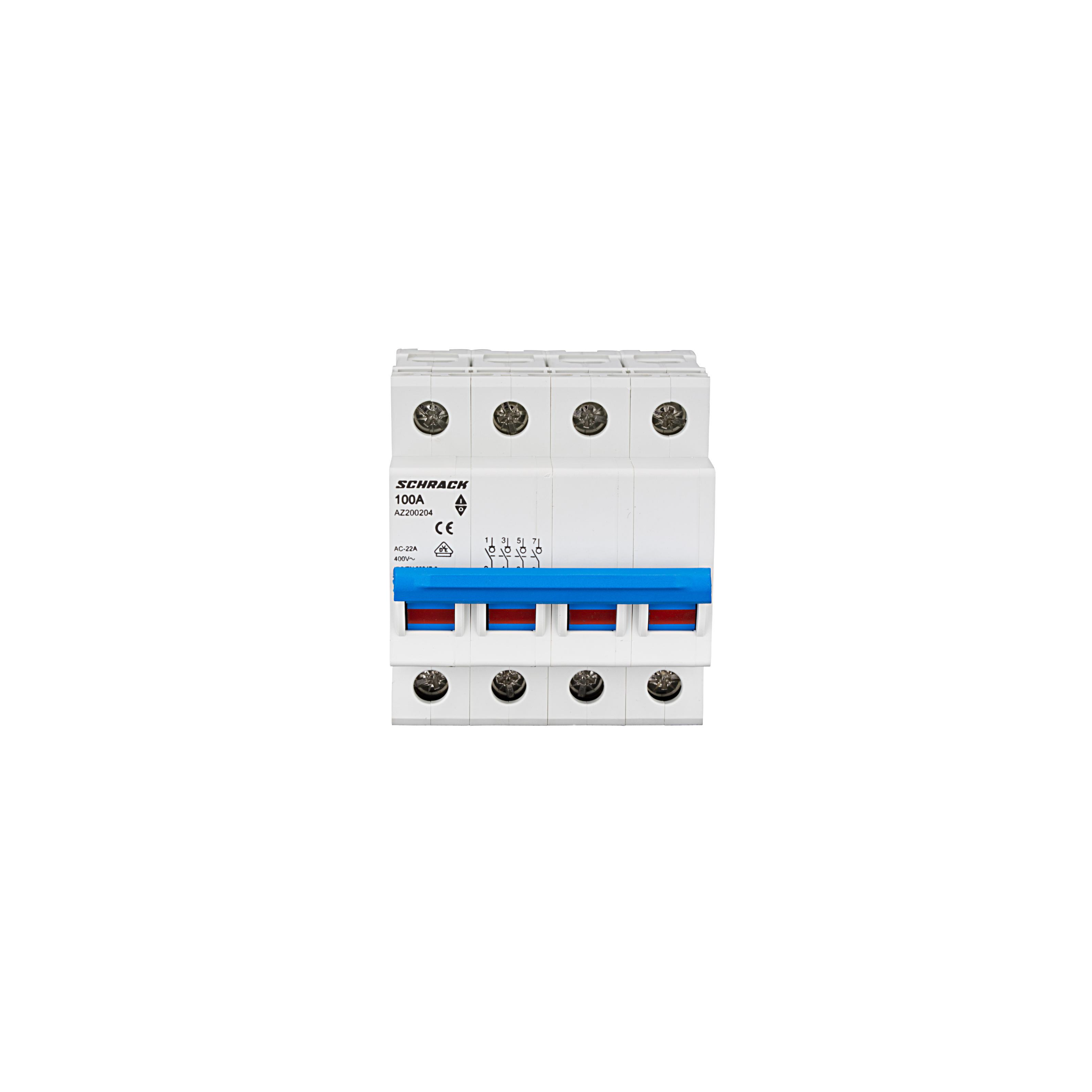

SCHRACK AMPARO AZ200204 – separator de sarcină 100 A, 4P
SCHRACK AMPARO AZ200204 este un separator de sarcină modular cu patru poli, destinat comutării și separării manuale a alimentării electrice. Modelul are curent nominal de 100 A și poate fi utilizat ca întrerupător general în tablouri electrice dimensionate corespunzător.
Configurația 4P permite comutarea simultană a patru conductoare active ale circuitului. Pentru instalațiile trifazate cu neutru, aparatul poate fi utilizat pentru separarea celor trei faze și a conductorului neutru, în condițiile de proiectare aplicabile.
Face parte din seria SCHRACK AMPARO și se montează pe șină DIN de 35 mm. Ocupă patru module, având lățimea de 72 mm, și dispune de borne pentru conductoare cu secțiuni între 1 și 50 mm².
Funcții importante
- Comutare manuală a alimentării
- Funcție de separare electrică
- Curent nominal 100 A
- Configurație 4P
- Acționare simultană a celor patru poli
- Borne pentru conductoare de 1–50 mm²
- Montaj pe șină DIN
- Lățime de 4 module
Funcțiile explicate simplu
- Separator de sarcină: permite comutarea manuală a circuitului și realizarea separării electrice în condițiile prevăzute pentru aparat.
- Curent nominal 100 A: reprezintă curentul nominal de utilizare al separatorului, conform caracteristicilor declarate de producător.
- Configurație 4P: permite acționarea simultană a patru poli, pentru separarea conductoarelor active corespunzătoare schemei circuitului.
- Funcție de întrerupător general: permite deconectarea unei secțiuni a distribuției electrice pentru manevrare și separare.
- Borne 1–50 mm²: permit conectarea conductoarelor compatibile, în limitele și condițiile prevăzute în documentație.
- Montaj DIN: permite integrarea într-un tablou electric cu șină DIN standard.
- 4 module: necesită un spațiu de aproximativ 72 mm pe șina DIN.
Aplicații
Separatorul poate fi utilizat în tablouri electrice principale sau secundare, pentru separarea manuală a alimentării, atunci când curentul nominal de 100 A și caracteristicile de comutație sunt adecvate instalației.
Compatibilitate și montaj
Montajul se realizează pe șină DIN de 35 mm. Conductoarele, protecțiile asociate și condițiile de comutare trebuie dimensionate corespunzător curentului nominal și caracteristicilor circuitului.
Important: separatorul nu realizează declanșarea automată la suprasarcină sau scurtcircuit. Nu înlocuiește o siguranță automată MCB, MCCB sau un alt dispozitiv de protecție la supracurent.
