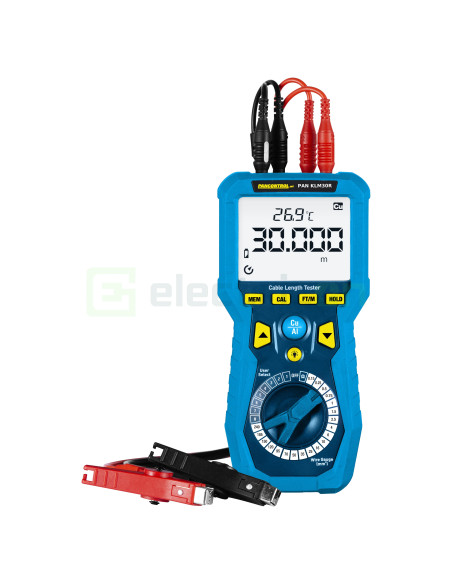

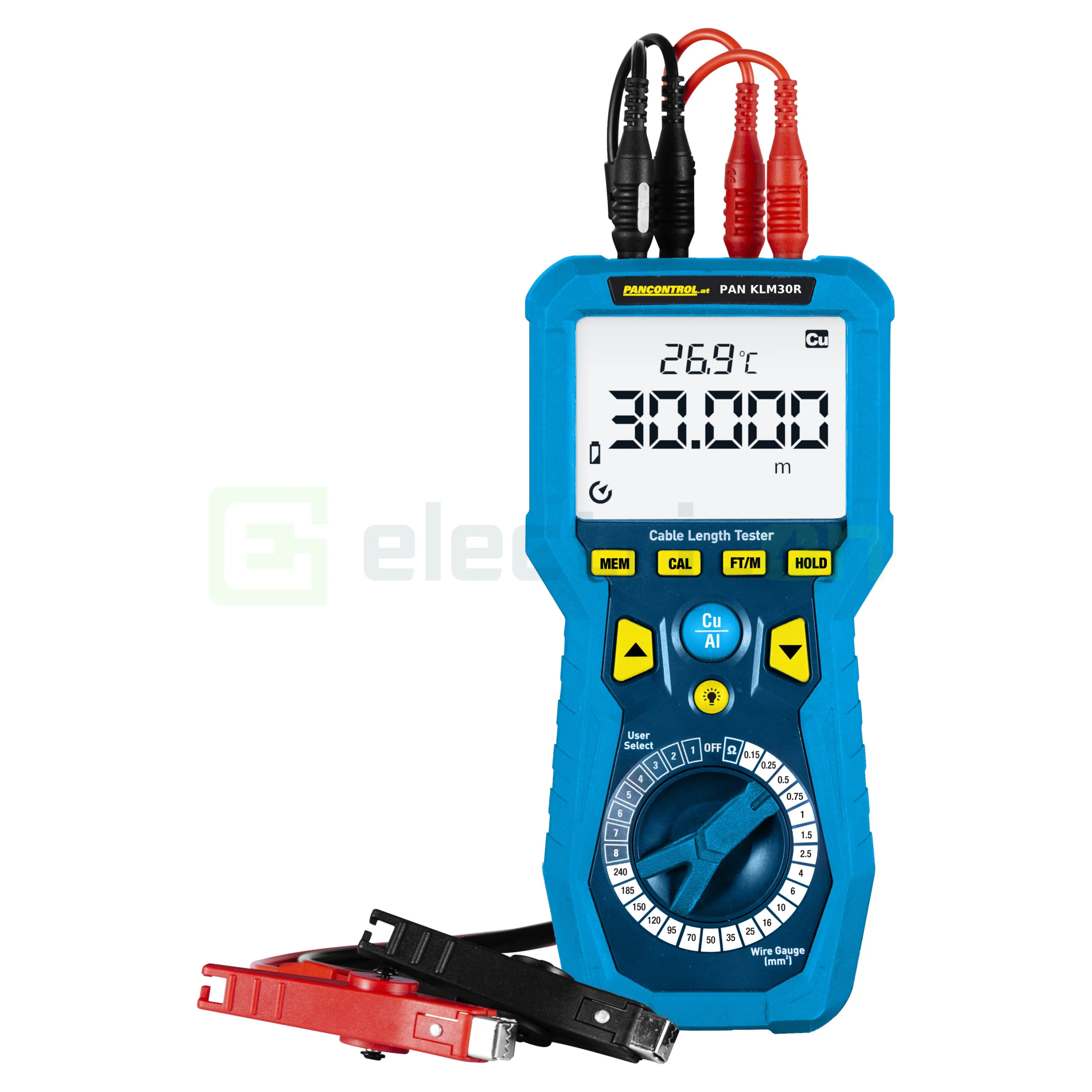

Aparat de măsurat lungimea cablurilor Cu/Al - 0,1 m–30 km - Pancontrol KLM30R

Aparat de măsurare a lungimii cablurilor Pancontrol PAN KLM30R – prezentare și funcții

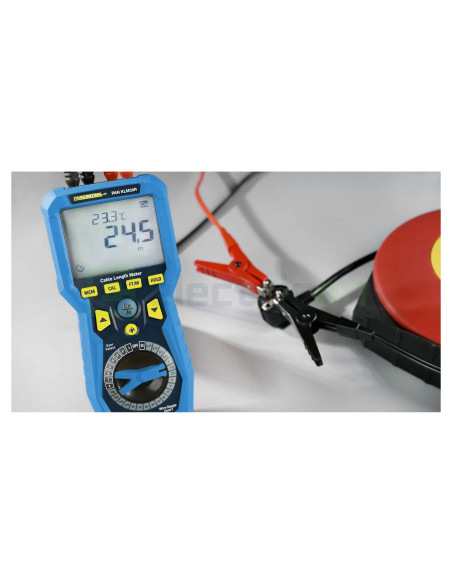

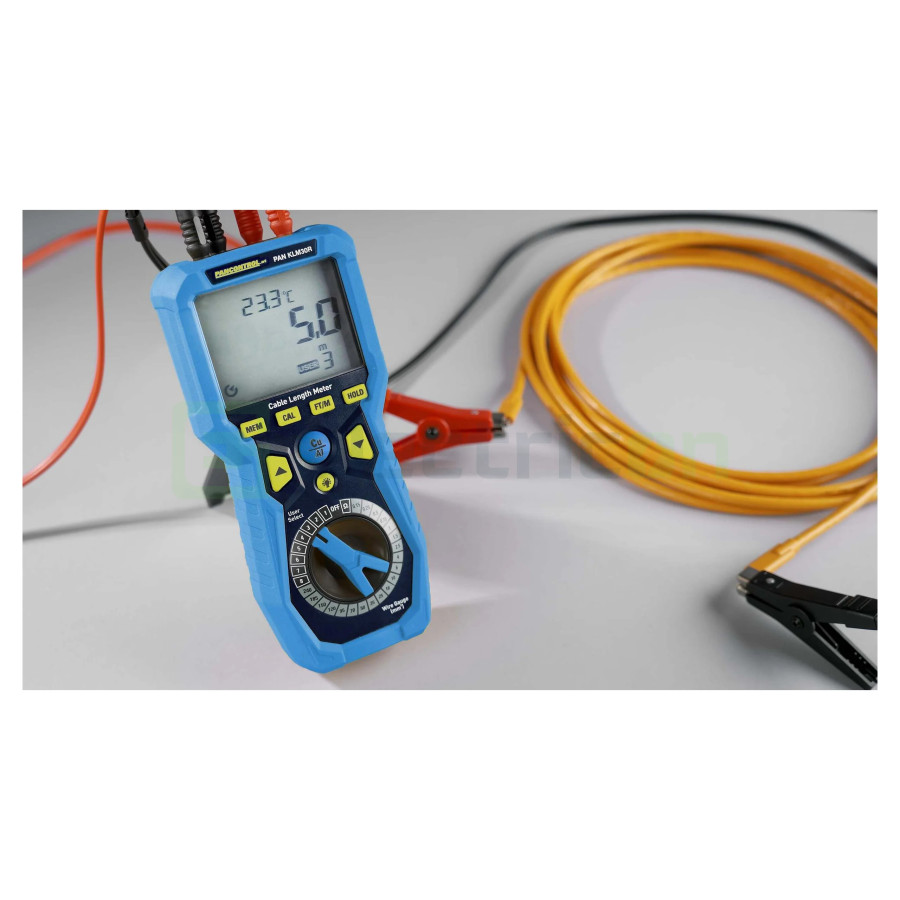

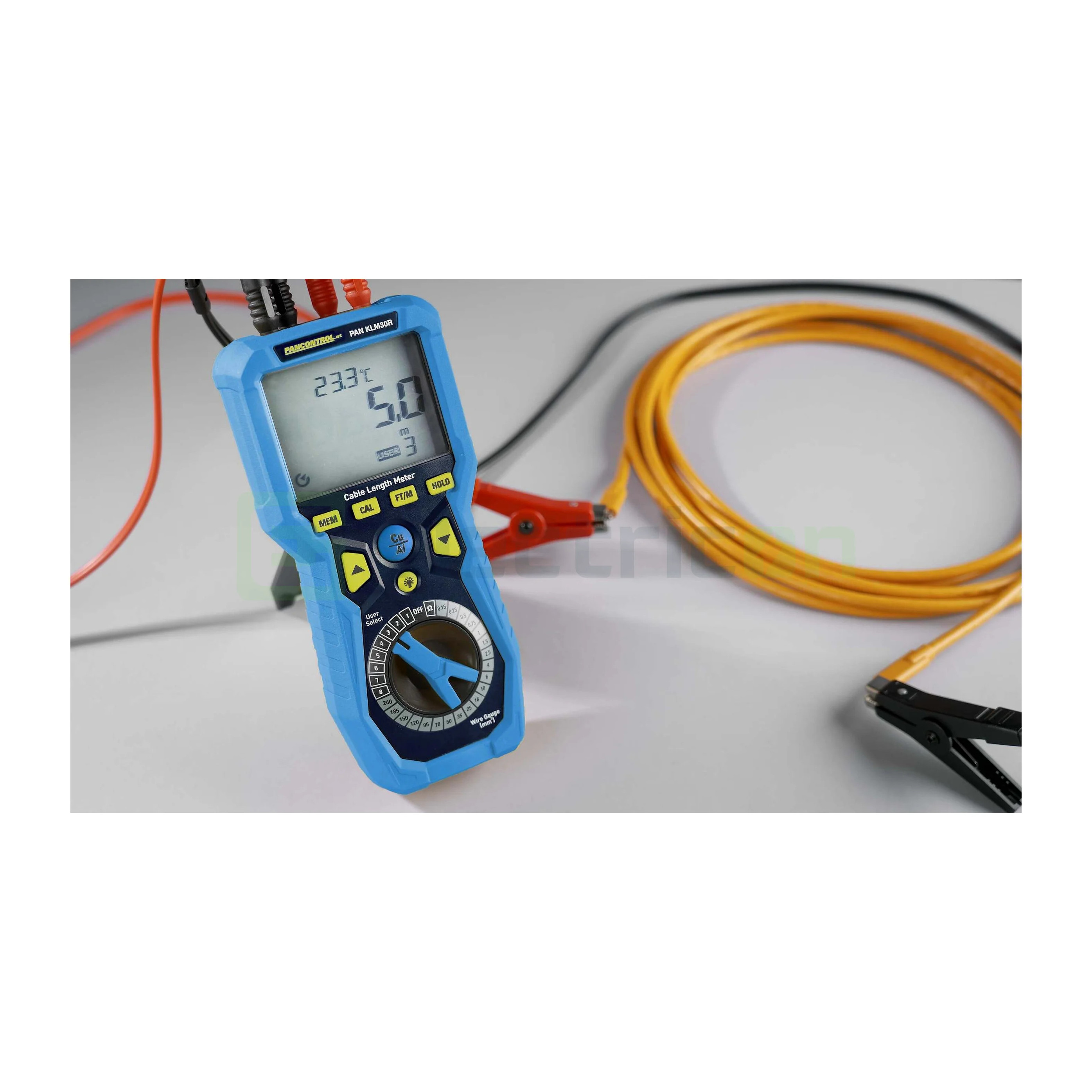

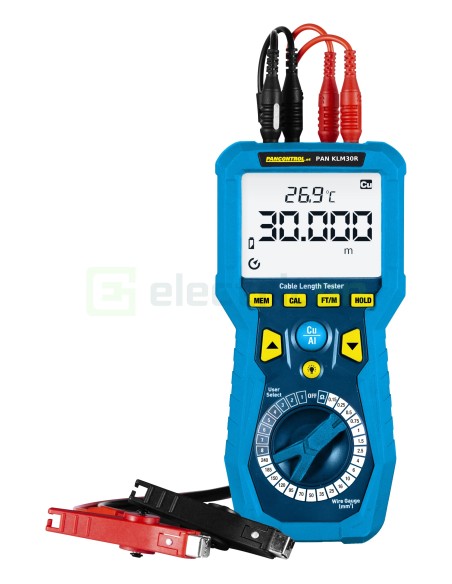

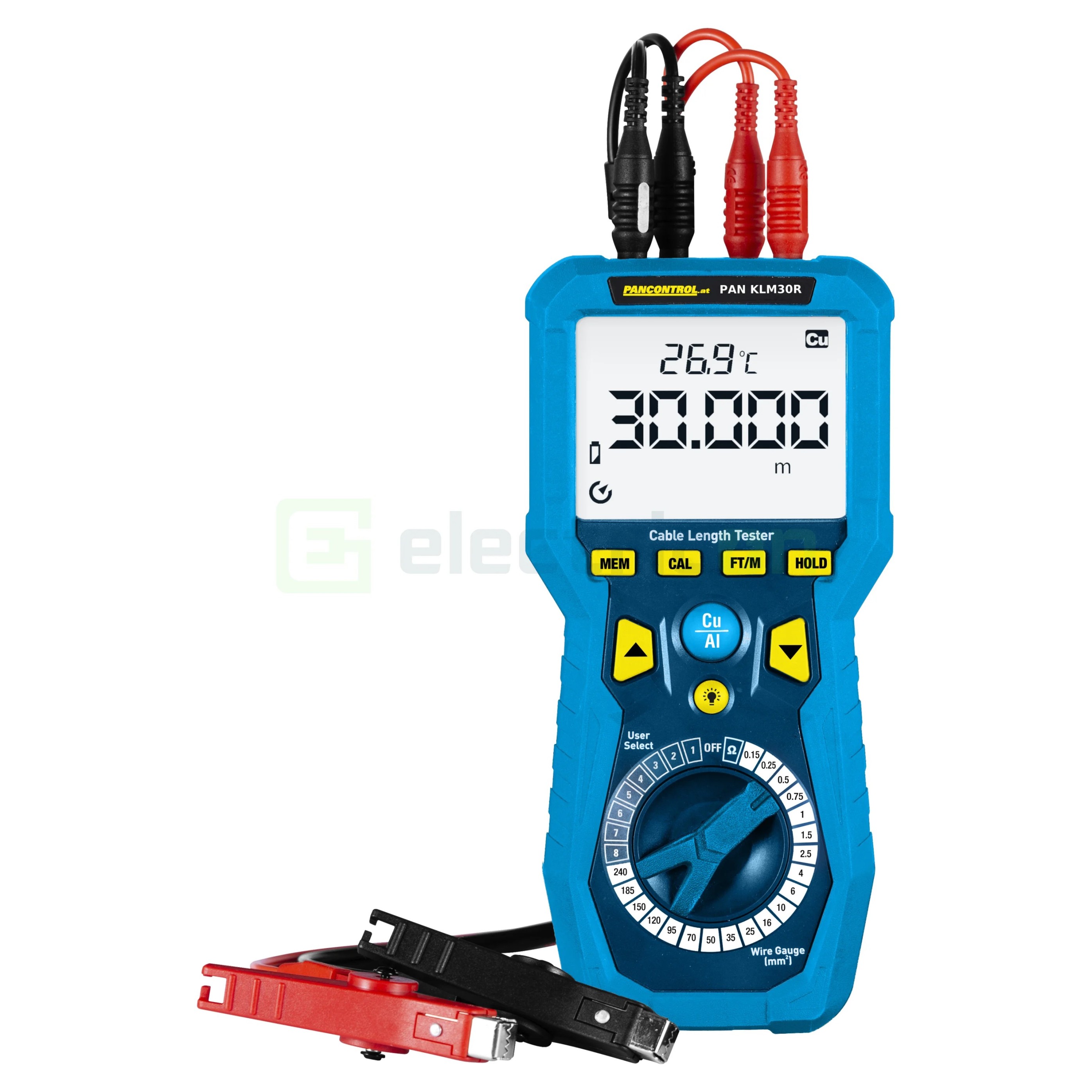

Pancontrol PAN KLM30R este un aparat pentru determinarea lungimii cablurilor și măsurarea rezistențelor foarte mici. Lucrează cu conductori din cupru și aluminiu, cu secțiuni de la 0,15 la 240 mm². Lungimea poate fi determinată între 0,1 m și 30 km. Cablul trebuie să fie scos de sub tensiune, iar pentru măsurare este necesar accesul la ambele capete ale conductorului.

Funcțiile explicate simplu

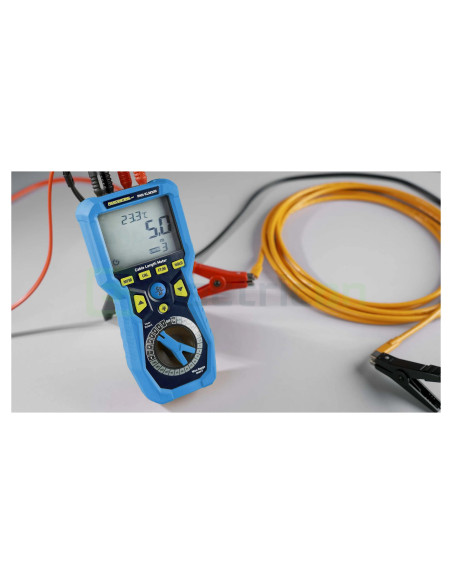

• Măsurarea lungimii: aparatul măsoară rezistența conductorului și calculează lungimea în funcție de materialul și secțiunea selectate.

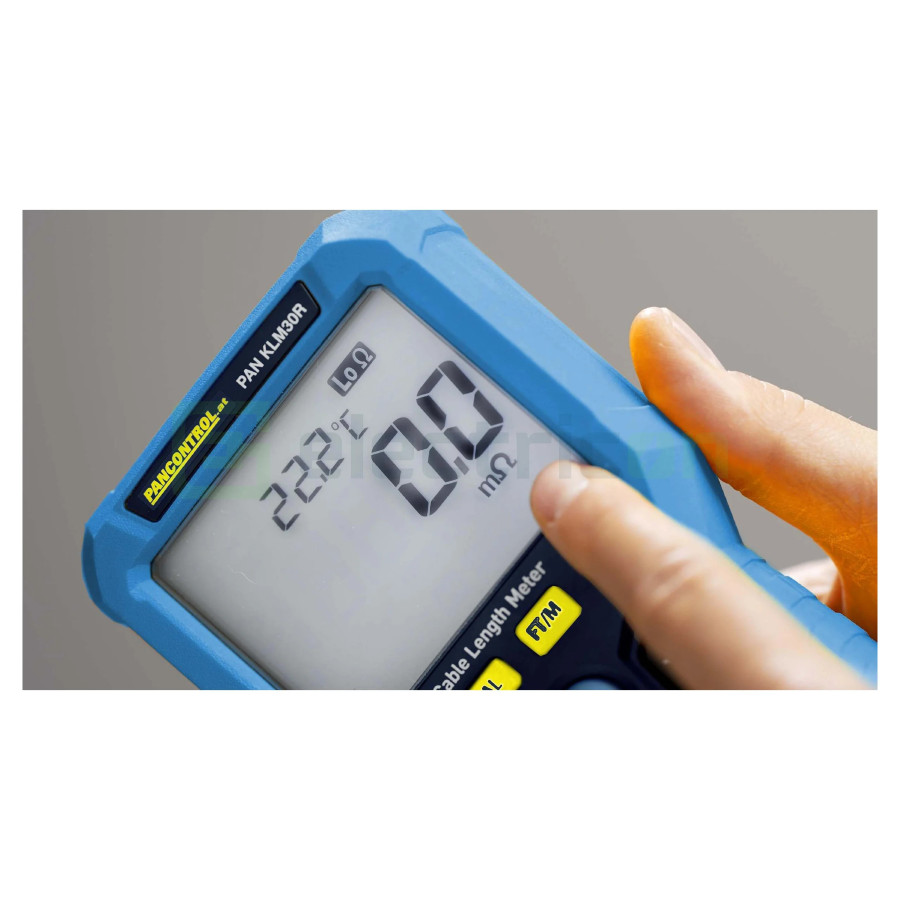

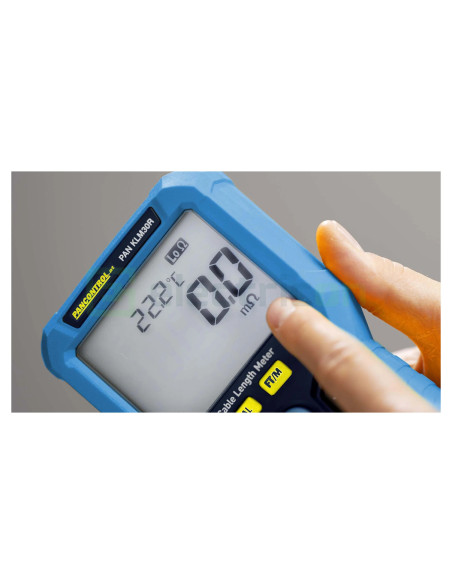

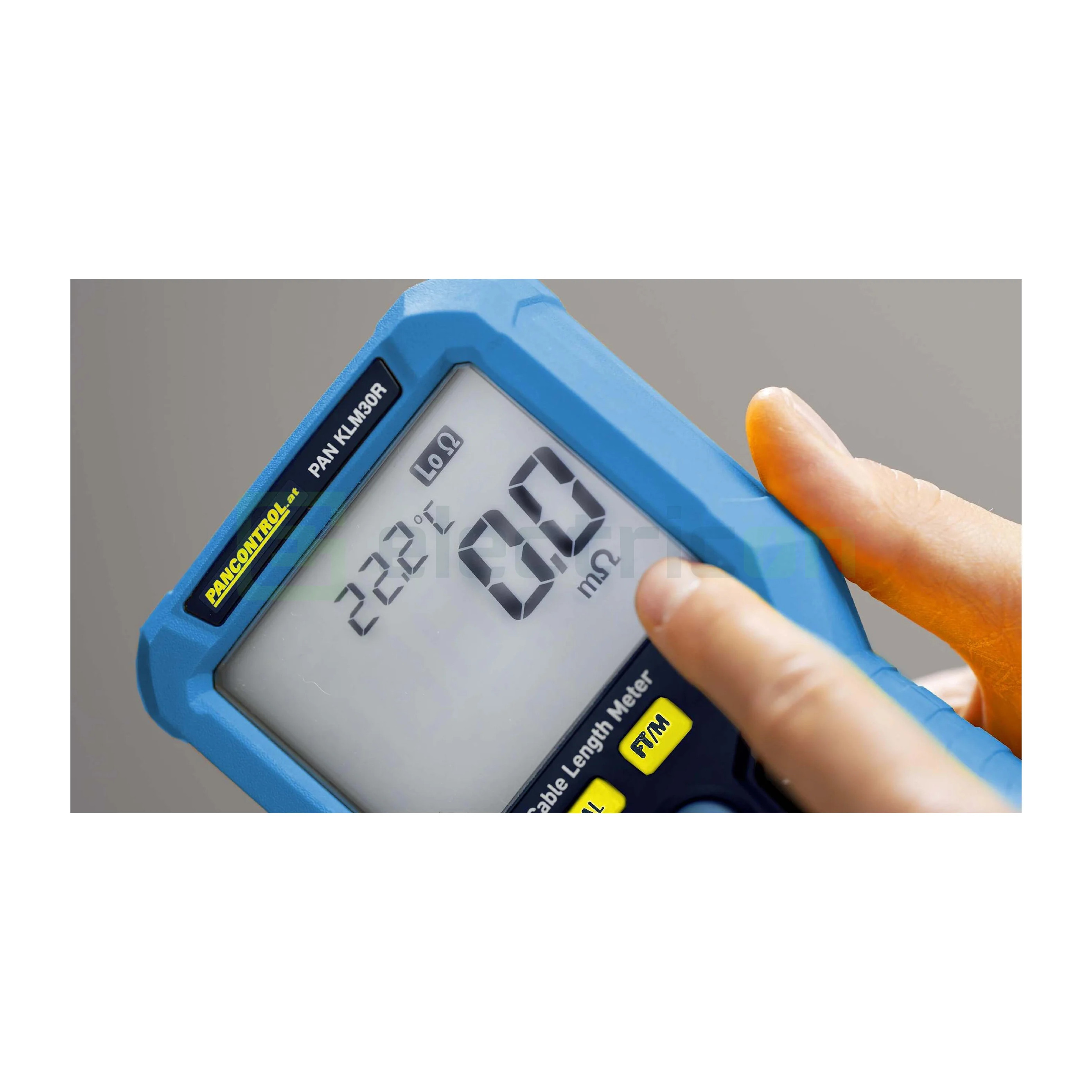

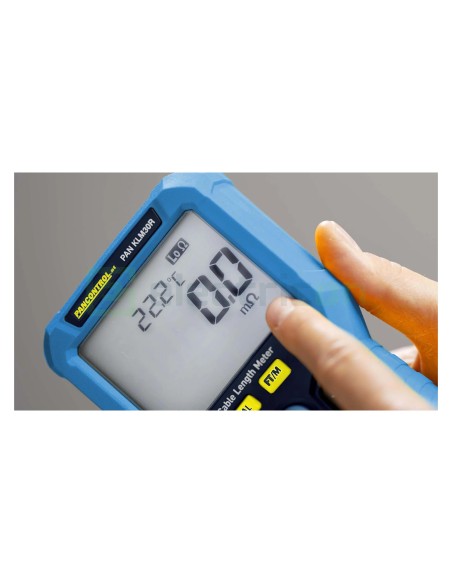

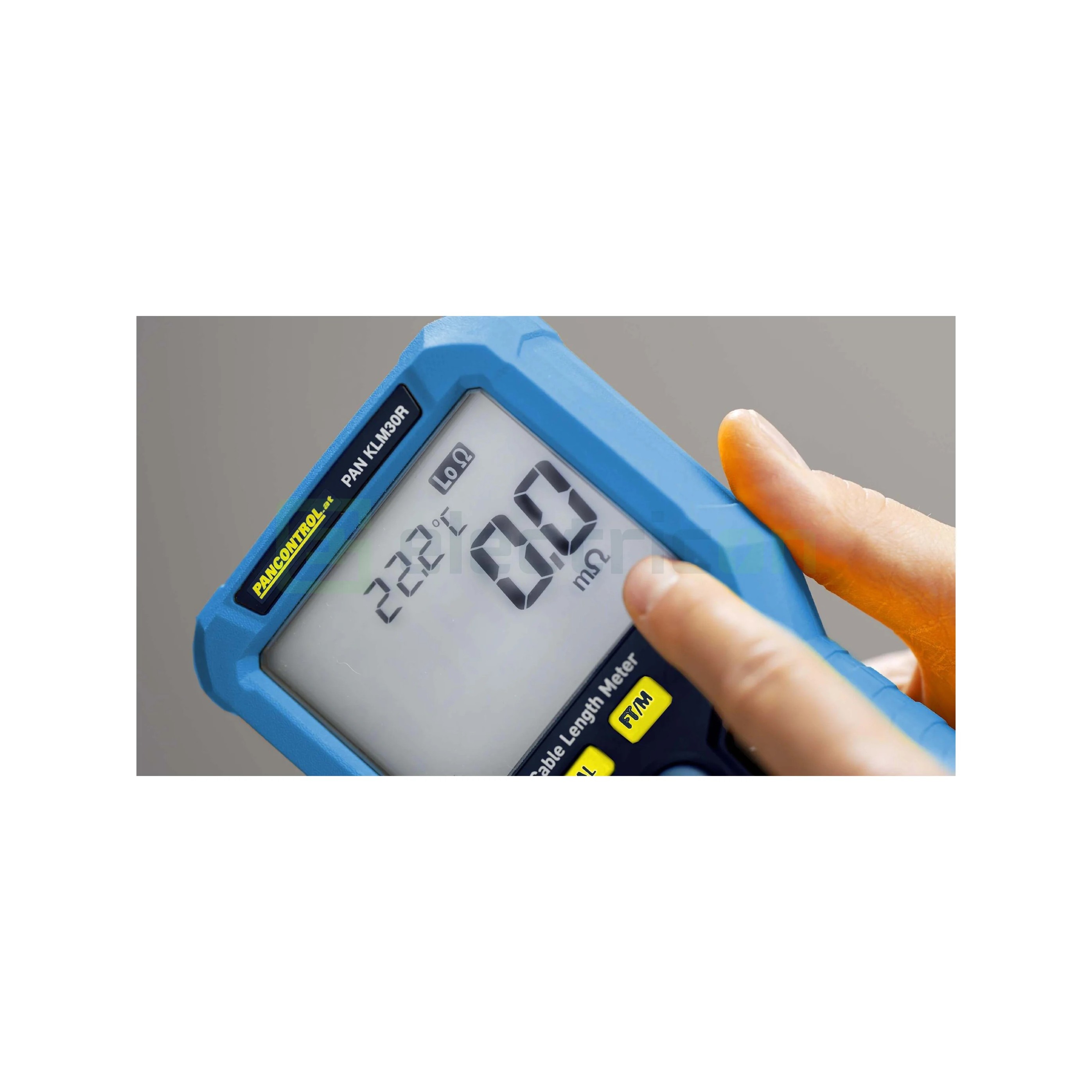

• Măsurarea rezistențelor mici: permite măsurări de la 0,1 mΩ până la 1999,9 Ω, cu o rezoluție minimă de 0,1 mΩ.

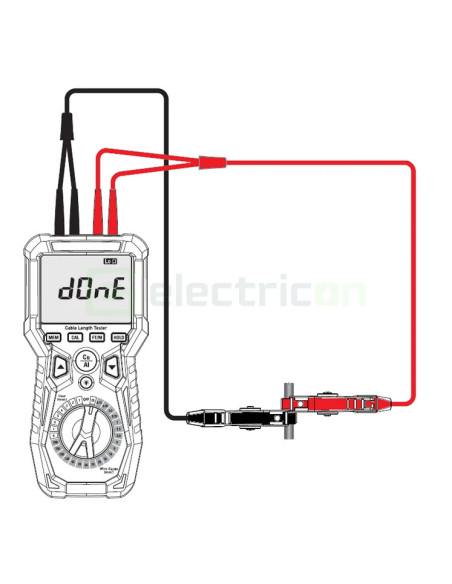

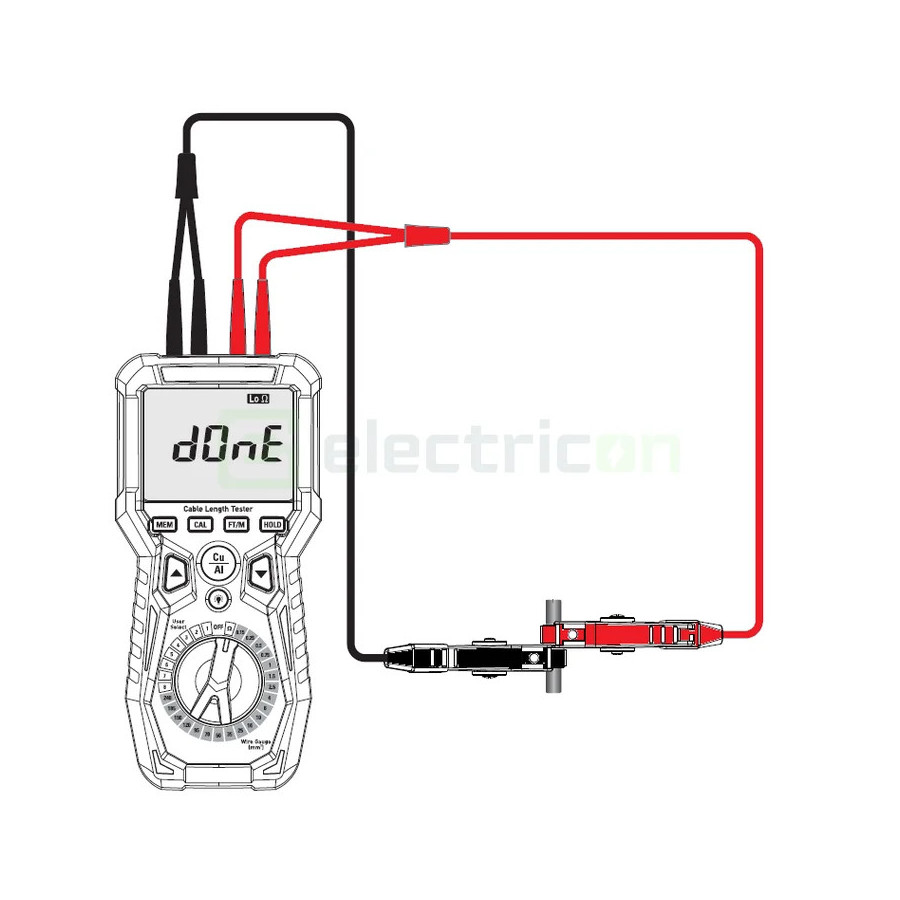

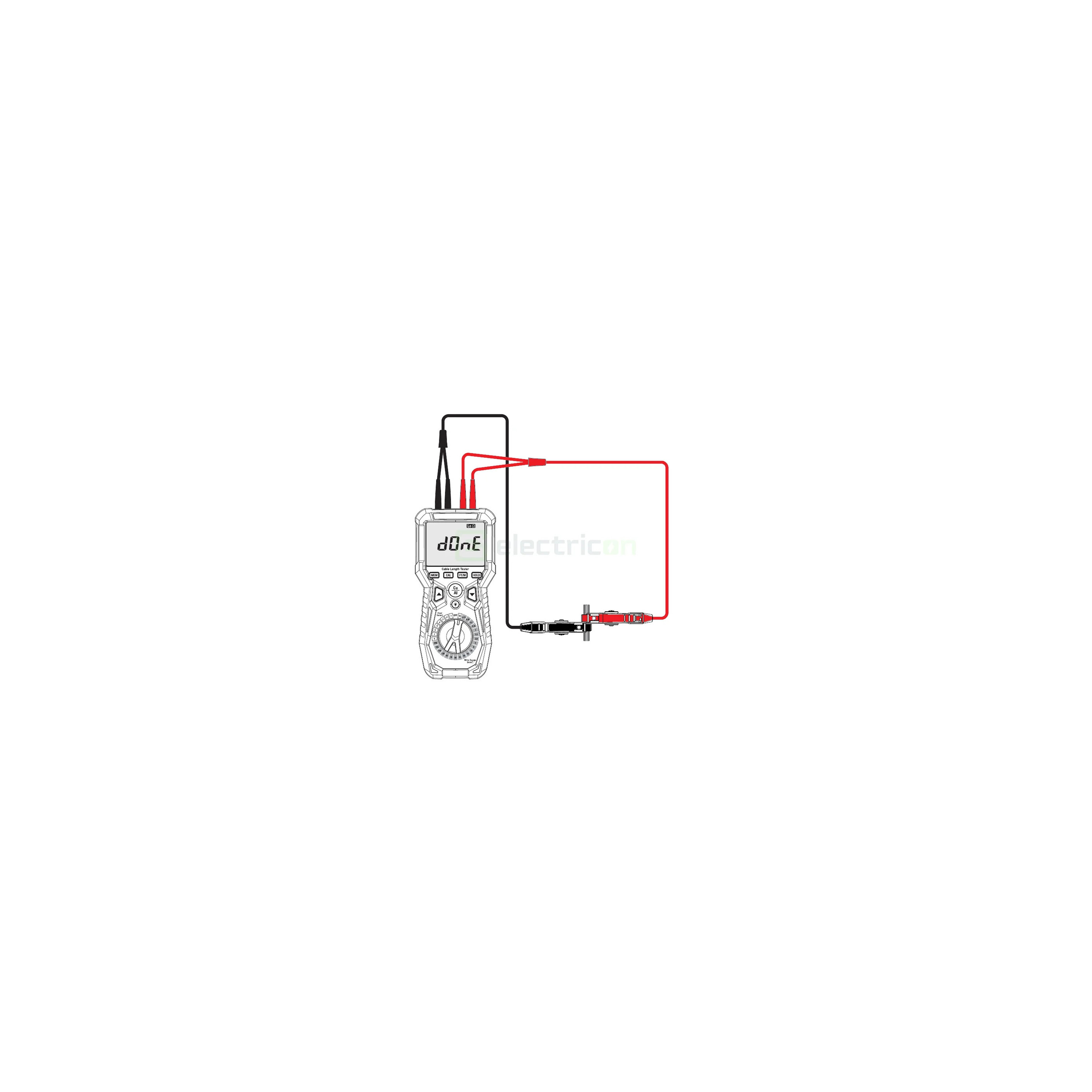

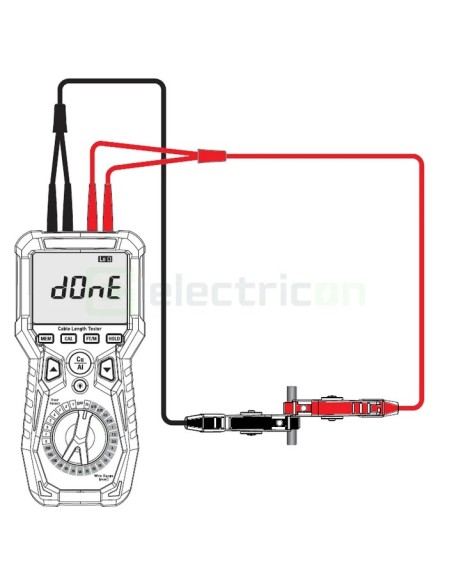

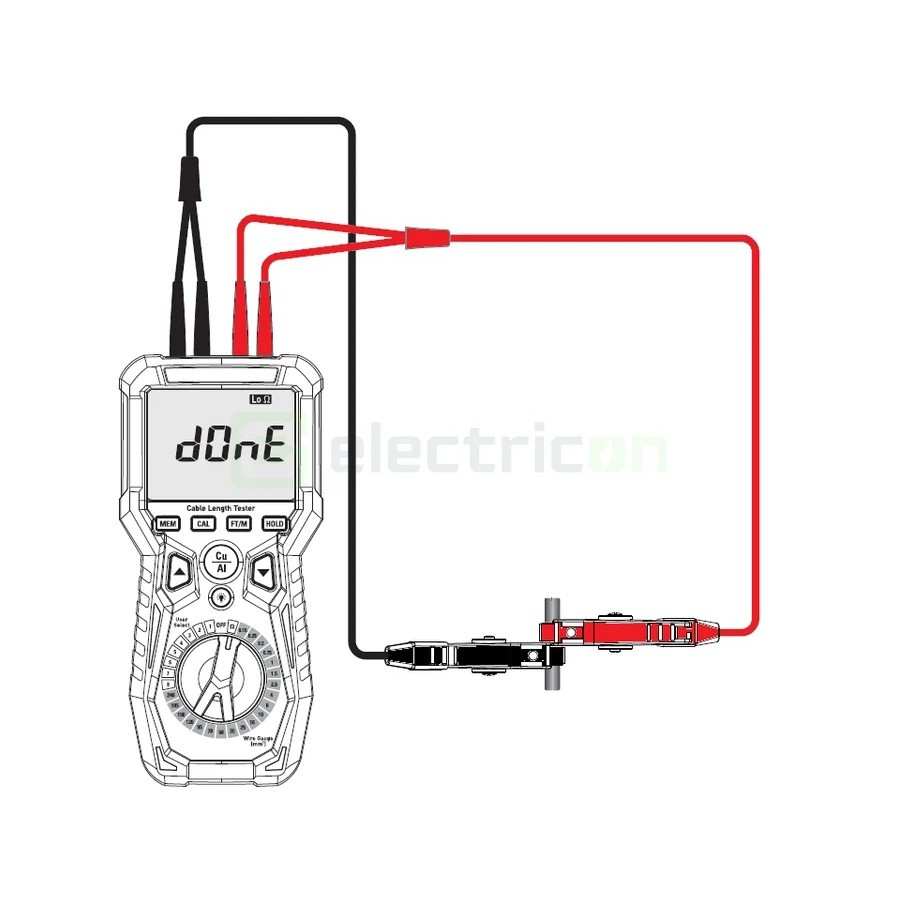

• Măsurare în 4 fire: conexiunea cu cleme Kelvin reduce influența rezistenței cablurilor de test și a contactelor asupra rezultatului.
• Selectare Cu / Al: utilizatorul poate alege dacă măsurarea se face pe un conductor din cupru sau aluminiu.
• Compensare automată a temperaturii: aparatul ține cont de influența temperaturii asupra rezistenței conductorului.
• Memorie pentru cabluri: cele opt poziții configurabile permit memorarea unor tipuri de cablu utilizate frecvent.
• Selectarea unității de măsură: lungimea poate fi afișată în metri sau feet.
• Afișaj iluminat: ecranul digital iluminat ajută la citirea valorilor în zone cu lumină redusă.

Ce poate măsura sau verifica produsul

Domeniul pentru lungime este de la 0,1 m la 30 km. Rezistența poate fi măsurată între 0,1 mΩ și 1999,9 Ω. Aparatul este destinat conductorilor din cupru și aluminiu cu secțiuni cuprinse între 0,15 și 240 mm².

Clarificări tehnice importante

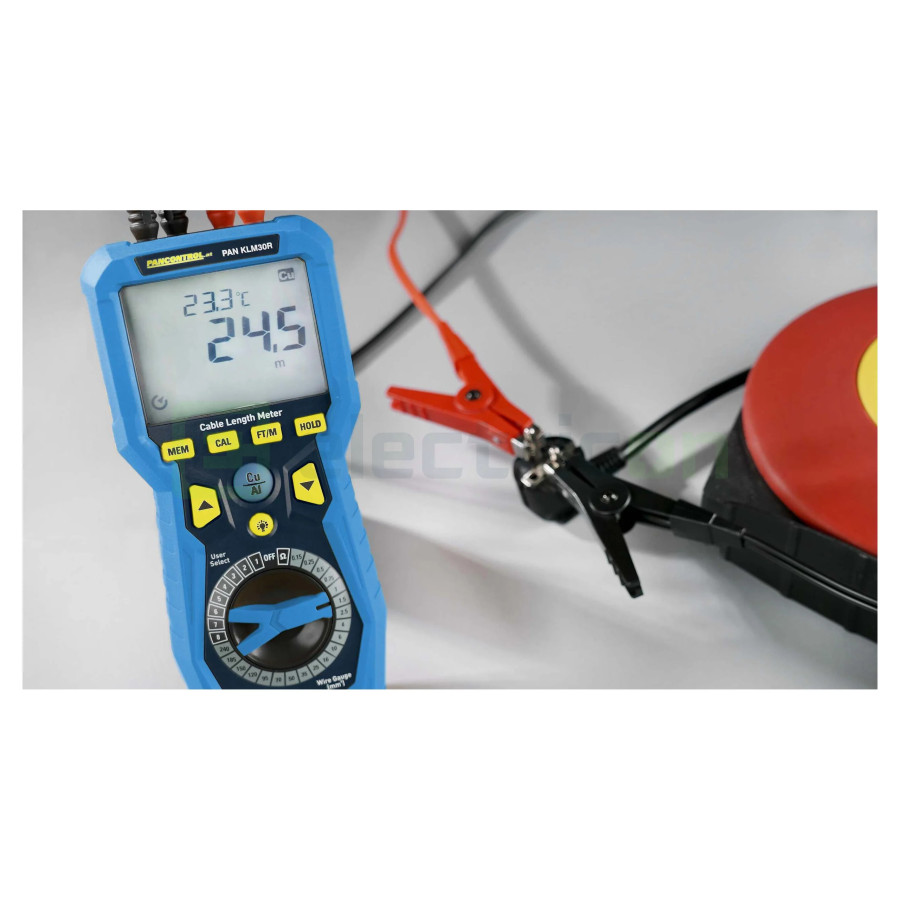

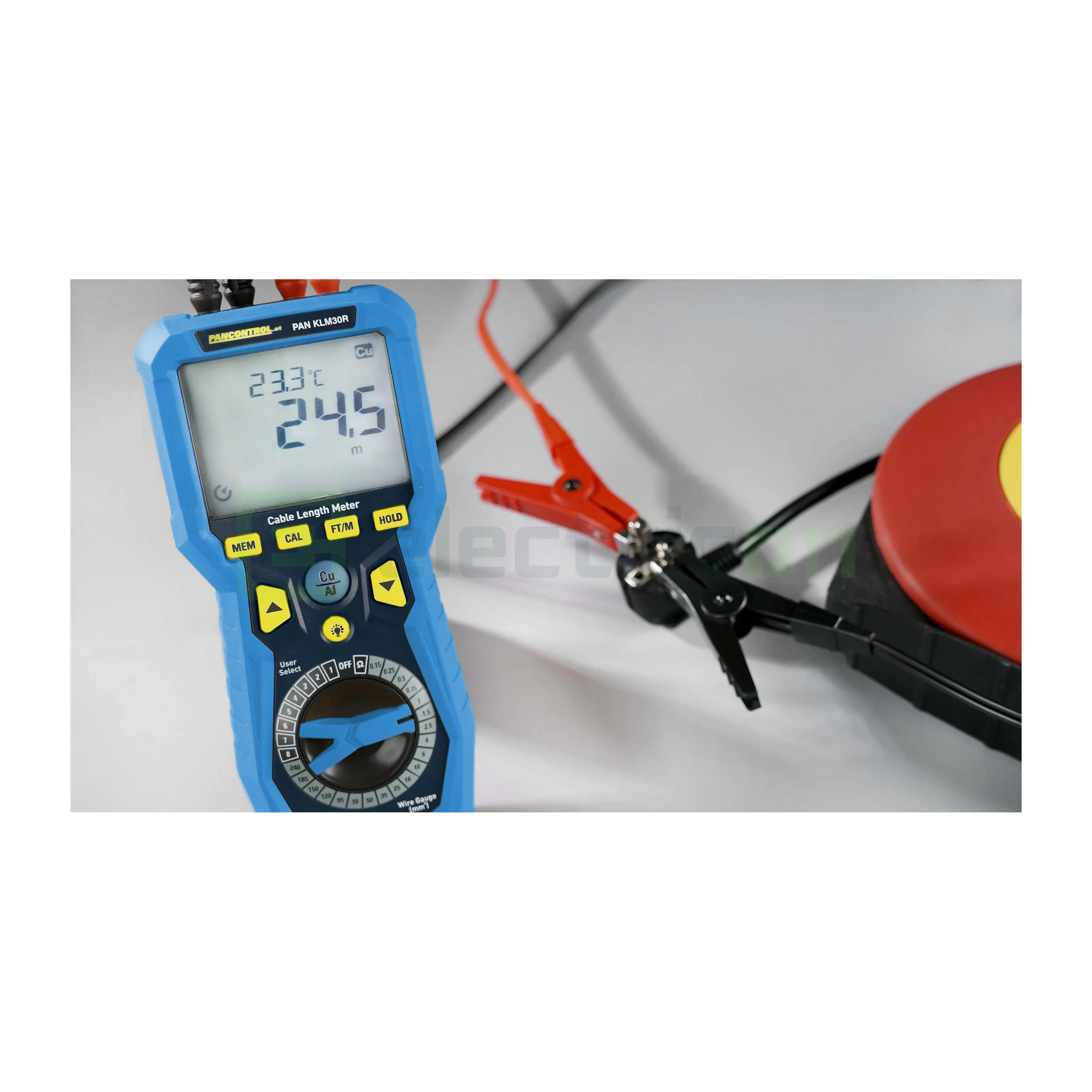

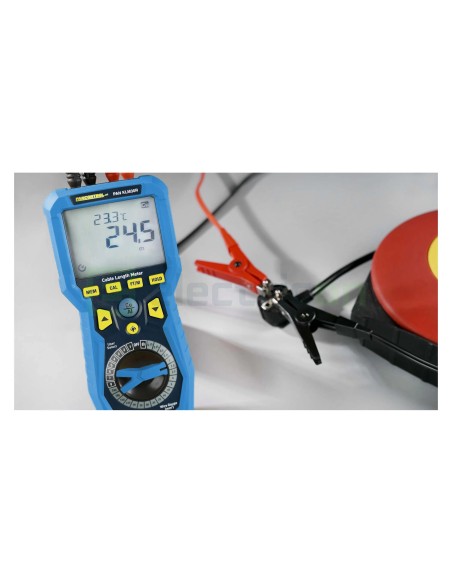

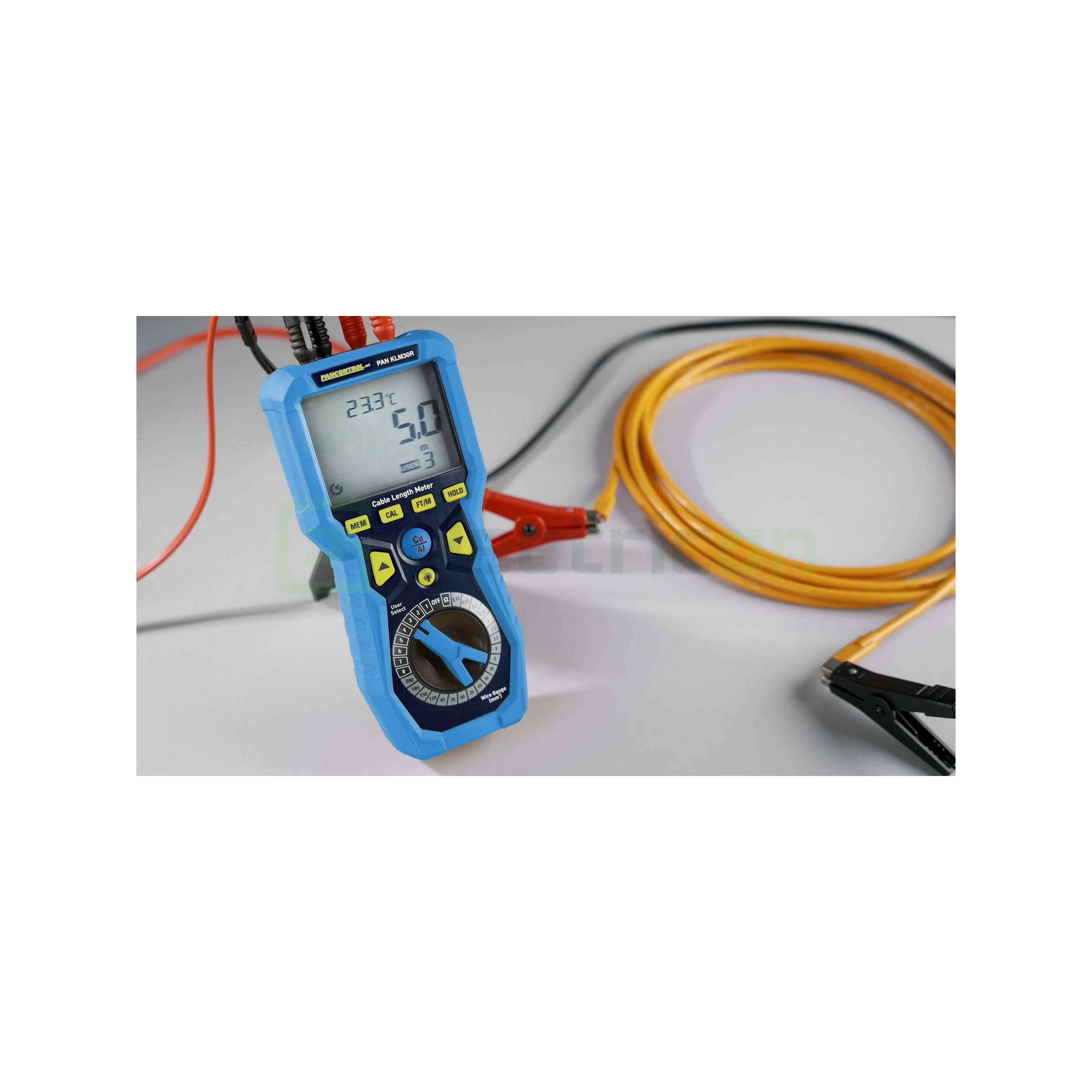

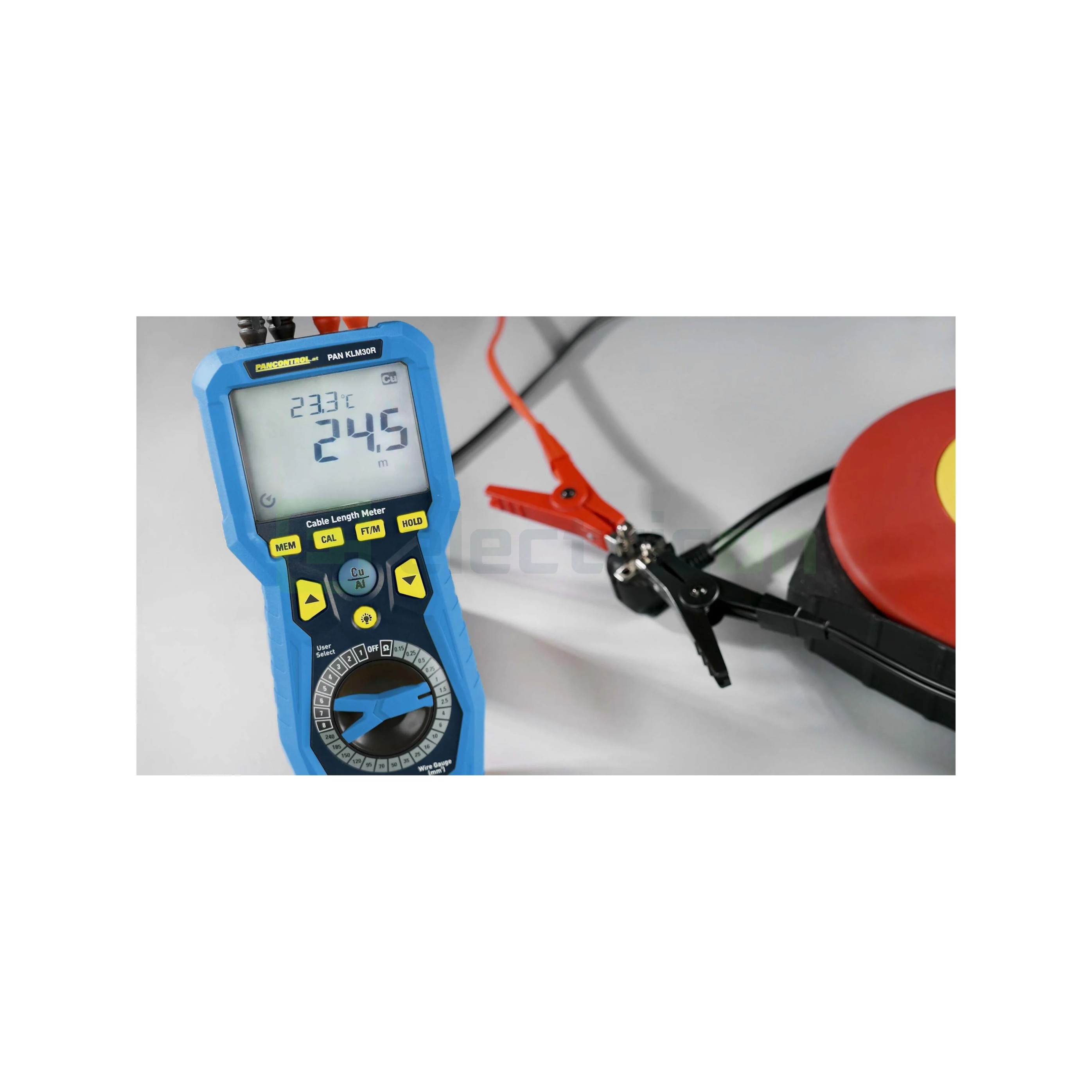

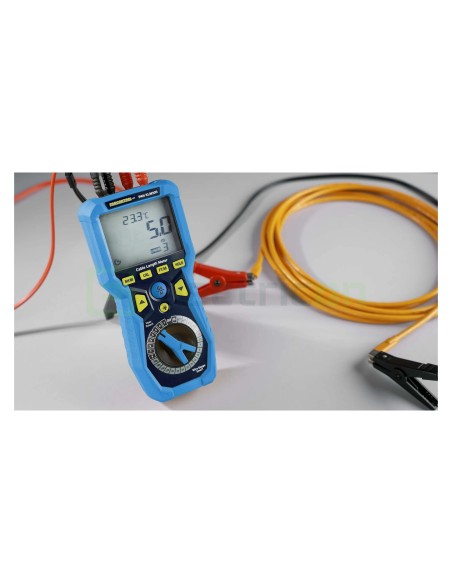

PAN KLM30R nu este un reflectometru TDR. Lungimea este determinată prin metoda rezistivă, astfel că materialul, secțiunea și temperatura conductorului influențează calculul. Cablul poate rămâne pe tambur sau poate fi deja instalat, însă trebuie să fie scos de sub tensiune și trebuie să existe acces la ambele capete ale conductorului.

Aparatul trebuie calibrat la punerea în funcțiune. Exactitatea de 1–2% declarată de Pancontrol se referă la măsurarea rezistenței și nu trebuie prezentată ca precizie directă a lungimii calculate.

Condiții de utilizare și construcție

Temperatura ambiantă declarată este de la −5°C la +50°C. Pentru măsurări precise ale lungimii, Pancontrol indică intervalul 0°C–40°C. Carcasa măsoară 213 × 101 × 66 mm și are o greutate netă de 458 g. Alimentarea se face cu șase baterii AA de 1,5 V.

Pachetul conține

• aparatul PAN KLM30R;
• geantă de transport;
• cablu de testare cu cleme Kelvin;
• instrucțiuni de utilizare.
