Reflectometru TDR pentru măsurarea lungimii și defectele cablurilor coaxiale - Pancontrol PAN KLM 2000

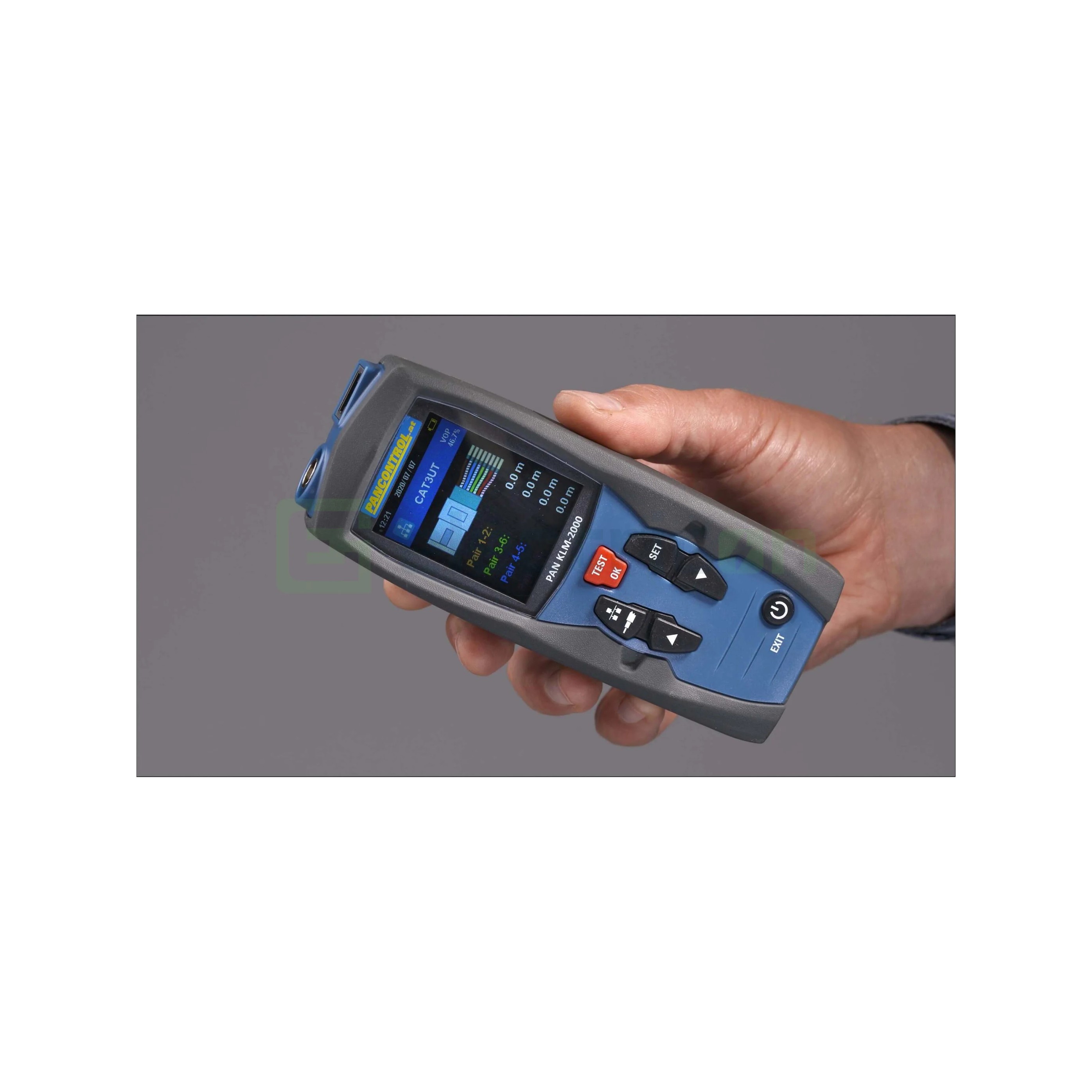

PAN KLM-2000 măsoară lungimea cablurilor prin metoda TDR și poate fi folosit la cabluri multipolare, de rețea și coaxiale din cupru sau aluminiu. Pentru test este nevoie de acces la un singur capăt. Domeniul declarat este 5–3000 m și depinde de viteza de propagare VOP, iar ecranul color și memoria pentru tipuri de cablu ajută la măsurări repetate.

Funcții importante

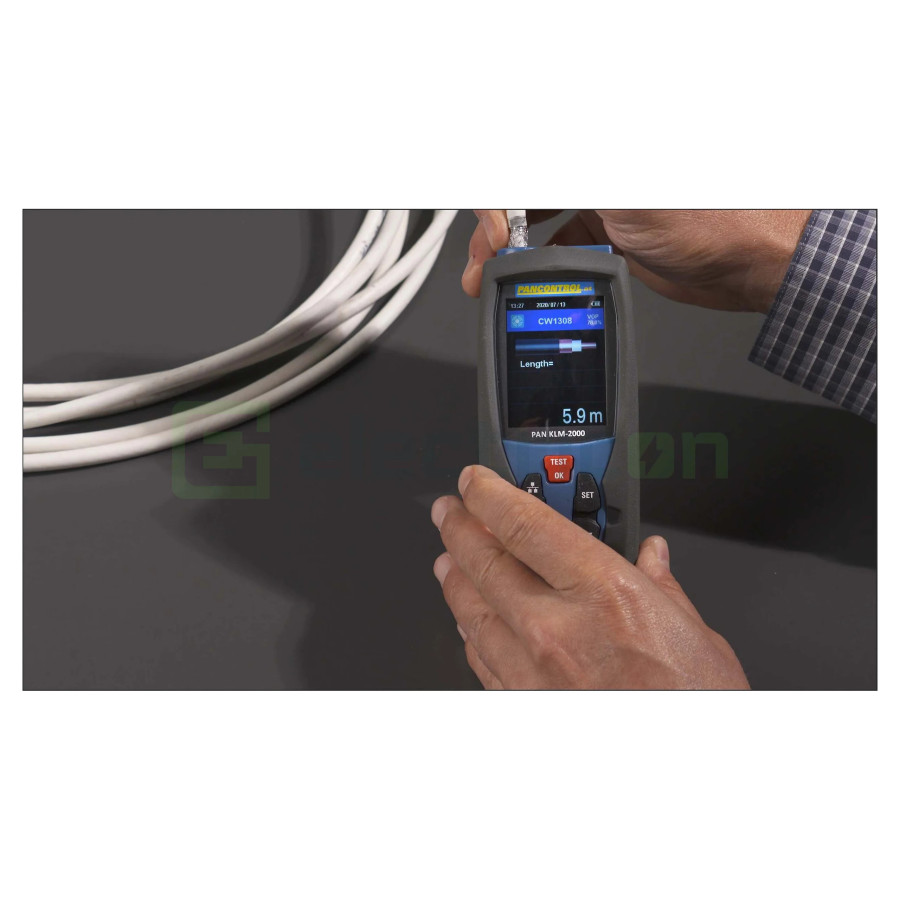

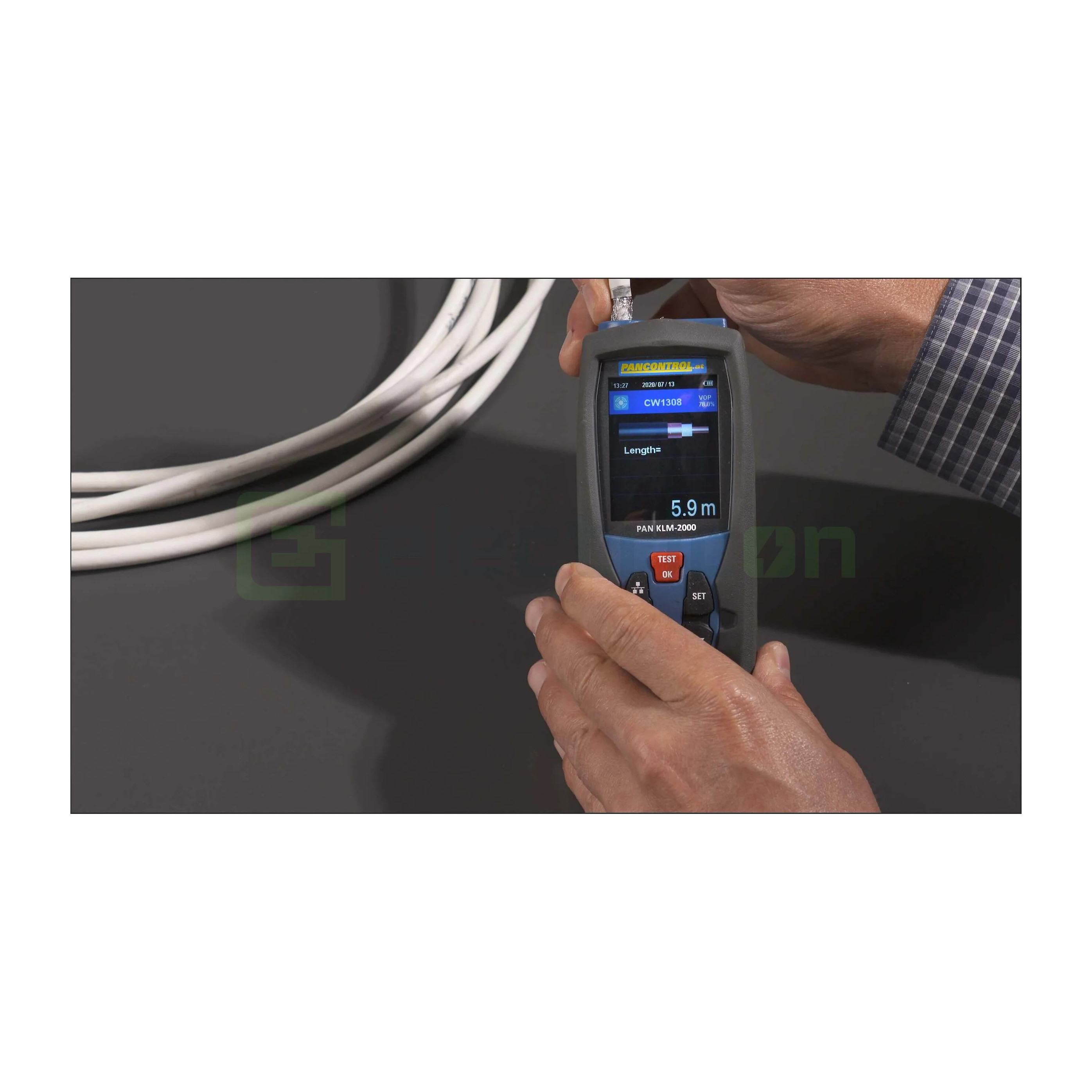

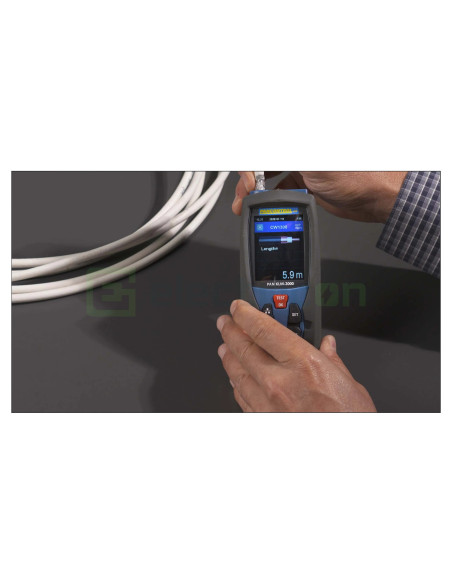

Măsurarea lungimii prin TDR
Măsurare de la un singur capăt
Cabluri multipolare

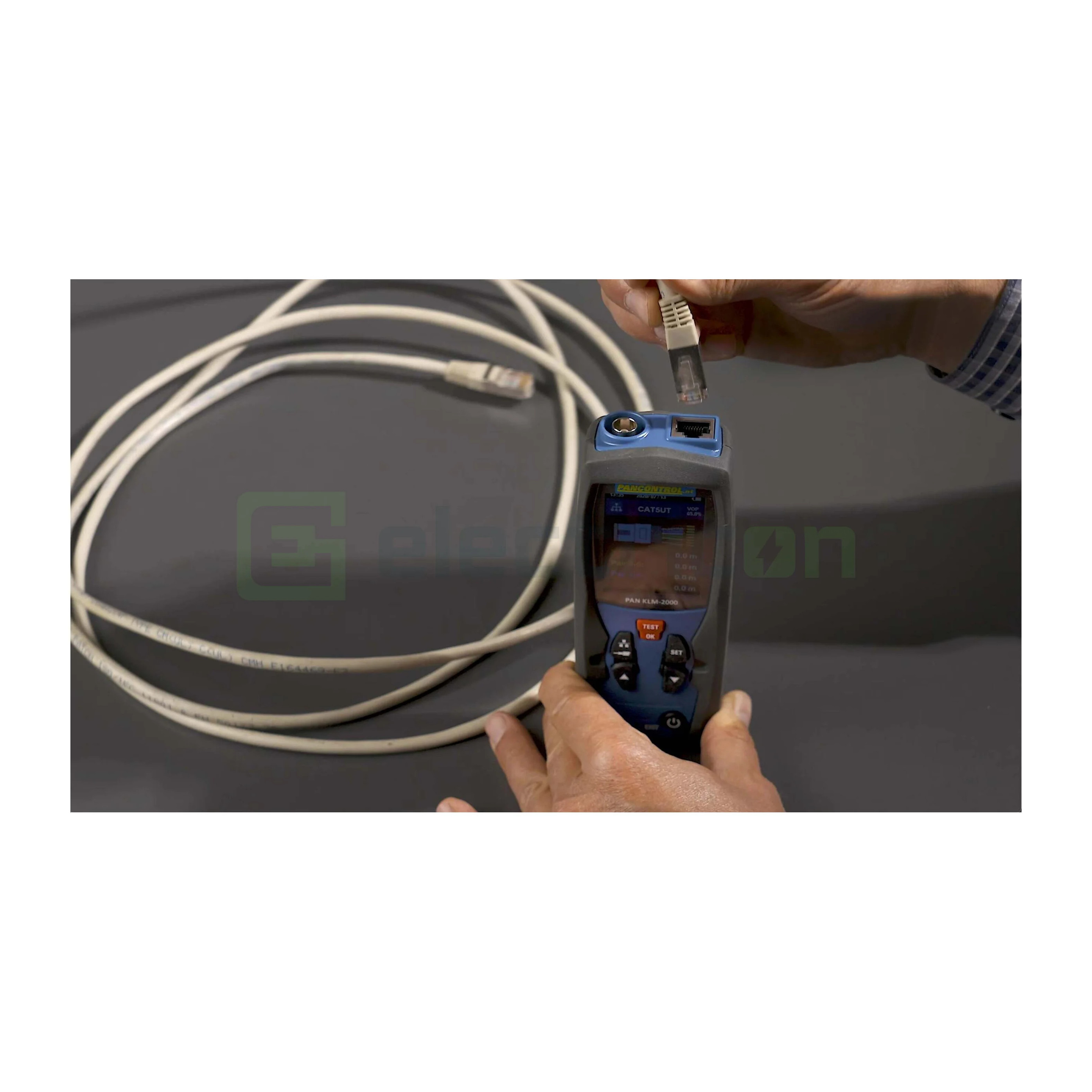

Cabluri de rețea RJ45

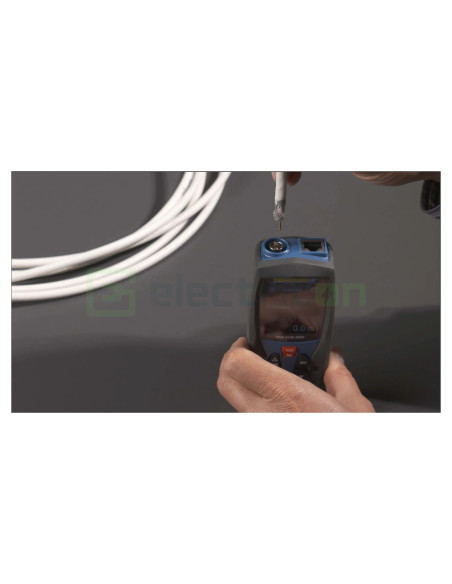

Cabluri coaxiale BNC
Cabluri din cupru și aluminiu
Domeniu 5–3000 m, în funcție de VOP

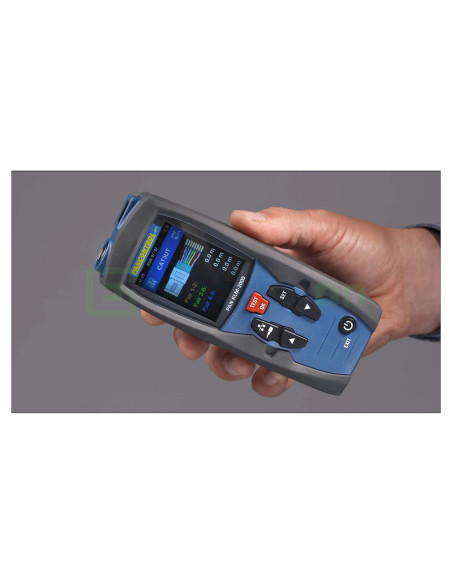

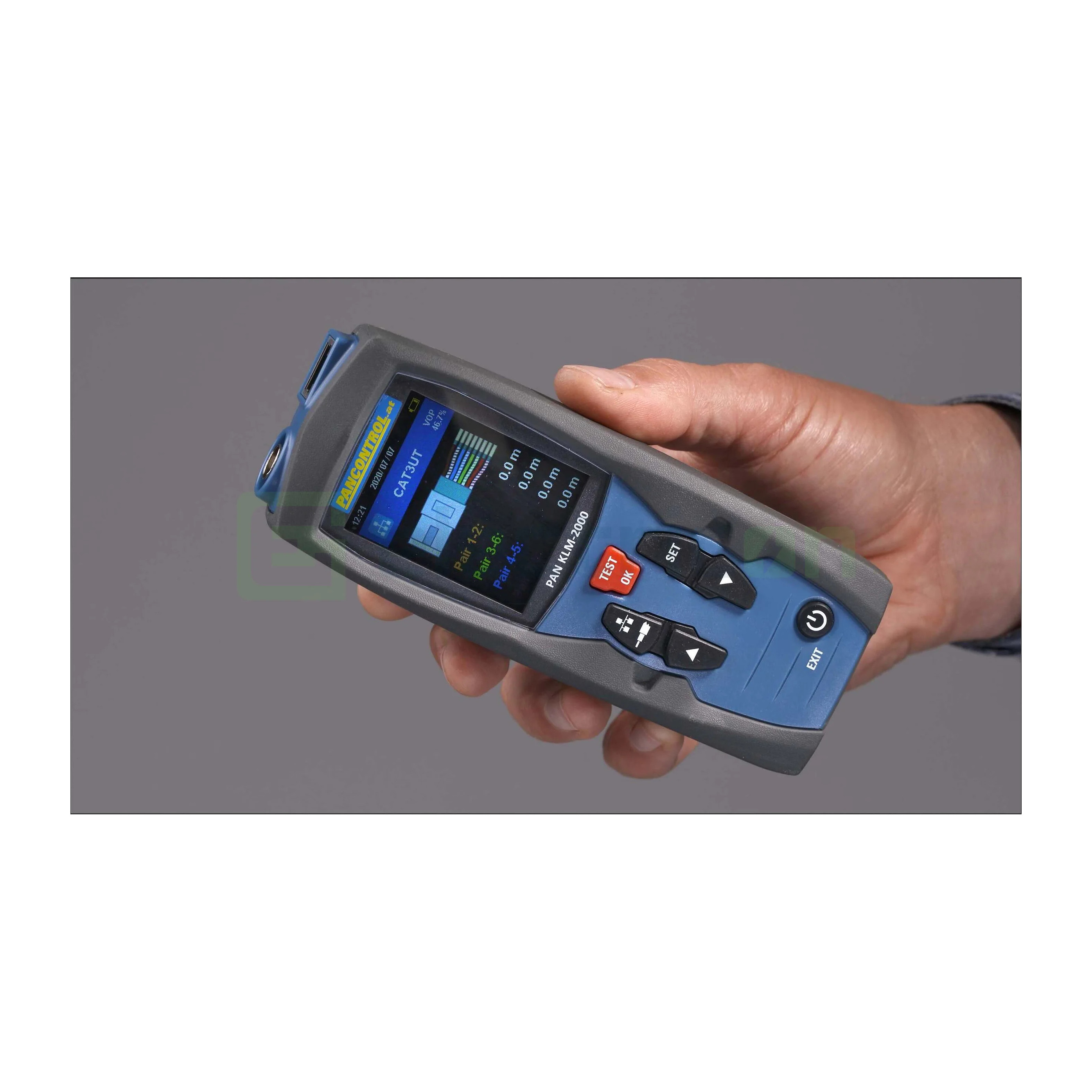

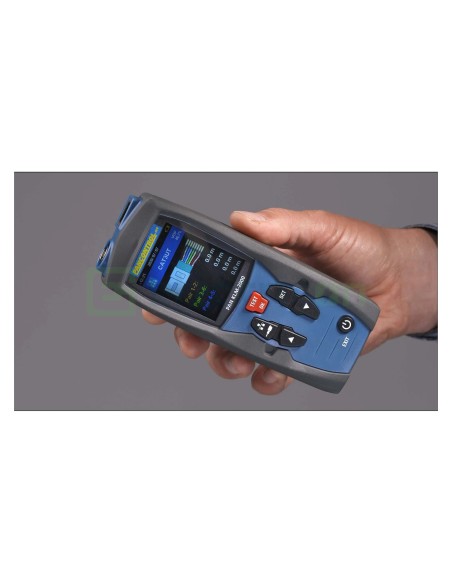

Ecran color iluminat
Bibliotecă pentru valori VOP
Memorie pentru tipuri de cablu
Istoric al măsurărilor
Afișare în metri sau feet

Cod Produs: PAN KLM 2000

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

483.61 lei x 4 luni

Sunt necesare pentru funcționare.

Baterie alcalină - 1.5V R6 AA - Varta Industrial Pro
2 x Bucăți

8,50 lei

În Stoc

Total necesități selectate: 0.00 lei

Preț final estimat: 1890.41 lei

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Model: PAN KLM-2000
Tip produs: Reflectometru TDR
Lungime Cablu: 5–3000 m
Alimentare: 2 × AA, 1,5 V
Dimensiuni: 152 × 62 × 37 mm
Greutate netă: 184 g
Tip conductor: Cupru / aluminiu
Producător: Pancontrol
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni

Cod PAN KLM 2000

cod EAN13 9120037332200

Descriere

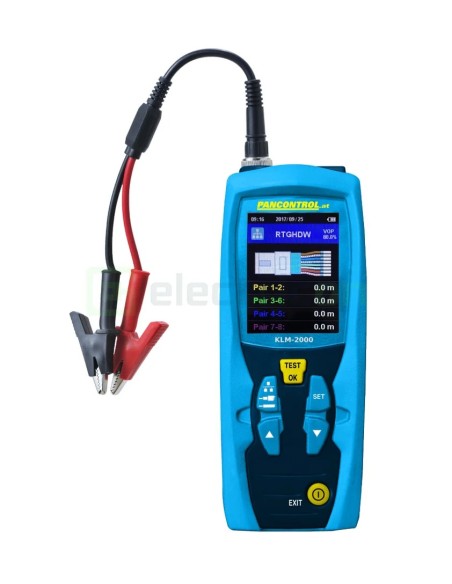

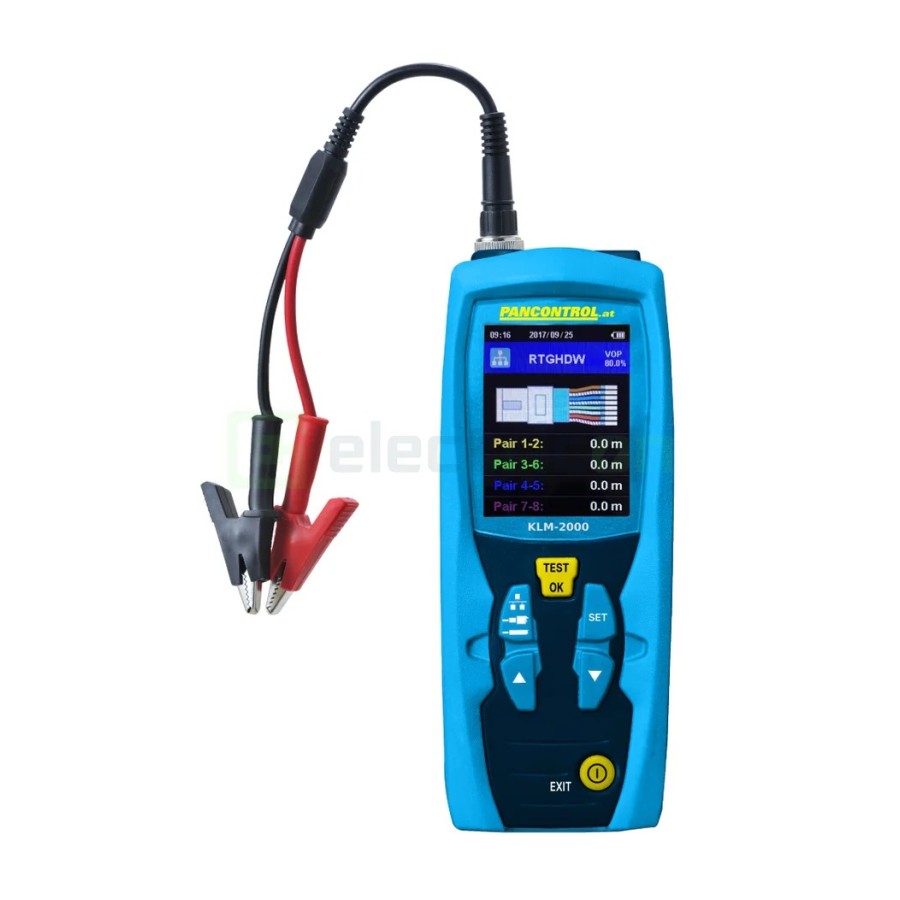

Reflectometru TDR Pancontrol PAN KLM-2000 – prezentare și funcții

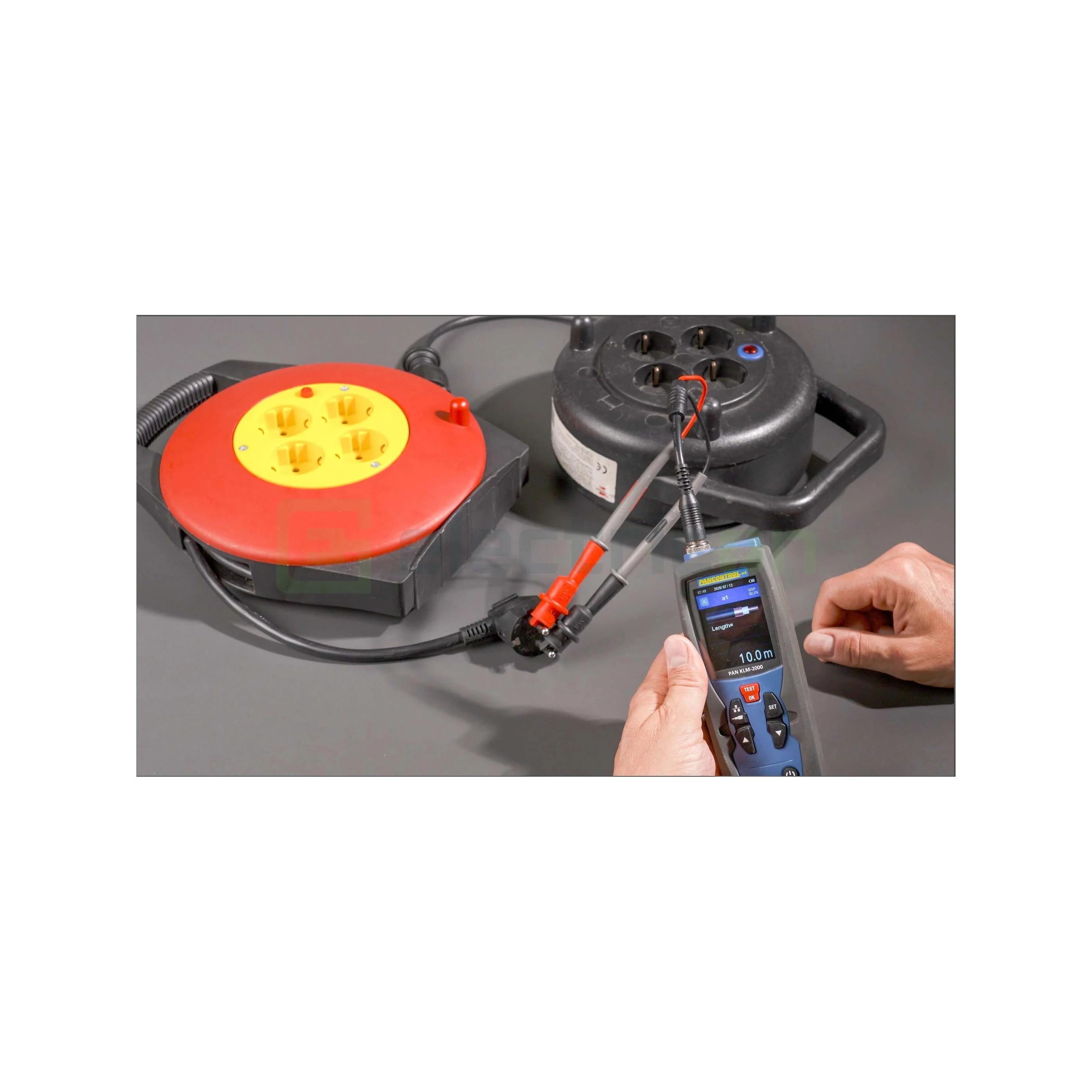

Pancontrol PAN KLM-2000 măsoară lungimea cablurilor prin reflectometrie în domeniul timpului, TDR. Metoda trimite un semnal în cablu și analizează reflexia lui, iar pentru măsurare este necesar accesul la un singur capăt și cablul trebuie să fie scos de sub tensiune.

Funcțiile explicate simplu

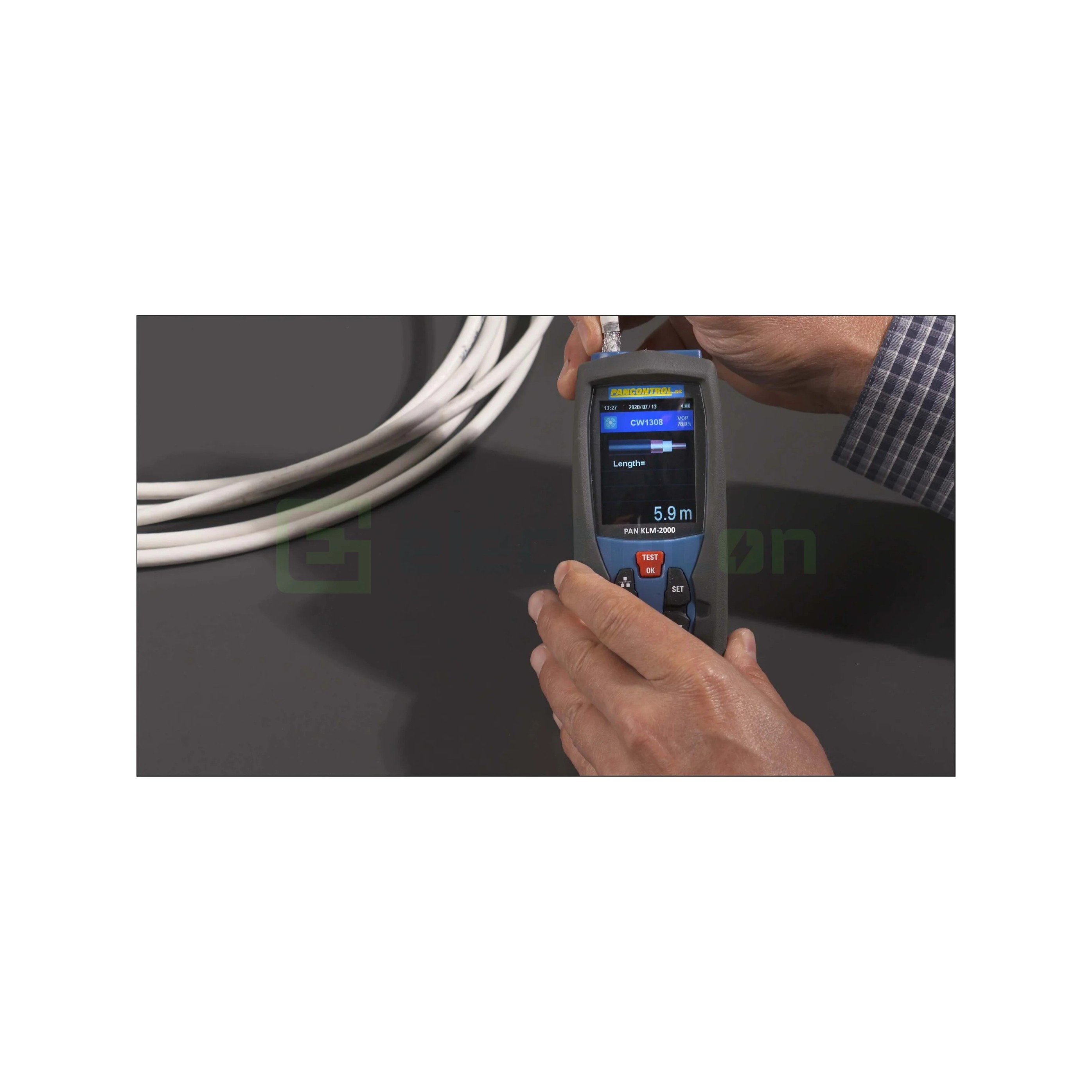

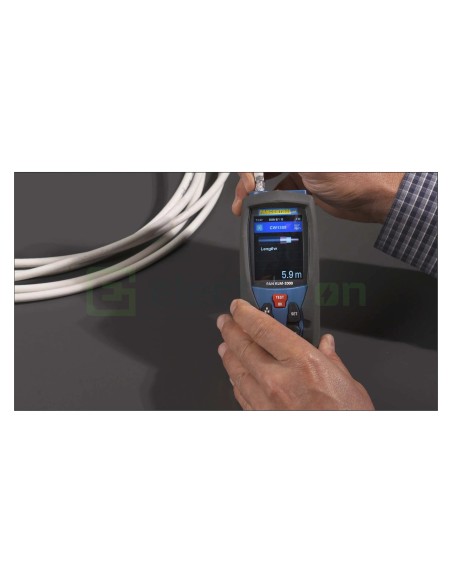

Măsurare TDR: lungimea este calculată după timpul necesar semnalului pentru a se propaga și a reveni.
Un singur capăt: nu este necesar accesul la ambele capete ale cablului.
Mai multe tipuri de cablu: aparatul lucrează cu cabluri multipolare, de rețea și coaxiale.

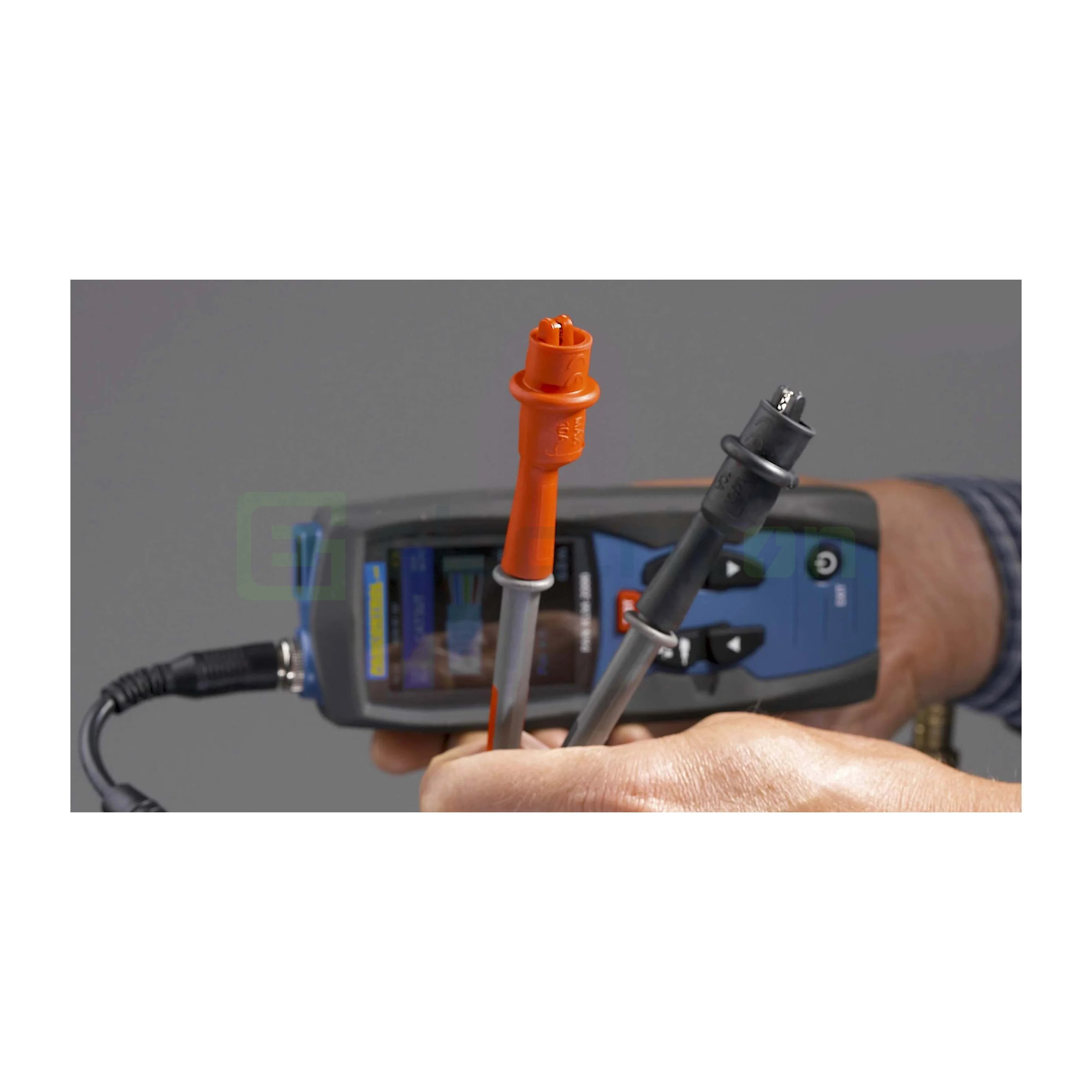

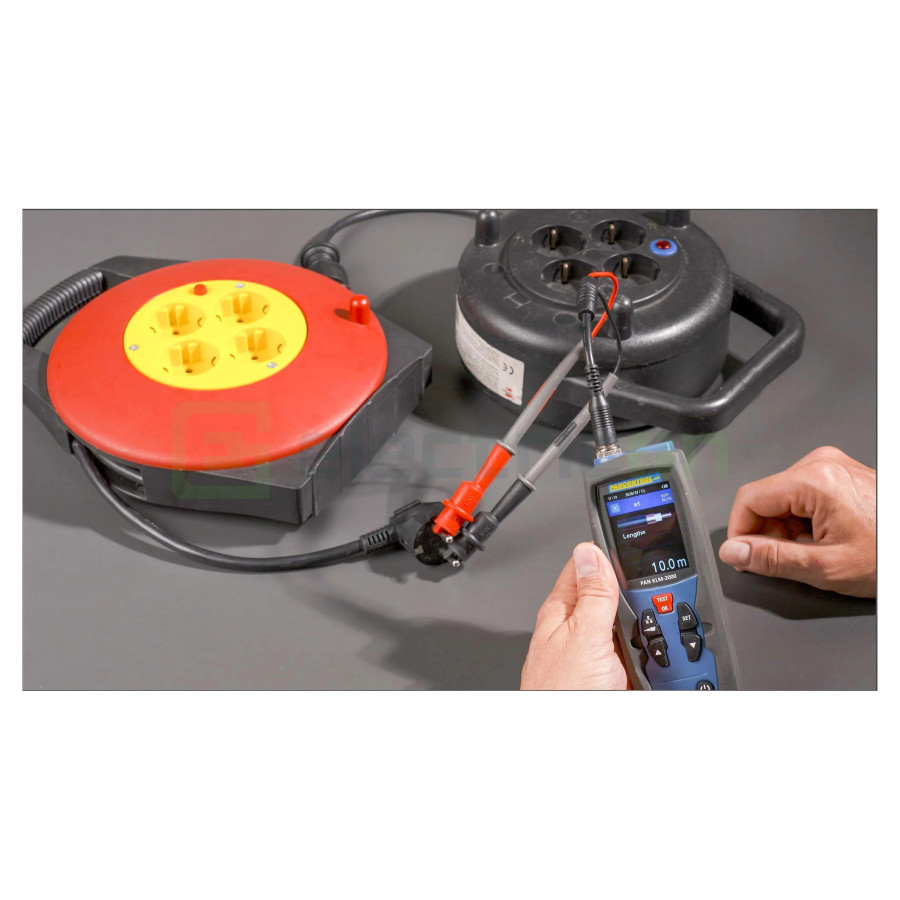

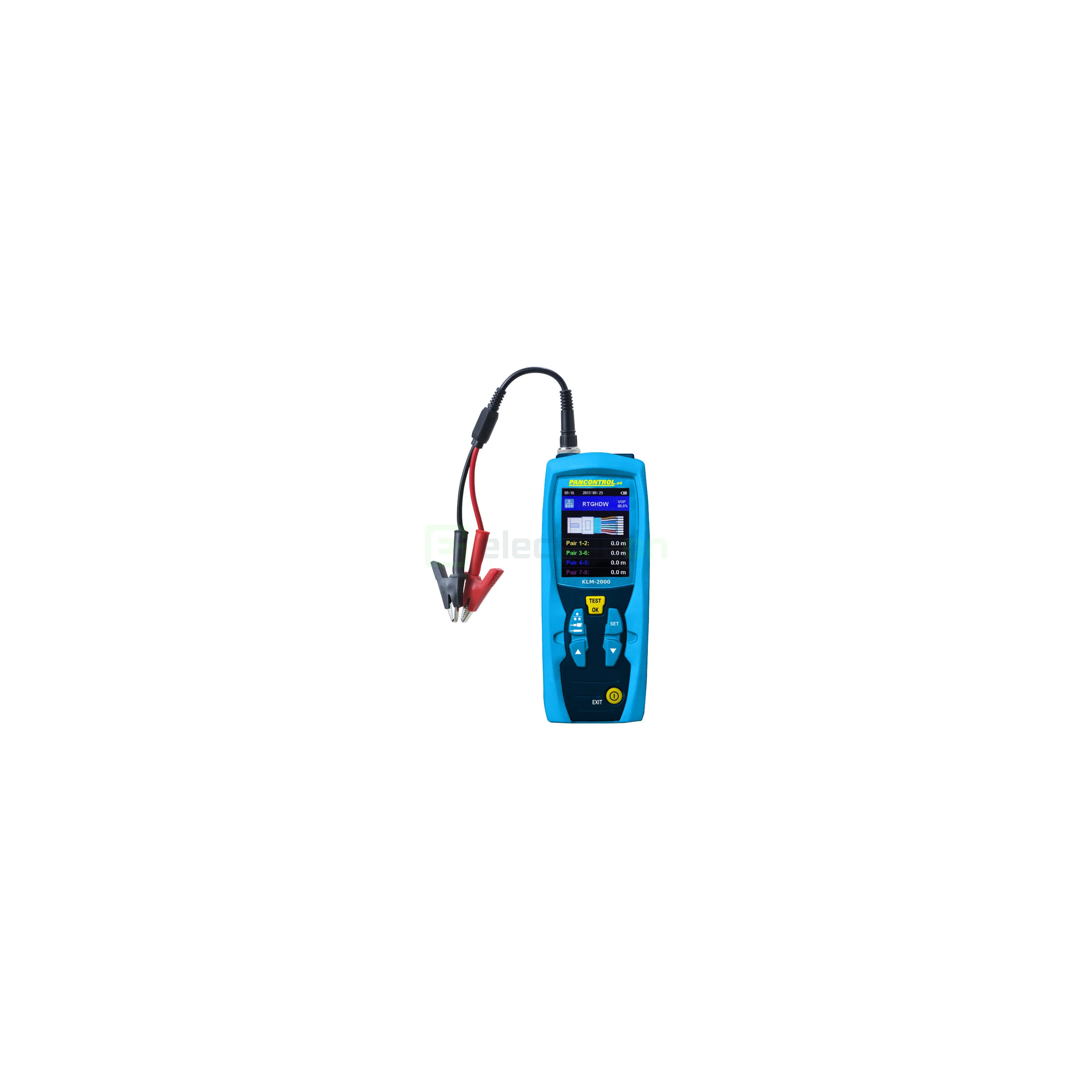

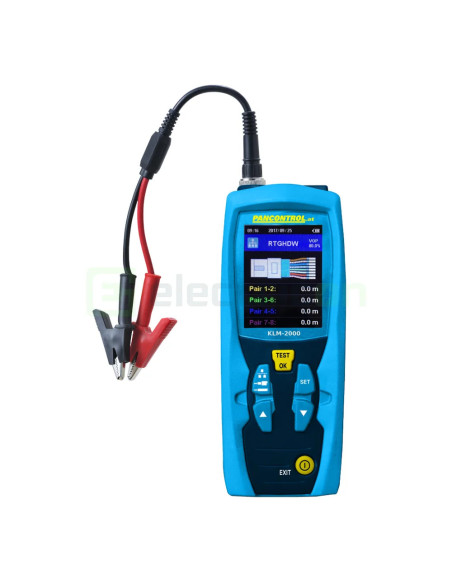

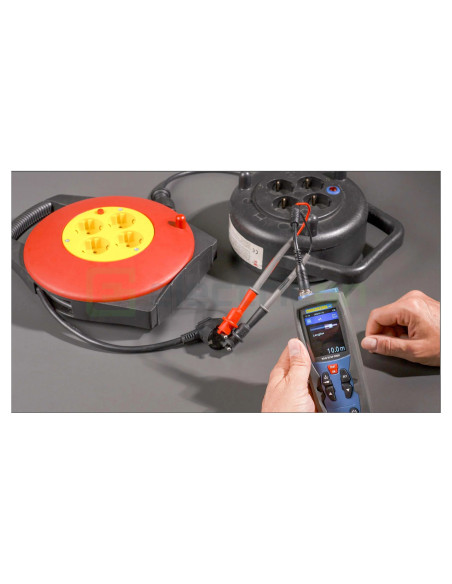

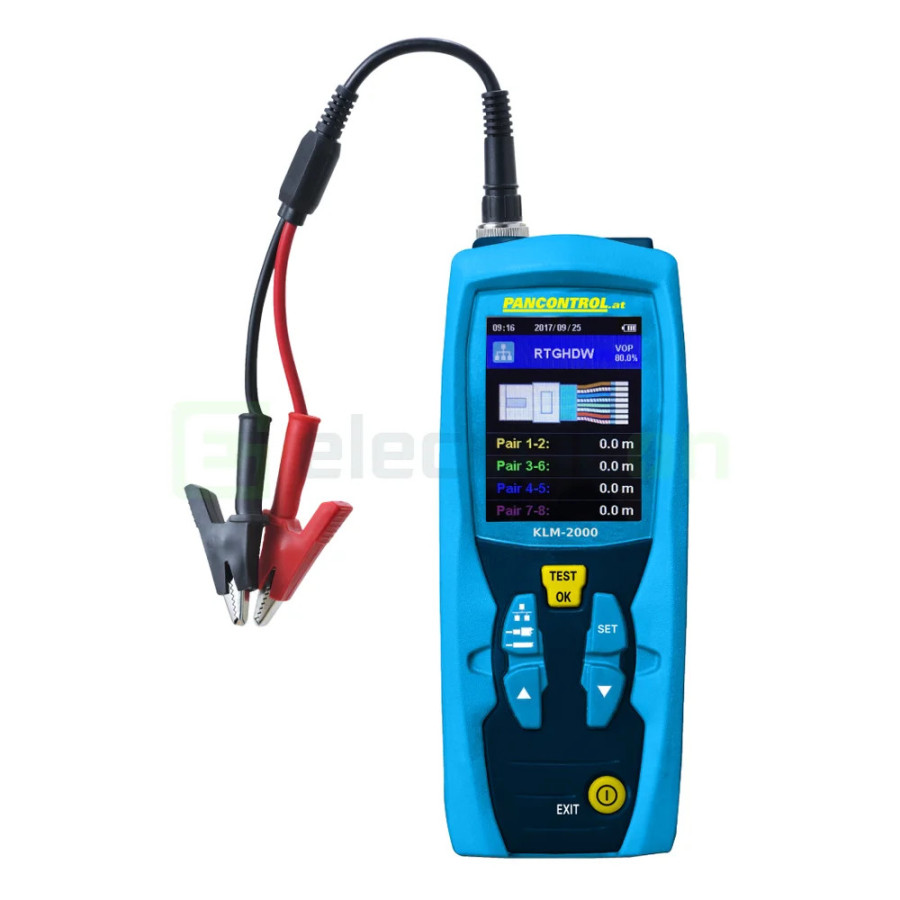

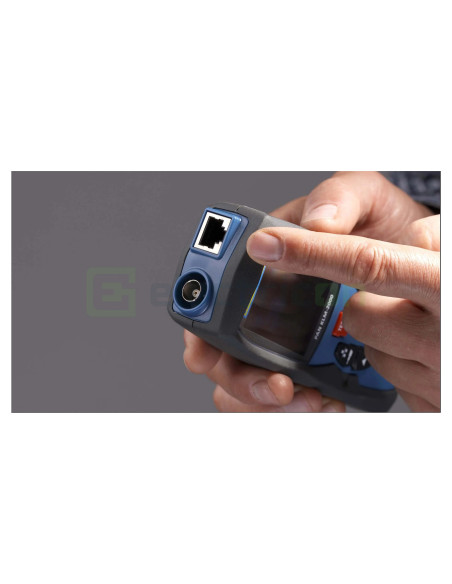

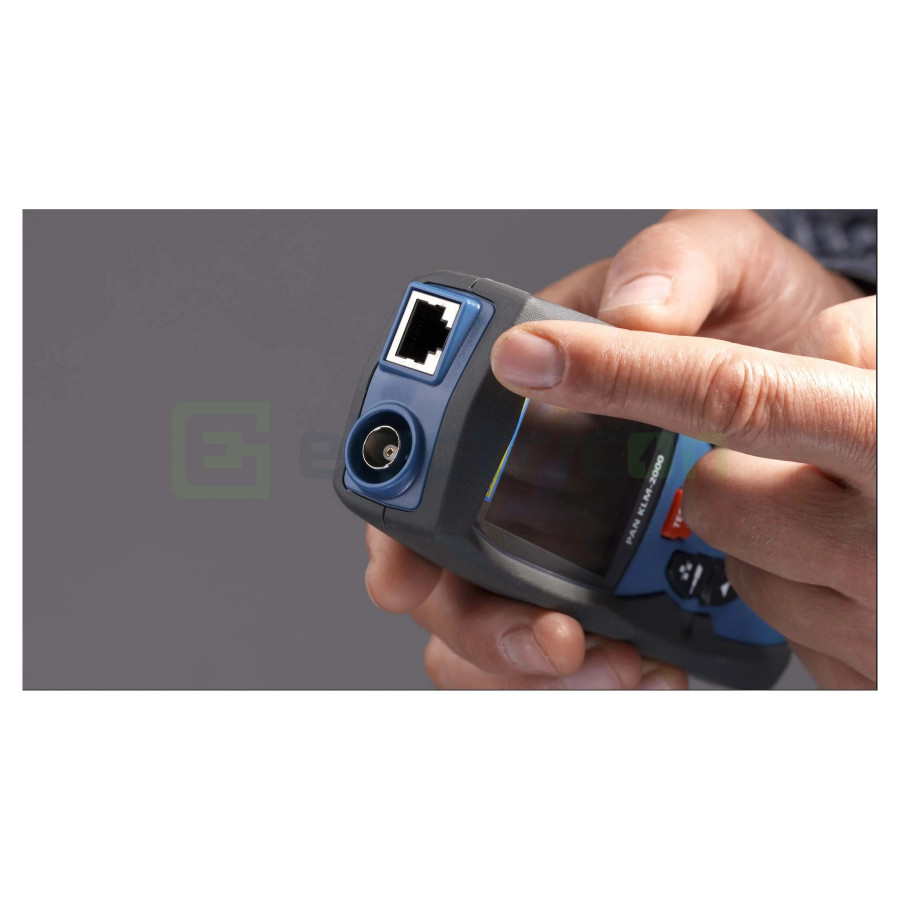

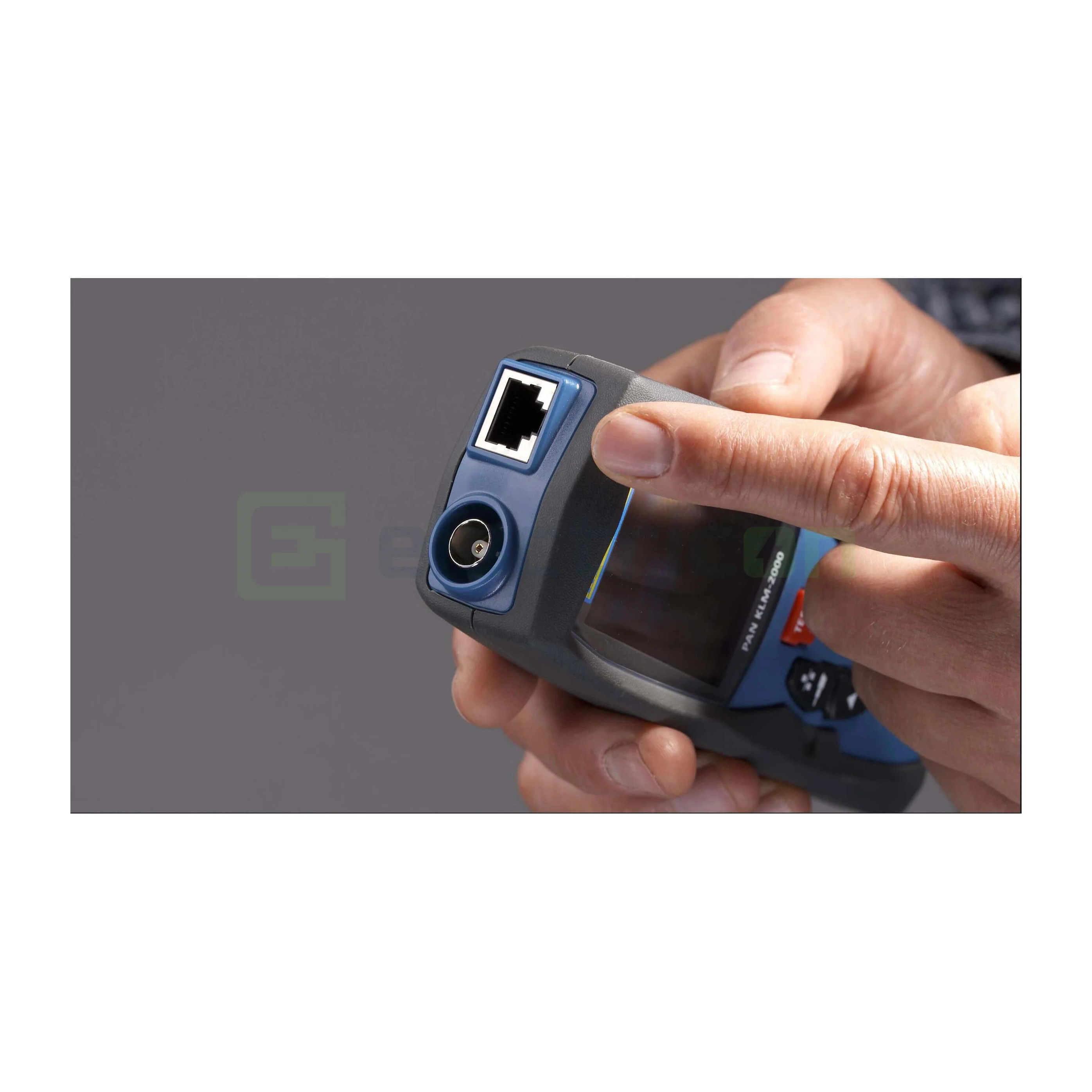

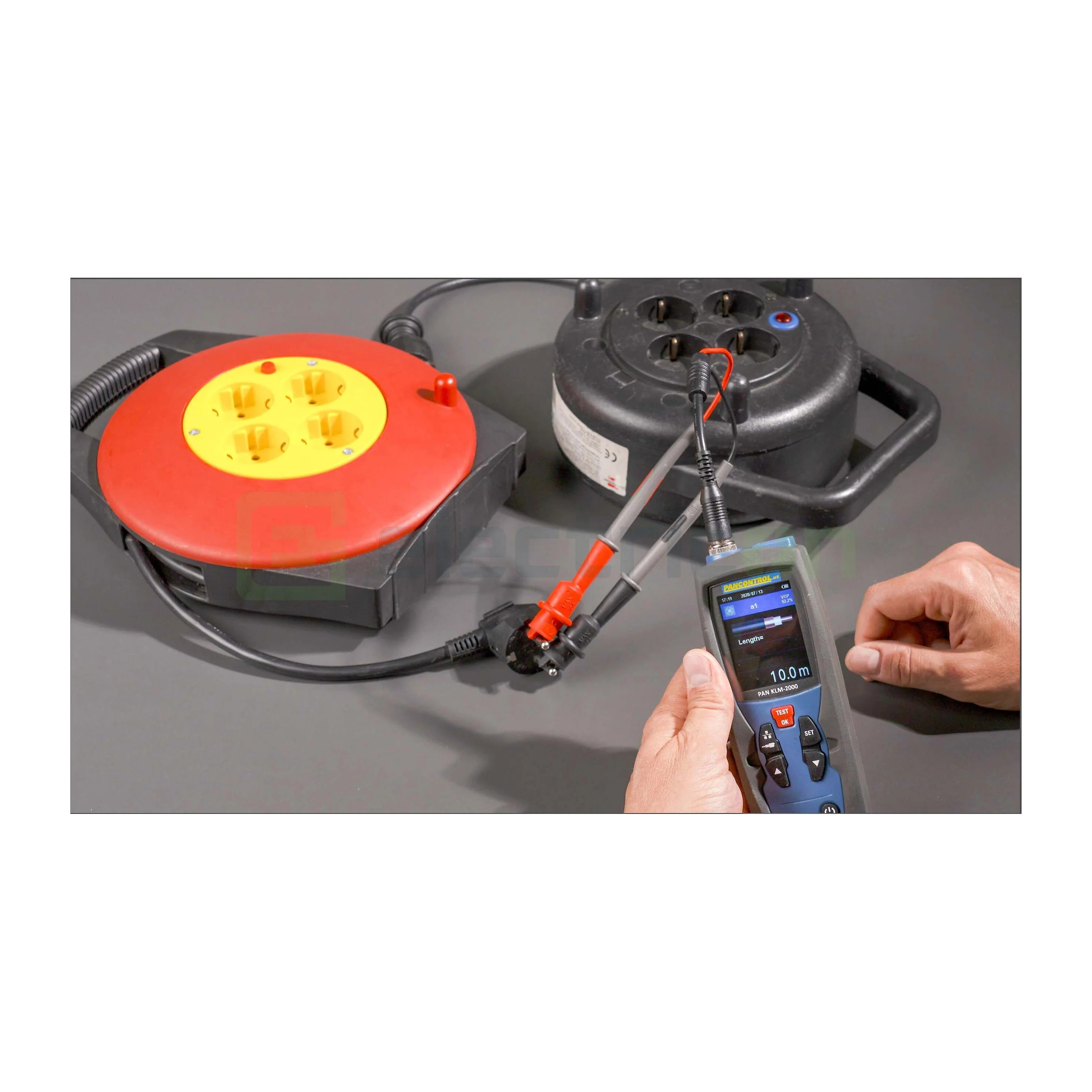

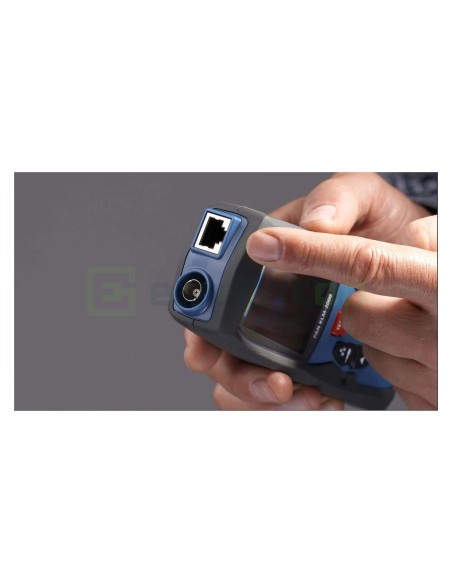

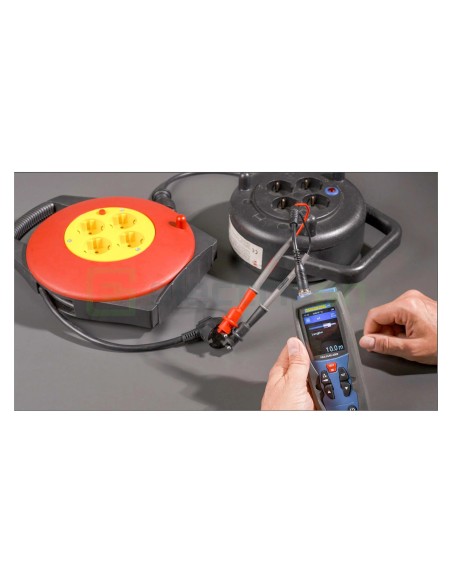

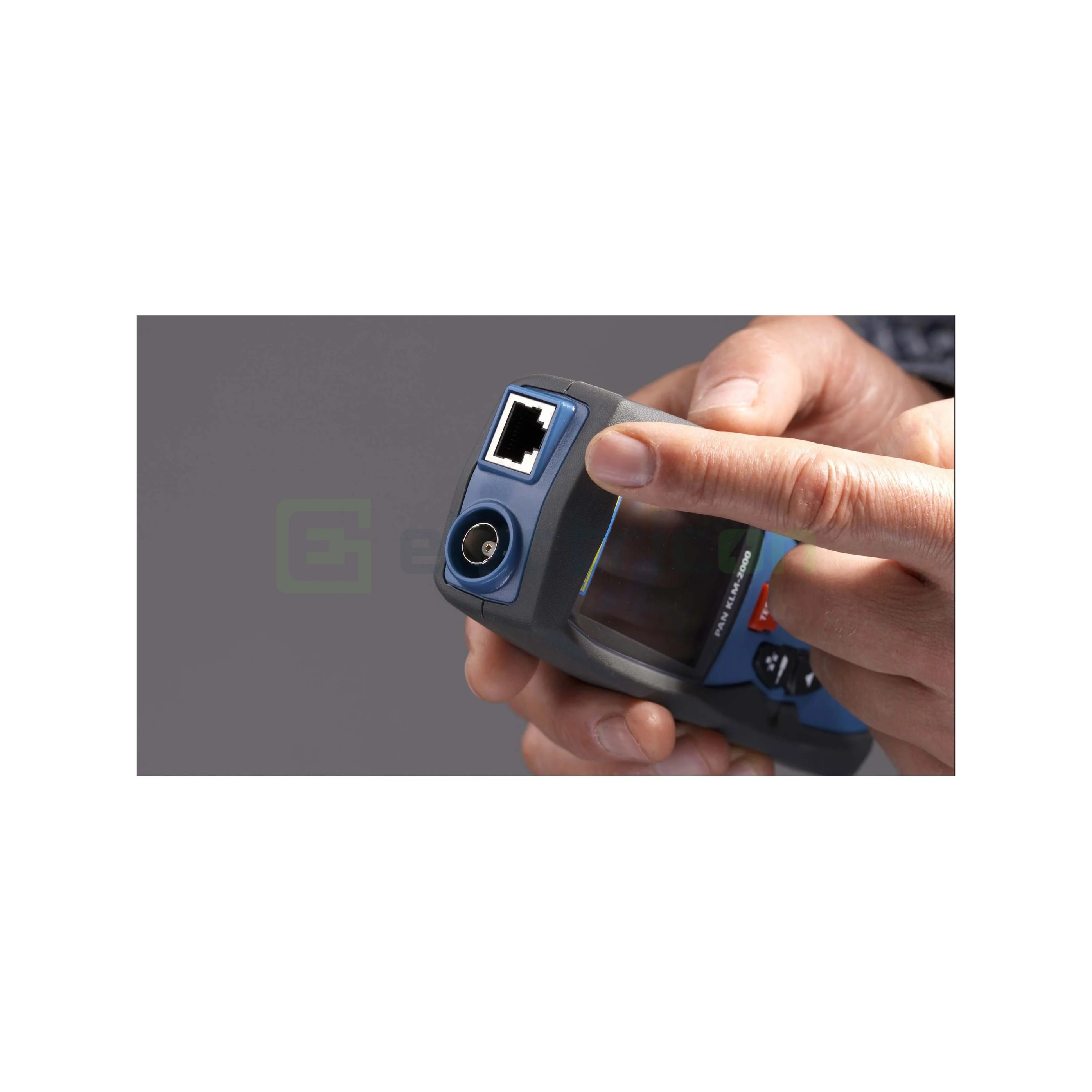

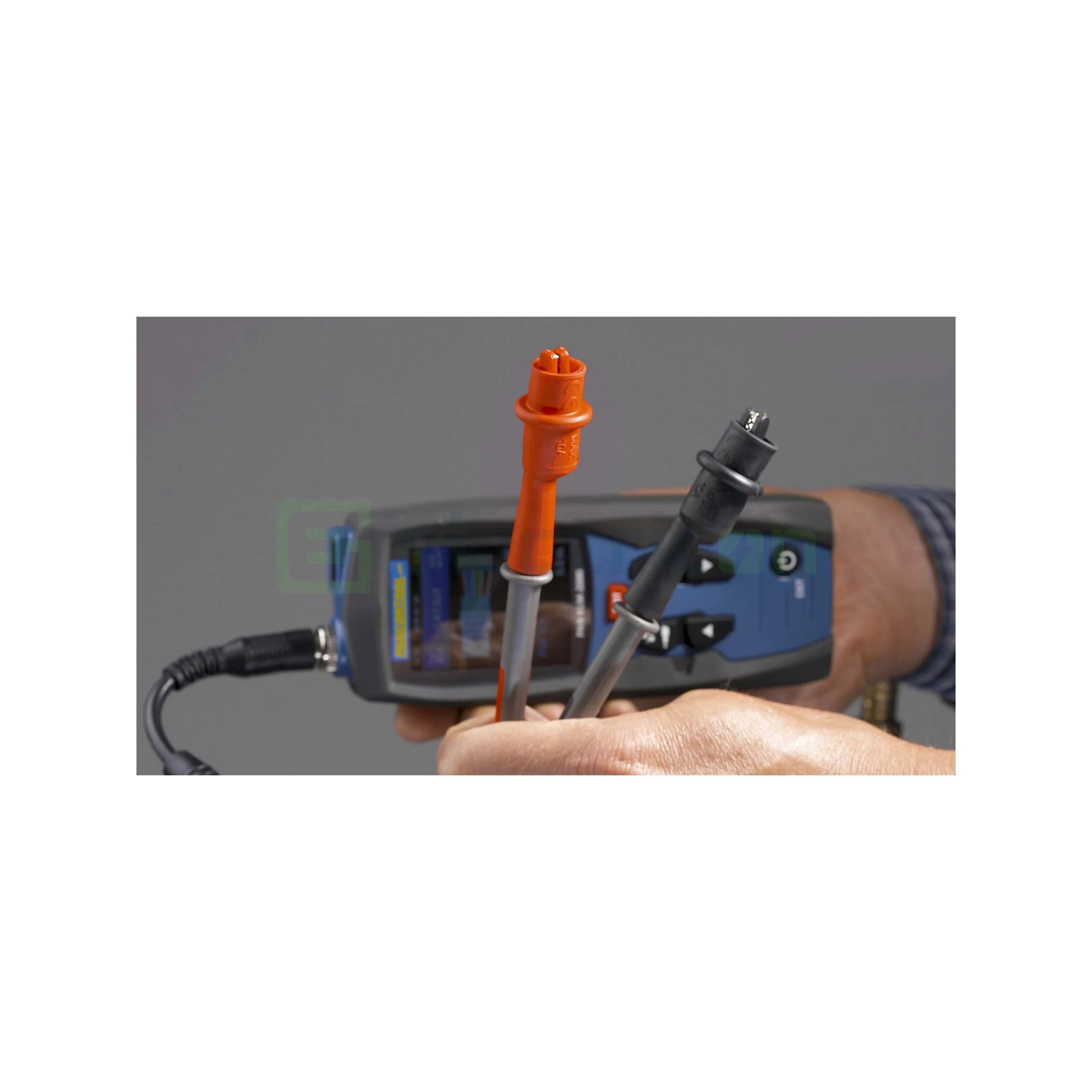

Conexiuni: sunt disponibile RJ45 și BNC, iar pentru alte cabluri se folosește adaptorul cu cleme.

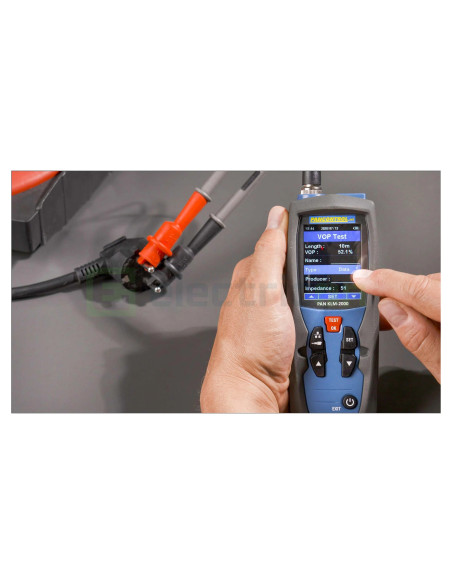

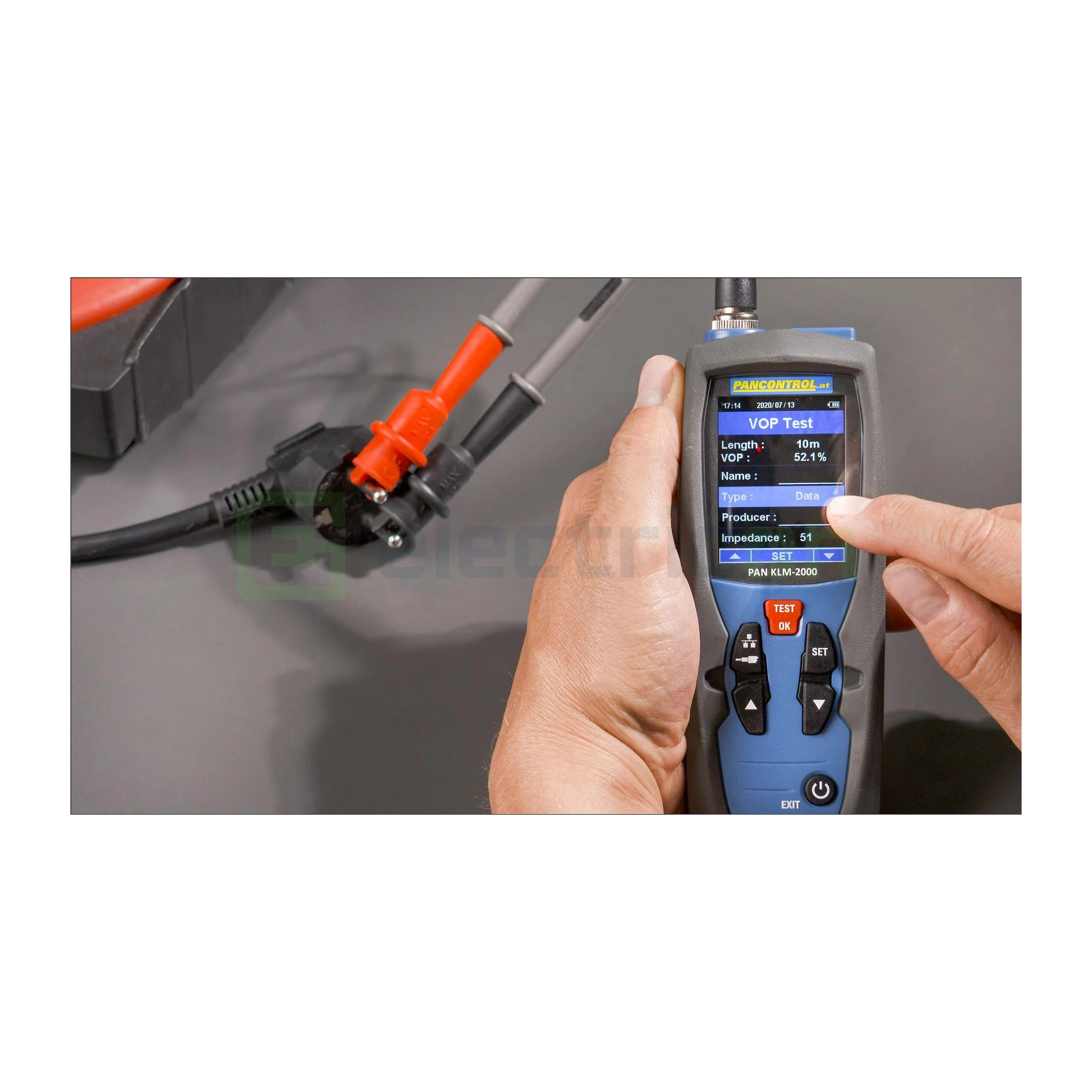

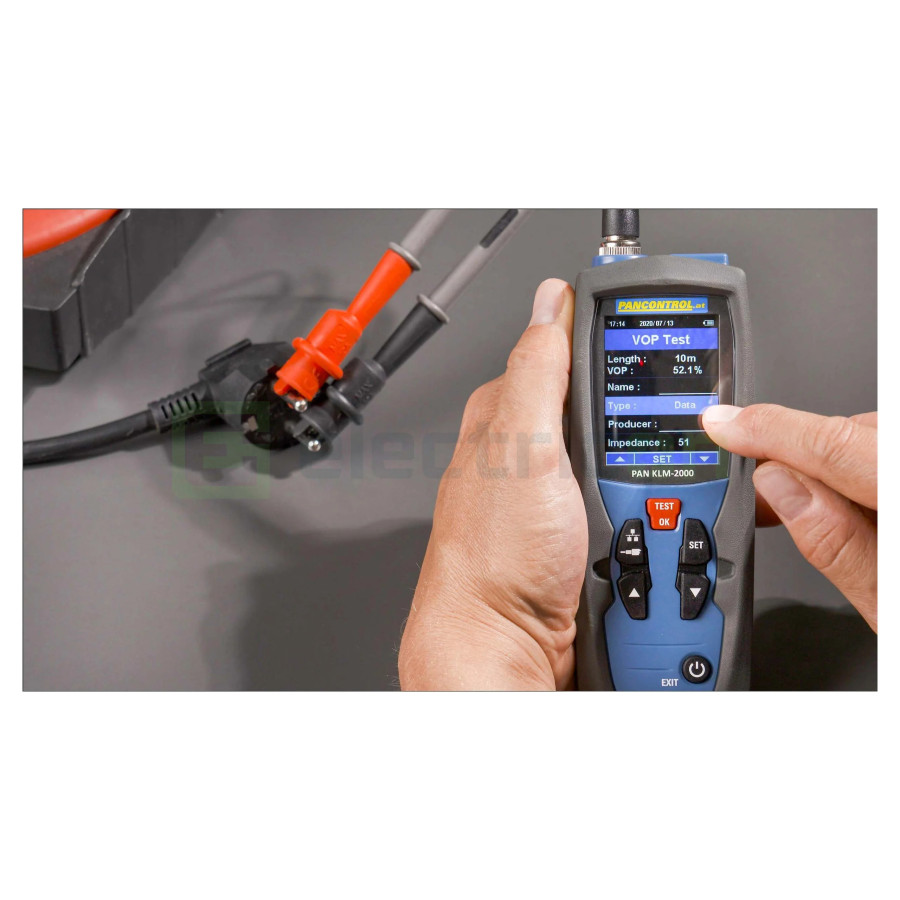

Bibliotecă VOP: aparatul are 20 poziții predefinite și 99 poziții configurabile de utilizator.
Istoric: măsurările anterioare pot fi consultate din meniul aparatului.
Unități: lungimea poate fi afișată în metri sau feet.

Ce poate măsura produsul

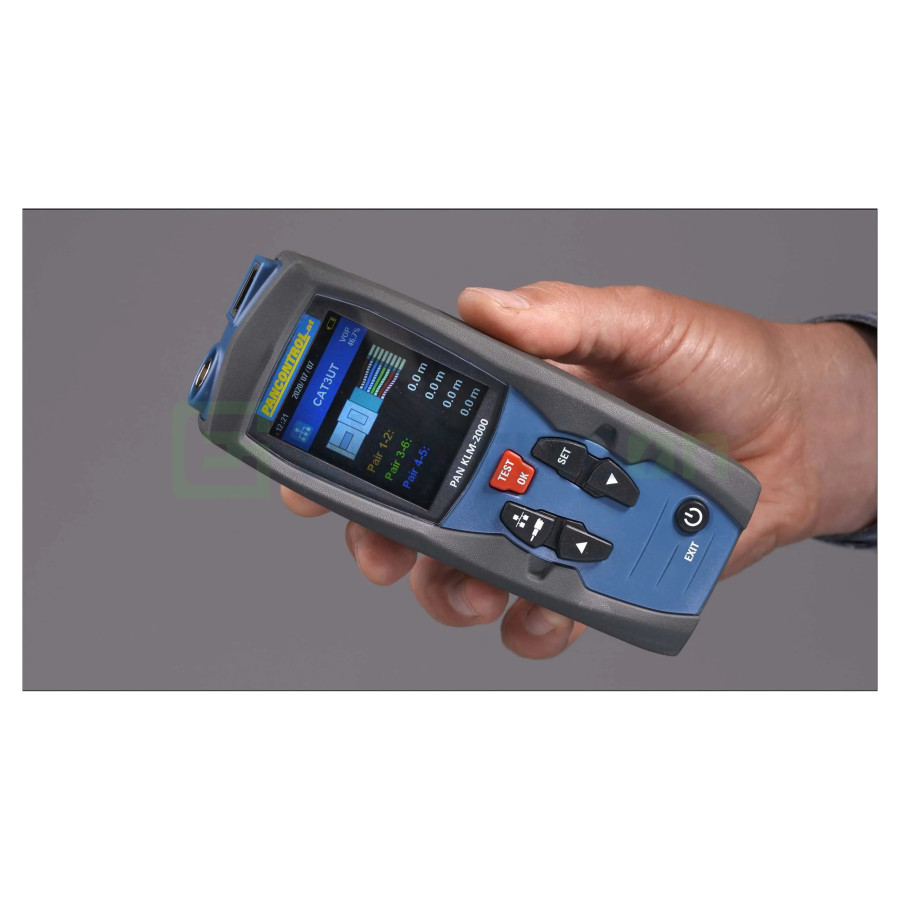

Domeniul începe la 5 m, iar lungimea maximă depinde de VOP: 1500 m la valori de până la 50%, 2000 m până la 66%, 2400 m până la 80% și 3000 m peste 80%. Aparatul are ecran color, iluminare și memorie pentru tipuri de cablu.

Clarificări tehnice importante

Valoarea VOP, adică viteza de propagare a semnalului în cablu, este esențială pentru calcul. Pancontrol indică o rezoluție de 0,1 m și o precizie de ±(2% + 0,2 m) sub 100 m, respectiv ±(2% + 0,5 m) de la 100 m în sus. Cablul nu trebuie măsurat sub tensiune.

Condiții de utilizare și construcție

Fișa tehnică Pancontrol actuală indică dimensiuni de 152 × 62 × 37 mm, greutate netă de 184 g și alimentare cu două baterii AA de 1,5 V.

Pachetul conține

PAN KLM-2000;
geantă de transport;
cablu de testare;

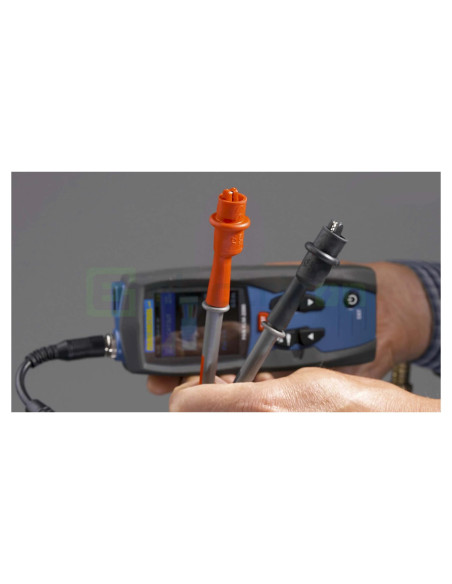

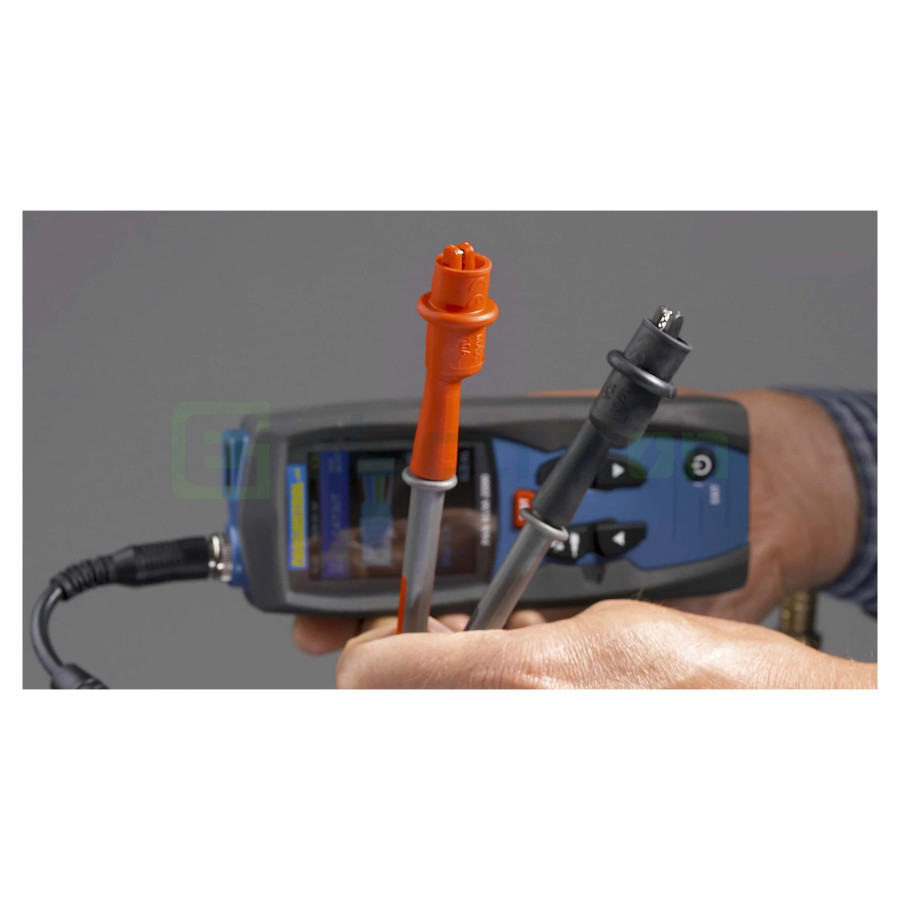

cleme crocodil;
instrucțiuni de utilizare.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Pentru cine sunt potrivite aparatele Pancontrol pentru localizarea și măsurarea cablurilor?

Sunt potrivite pentru electricieni, instalatori, tehnicieni de rețea și mentenanță care trebuie să identifice circuite, să urmărească trasee, să măsoare lungimea cablurilor sau să localizeze întreruperi și defecte. Funcțiile exacte diferă de la un model la altul.

Ce tipuri de cabluri poate măsura?

PAN KLM 2000 este destinat cablurilor multipolare, cablurilor de rețea și cablurilor coaxiale din cupru sau aluminiu, în condițiile prevăzute de producător.

Cablul trebuie scos de sub tensiune înainte de măsurarea lungimii?

Da. Pentru această măsurare, cablul trebuie scos de sub tensiune și verificat conform procedurii de lucru înainte de conectarea aparatului.

Care este domeniul de măsurare a lungimii?

Pancontrol indică un domeniu de aproximativ 5 până la 3000 m.

Ce este tehnologia TDR?

TDR trimite un impuls în cablu și analizează reflexia acestuia. Timpul până la întoarcerea reflexiei, împreună cu viteza de propagare setată, este folosit pentru estimarea distanței.

Poate localiza poziția unui defect pe cablu?

Da. Schimbările de impedanță produse de un capăt, o întrerupere sau alte defecte pot genera reflexii care ajută la estimarea distanței până la eveniment.

Poate fi folosit pentru cabluri de rețea RJ45?

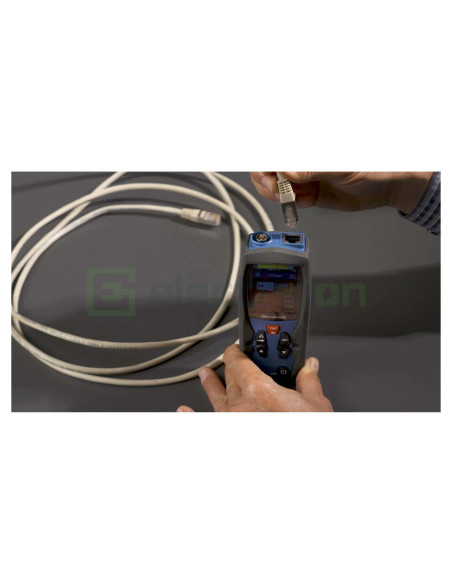

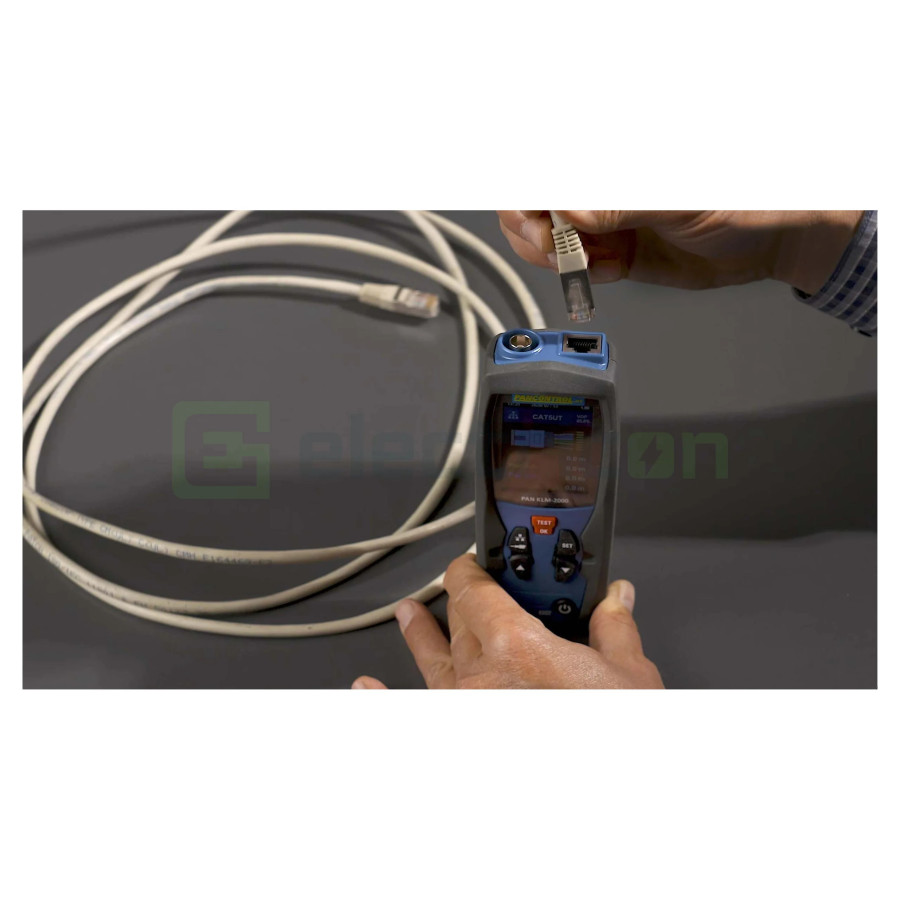

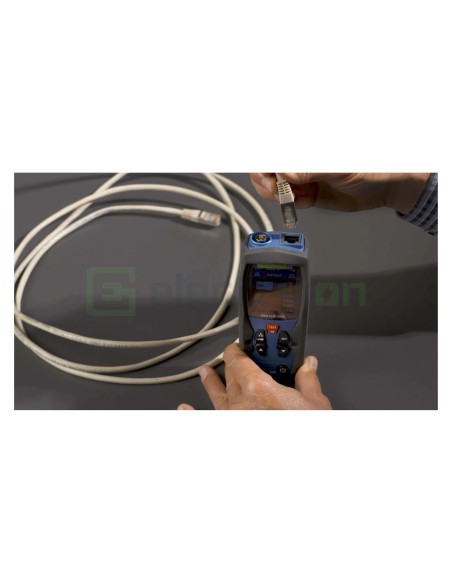

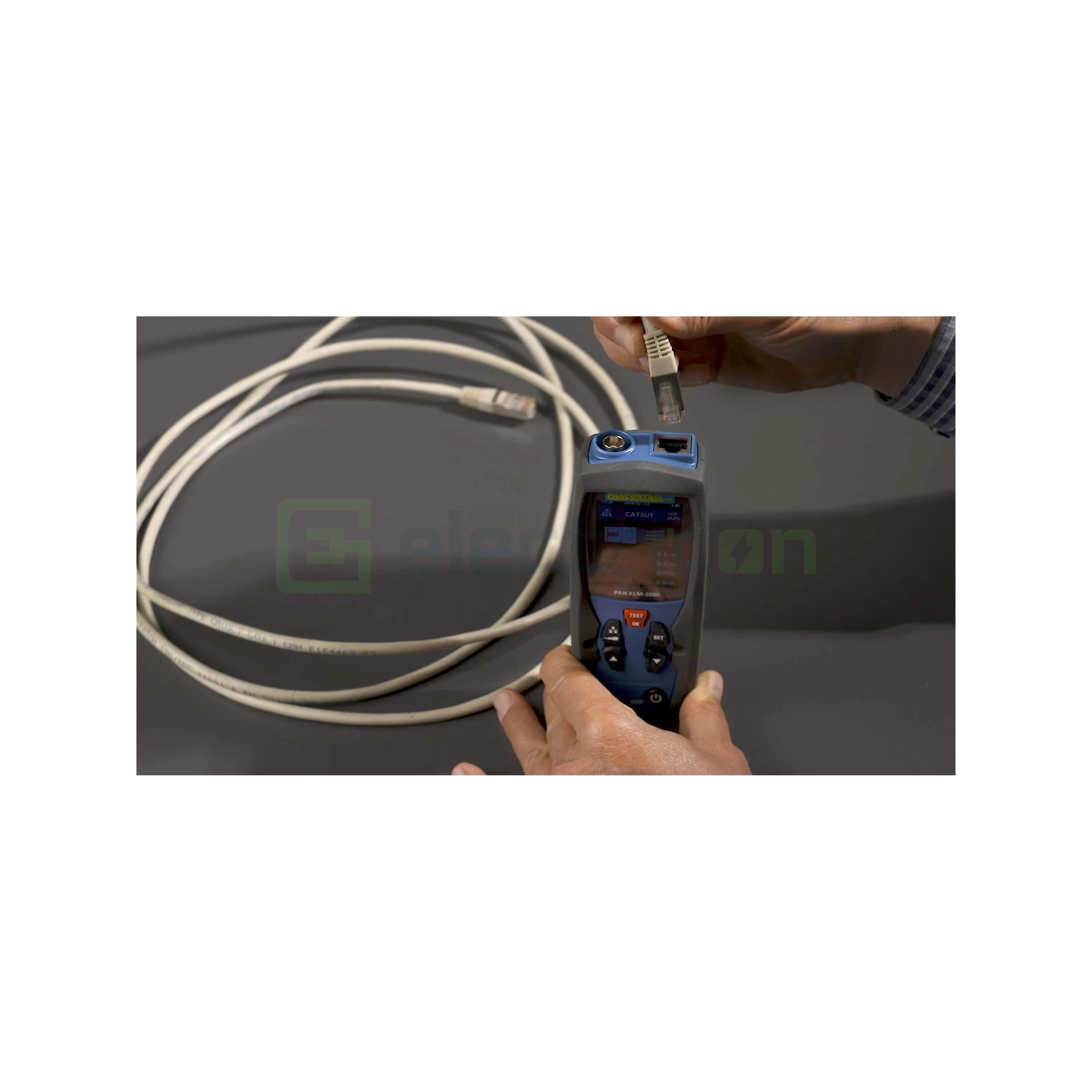

Da. Aparatul este destinat inclusiv cablurilor de rețea și are conexiune potrivită pentru această aplicație.

Poate fi folosit pentru cabluri coaxiale?

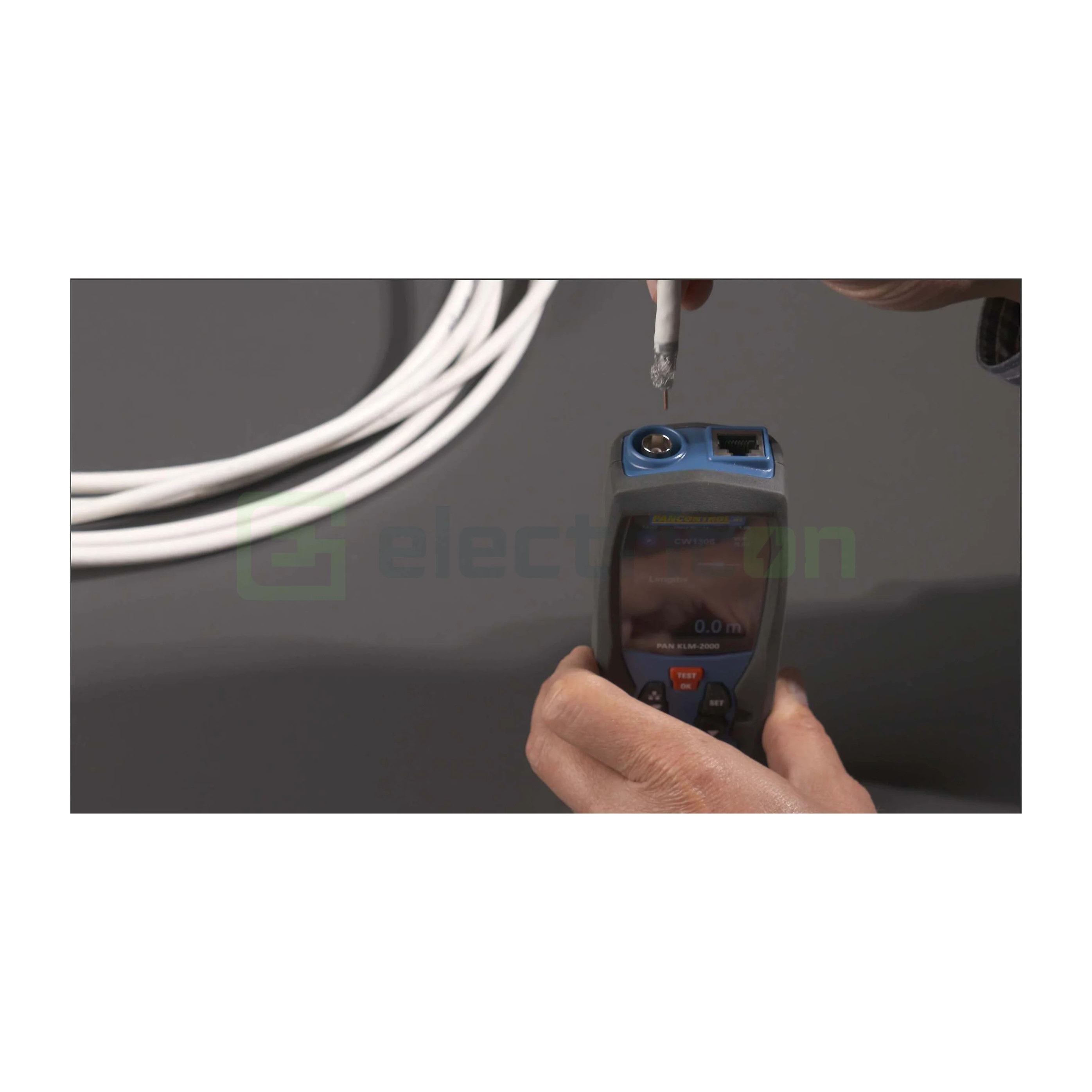

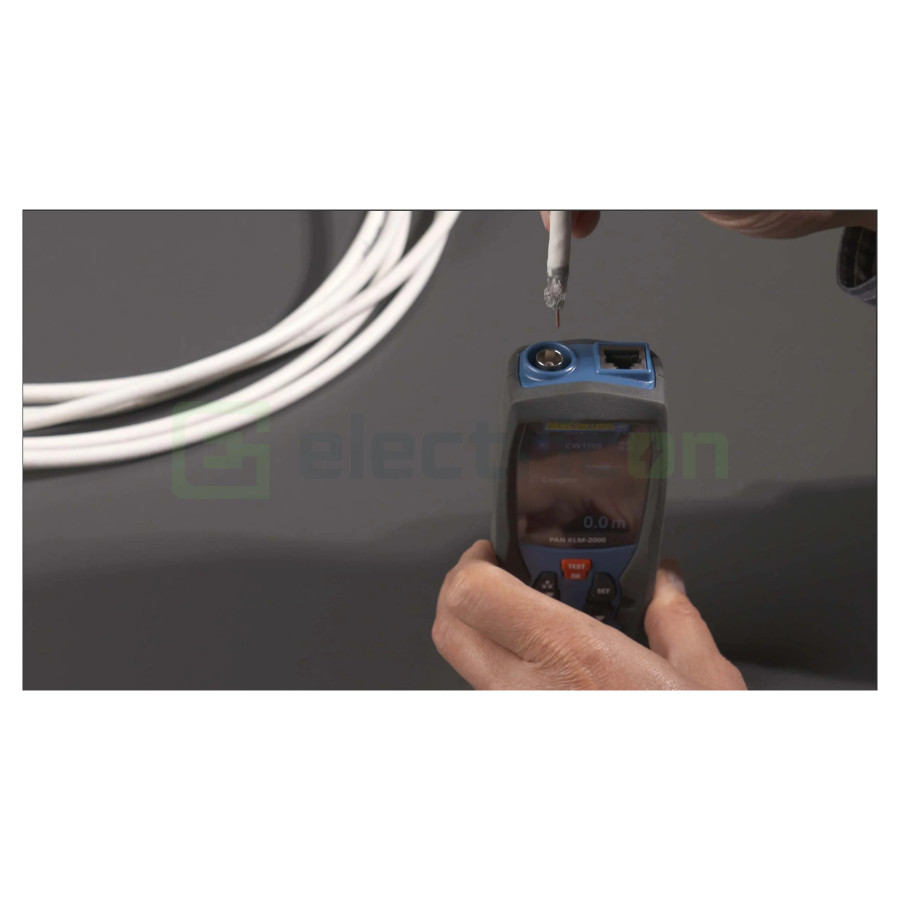

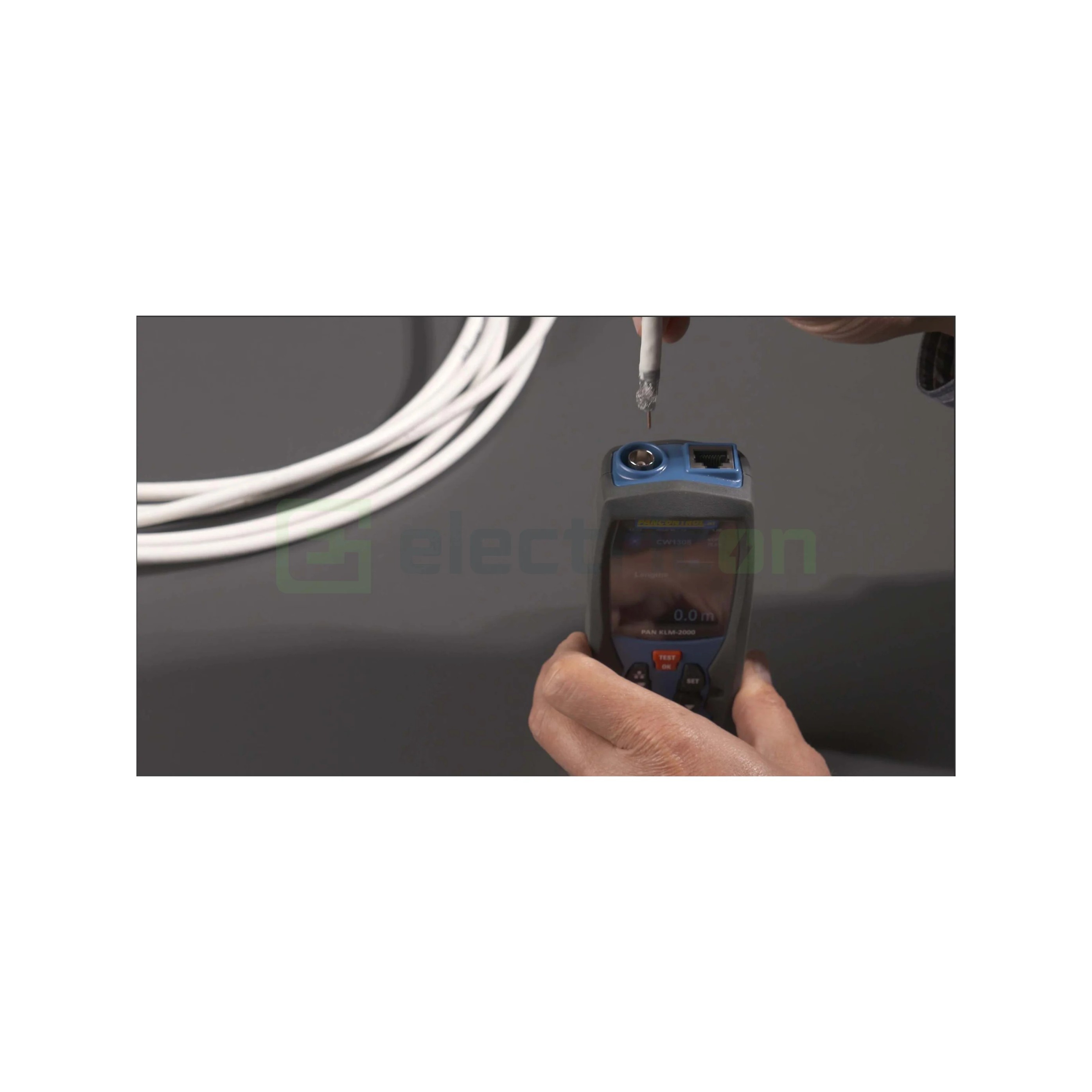

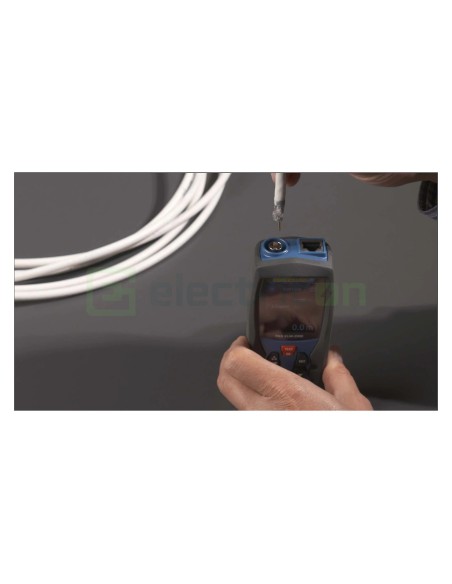

Da. PAN KLM 2000 este prevăzut și pentru cabluri coaxiale, inclusiv prin conexiunea BNC.

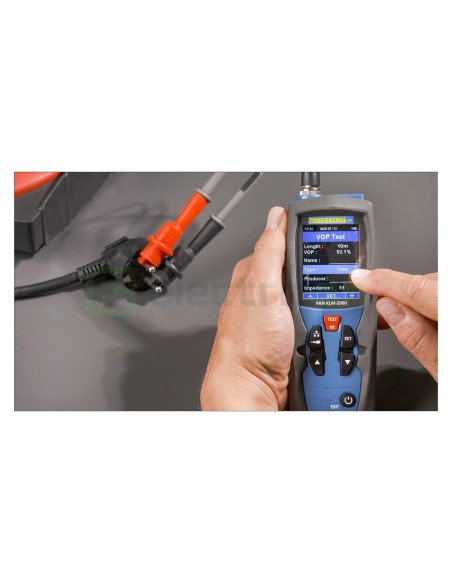

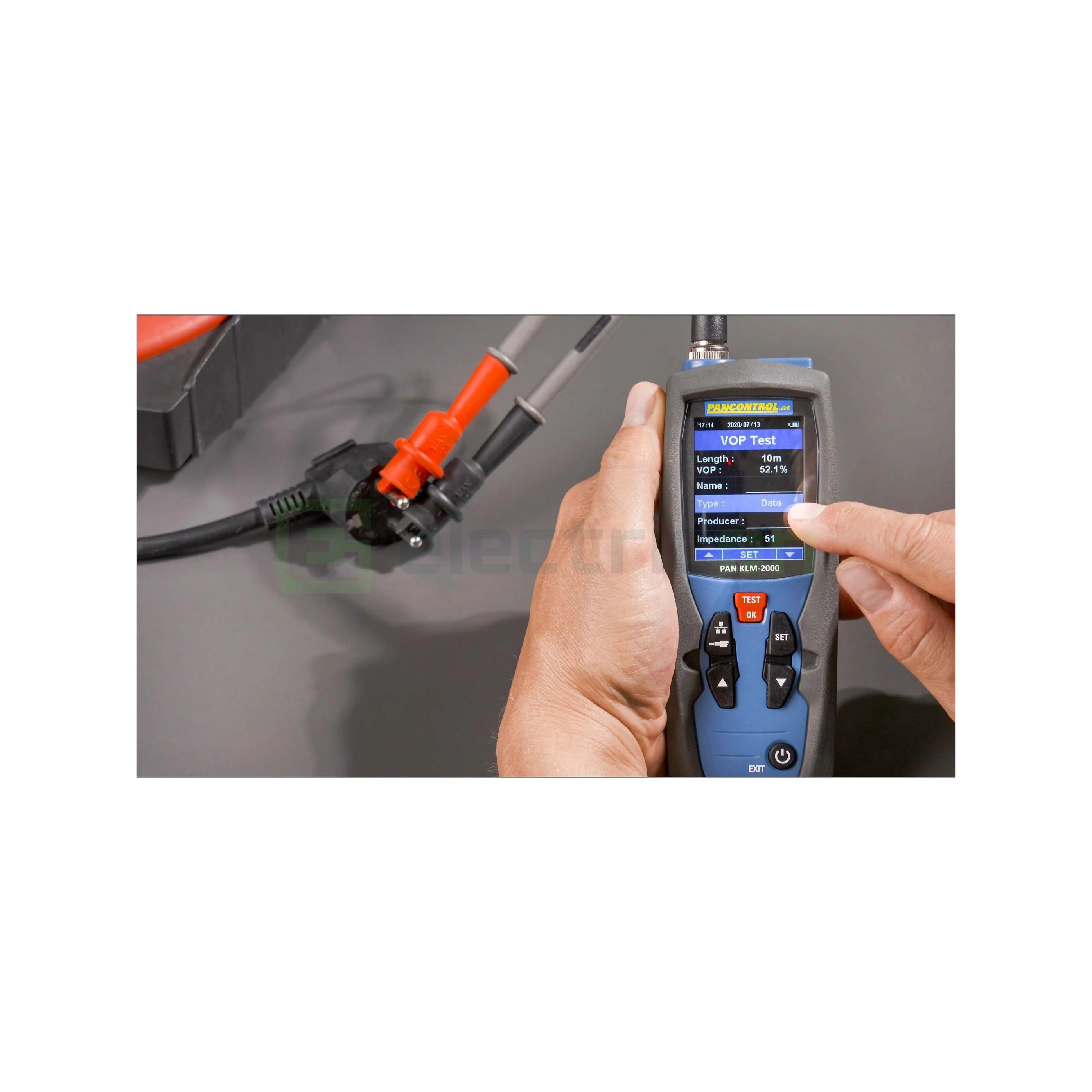

La ce folosește valoarea VOP?

VOP reprezintă viteza de propagare a semnalului în cablu. O valoare corectă este importantă pentru ca distanța calculată de TDR să fie cât mai apropiată de realitate.
