Pe scurt: două aparate, două roluri diferite
Un întrerupător diferențial RCCB compară curentul care intră în circuit cu cel care iese. Când diferența depășește pragul declarat, aparatul întrerupe alimentarea. Rolul lui este protecția persoanei împotriva electrocutării, nu protecția conductorului.
De aici pornește întreaga discuție dintre RCCB și RCBO. Ambele fac aceeași măsurătoare. Diferă prin modul în care este tratat supracurentul și prin numărul de circuite care rămân alimentate atunci când apare un defect.
- RCCB Întrerupător diferențial, fără protecție la supracurent. Standardul de produs este IEC 61008-1, „fără protecție integrată la supracurent”.
- RCBO Siguranță cu protecție diferențială, care include și protecția la supracurent. Standardul de produs este IEC 61009-1, „cu protecție integrată la supracurent”.
- 30 mA Sensibilitatea utilizată, în mod obișnuit, pentru protecția suplimentară a persoanelor (10 mA pentru zonele umede). Pentru alte roluri din instalație se folosesc 100 și 300 mA.
Întrerupătorul diferențial (RCCB)
RCCB-ul supraveghează curentul rezidual și întrerupe alimentarea la un defect de izolație. Nu oferă protecție la suprasarcină sau scurtcircuit, deci nu protejează conductorul. Protecția la supracurent este asigurată de siguranțele automate din tablou sau, pe circuite dedicate, de un aparat de tip RCBO.
Montat pe un grup de circuite, RCCB-ul are un avantaj clar: protejează mai multe circuite cu un singur aparat și cu un cost mai mic raportat la circuit. Are însă și o consecință pe care o resimte utilizatorul: la un defect de izolație pe unul dintre circuite, se întrerupe alimentarea întregului grup. Într-o locuință, asta înseamnă că un consumator defect din garaj poate opri și circuitul frigiderului.
Siguranța cu protecție diferențială (RCBO)
RCBO-ul combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, într-un singur aparat. Protejează conductorul și, în același timp, persoana împotriva electrocutării.
Diferența practică apare la intervenție. Se montează, de regulă, pe un circuit individual, iar la un defect pe acel circuit restul circuitelor din tablou rămân alimentate. Localizarea defectului este mai rapidă, pentru că verificarea începe direct de la circuitul care s-a întrerupt.
Din acest motiv, RCBO-ul este alegerea firească pentru circuitele care trebuie să rămână alimentate: frigider și congelator, centrala termică, biroul sau serverul, sistemul de supraveghere, pompa de recirculare sau un utilaj dintr-un atelier.
Tabel – RCCB și RCBO, comparație directă
| Criteriu | RCCB | RCBO |
|---|---|---|
| Protecție la curent rezidual | Da | Da |
| Protecție la suprasarcină și scurtcircuit | Nu, este asigurată de un alt aparat | Da, integrată |
| Standard de produs | IEC 61008-1 | IEC 61009-1 |
| Montaj uzual | Pe un grup de circuite | Pe un circuit individual |
| Ce se întrerupe la un defect | Alimentarea întregului grup | Doar circuitul afectat |
| Spațiu ocupat în tablou | 2 sau 4 module pentru tot grupul | 1, 2 sau 4 module pentru fiecare circuit |
| Cost raportat la circuitul protejat | Mai mic, se împarte la grup | Mai mare, în schimb protecția este pe circuit |
| În practică, într-un tablou electric bine proiectat putem găsi ambele protecții: RCCB pe grupuri de circuite și RCBO pe circuite dedicate. Ambele îndeplinesc funcția principală, de protecție a persoanelor. | ||

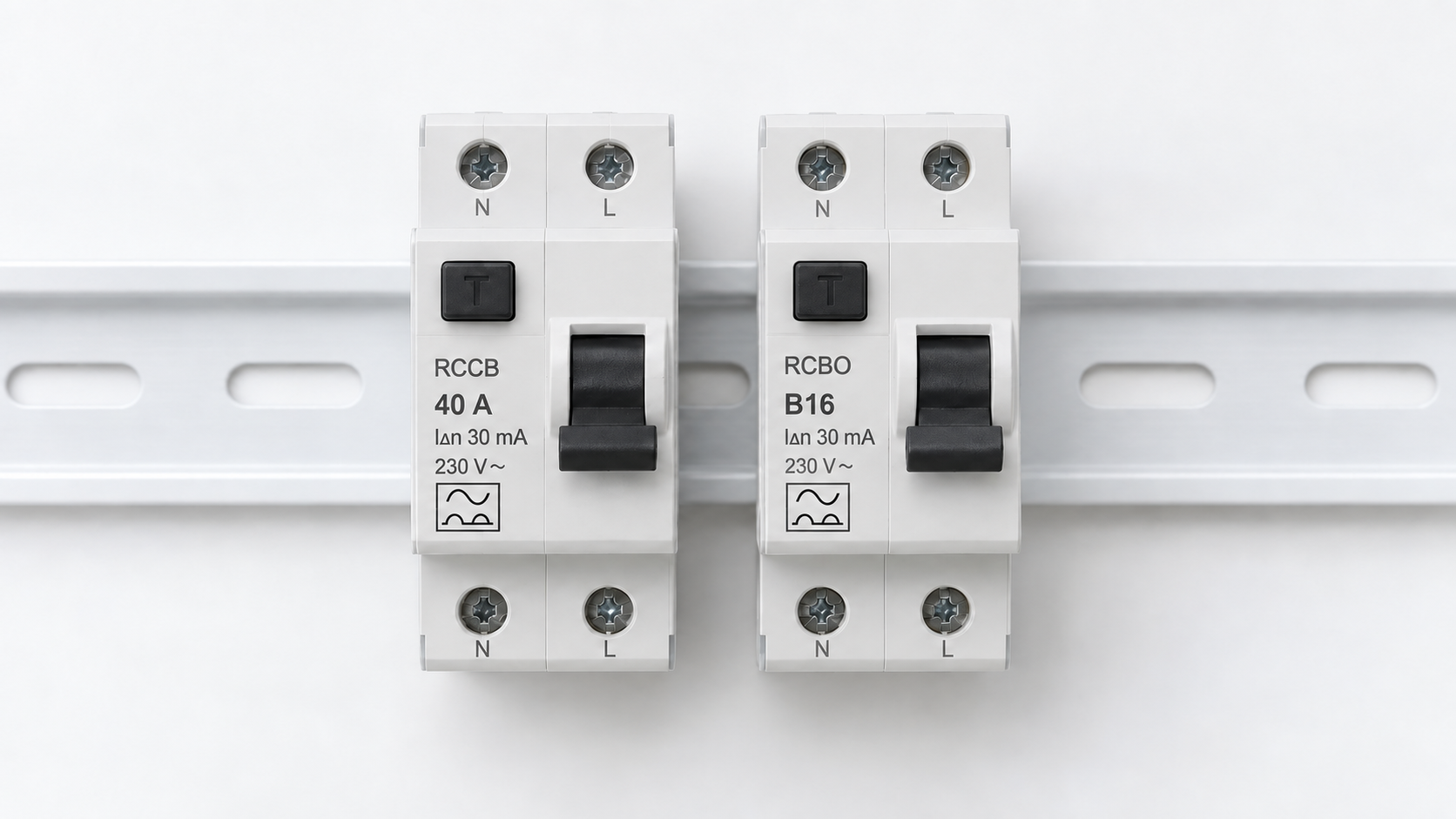

Ce reprezintă valorile de pe carcasă
Pe carcasă sunt marcate toate informațiile necesare pentru o alegere corectă: curentul nominal al aparatului, curentul rezidual nominal de declanșare (IΔn), tensiunea nominală și tipul de protecție, cu simbolul aferent.
Sensibilitatea de 30 mA este cea utilizată, în mod obișnuit, pentru protecția suplimentară a persoanelor (10 mA în zonele umede). Valorile de 100 și 300 mA au alte roluri în instalație și nu înlocuiesc protecția de 30 mA de pe circuitele de utilizare.
Tipul indică ce forme de curent rezidual poate detecta aparatul. În catalog se regăsesc tipurile AC, A, F, B și B+. Alegerea se face în funcție de forma curentului rezidual ce poate să apară pe circuit: un circuit cu electronică de putere, invertor sau stație de încărcare nu are aceleași cerințe ca un circuit clasic de iluminat.
Butonul marcat cu T este butonul de test. Apăsat periodic, verifică mecanismul de declanșare al aparatului.
Cum se combină cele două soluții în același tablou
Într-o locuință, configurația uzuală arată astfel:
- un RCCB pe grupul de circuite de uz general, cu siguranțele automate montate în aval;
- RCBO-uri pe circuitele care trebuie să rămână alimentate, indiferent ce se întâmplă în rest;
- siguranțe automate dimensionate corect pe fiecare circuit, cu curba aleasă în funcție de consumator;
- marcaj clar pe fiecare aparat, astfel încât o intervenție ulterioară să nu necesite urmărirea conductoarelor.
Într-un tablou trifazat, principiul rămâne același: RCCB 3P+N pe grupul de circuite și RCBO 3P+N pentru utilajul care trebuie protejat separat.
Trei greșeli frecvente
- 1 RCCB montat fără protecție la supracurent în instalație. Suprasarcina și scurtcircuitul rămân neacoperite.
- 2 Toate circuitele pe un singur diferențial, inclusiv cele care trebuie să rămână alimentate. Primul defect întrerupe alimentarea în tot tabloul.
- 3 Tipul ales după preț, nu după circuit. Un tip potrivit pentru un circuit clasic de iluminat nu acoperă automat un circuit de putere.
Produse recomandate pe Electricon
Hager, ETI și Schrack Amparo, la 30, 100 și 300 mA, de la 16 A la 125 A, în tipurile AC, A, F, B și B+.
ETI seria KZS, Hager și Schrack Amparo. Sensibilități de la 10 la 300 mA, curenți nominali de la 6 la 40 A, în 1, 2 și 4 module.
Curbele B, C și D, de la 1 A la 125 A, capacități de rupere de la 6 kA, configurații de la 1P la 4P.
Tablouri de siguranțe, busbar, accesorii de marcare și organizare pentru execuții profesionale.
Întrebări frecvente (FAQ)
1) Un RCBO înlocuiește siguranța automată de pe circuit?
Da. RCBO-ul include funcția de siguranță automată, deci pe circuitul respectiv nu mai este necesar un aparat separat. Dimensionarea curentului nominal și alegerea curbei rămân aceleași ca la un MCB.
2) Se pot monta RCBO-uri pe toate circuitele, fără niciun RCCB?
Da, iar rezultatul este protecția individuală pe fiecare circuit. Costul este însă mai mare, iar tabloul are nevoie de mai multe module. Varianta mixtă, cu RCCB pe grup și RCBO pe circuitele importante, este cea mai des întâlnită.
3) Câte module ocupă fiecare aparat?
Un RCCB monofazat ocupă, de regulă, 2 module, iar unul trifazat 4 module. RCBO-urile există în variante de 1, 2 și 4 module, în funcție de serie și de configurație. Într-un tablou cu spațiu limitat, versiunea de un modul face diferența.
4) Ce înseamnă IΔn, marcat pe carcasă?
Este curentul rezidual nominal de declanșare, adică pragul la care aparatul trebuie să întrerupă alimentarea. Valoarea de 30 mA este cea utilizată pentru protecția suplimentară a persoanelor.
5) Cât de des trebuie apăsat butonul de test?
Testul verifică mecanismul de declanșare al aparatului și se recomandă a fi efectuat periodic. Este o verificare de câteva secunde, care confirmă că protecția funcționează, nu doar că aparatul este alimentat.
6) Cum se alege între tipurile AC, A, F, B și B+?
Alegerea se face în funcție de forma curentului rezidual ce poate să apară pe circuit, adică în funcție de consumatorii racordați: electronică de putere, invertoare, stații de încărcare, variatoare. Pentru un caz concret, echipa tehnică Electricon vă poate recomanda tipul potrivit, la 0773 393 640.
Concluzie
RCCB vs RCBO – decizia trebuie luată în funcție de ceea ce vrem să se întâmple atunci când apare un defect. Dacă întreruperea unui grup de circuite este acceptabilă, iar protecția la supracurent există deja în instalație, RCCB-ul acoperă necesarul cu un cost mai mic pe circuit. Dacă un circuit trebuie să rămână alimentat indiferent de situație, sau dacă intervențiile trebuie să fie cât mai scurte, RCBO-ul justifică modulul suplimentar și diferența de preț.
