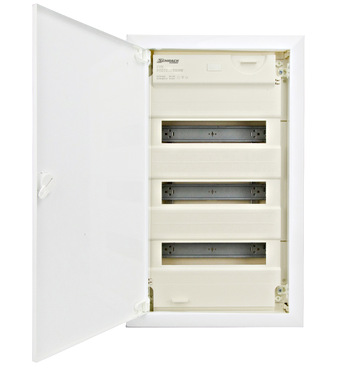

Tablouri de siguranțe electrice pentru instalații profesionale

Tabloul electric sau panoul electric este punctul central de distribuție într-o instalație electrică. Pentru instalatori și profesioniști, alegerea și dimensionarea corectă a tablourilor de siguranțe asigură atât siguranța utilizatorilor, cât și conformitatea cu normativele IEC/EN 61439 și I7/2011.

Un tablou de calitate reduce timpii de intervenție, facilitează mentenanța și permite extinderea ulterioară a instalației fără costuri suplimentare majore.

Rolul și funcțiile unui tablou de siguranțe electrice

• Distribuția energiei pe circuite (prize, iluminat, HVAC, echipamente industriale);
• Protecție la supracurent și scurtcircuit prin întrerupătoare automate;
• Protecție diferențială (RCD/RCBO) pentru evitarea electrocutării și incendiilor;
• Integrarea echipamentelor de monitorizare și automatizare (contorizare, sisteme smart);
• Posibilitatea izolării rapide a circuitelor în caz de defect.

Tipuri de tablouri electrice în proiecte B2B

În funcție de aplicație, se utilizează:

• Tablouri de distribuție principală (TDP) – montaj industrial/comercial, puteri mari, până la câteva mii A;
• Tablouri secundare (TS) – distribuție pe etaje sau zone funcționale;
• Tablouri de siguranțe electrice rezidențiale – până la 63A, uzual 6–36 module;
• Tablouri multimedia & AV – combinație între circuite electrice și rețelistică/IT;
• Tablouri combo (hibrid) – pentru clădiri moderne unde se cere integrare electric+date;
• Tablouri electrice exterior izolat – grad protecție IP65+, rezistente UV și intemperii.

Criterii tehnice pentru selecție

• Curent nominal (In) – dimensionat în funcție de consumatori și puterea totală instalată;
• Putere de rupere (Icu/Ics) – selectată conform calculelor de scurtcircuit;
• Grad de protecție IP – minim IP40 interior, IP65 exterior;
• Rezistență mecanică IK – pentru aplicații industriale unde există șocuri/vibrații;
• Număr de module – dimensionat pentru circuitele actuale + rezerve min. 20%;
• Compatibilitatea cu aparataj modular (siguranțe automate, diferențiale, contacte auxiliare).

Branduri recomandate pentru proiecte profesionale

În funcție de nivelul de proiect și buget, instalatorii apelează frecvent la:

• Hager – standard premium, fiabilitate ridicată, soluții complete pentru rezidențial și comercial;
• ETI – optim pentru proiecte cu raport calitate/cost echilibrat, disponibilitate rapidă de stoc;
• Schrack – preferat în aplicații industriale și sisteme cu cerințe de durabilitate ridicată.

Tablouri electrice exterior izolat

Pentru șantiere, stații de pompare, instalații outdoor sau zone cu umezeală ridicată, se recomandă tablouri cu:

• Grad protecție IP65–IP67;
• Carcasă din poliester armat cu fibră de sticlă sau ABS rezistent UV;
• Accesorii metalice inoxidabile anticorozive;
• Plăci de montaj modulare pentru flexibilitate.

Recomandări practice pentru instalatori

• Respectă rezerva de spațiu pentru circuite suplimentare (20–30% module libere);
• Etichetează circuitele pentru mentenanță ulterioară;
• Montează obligatoriu protecție diferențială pe circuite de prize conform normativ;
• În proiecte industriale, folosește selectivitate între protecțiile automate;
• Verifică întotdeauna cuplul de strângere la borne conform fișei tehnice.

Produse recomandate de Electricon – Tablouri de siguranțe profesionale

Tablou electric Hager VU36NG, 36 module, încastrat, metal, IP30 Tablou de distribuție profesional din gama Volta pentru interior, cu 36 module (3 rânduri x 12), montaj încastrat în zidărie. Carcasă și ușă din oțel vopsit alb, curent nominal 63A, tensiune 400V, IP30. Include suport pentru perete din gips-carton sau OSB și sistem standard pentru ziduri solide. Ideal pentru locuințe și birouri cu cerințe estetice ridicate.

Tablou siguranțe ETI ECT36PO, 36 module, aparent, plastic, IP40 Soluție compactă pentru distribuție electrică în interior, 36 module (3 rânduri x 12), montaj aparent. Carcasă din plastic alb, ușă albă, curent nominal 63A, tensiune 400V, IP40. 15 terminale PE/N integrate, test la incandescență 650°C. Potrivit pentru apartamente, case și spații comerciale mici unde se dorește un echilibru între cost și funcționalitate.

Tablou siguranțe ETI WRP12-3, 36 module, aparent, metal, IP30 Tablou de distribuție robust din oțel vopsit gri, 36 module (3 rânduri x 12), montaj aparent. Curent nominal 63A, tensiune 400V, IP30, ușă metalică gri. Dimensiuni compacte (570x313x120mm), greutate 7.1kg. Recomandat pentru aplicații industriale ușoare, ateliere sau ca tablou secundar în clădiri comerciale.

Tablou combo Hager Univers FWB62K1, 144 module, hibrid, IP31 Tablou electric combo hibrid (curent + multimedia) pentru proiecte profesionale și smart home. 144 module total (72 module curent + 72 module multimedia), montaj aparent sau încastrat. Carcasă metalică, ușă metalică albă, curent nominal 125A, IP31, IK07. Management integrat de cabluri, suporturi RJ45, fibră optică, coaxial. Recomandat pentru clădiri inteligente și birouri premium.

Tablou siguranțe Hager Golf VS218TD, 36 module (2x18), aparent, IP40 Tablou compact din gama Golf, 36 module (2 rânduri x 18), montaj aparent. Carcasă plastic alb, ușă transparentă, curent nominal 63A, tensiune 400V, IP40. Include barete PE/N cu 14 terminale (1x25mm², 6x16mm², 7x10mm²). Dimensiuni 377x390x99mm. Soluție profesională pentru instalații rezidențiale și comerciale mici.

Tablou siguranțe ETI ECH-6G, 6 module, IP65, exterior Tablou ultra-compact pentru exterior sau aplicații fotovoltaice, 6 module (1 rând), montaj aparent. Carcasă plastic alb, ușă transparentă, IP65, curent nominal 63A. 6 terminale PE/N integrate, greutate redusă (0.46kg). Ideal pentru distribuție locală în spații restrânse, panouri FV mici sau protecții individuale pentru echipamente externe.

Concluzie

Un tablou electric bine dimensionat și executat corect înseamnă un proiect sigur și conform. Instalatorii profesioniști știu că alegerea brandului (Hager, ETI, Schrack) și respectarea normativelor fac diferența între o lucrare durabilă și una cu intervenții costisitoare. Tablourile de siguranțe electrice, fie ele rezidențiale, industriale sau tablouri electrice exterior izolat, trebuie privite ca o investiție în siguranță și eficiență pe termen lung.
