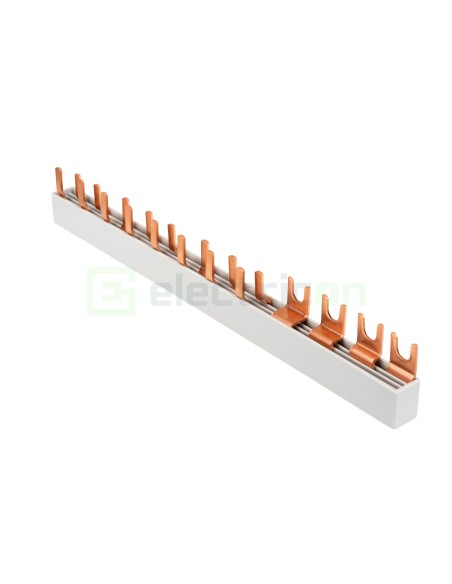

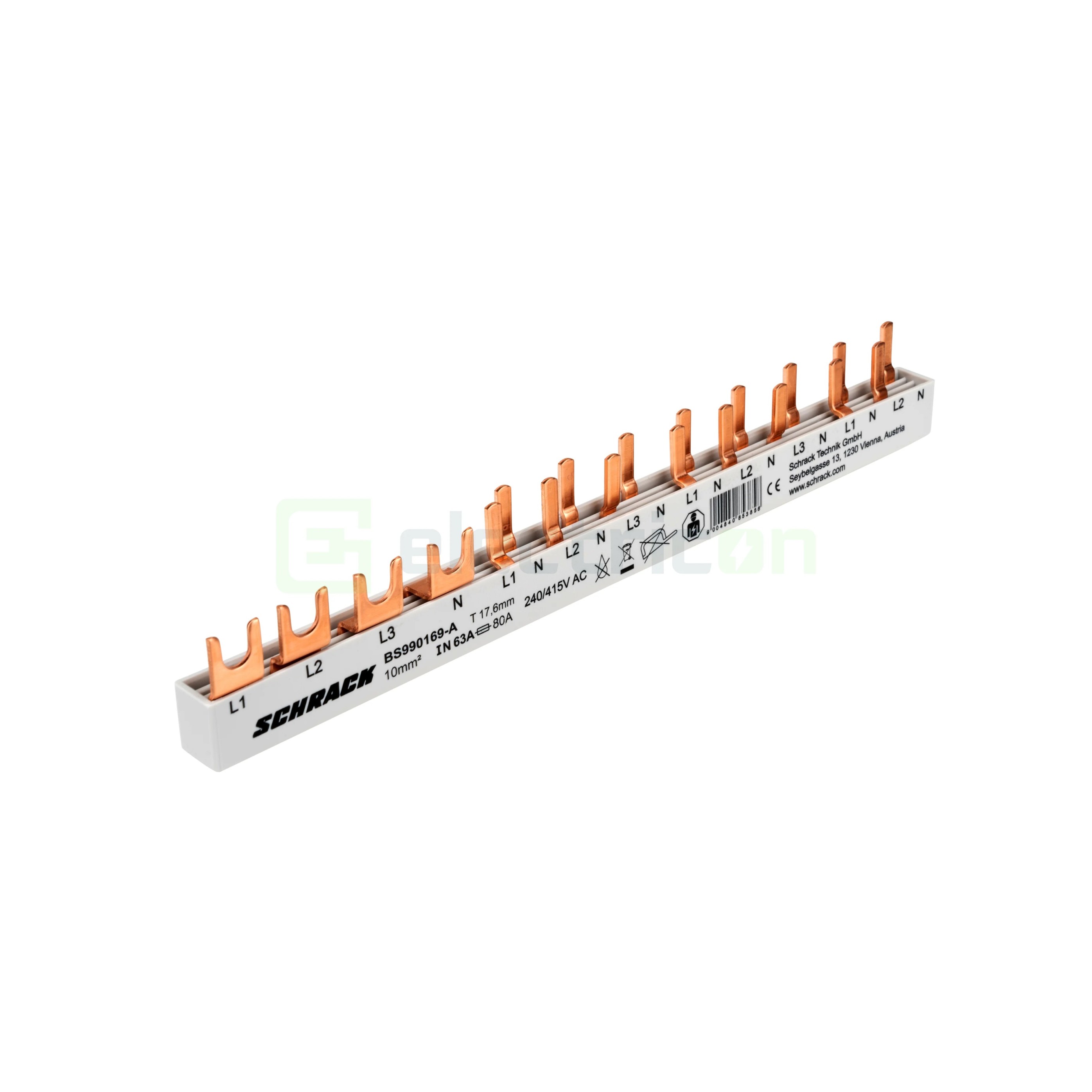

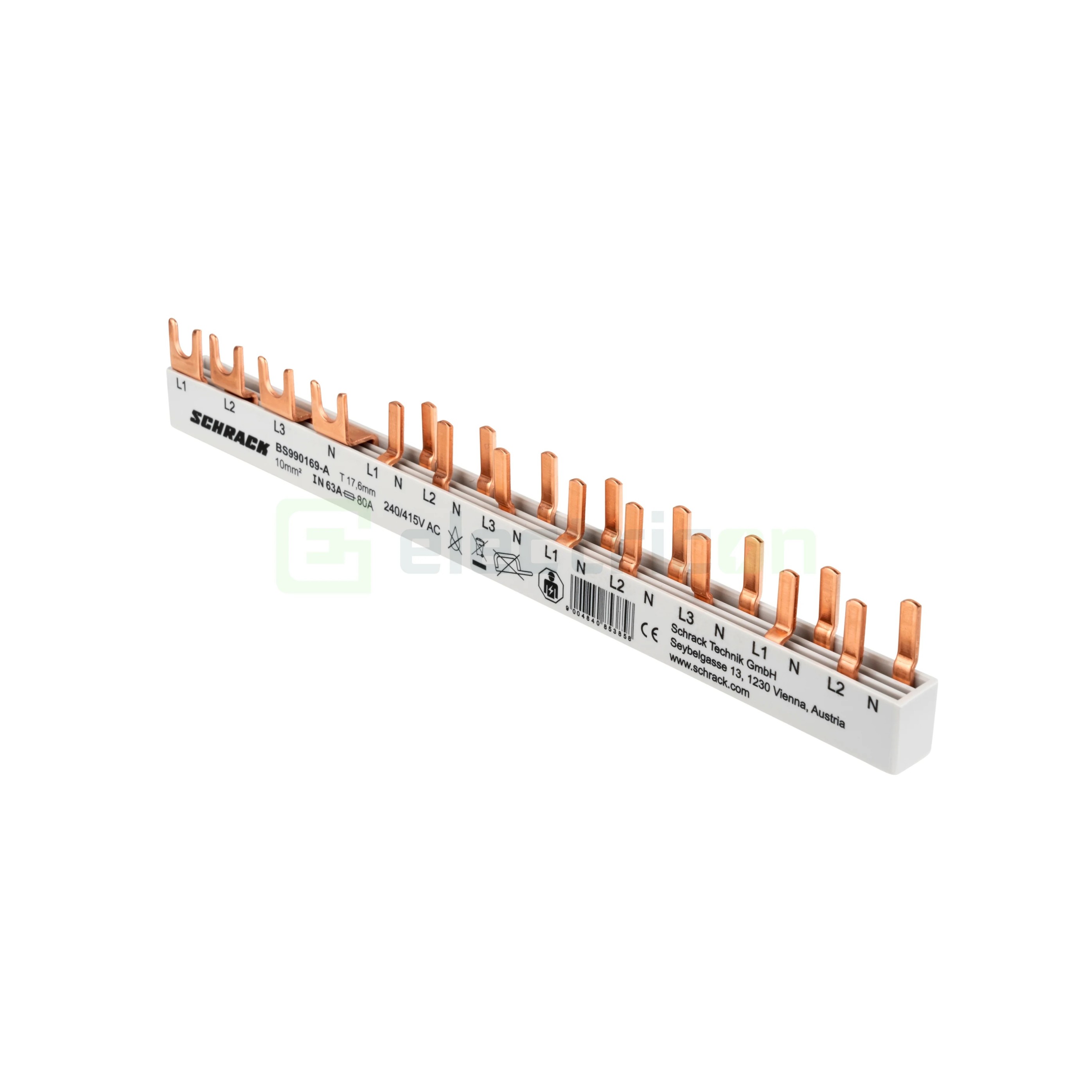

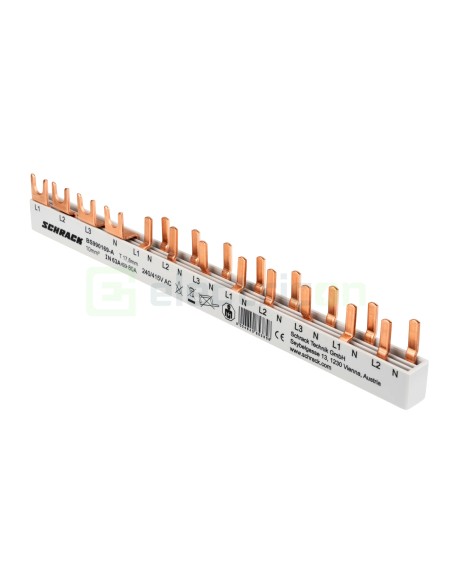

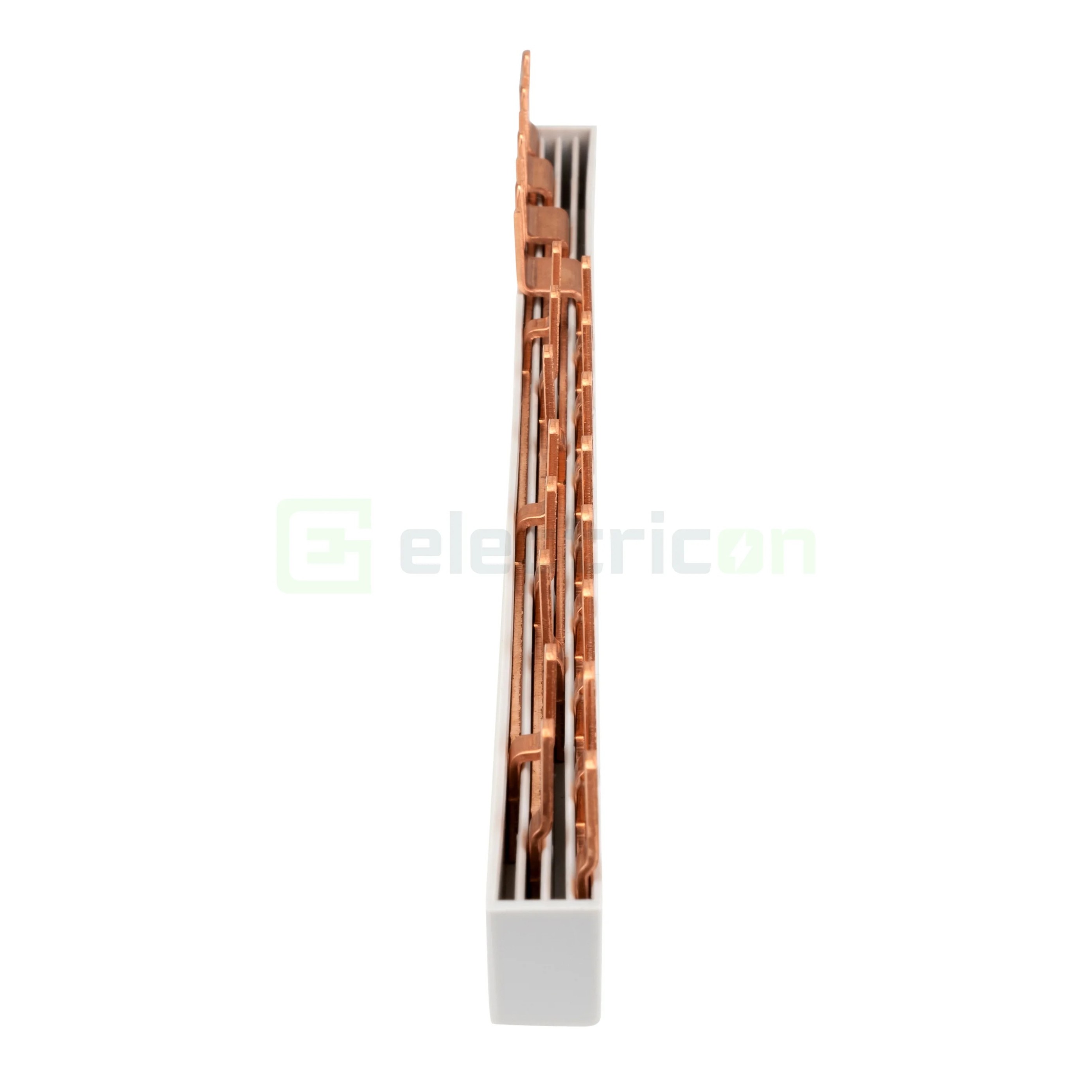

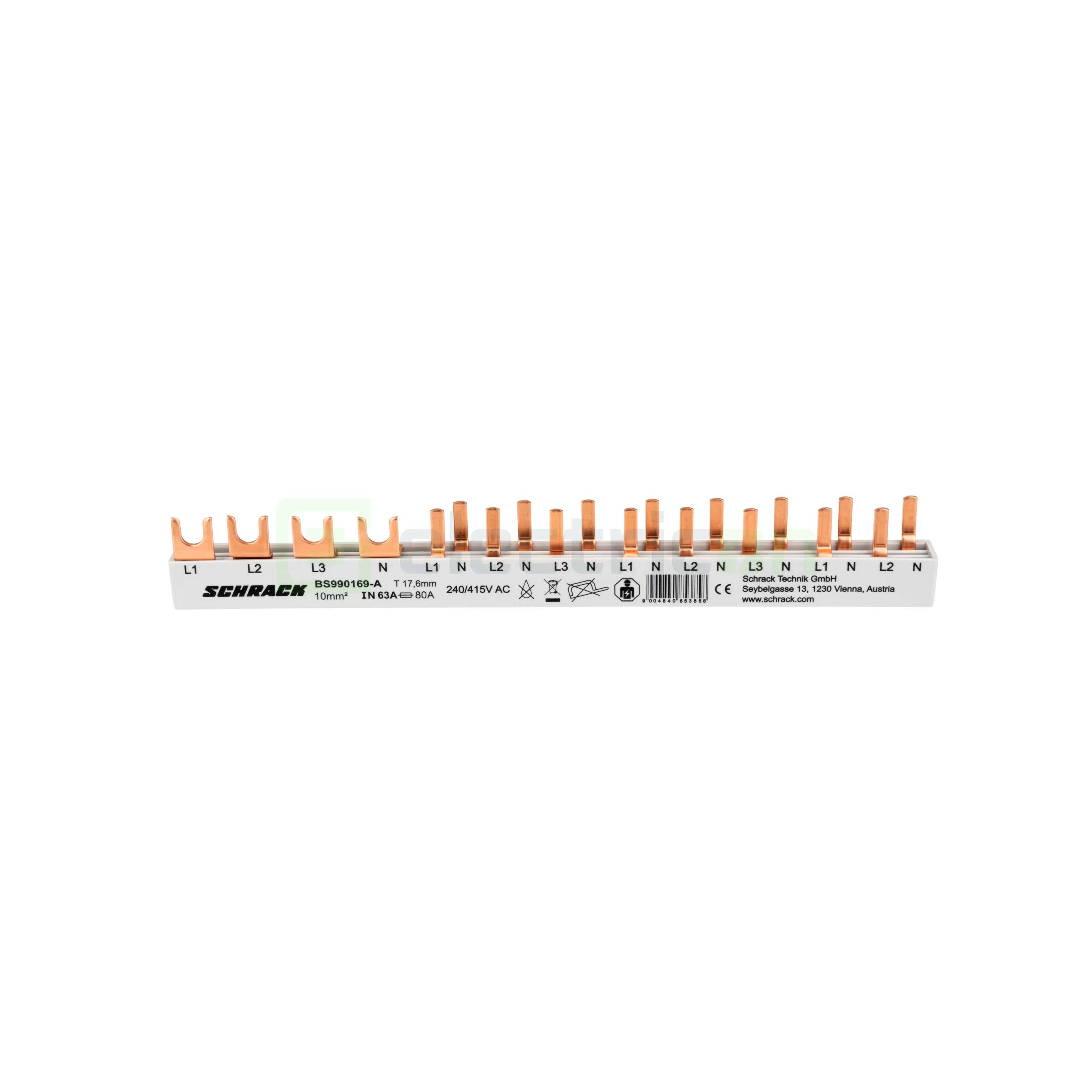

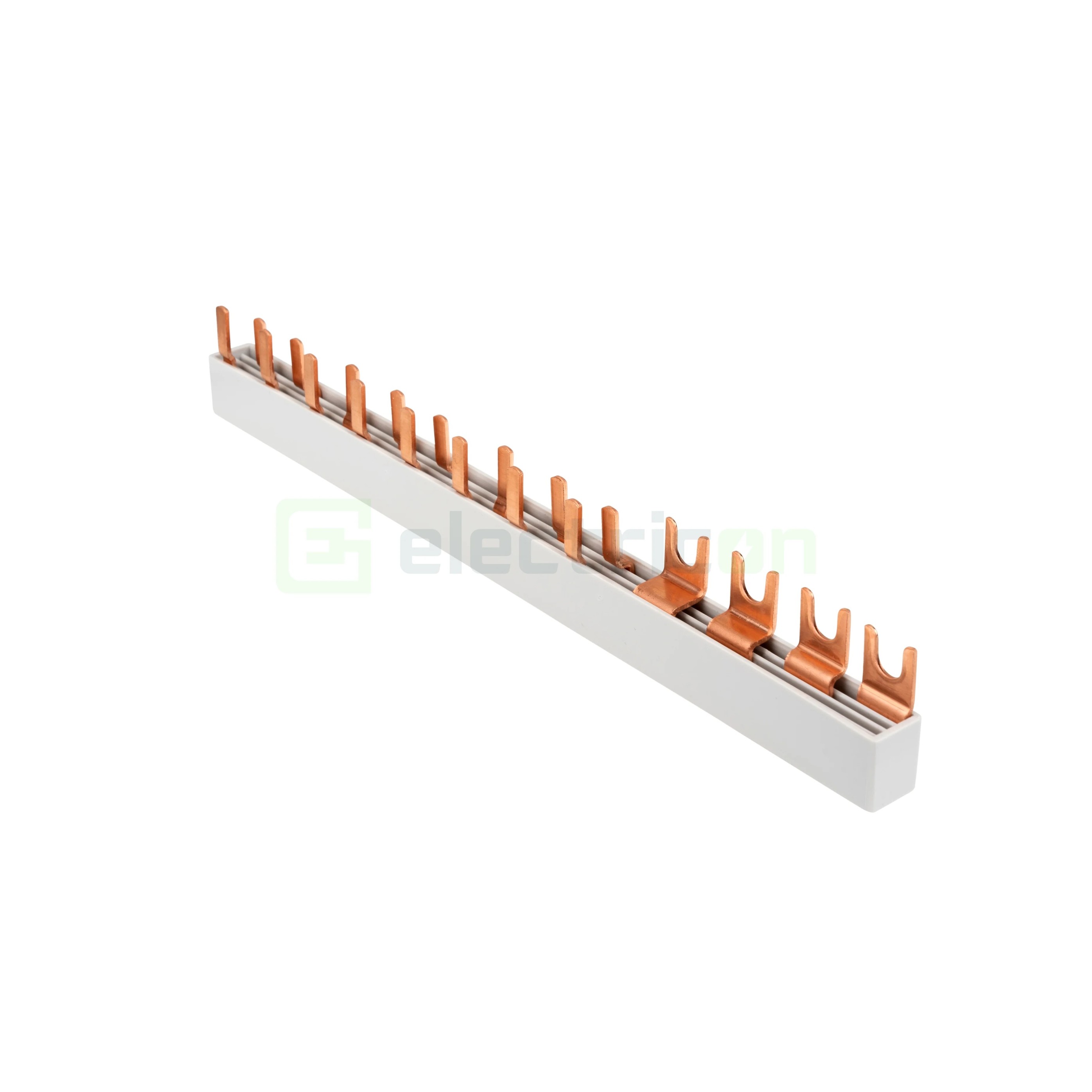

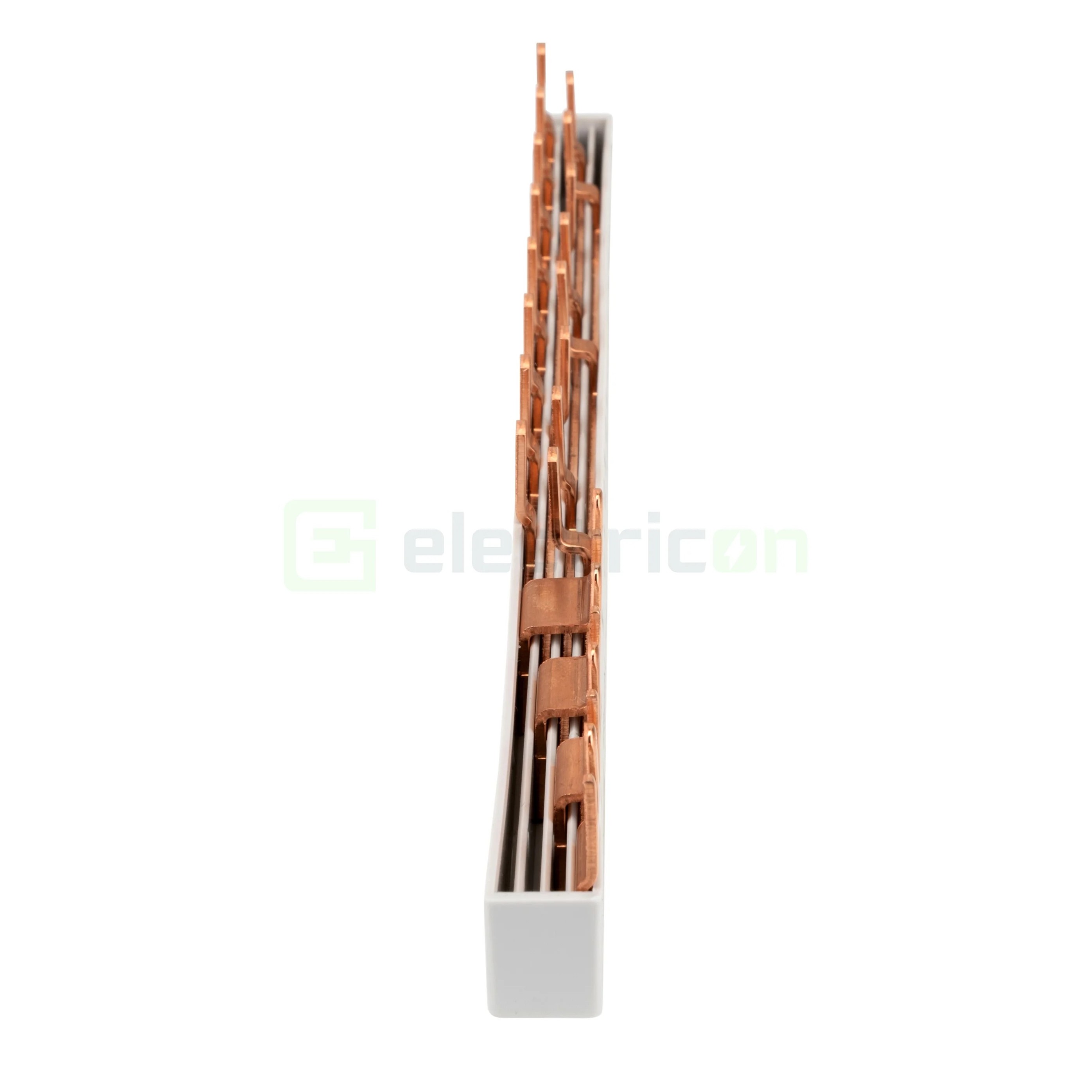

Busbar Schrack 4P 12M pentru RCCB și MCB - Baretă alimentare - BSA90169

Busbar - Baretă alimentare - 4P trifazat 12M (1xRCCB 4P+ 8xMCB 1P+N 1M) - Amparo - Schrack BSA90169

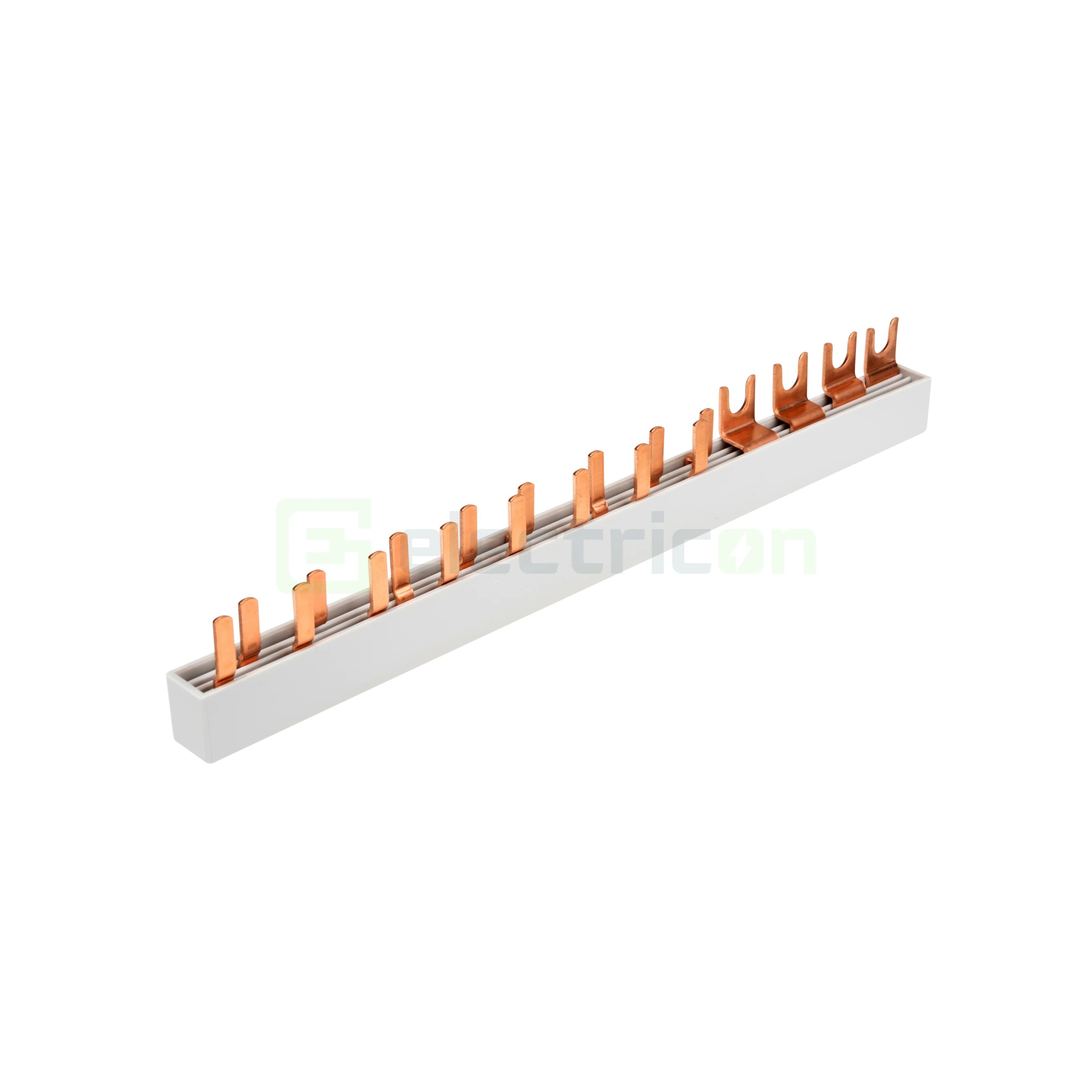

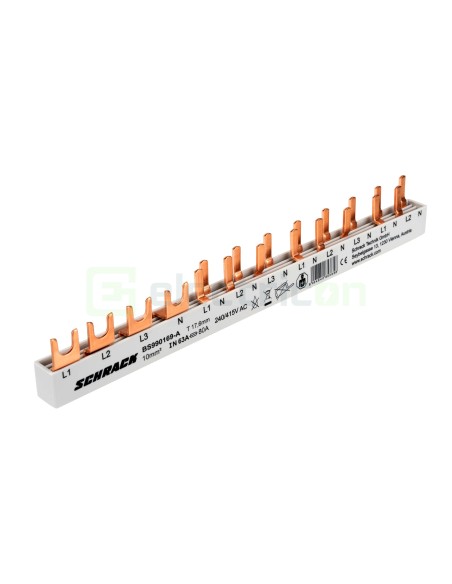

Bareta de alimentare Schrack BSA90169 din gama AMPARO este proiectată pentru distribuția sigură și rapidă a alimentării în tablourile electrice trifazate. Configurată pentru alimentarea unui întreruptor diferențial tetrapolar (RCCB 4P) și a până la 8 aparate modulare 1P+N, aceasta reduce timpul de cablare și asigură conexiuni uniforme și fiabile.

Baretă de alimentare trifazată 4P pentru sisteme AMPARO
Configurație: 1 × RCCB 4P + 8 × MCB 1P+N (12 module)
Secțiune conductor: 10 mm²
Curent nominal până la 100 A (zona mediană)
Montaj rapid cu contacte tip furcă și lamele
Nu poate fi scurtată și nu necesită capac terminal
Fabricată din cupru electrolitic E-Cu-ETP

Cantitate	Pret / buc	Economisesti
1 buc	98,57 lei	-
3 buc+	96,60 lei	5,91 lei
5 buc+	95,61 lei	14,79 lei
15 buc+	93,64 lei	73,93 lei

98,57 lei / buc

*Include TVA

La comanda

Livrare in 15 zile lucratoare

Cod Produs: BSA90169

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 100 A
Numar de poli: 4P
Numar total module: 12
Tip busbar: Busbar Pini
Sectiune: 10 mm²
Tip: busbar
Branșament: trifazat

Cod BSA90169

cod EAN13 9004840853858

Descriere

Schrack BSA90169 poate interconecta un RCCB 4P și opt MCB 1P+N într-o configurație trifazată compactă de 12 module

Schrack BSA90169 este o baretă de alimentare tip busbar, cu patru poli și 12 module, destinată interconectării unui RCCB 4P și a opt MCB 1P+N de câte 1M. Produsul aparține seriei Amparo, are secțiune de 10mm² și conexiune tip furcă.

Busbar - Baretă alimentare - 4P trifazat 12M (1xRCCB 4P+ 8xMCB 1P+N 1M) - Amparo - Schrack BSA90169

Configurația cu patru poli permite distribuirea simultană a fazelor și conductorului neutru. BSA90169 are o construcție compactă, nu poate fi scurtată sau ruptă și nu necesită capace de capăt. Conexiunea tip furcă este compatibilă cu aparatele din seria AMPARO.

Caracteristici principale și avantaje

Configurație 4P – distribuie alimentarea trifazată și conductorul neutru prin patru poli.
Structură 12M – permite conectarea unui RCCB 4P și a opt MCB 1P+N de câte 1M.
Secțiune nominală de 10mm² – definește dimensiunea conductorului de cupru integrat în busbar.
Conexiune tip furcă – permite interconectarea aparatelor modulare compatibile din seria AMPARO.

Date tehnice și identificare

Configurație: 4 poli, 12 module.
Dispunere: 1x RCCB 4P și 8x MCB 1P+N 1M.

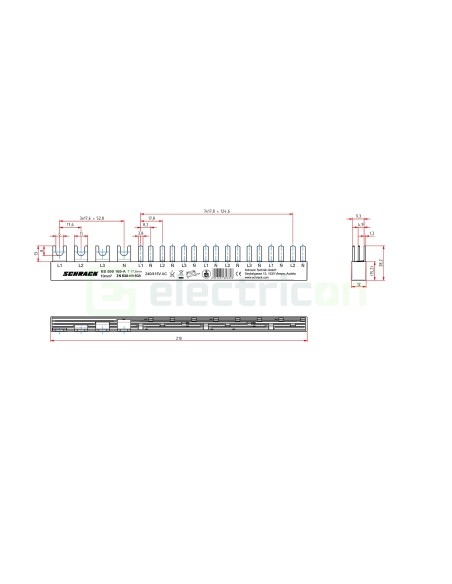

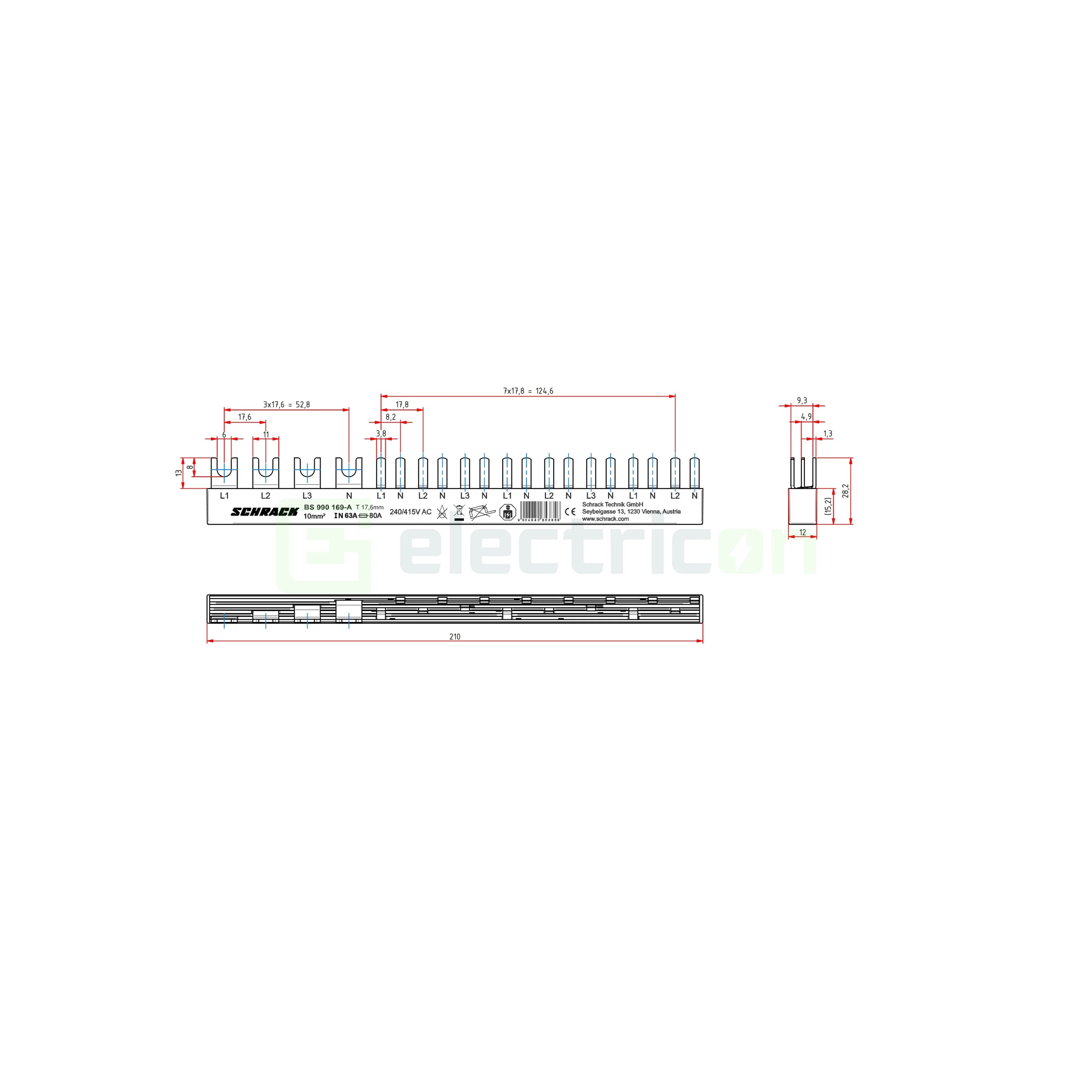

Dimensiuni declarate: lungime 214mm, înălțime 29mm și adâncime 23mm.
Standard declarat: EN 61439-1; pierdere de putere 4,50W.

Garanție

Garanție persoane fizice	2 ani
Garanție persoane juridice	1 an

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Pentru ce este utilizată această baretă de alimentare?

Bara de alimentare este utilizată pentru distribuirea alimentării electrice între un întrerupător diferențial (RCCB) cu 4 poli și până la 8 întrerupătoare automate 1P+N de 1 modul, simplificând cablarea tablourilor electrice trifazate.

Cu ce aparate este compatibilă?

Modelul BSA90169 este proiectat pentru aparatele modulare din gama AMPARO și este compatibil cu configurația 1 x RCCB 4P + 8 x MCB 1P+N (1 modul).

Ce înseamnă configurația 4P, 12M?

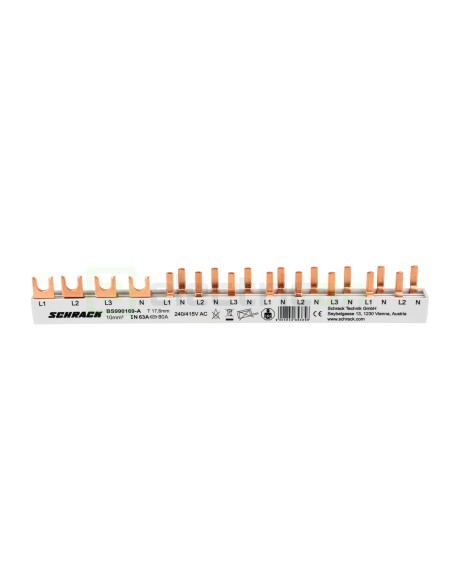

4P (4 poli) indică faptul că bara este destinată instalațiilor trifazate cu nul (L1, L2, L3 și N), iar 12M reprezintă lungimea necesară pentru montarea unui RCCB de 4 poli și a opt întrerupătoare automate 1P+N de 1 modul.

Care este secțiunea conductorului baretei?

Bara de alimentare are o secțiune de 10 mm², fiind dimensionată pentru distribuția sigură a alimentării în tablourile electrice compatibile.

Poate fi scurtată sau fragmentată?

Nu. Această baretă compactă este realizată dintr-o singură piesă și nu poate fi scurtată sau fragmentată, fiind destinată utilizării în configurația pentru care a fost proiectată.

Este necesar un capac de capăt?

Nu. Designul produsului nu necesită montarea unui capac de capăt, ceea ce simplifică instalarea și reduce numărul de accesorii necesare.

Ce standard respectă această baretă de alimentare?

Produsul este fabricat conform standardului EN 61439-1, utilizat pentru ansamblurile de aparataj de joasă tensiune și accesoriile aferente.

În ce tipuri de tablouri electrice este recomandată?

Bara este recomandată pentru tablouri electrice trifazate în aplicații rezidențiale, comerciale și industriale, unde se utilizează aparate modulare din gama Schrack AMPARO, contribuind la o instalare rapidă, ordonată și fiabilă.
