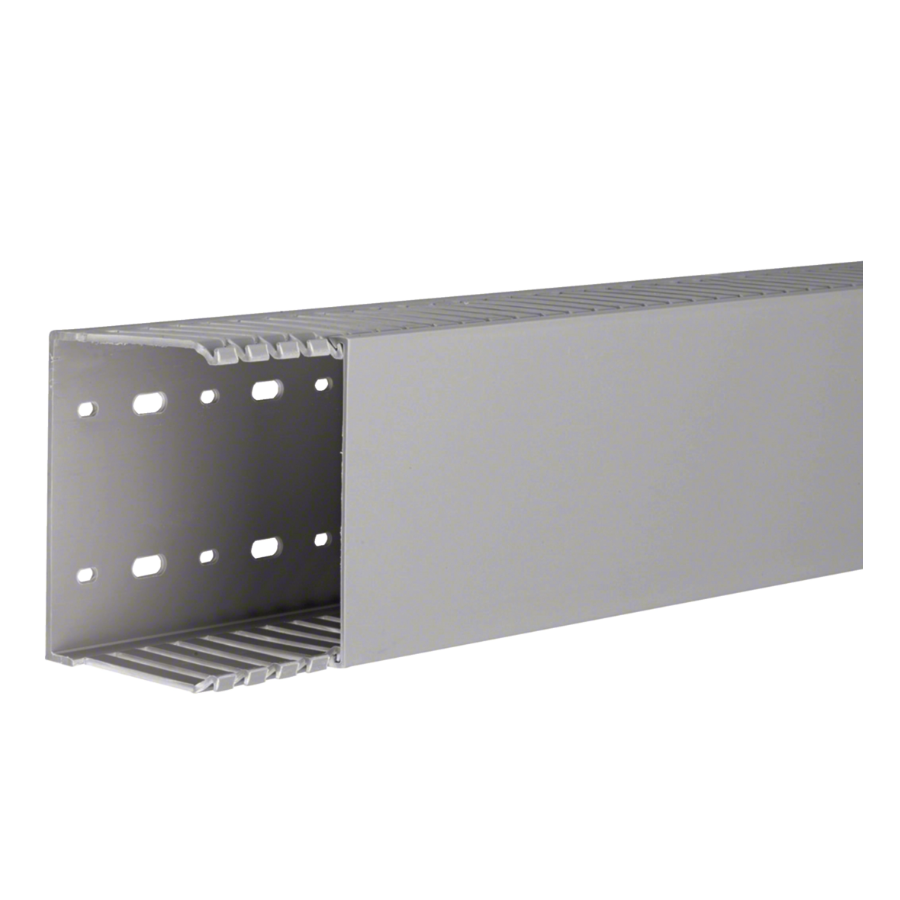

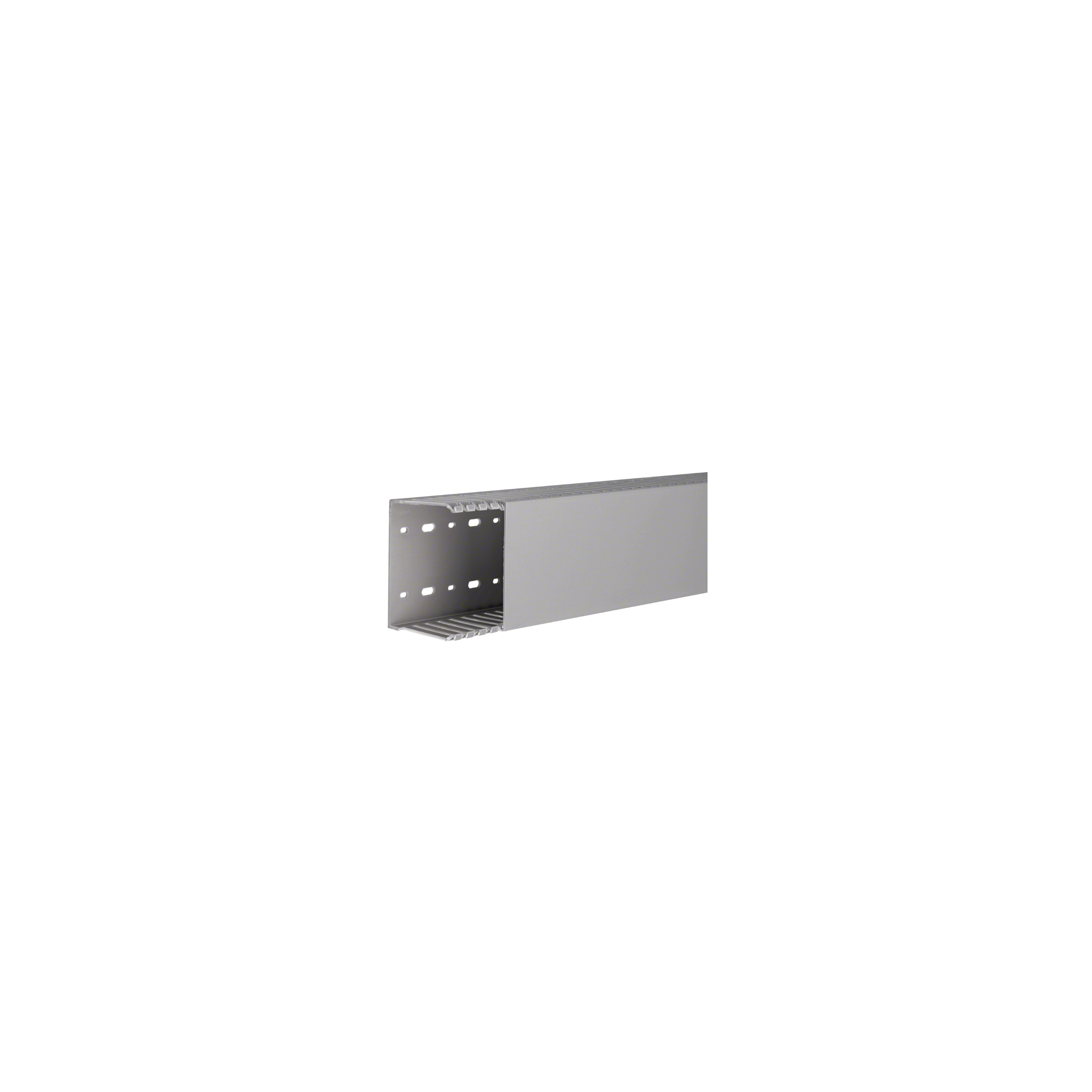

Canal cablu perforat 75×100 mm, PVC, gri RAL 7030, cu capac - Hager tehalit DNG7510007030B

Canal de cablu perforat Hager tehalit DNG7510007030B – 75 × 100 mm, PVC, gri RAL 7030

Hager DNG7510007030B face parte din familia Hager tehalit și din gama de canale de cablu perforate DNG. Este conceput pentru organizarea, ghidarea și distribuirea conductoarelor în interiorul tablourilor electrice și al panourilor de comandă, unde este necesară realizarea unor trasee ordonate și accesibile.

Modelul Hager DNG7510007030B are dimensiuni de 75 × 100 mm și o lungime de 2000 mm. Canalul este realizat din PVC rigid, are pereții laterali prevăzuți cu fante pentru dirijarea conductoarelor și este livrat împreună cu capacul. Culoarea este gri piatră, cod RAL 7030.

Caracteristicile canalului Hager DNG7510007030B explicate simplu

• Dimensiuni 75 × 100 mm: canalul are o înălțime de 75 mm și o lățime de 100 mm. Dimensiunea trebuie aleasă în funcție de numărul și secțiunea conductoarelor care trebuie organizate în interior.
• Lungime 2000 mm: fiecare element are o lungime de 2 metri și poate fi adaptat la traseul necesar prin debitare la dimensiunea dorită.
• Secțiune interioară utilă 6353 mm²: reprezintă spațiul interior disponibil pentru poziționarea conductoarelor. La dimensionarea canalului trebuie luate în calcul numărul de cabluri, diametrele acestora și spațiul necesar pentru o instalare ordonată.
• Pereți laterali cu fante: fantele permit scoaterea conductoarelor din canal în punctele necesare și direcționarea lor către aparatele și bornele montate în tablou.
• Fante de 5 mm: deschiderile laterale au o lățime de 5 mm, iar segmentele dintre fante au o lățime de 7,5 mm.
• Capac inclus: canalul este furnizat împreună cu capacul. Acesta închide traseul după poziționarea conductoarelor și contribuie la menținerea unei organizări clare în interiorul tabloului.
• PVC rigid: materialul oferă o construcție stabilă pentru realizarea traseelor fixe de conductoare. Produsul nu este flexibil.
• Auto-stingere: materialul este declarat de Hager ca auto-stingere, ceea ce înseamnă că nu continuă arderea în aceleași condiții după îndepărtarea sursei de aprindere, conform caracteristicilor materialului și metodelor de testare aplicabile.
• Clasă UL94 V0: indică rezultatul materialului la testarea comportamentului la flacără conform UL94. V0 este clasificarea declarată de Hager pentru această gamă.
• Clasă de rezistență la foc M1: reprezintă clasificarea declarată de producător privind comportamentul materialului la foc.
• Gri RAL 7030: canalul și capacul sunt realizate în nuanța gri piatră RAL 7030, utilizată pentru integrarea uniformă în tablouri și panouri electrice.
• Fixare cu șuruburi: canalul este destinat montării pe placa de montaj și se fixează mecanic cu șuruburi.
