Detector de circuite Pancontrol PAN Circuit-Finder – prezentare și funcții

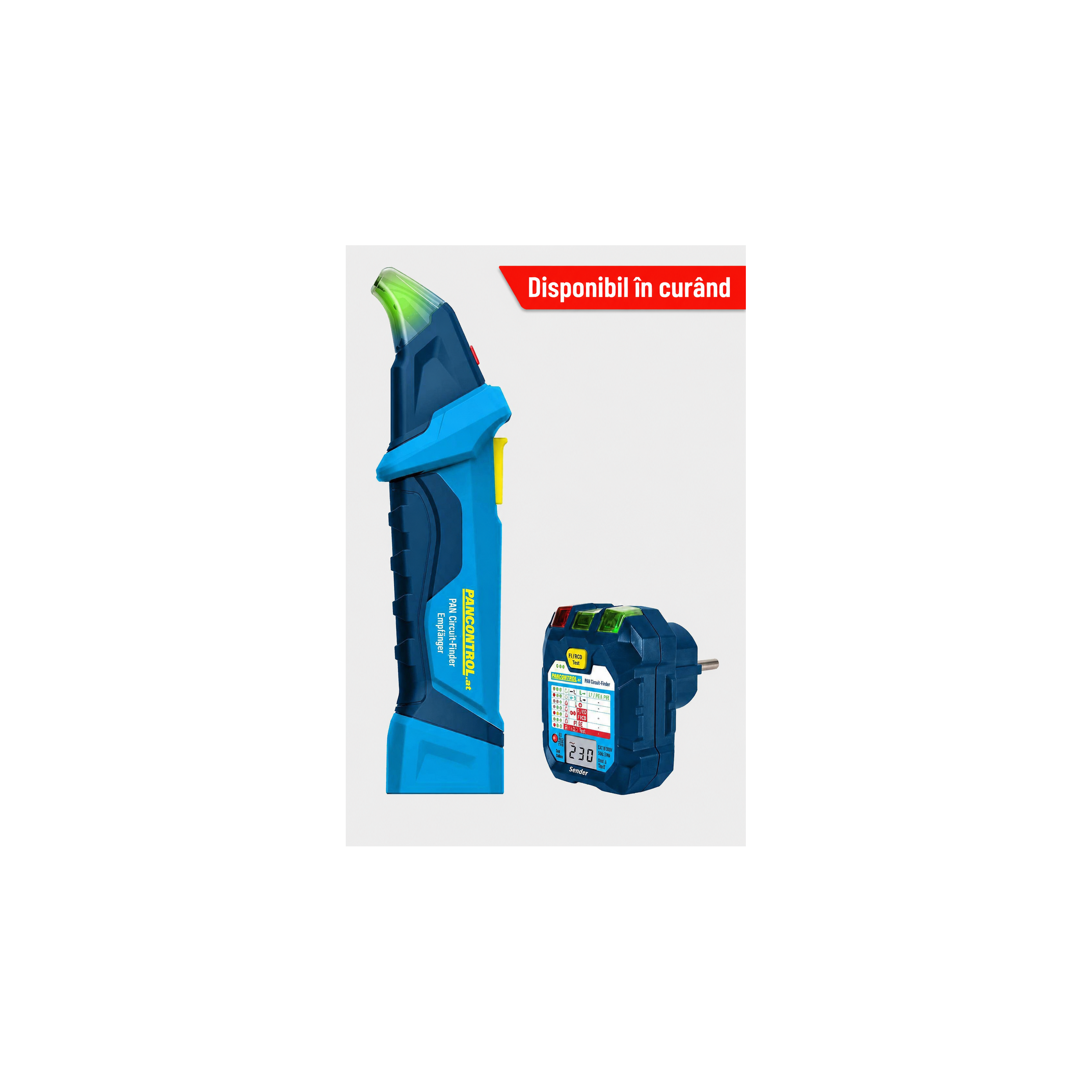

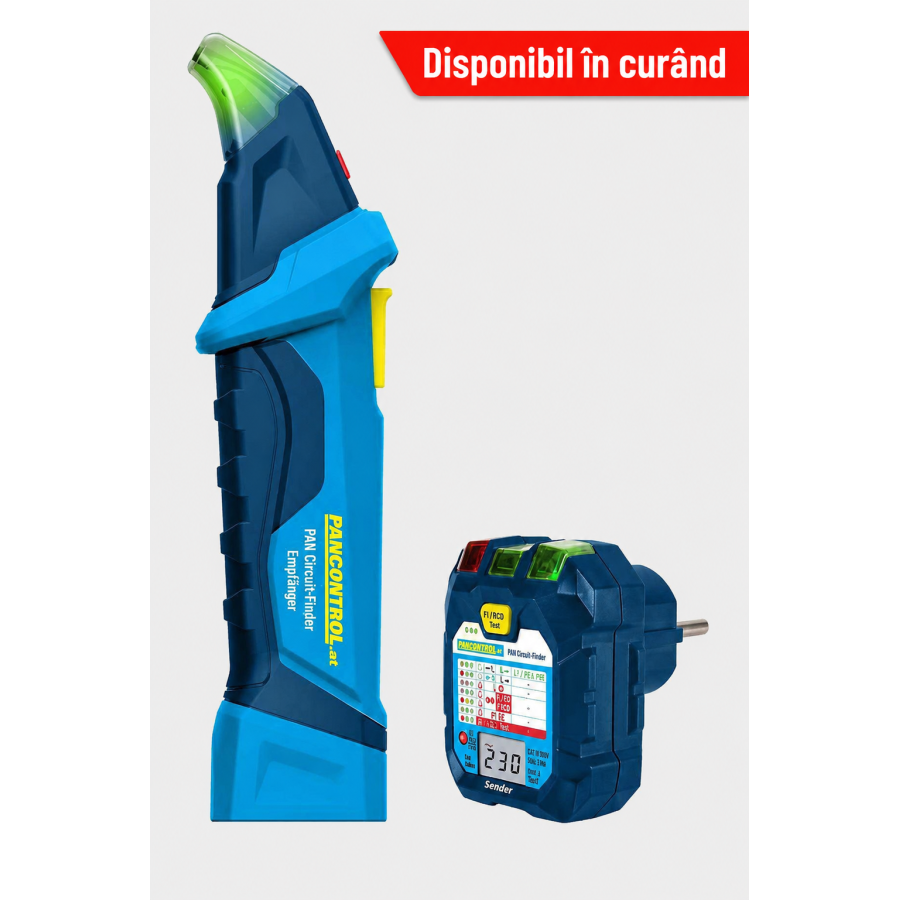

Pancontrol PAN Circuit-Finder este un set cu emițător și receptor pentru identificarea circuitului asociat unei prize. Emițătorul se conectează la priză, verifică prezența tensiunii și trimite un semnal prin circuit. Receptorul urmărește acest semnal și ajută la identificarea siguranței, a întrerupătorului automat sau a RCD-ului corespunzător din tablou.

Funcțiile explicate simplu

• Identificarea circuitului: receptorul ajută la găsirea aparatului de protecție asociat prizei, fără să fie necesară o a doua persoană la priză.
• Sensibilitate automată: receptorul își reglează automat sensibilitatea pentru a exclude treptat aparatele învecinate și pentru a restrânge căutarea.
• Verificarea prizei: LED-urile verzi și roșii indică dacă priza este cablată corect.
• Test RCD 30 mA: emițătorul permite efectuarea unui test funcțional pentru un dispozitiv diferențial de 30 mA.
• NCV: aparatul poate detecta fără contact prezența tensiunii alternative. Detectarea este semnalizată prin LED roșu și semnal sonor.
• Oprire automată: aparatul se poate opri automat pentru a reduce consumul bateriei atunci când nu este utilizat.

Cum se folosește pentru identificarea unui circuit

Emițătorul se introduce în priză și transmite un semnal prin circuit. Receptorul este deplasat în apropierea siguranțelor sau a întrerupătoarelor automate din tablou. Reglarea automată a sensibilității ajută la restrângerea treptată a căutării până la aparatul asociat prizei.

Clarificări tehnice importante

Testul RCD de 30 mA este un test funcțional. PAN Circuit-Finder nu este prezentat de producător ca aparat pentru măsurarea timpului de declanșare sau a curentului real de declanșare al unui RCD. Pentru astfel de măsurări este necesar un tester dedicat.

Funcția NCV este destinată detectării fără contact a tensiunii alternative. Pentru confirmarea absenței tensiunii înaintea unei lucrări electrice trebuie folosit un aparat adecvat procedurii de verificare.

Condiții de utilizare și construcție

PAN Circuit-Finder are dimensiuni declarate de 103 × 53 × 33 mm și o greutate netă de 205 g. Alimentarea se face cu o baterie de 9 V tip 6F22.

Pachetul conține

• emițător;
• receptor;
• geantă de transport;
• instrucțiuni de utilizare.
