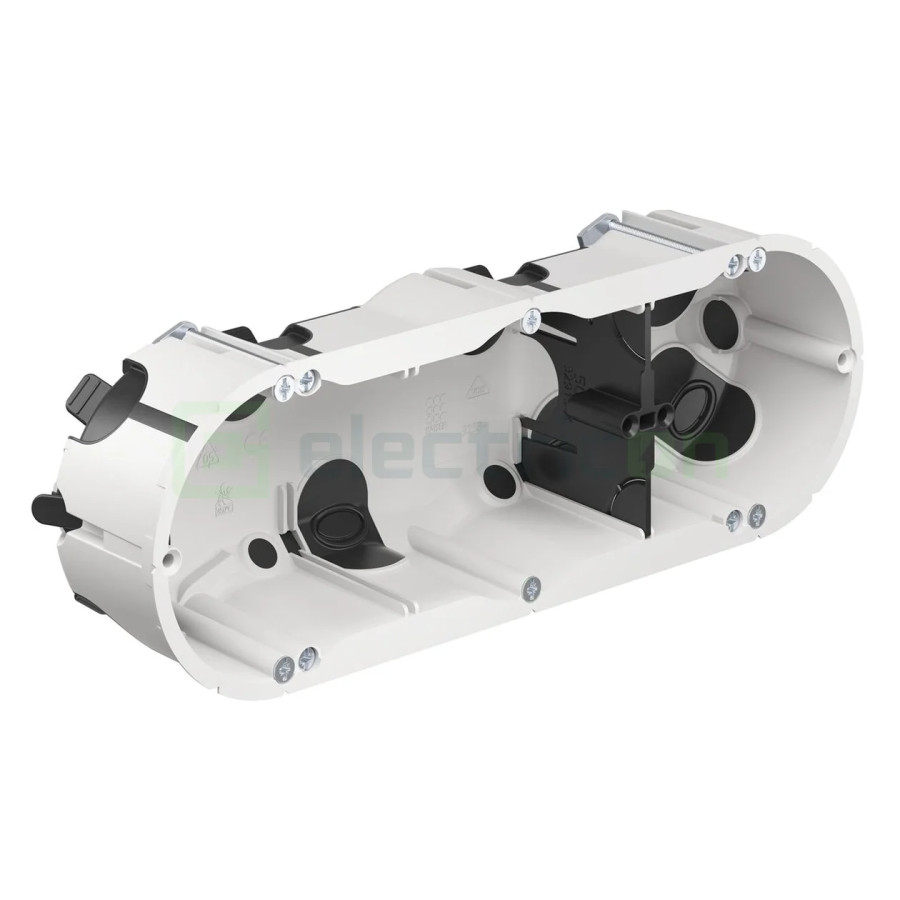

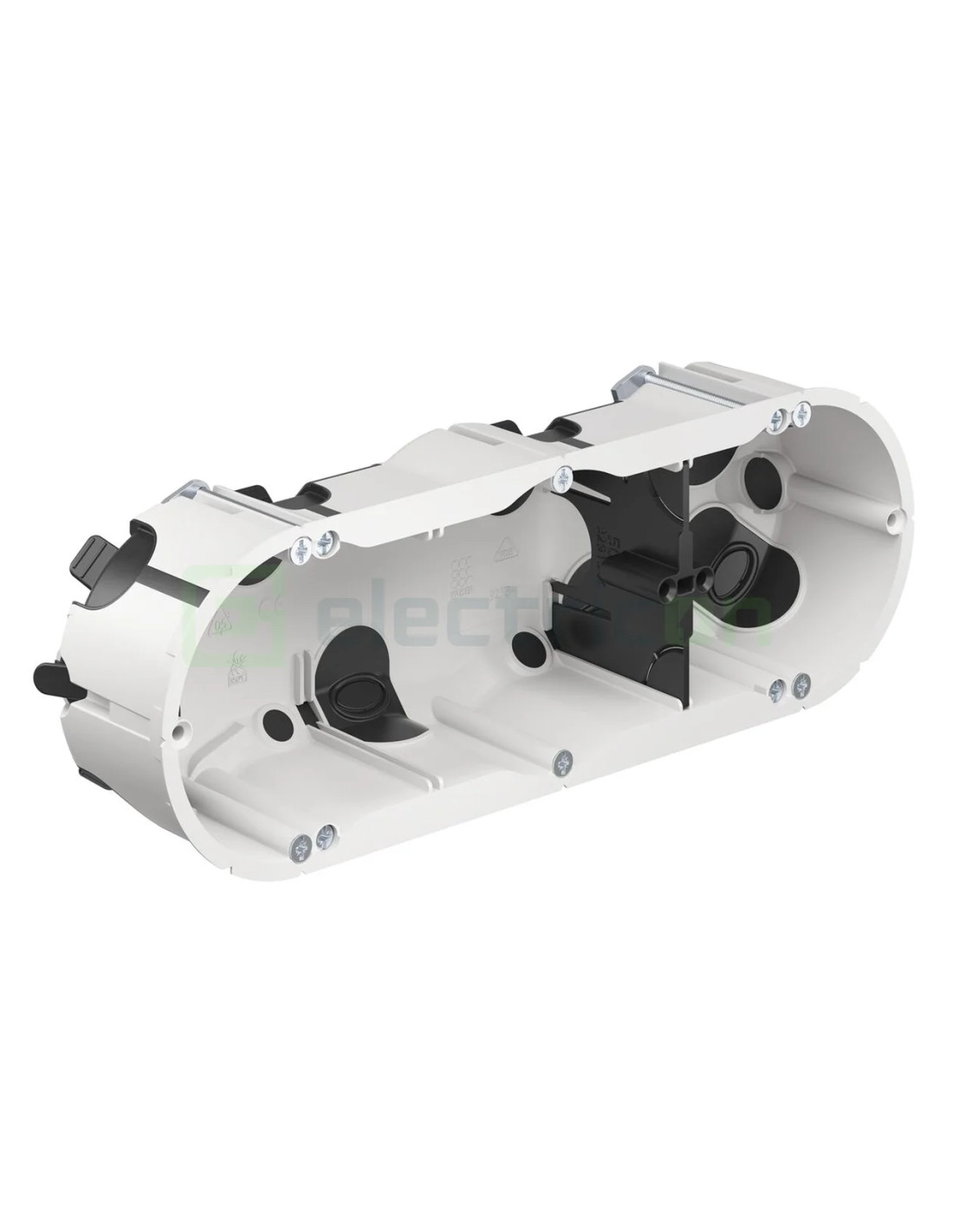

Doză Tripă Aparataj pentru Rigips, Etanșă, Fără Halogeni, Albă, Ø 3 x 68 mm, O-range ECON 3, Kaiser, 9253-78 – Instalație Triplă Etanșă cu Trei Deschideri.
Kaiser 9253-78 este o doză tripă (3 posturi) pentru montaj în pereți din rigips, cu 3 deschideri Ø 68 mm pentru aparataj electric. Echipată cu tehnologie ECON® cu membrana elastică de etanșare, permite introducerea cablurilor și conduciilor fără instrumente speciale. Material plastic fără halogeni, perfect pentru instalații medii cu 3 module electrice. Adâncime 48 mm, lungime totală 204 mm.
Doză Kaiser 9253-78 – Control Electric Triplu în Pereți Gips-Carton
Doza tripă ECON® 3 oferă soluția ideală pentru spații unde sunt necesare 3 deschideri electrice (de exemplu, grup prize + întrerupător + comutator). Tehnologia ECON® cu membrana elastică de etanșare permite introducerea cablurilor și conduciilor direct, fără a necesita tăierea individuală. Aceasta economisește timp de instalare și garantează etanșeitate la aer conform standardelor energetice europene (DIN 18015-3). Doza este concepută pentru montaj în pereți din rigips cu grosime 7-40 mm, ideal pentru locuințe și birouri moderne cu cerințe de eficiență energetică.
Avantajele Dozei Kaiser 9253-78
- 3 Deschideri Ø 68 mm: Trei module electrice în configurație lineară – ideal pentru combinații prize-întrerupător.
- Membrana Elastică ECON®: Etanșare air-tight pentru cabluri și conducții fără instrumente – instalare rapidă și sigură.
- Fără Halogeni: Material plastic ecologic și rezistent la incendiu – conformitate EU RoHS și REACH.
- Montaj Ușor: Borne cu șurub pentru fixare sigură a aparatajului – nu necesită unelte speciale.
- Etanșeitate Energetică: Buza de sigilare pe toate laturile previne scurgerea aerului – conform normelor GEG și DIN 18015-3.
- Separator Modular Disponibil: Permite separarea a 2 circuite electrice diferite (220V și 380V, sau 230V și date).
- Grosime Perete Flexibilă: Compatibilă cu pereți 7-40 mm grosime – adaptare la diverse tipuri de pereți.
Specificații Tehnice Doză Kaiser 9253-78
| Cod produs |
9253-78 |
| Cod EAN |
4013456550933 |
| Marca |
Kaiser |
| Tip produs |
Doză aparataj pentru montaj în rigips (pereți gol) |
| Configurație |
Tripă – 3 deschideri (3 posturi pentru aparataj) |
| Diametru deschideri |
Ø 68 mm (standard DIN 18015-3) |
| Spațiere între deschideri |
71 mm (distanță standard pentru combinații) |
| Lungime totală |
204 mm (3 module x 68 mm + spații) |
| Lățime |
68 mm |
| Adâncime |
48 mm |
| Grosime perete compatibilă |
7 - 40 mm |
| Material |
Plastic durabil, fără halogeni (halogen-free) |
| Culoare |
Alb (RAL 9010) |
| Tehnologie etanșare |
Membrana elastică ECON® cu sigilare pe toate laturile |
| Etanș la aer |
DA – air-tight conform EN 13829 și DIN 18015-3 |
| Grad de protecție |
IP30 |
| Introducere cabluri/conducții |
Fără instrumente – prin membrana elastică |
| Compatibilitate diametru conductor |
Ø 20/25 mm (conducte standard) |
| Număr intrări |
6 intrări (2 per modul) |
| Montare aparataj |
Șurub (M3,5 standard) |
| Atașament capac |
Înșurubat |
| Separator modular |
Disponibil (cod 5000) – pentru separare 2 circuite |
| Conformitate standarde |
CE, RoHS, REACH, DIN 18015-3, EN 13829 |
| Temperatura de funcționare |
-20…+60 °C |
| Greutate brută |
80 g |
La ce se folosesc dozele O-range ECON?
Game O ECON 2/3/4 - doze aparataj pentru grupe... |
 ce permit datorită deschiderii lor mari de instalare fără separator, utilizarea accesoriilor de instalare precablate. |
Prin introducerea separatorului pot fi instalate diferite tipuri de tensiune. |
Doza O-range ECON 2 într-o combinație cu 3 căi cu ECON (9280-22). |
Instrucțiuni de montaj
Marcați centrul deschiderii în conformitate cu DIN 18015-3 și centrul celorlalte deschideri de instalare cu o distanță de 71 mm. |
Efectuați deschideri de instalare de Ø 68 mm cu frecare cu freza.
|
Orificiile individuale de instalare trebuie acum conectate pentru introducerea cutiilor de joncțiune cu mai multe grupuri și teșite pentru frecare.
|

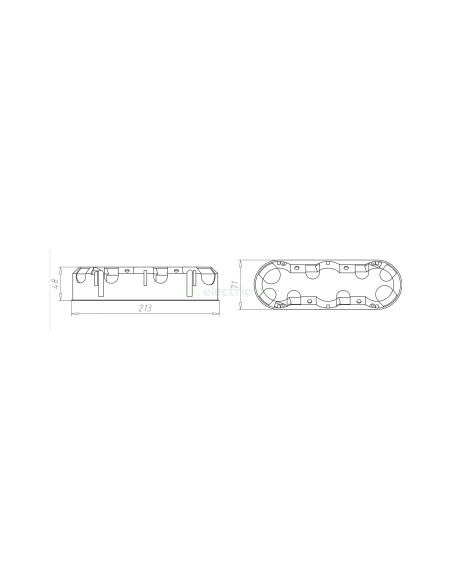

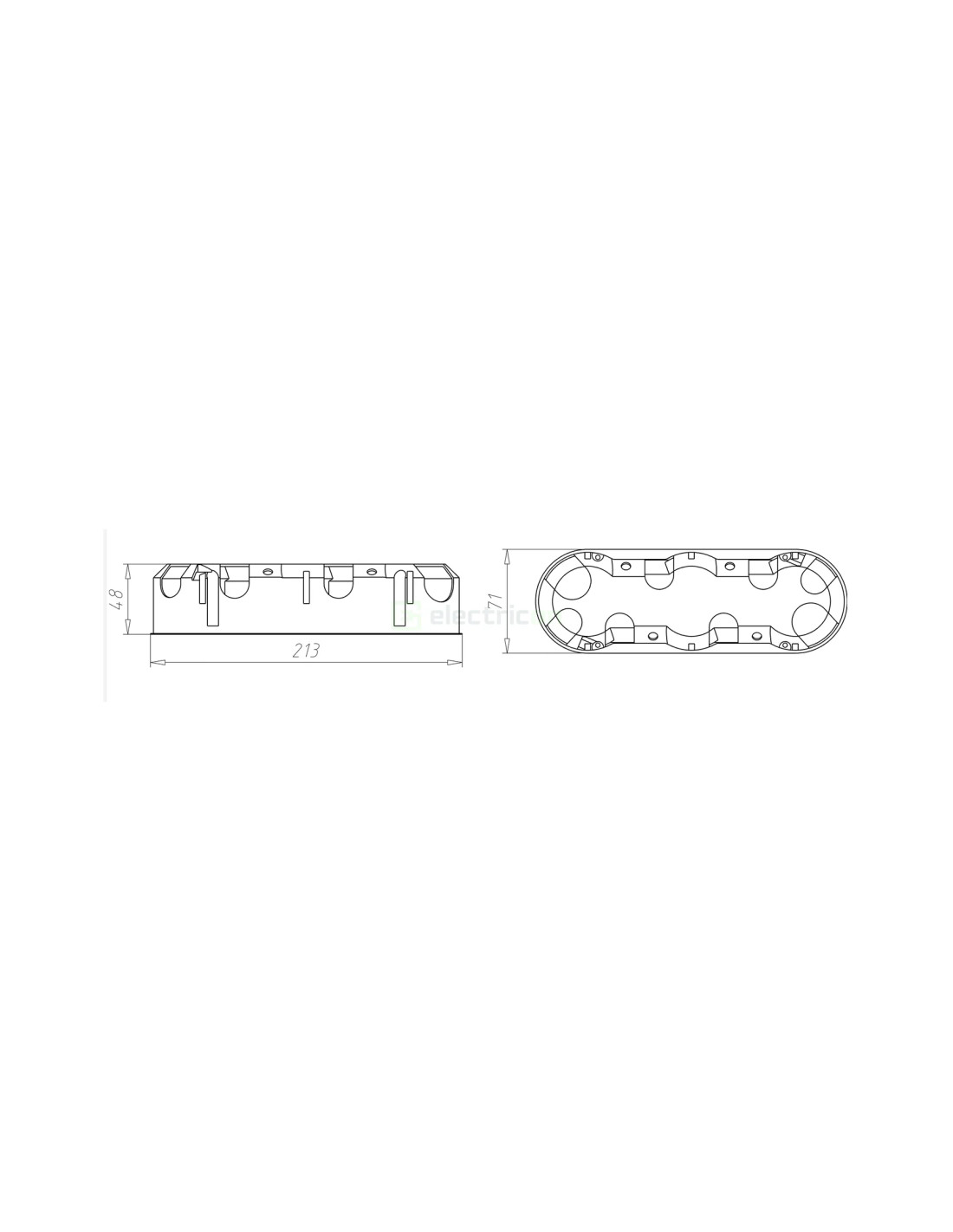

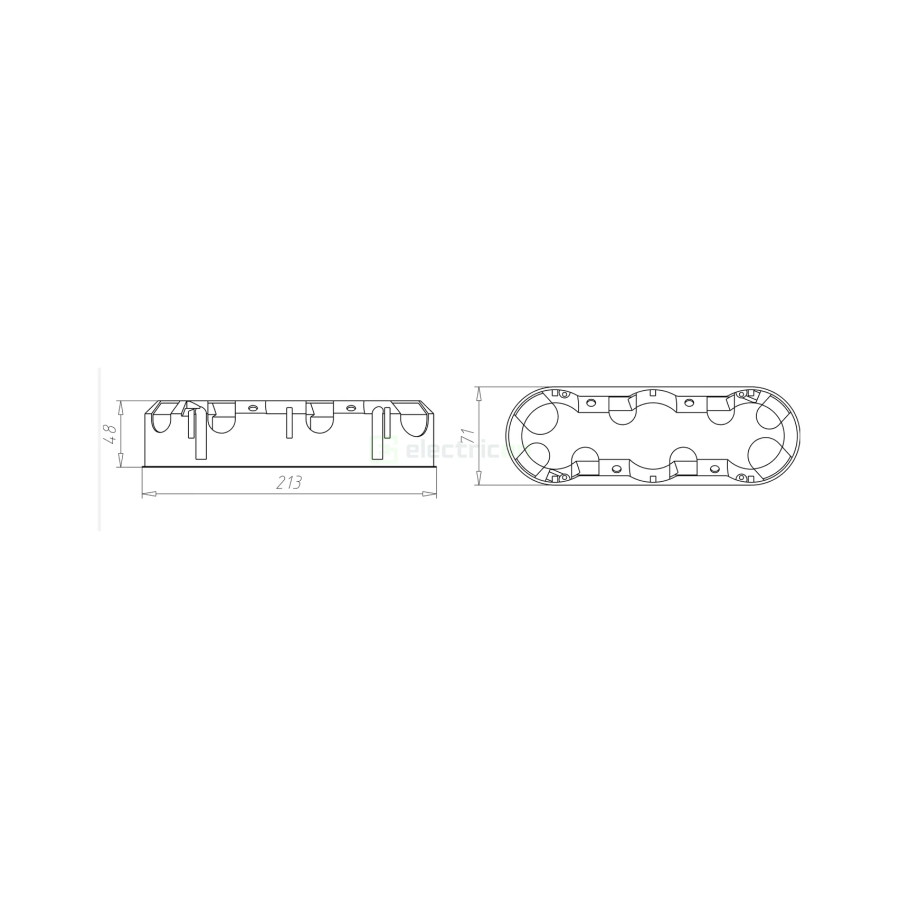

Pentru a asigura un loc perfect pentru cutie, respectați întotdeauna dimensiunile prezentate în diagramă. |
