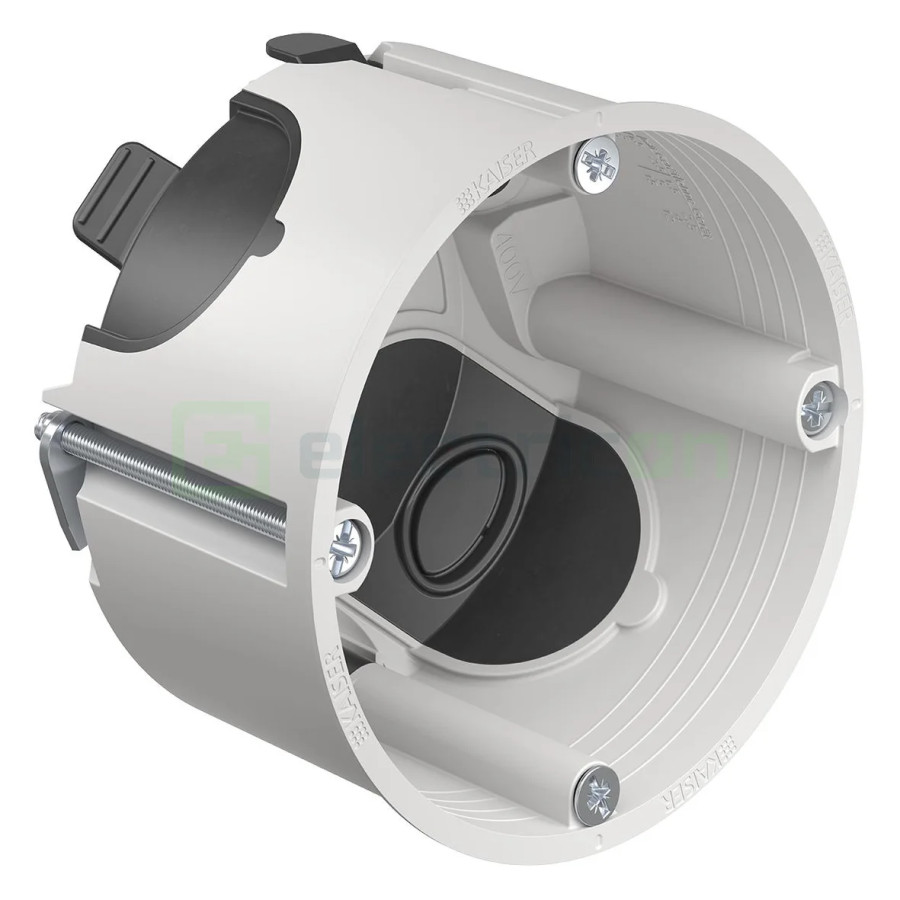

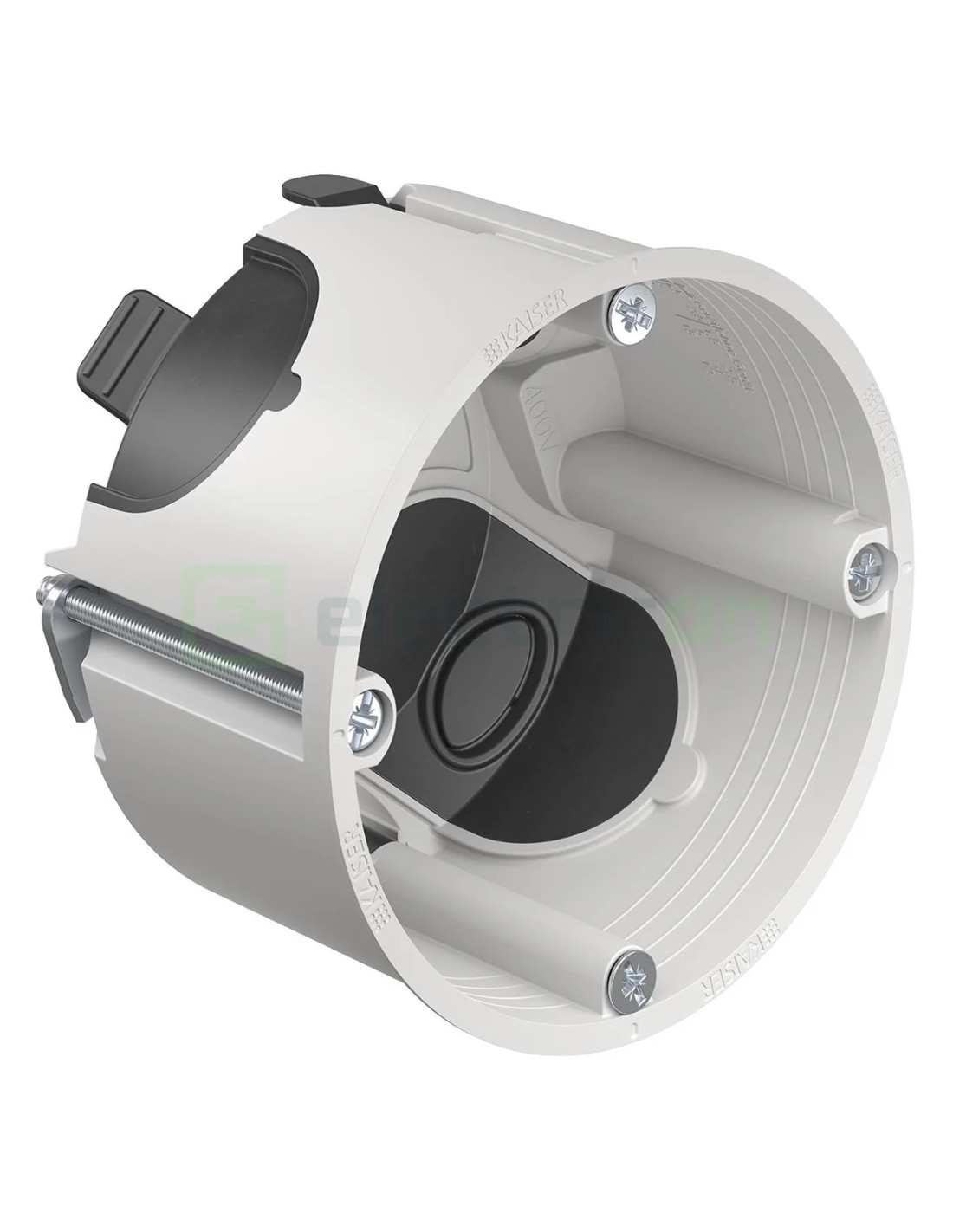

Doză Aparataj pentru Rigips, Etanșă, Fără Halogeni, Albă, Ø 68 mm, O-range ECON 63, Kaiser, 9263-78 – Doză Standard Air-tight (49 mm) cu Membrană ECON®.
Kaiser 9263-78 este o doză de aparataj O-range ECON® 63 pentru pereți din rigips, cu frezare Ø 68 mm și adâncime 49 mm. Varianta ECON® oferă etanșeitate la aer prin membrană elastică și permite introducerea rapidă a cablurilor/tuburilor fără unelte. Este fără halogeni și compatibilă cu grosimi de placă 7–40 mm.
Doză Kaiser 9263-78 – Soluție Standard pentru Prize și Întrerupătoare în Rigips

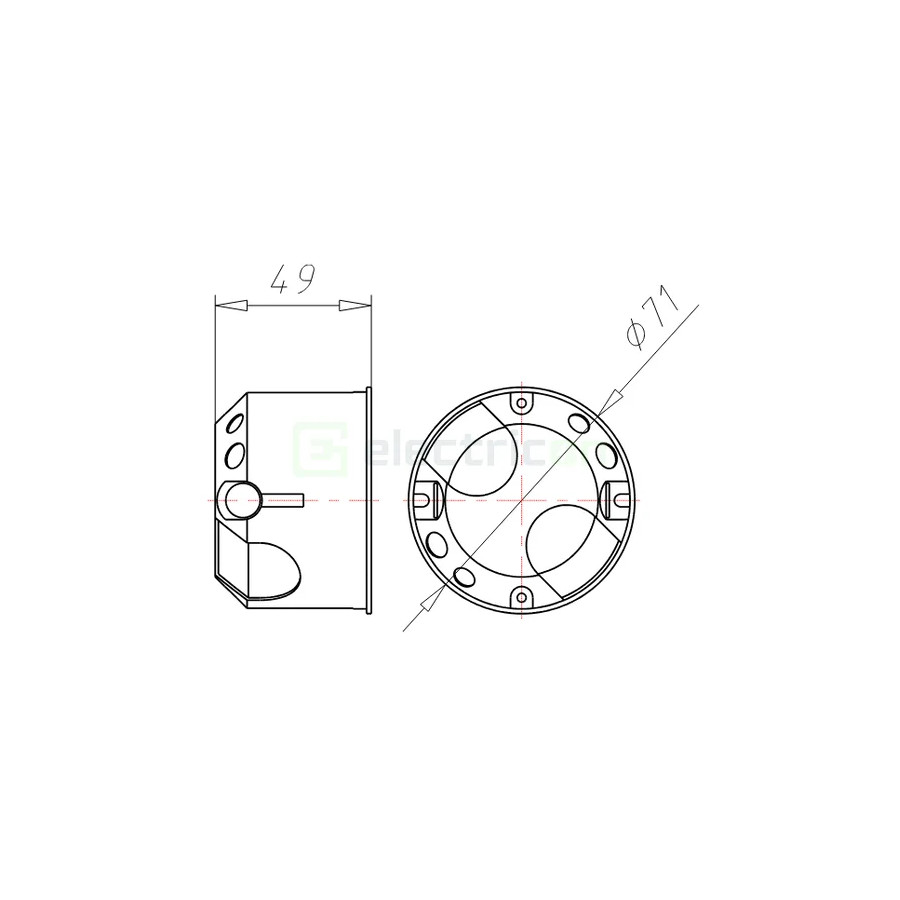

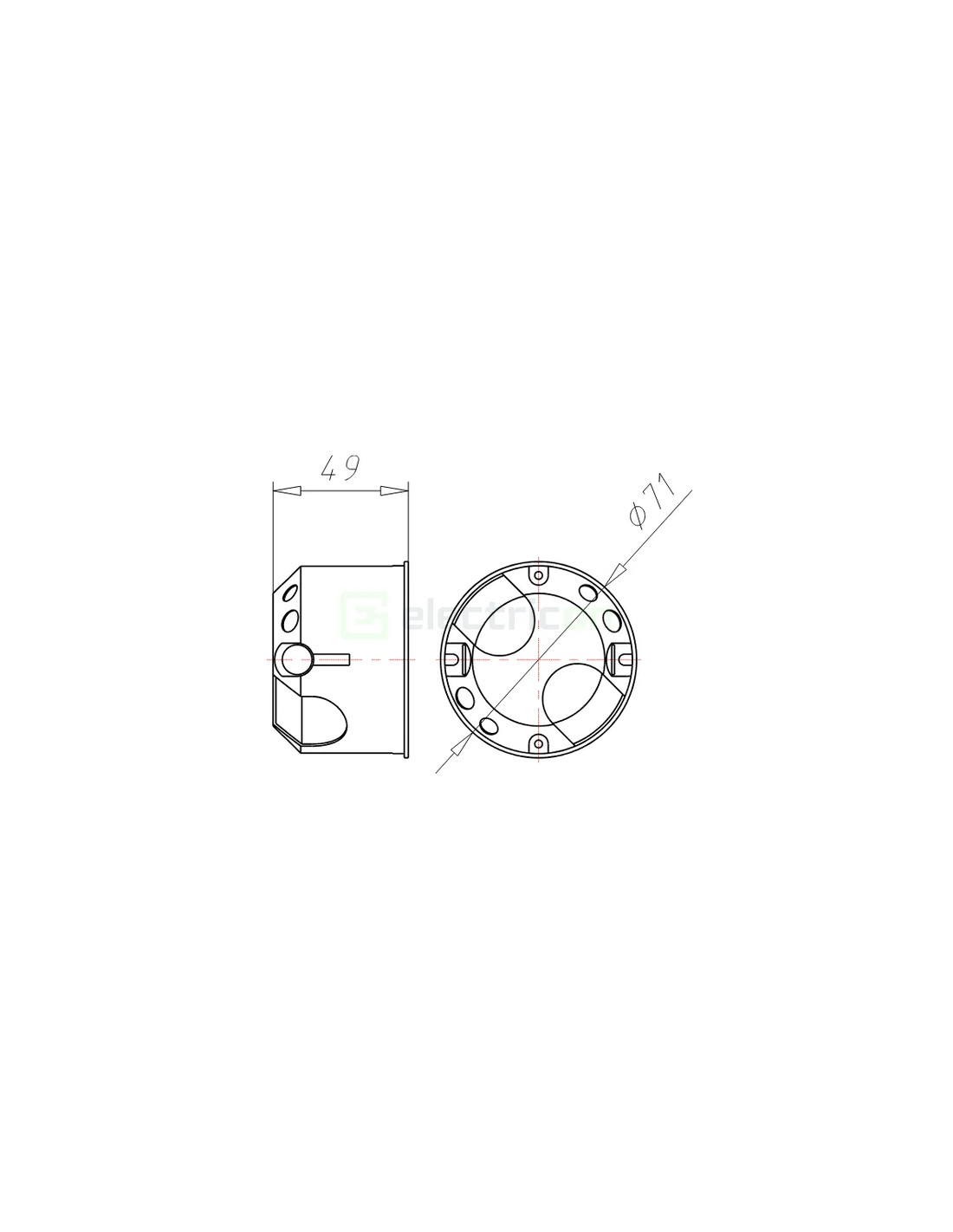

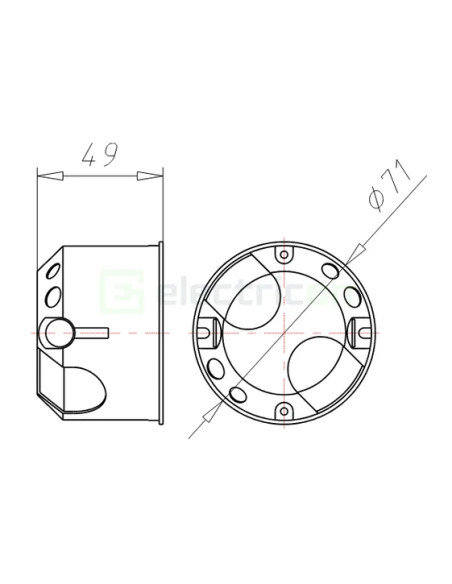

Modelul 9263-78 este alegerea clasică pentru puncte de aparataj în gips-carton, atunci când vrei o doză standard, dar cu performanță de etanșare. Fișa Kaiser indică adâncime 49 mm, frezare Ø 68 mm, 2 intrări pentru tub până la M25 și compatibilitate cu placă 7–40 mm.
Avantajele Dozei Kaiser 9263-78
- Adâncime 49 mm: Dimensiune standard pentru aparataj uzual, cu volum suficient pentru conexiuni curate.
- ECON® air-tight: Membrană elastică pentru etanșare la aer și introduceri fără unelte.
- Fără halogeni: Material potrivit pentru cerințe moderne de siguranță și conformitate.
- Grosime placă 7–40 mm: Potrivită pentru majoritatea sistemelor de rigips.
Specificații Tehnice Doză Kaiser 9263-78
| Cod produs |
9263-78 |
| Cod EAN |
4013456548282 |
| Marca |
Kaiser |
| Tip produs |
Doză aparataj pentru montaj în rigips (pereți gol) |
| Serie |
O-range ECON® 63 |
| Diametru frezare |
Ø 68 mm |
| Adâncime |
49 mm |
| Grosime placă compatibilă |
7 - 40 mm |
| Intrări tub |
Până la M25 (2 intrări, conform fișei) |
| Fixare aparataj |
Șurub (2 șuruburi aparat) |
| Material |
Plastic fără halogeni |
| Culoare |
Alb |
| Greutate brută |
22 g |
La ce se folosesc dozele O-range ECON?
Membrana de etanșare elastică cu tehnologie ECON® se potrivește singură în jurul conductei sau cablului în timpul perforației. Acest lucru previne fluxurile necontrolate de aer. |
 Introducerea flexibilă și fără scule a conductei sau cablului simplifică semnificativ procesul și reduce timpul de instalare. |
Întărirea în jurul deschiderii previne ruperea membranei. |
Deschidere ușoară a intrării conductei prin intermediul urechii de deschidere predefinite. |
Intrare permanent etanșă la aer până la dimensiunea conductei M25. |
Conducta poate fi înclinată în intrare cu până la 90°... |
…care este ideal pentru utilizarea în construcții de pereți subțiri și niveluri de instalare. |
Marcarea orificiilor de intrare simplifică alegerea corectă a dimensiunii deschiderii. |
Fixare ușor de montat a dispozitivului datorită noului șurub +/-. |
Conectorul de susținere asigură combinația etanșă a cutiilor de perete cu cavitate și este introdus prin intermediul plăcilor metalice detașabile fără utilizarea de unelte. |
|
|
Instrucțiuni de montaj
Marcați centrul deschiderii în conformitate cu DIN 18015-3 și centrul celorlalte deschideri de instalare cu o distanță de 71 mm. |
Efectuați deschideri de instalare de Ø 68 mm cu frecare cu freza.
|
Orificiile individuale de instalare trebuie acum conectate pentru introducerea cutiilor de joncțiune cu mai multe grupuri și teșite pentru frecare.
|
Pentru a asigura un loc perfect pentru cutie, respectați întotdeauna dimensiunile prezentate în diagramă. |
