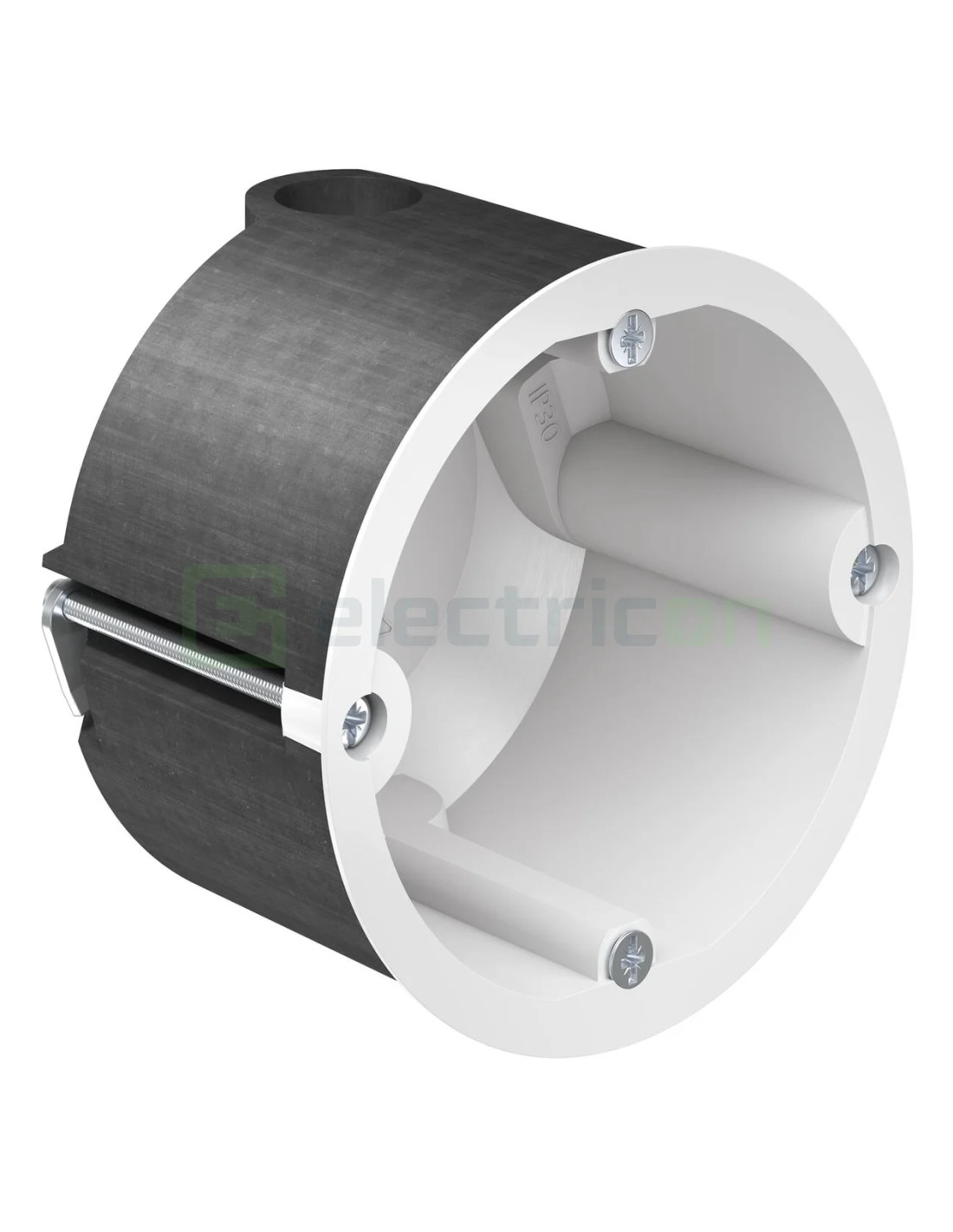

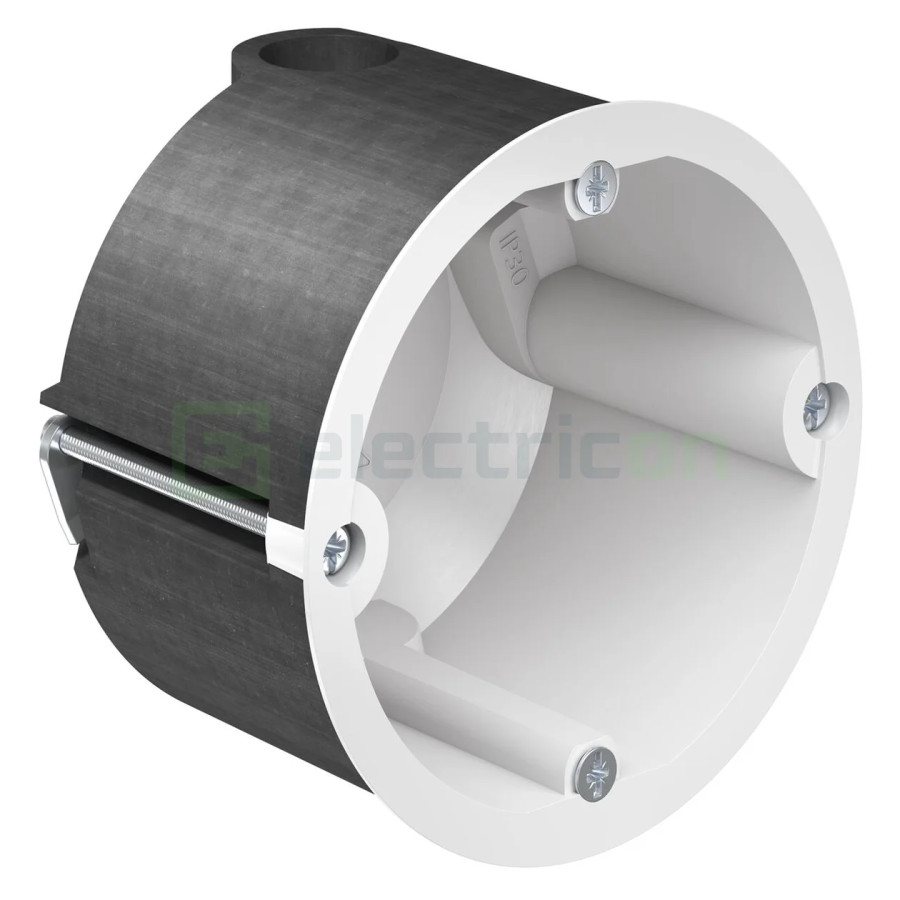

Doză Aparataj pentru Pereți din Lemn cu Protecție la Incendiu, F30-F120, Albă, Fără Halogeni, Ø 74 mm, pentru Cablu Ø 11,5 mm, Kaiser, 9464-01 – Doză HWD 90 cu Spațiu Optimizat pentru Conexiuni și Siguranță la Foc.
Kaiser 9464-01 este o doză HWD 90 pentru instalații în pereți din lemn / pereți cu cerințe de protecție la incendiu, concepută pentru menținerea clasei de rezistență la foc F30-F120 (respectiv EI30-EI120, în funcție de sistemul de perete). Are frezare Ø 74 mm, adâncime 54,5 mm, compatibilitate cu grosimi de placă 7-40 mm și permite intrare cablu de până la Ø 11,5 mm. Material fără halogeni, proiectat pentru montaj sigur al aparatajului în zone unde standardele de protecție la foc sunt obligatorii.
Doză Kaiser 9464-01 – Montaj Aparataj în Pereți cu Cerințe de Protecție la Foc
Doza HWD 90 (9464-01) este recomandată pentru instalații în pereți din lemn și sisteme de perete unde trebuie păstrată performanța de protecție la incendiu. Dimensiunea de frezare Ø 74 mm este standard pentru seria HWD 90, iar adâncimea de 54,5 mm oferă volum suplimentar pentru conexiuni, cleme și organizare conductor. Intrările sunt optimizate pentru cabluri până la Ø 11,5 mm, iar montajul aparatajului se face pe șurub, pentru fixare fermă și sigură.
Avantajele Dozei Kaiser 9464-01
- Protecție la incendiu F30-F120: Pentru pereți / sisteme cu cerințe de rezistență la foc (conform aplicațiilor HWD 90).
- Ø 74 mm (standard HWD 90): Frezare uzuală pentru doze de protecție la foc.
- Adâncime 54,5 mm: Spațiu bun pentru conexiuni și conductori.
- Intrare cablu Ø 11,5 mm: Potrivită pentru cabluri cu diametru mai mare, unde este necesară trecere controlată.
- Fără halogeni: Material halogen-free pentru cerințe moderne de siguranță.
Specificații Tehnice Doză Kaiser 9464-01
| Cod produs |
9464-01 |
| Cod EAN |
4013456531666 |
| Marca |
Kaiser |
| Tip produs |
Doză aparataj / doză de conexiune HWD 90 pentru pereți cu protecție la incendiu |
| Diametru frezare |
Ø 74 mm |
| Adâncime |
54,5 mm |
| Grosime perete/placă compatibilă |
7 - 40 mm |
| Distanță combinație |
71 mm (standard combinații HWD 90) |
| Intrare cablu |
până la Ø 11,5 mm |
| Fără halogeni |
Da |
| Culoare |
Albă |
| Greutate brută |
110 g |
Montaj la instalație
Aprobat pentru instalare direct opusă. |
Într-un perete F30-B, sunt posibile combinații de până la 5 cutii... |
...într-un perete F60-B sunt posibile cutii individuale până la o combinație de 3 cutii. |
Cutia electronică HWD 90 este, de asemenea, aprobată pentru construcțiile de pereți menționate mai sus. |
1 placă de gips-carton de 9,5 mm | 2 OSB/MDF, placaj sau PAL de 15 mm | 3 izolație din fibră de lemn de 40 mm, vată de sticlă sau minerală grinzi de lemn 60x40 | 4 placă de protecție la foc din gips-carton de 1x12,5 mm | 5 izolație minerală de 80 mm > 1.000°C - grinzi de lemn 40x80
Note de instalare
Deschideți o gaură cu freza de Ø74 mm.
|
 Deschiderea exactă pentru cablu este creată etanșă la fum cu ajutorul tăietorului universal de deschizătoare KAISER (art. nr. 1085-80). Setați tăietorul de deschizătoare pentru 3 x 1,5² la Ø 8,5, pentru 5 x 1,5² la Ø 9,5 și pentru 3 x 2,5² la Ø 9,5. |
 Fixarea cutiilor cu tehnologia testată și verificată a pereților cavitari folosind tehnologia KAISER FX⁴. |
 Cablarea complet izolată a cutiilor de joncțiune cu un singur element între ele se realizează folosind conectorul de susținere. |
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
