Invertor-încărcător 24 V / 5000 VA, încărcare 120 A - Victron Quattro-II QUA242505010

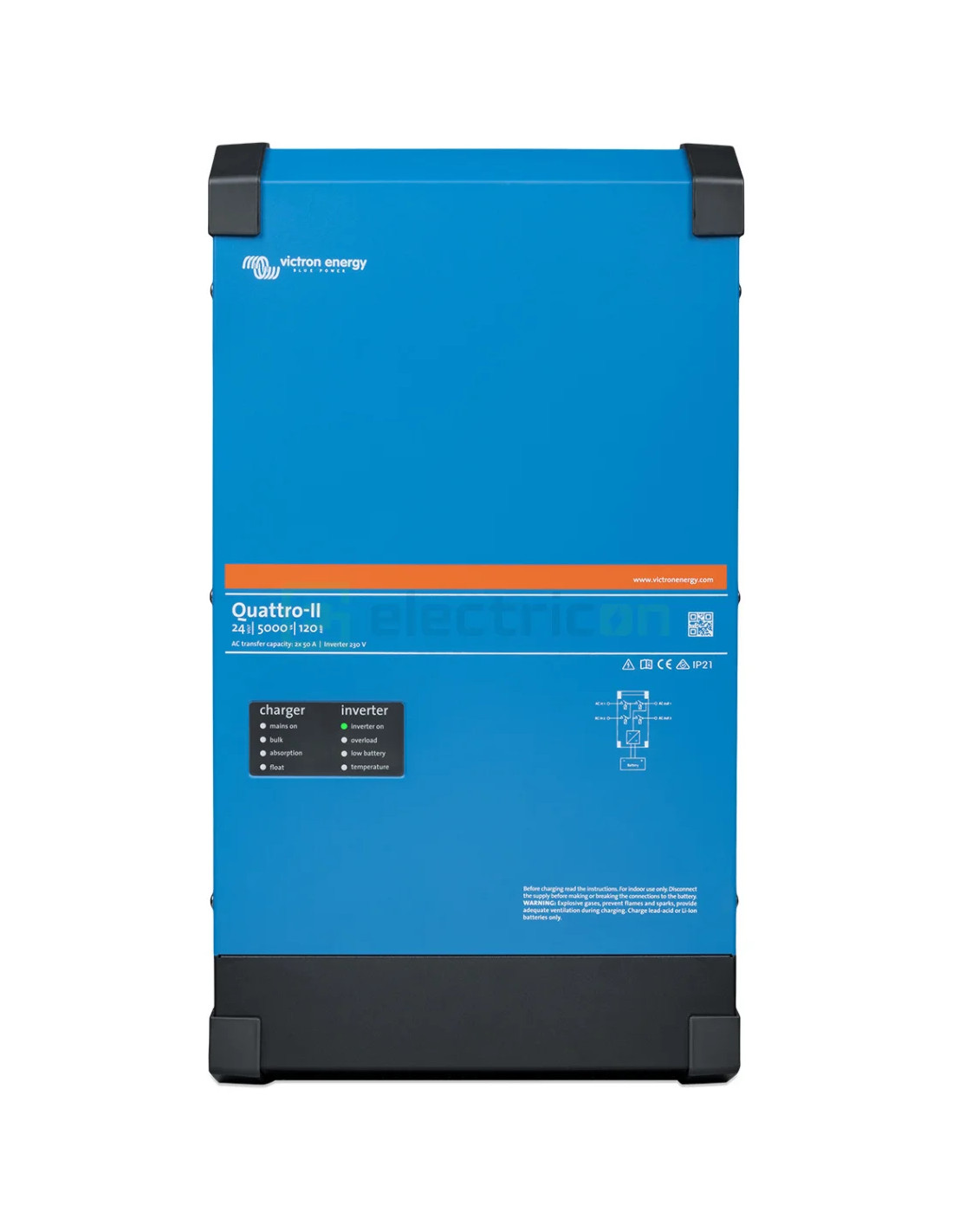

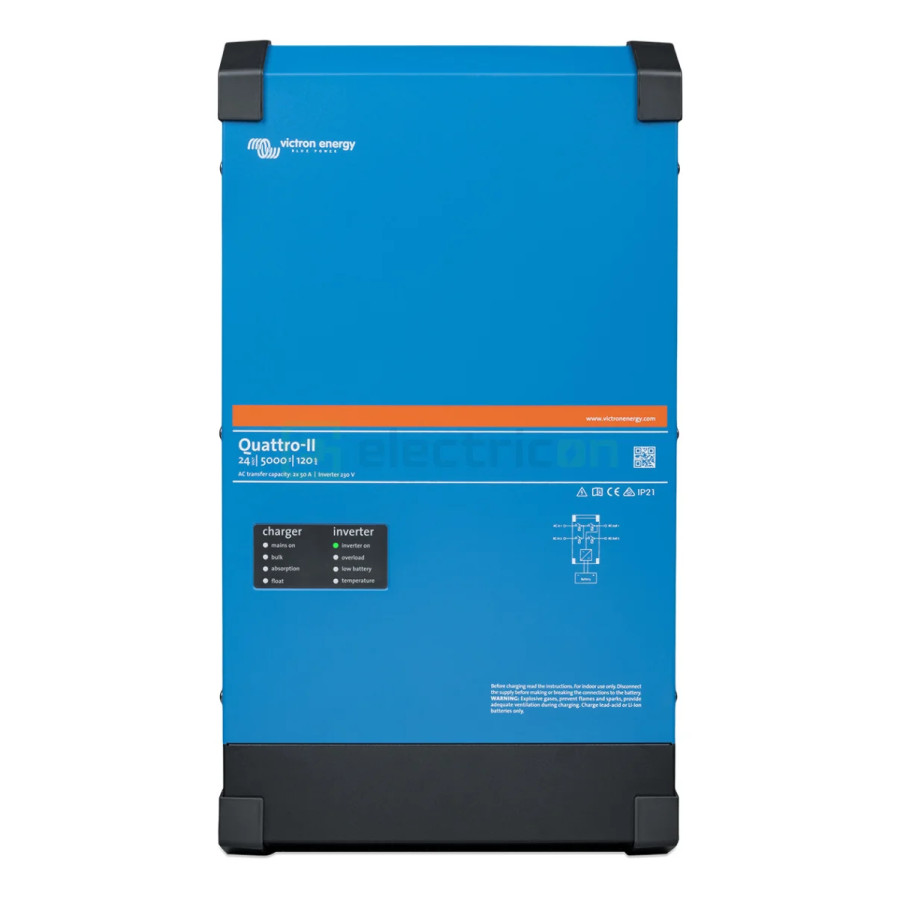

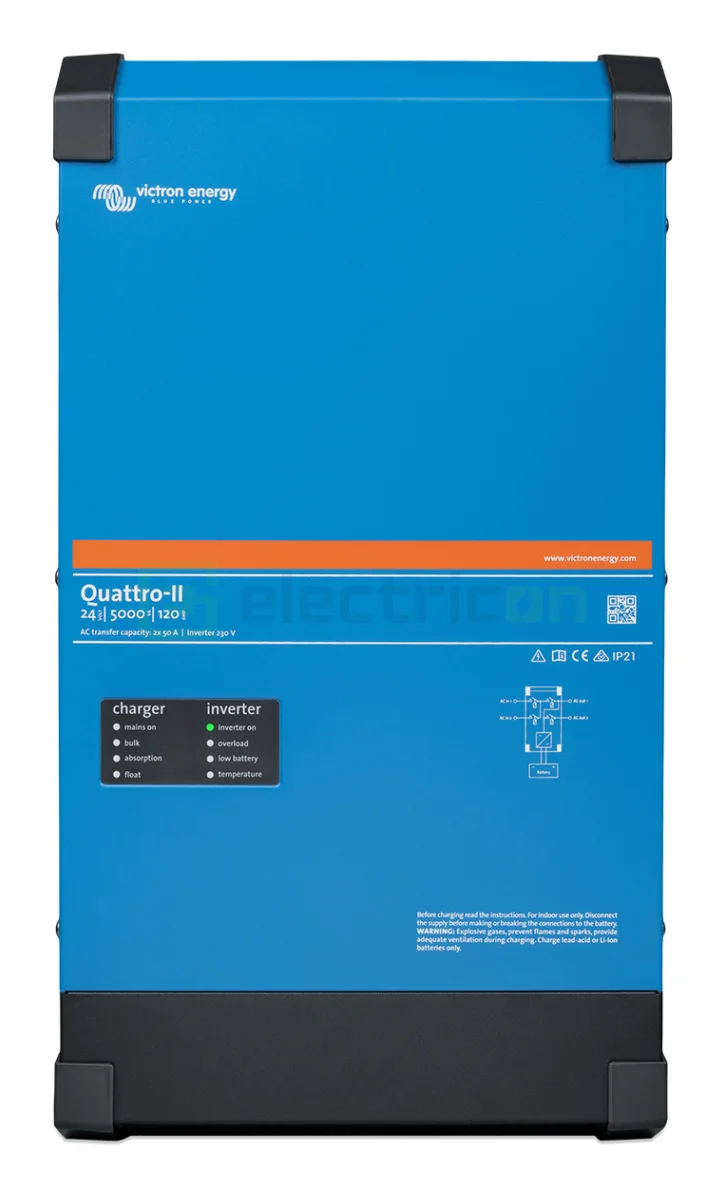

Invertor-încărcător Victron Quattro-II 24/5000/120-50/50, cod QUA242505010

Quattro-II 24/5000/120-50/50 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și comutatoare automate de transfer pentru două surse. Lucrează pe baterie de 24 V și dă la ieșire 230 V c.a. Pe cele două intrări se leagă, de exemplu, rețeaua și un generator, iar aparatul se conectează automat la sursa activă. La căderea sursei, invertorul preia consumatorii în mai puțin de 20 ms.

Este varianta de 24 V a seriei Quattro-II și încarcă cu până la 120 A. Senzorul de temperatură a bateriei este inclus, iar ieșirea pentru bateria de pornire dă 4 A.

Limite electrice de utilizare

• Puterea continuă este de 4000 W la 25 °C ambiant, 3700 W la 40 °C și scade la 3000 W la 65 °C.
• Valoarea de 5000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 9000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer este de 50 A. Curentul maxim preluat pe fiecare intrare de c.a. este de 50 A.
• Când ambele intrări au tensiune, aparatul folosește intrarea 1. Intrarea 2 este folosită când intrarea 1 nu are tensiune.
• Tensiunea bateriei trebuie să rămână în domeniul 19 … 33 V c.c.
• Încărcătorul acceptă la intrare 187 … 265 V c.a., 45 … 65 Hz.
• Aparatul nu are intrare pentru panouri fotovoltaice și nici regulator MPPT integrat.
• Ieșirea pentru bateria de pornire este limitată la 4 A. Servește la întreținerea încărcării, nu la încărcarea unei a doua baterii de consum.
• A doua ieșire de curent alternativ suportă maximum 32 A. Din fabrică se deconectează la funcționarea pe baterie.
• Funcționarea este admisă la -40 … +65 °C, cu răcire cu ventilator.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, în spațiu uscat și fără praf.

Conexiuni

• Bateria se leagă pe prezoane M8.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 2 × 50 mm² pe fiecare pol. Între 5 și 10 m, secțiunea recomandată este de 2 × 95 mm².
• Siguranța recomandată pe circuitul bateriei este de 400 A. Capacitatea recomandată a bateriei este de 400 … 1400 Ah.
• Senzorul de temperatură a bateriei este inclus în livrare.
• Racordul de 230 V se face pe borne cu șurub de 13 mm². Fiecare intrare de c.a. se protejează cu siguranță sau întrerupător automat de maximum 50 A.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță sau întrerupător automat, alese după sarcină.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect un întrerupător diferențial montat pe ieșire.
• Pentru funcționarea în paralel cu rețeaua se montează un transformator de curent extern.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Releul programabil suportă 230 V / 4 A c.a., 4 A până la 35 V c.c. și 1 A până la 60 V c.c. Poate fi setat ca alarmă, alarmă de tensiune scăzută sau pornire și oprire a generatorului.
• Două porturi analogice/digitale permit, de exemplu, legătura cu sistemul de management al unei baterii cu litiu.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii.
• Se fixează pe o suprafață solidă, pe cârligul și cele două găuri din spate. Interiorul trebuie să rămână accesibil după montaj.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire. Nu se montează direct deasupra bateriilor.
• Umiditatea admisă este de maximum 95 %, fără condens.
• Carcasa este din oțel, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 24 V care au una sau două surse de curent alternativ.

• Locuințe și clădiri cu rețea și generator. Aparatul alege automat sursa disponibilă.
• Sisteme de stocare a energiei (ESS) legate la rețea, cu injecție de până la 5000 VA, după setarea codului de rețea al țării. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.
• Autorulote și ambarcațiuni cu priză de cheu și generator. PowerControl limitează curentul cerut, iar PowerAssist completează din baterie vârfurile de consum.
• Sisteme autonome cu baterie de 24 V, încărcate din panouri printr-un regulator MPPT sau printr-un invertor de rețea legat pe ieșirea de c.a.

Variante înrudite din serie

• Quattro-II 48/5000/70-50/50, QUA482504010: baterie de 48 V, 5000 VA, încărcare cu până la 70 A, două intrări de c.a. de 50 A.
• MultiPlus-II 24/5000/120-50, PMP242505010: baterie de 24 V, 5000 VA, încărcare cu până la 120 A, o singură intrare de c.a.

Accesorii recomandate de producător

• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea limitelor PowerControl și PowerAssist.
• Interfața MK3-USB, ASS030140000, pentru configurarea din calculator cu VEConfigure sau din aplicația VictronConnect.
• VE.Bus Smart Dongle, pentru monitorizare și control prin Bluetooth, cu măsurarea tensiunii și temperaturii bateriei.
• Dispozitiv GX, de exemplu Cerbo GX sau Ekrano GX, pentru monitorizare locală și prin portalul VRM.
