Invertor-încărcător 48 V / 5000 VA, încărcare 70 A - Victron Quattro QUA485021010

Invertor-încărcător Victron Quattro 48/5000/70-100/100, cod QUA485021010

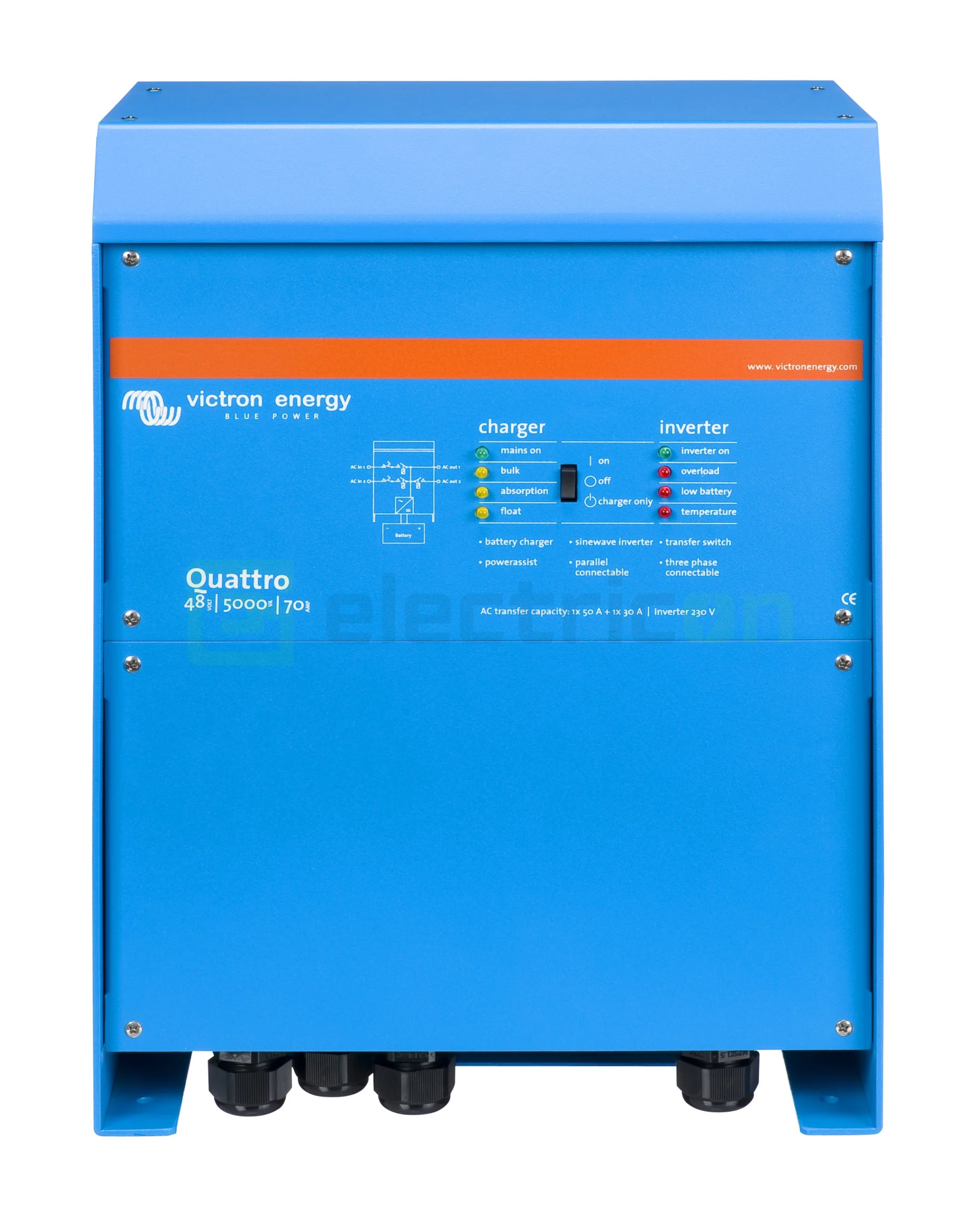

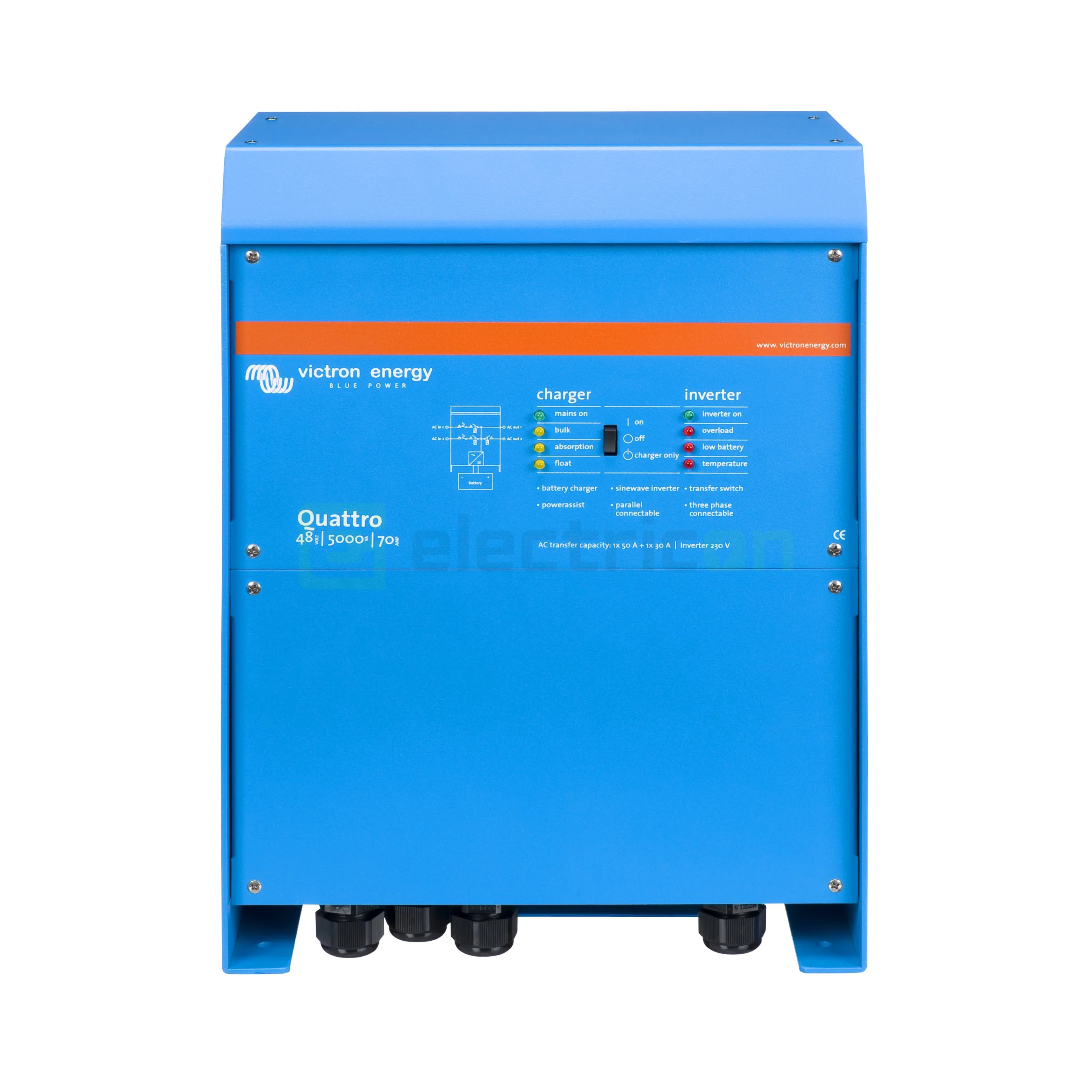

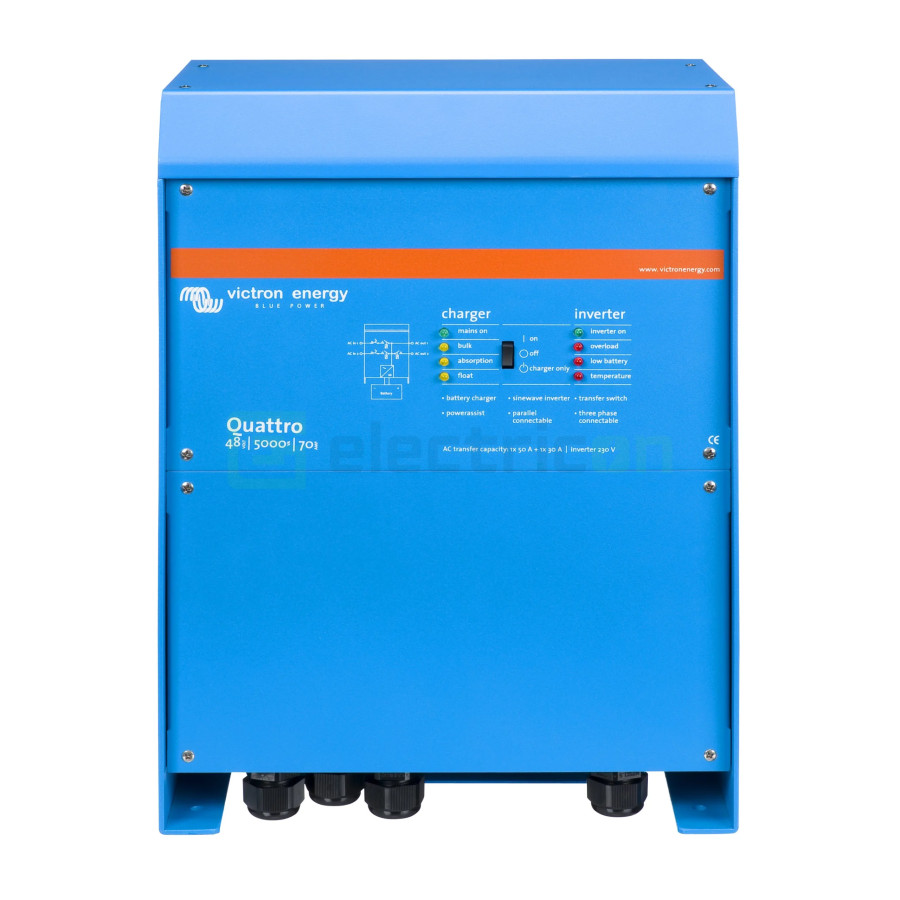

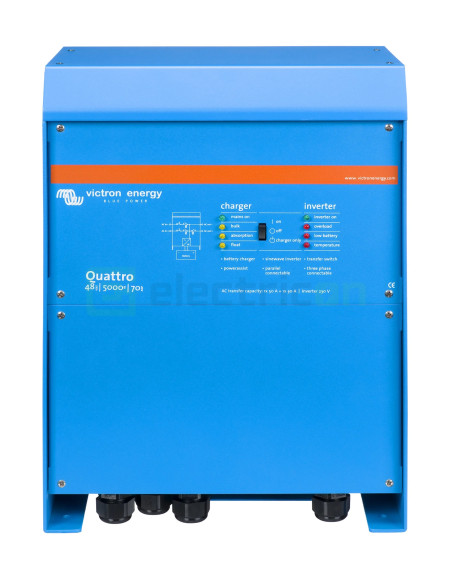

Quattro 48/5000/70-100/100 reunește în aceeași carcasă un invertor cu undă sinusoidală pură, un încărcător de baterie și două comutatoare automate de transfer. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Are două intrări de curent alternativ, de exemplu pentru rețea și generator, și se conectează automat la sursa activă. La căderea sursei, invertorul preia consumatorii în mai puțin de 20 ms.

Varianta de 48 V a modelului de 5000 VA încarcă cu până la 70 A. Fiecare intrare de c.a. suportă maximum 100 A, iar a doua ieșire, 50 A.

Limite electrice de utilizare

• Puterea continuă este de 4000 W la 25 °C ambiant, 3700 W la 40 °C și scade la 3000 W la 65 °C.
• Valoarea de 5000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 10000 W, pentru consumatorii cu curent mare la pornire.
• Fiecare dintre cele două intrări de c.a. suportă maximum 100 A. Curentul preluat prin aparat nu poate depăși această valoare.
• Intrările de c.a. acceptă 187 … 250 V c.a., la 50 sau 60 Hz.
• Aparatul nu are intrare pentru panouri fotovoltaice și nici regulator MPPT integrat.
• Aparatul nu are ieșire pentru bateria de pornire.
• A doua ieșire de curent alternativ suportă maximum 50 A. Se deconectează când nu există sursă externă de c.a.
• Gradul de protecție este IP20. Aparatul se montează numai în interior, în spațiu uscat și fără praf.
• Altitudinea maximă de funcționare este de 2000 m.

Conexiuni

• Bateria se leagă pe patru prezoane M8, câte două pentru plus și pentru minus.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 70 mm² pe fiecare pol.
• Siguranța recomandată pe circuitul bateriei este de 200 A. Capacitatea recomandată a bateriei este de 200 … 800 Ah.
• Racordul de 230 V se face pe prezoane M6. Fiecare intrare de c.a. se protejează cu siguranță sau întrerupător automat de maximum 100 A.
• Ieșirea principală se protejează cu siguranță sau întrerupător automat de maximum 125 A, ales după sarcină. A doua ieșire se protejează cu maximum 50 A.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect un întrerupător diferențial montat pe ieșire.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat, panoului de comandă și dispozitivului GX.
• Trei relee programabile suportă fiecare 230 V / 4 A c.a., 4 A până la 35 V c.c. și 1 A până la 60 V c.c. Pot fi setate ca alarmă, alarmă de tensiune scăzută sau pornire și oprire a generatorului.
• Două porturi analogice/digitale permit, de exemplu, legătura cu sistemul de management al unei baterii cu litiu.

Montaj și construcție

• Aparatul se montează într-un spațiu uscat și bine ventilat, cât mai aproape de baterii, cu cabluri de baterie cât mai scurte.

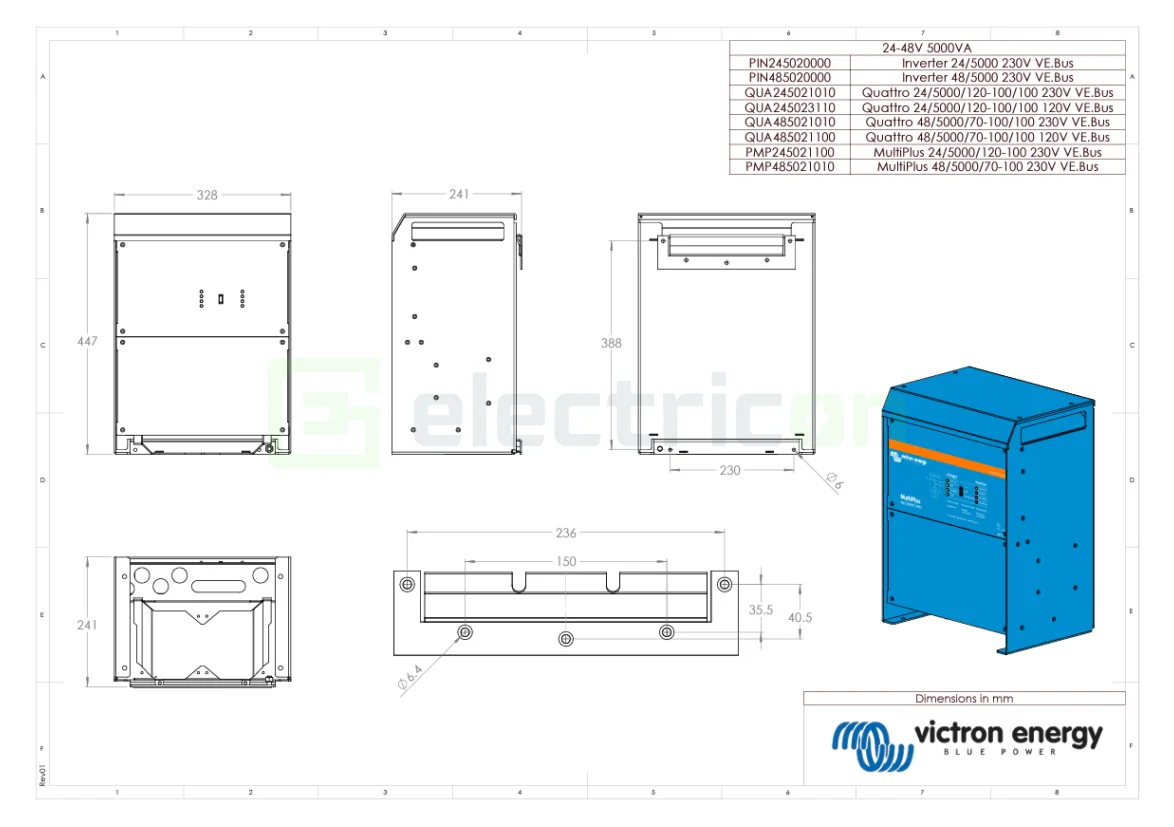

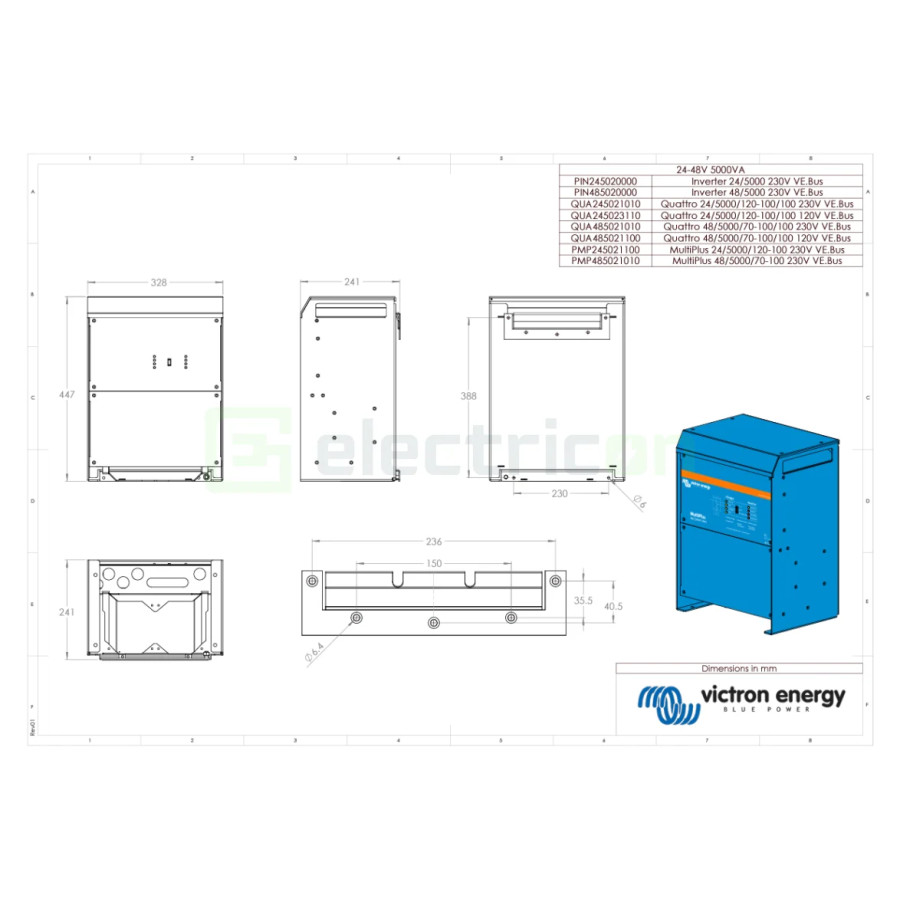

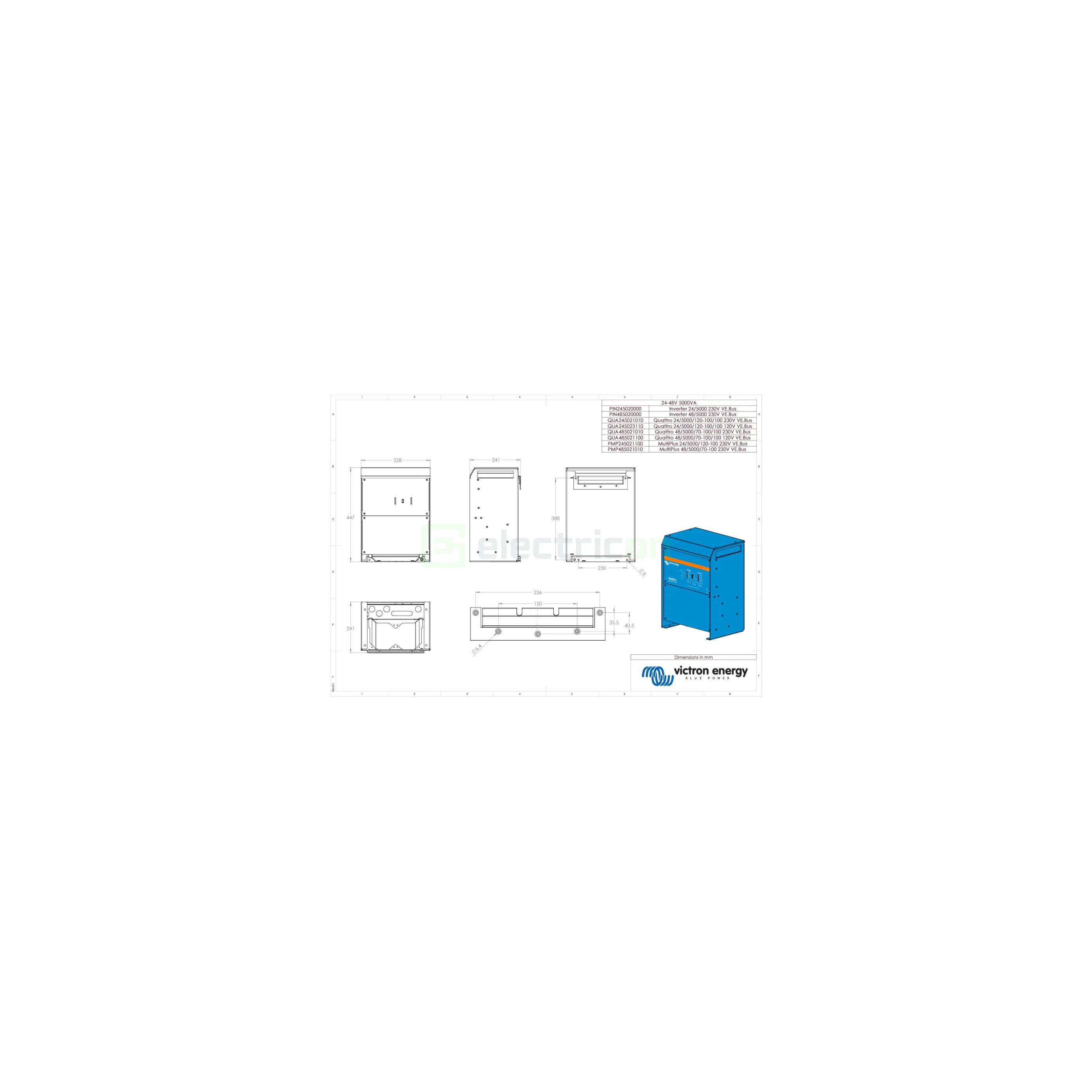

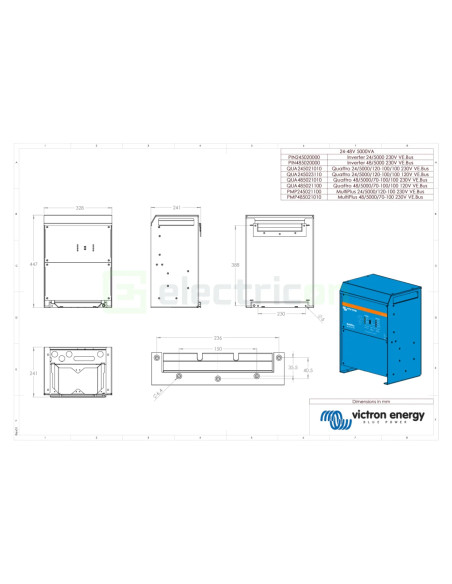

• Se fixează pe un perete solid, din beton sau zidărie, care suportă greutatea de 30 kg. Montajul vertical asigură răcirea cea mai bună.
• În jurul aparatului se lasă cel puțin 10 cm liberi pentru răcire. Nu se montează direct deasupra bateriilor.
• În apropiere nu se lasă materiale sensibile la căldură sau chimicale. Temperatura ambiantă ridicată reduce curentul de încărcare și puterea de vârf.
• Răcirea se face cu ventilator. Umiditatea admisă este de maximum 95 %, fără condens.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

Aparatul se folosește în instalațiile cu baterie de 48 V care au una sau două surse de curent alternativ, chiar limitate.

• Locuințe și clădiri cu rețea și generator. Quattro alege automat sursa disponibilă.
• Autorulote și ambarcațiuni cu priză de cheu și generator la bord. PowerControl limitează curentul cerut de la fiecare sursă. PowerAssist completează din baterie vârfurile de consum.
• Sisteme autonome cu baterie de 48 V, încărcate din panouri printr-un regulator MPPT sau printr-un invertor de rețea legat pe ieșirea de c.a.
• Sisteme de stocare cu injecție în rețea, numai după setarea codului de rețea al țării. Dacă codul local nu este disponibil, legătura la rețea se face printr-un dispozitiv de interfață certificat extern.

Variante înrudite din serie

• Quattro 12/5000/220-100/100, QUA125020000: baterie de 12 V, 5000 VA, încărcare cu până la 220 A, intrări de c.a. de 2 × 100 A.
• Quattro 48/8000/110-100/100, QUA488024000: baterie de 48 V, 8000 VA, încărcare cu până la 110 A, intrări de c.a. de 2 × 100 A.

Accesorii recomandate de producător

• Panou Digital Multi Control 200/200A, pentru pornire, oprire și setarea limitelor PowerControl și PowerAssist.
• Interfața MK3-USB, ASS030140000, pentru configurarea din calculator cu VEConfigure sau din aplicația VictronConnect.
• VE.Bus Smart Dongle, pentru monitorizare și control prin Bluetooth, cu măsurarea tensiunii și temperaturii bateriei.
• Dispozitiv GX, de exemplu Cerbo GX sau Ekrano GX, pentru monitorizare locală și prin portalul VRM.
• Senzor de temperatură pentru baterie, ASS000001000.
