RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 40A 30mA 10kA 1P+N 2M KZS-2M ETI 002173228

ETI 002173228 este o siguranta automata diferențiala (RCBO) 1P+N din gama KZS-2M, care combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

  • Protecție la suprasarcină
  • Protecție la scurtcircuit
  • Protecție diferențială tip A
  • Sensibilitate diferențială 30 mA
  • Configurație 1P+N în două module
  • Capacitate de rupere 10 kA
CantitatePret / bucEconomisesti
1 buc213,47 lei-
3 buc+209,20 lei12,81 lei
5 buc+207,07 lei32,02 lei
10 buc+202,80 lei106,74 lei

Credit module tbi bank 3.4.5

63.50 lei x 4 luni


Curent nominal
40 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
KZS-2M
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
240 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
10 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–25 mm²
Familia
ETIMAT
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
Busbar compatibil
Furcă
Pin
002173228
3838895278672

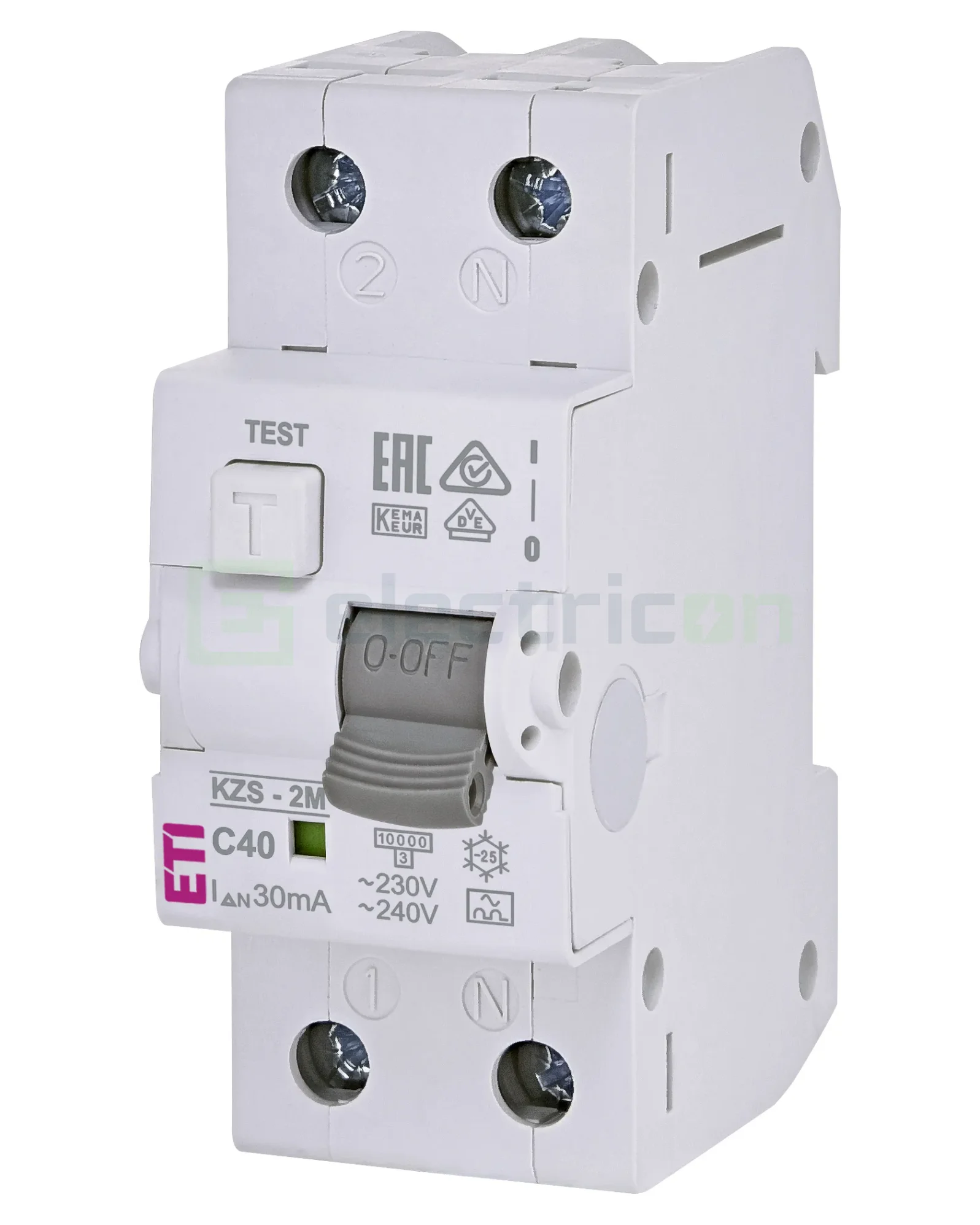

RCBO ETI 002173228 – tip A, curba C, 40 A, 30 mA, 10 kA, 1P+N, 2M

ETI 002173228 face parte din gama KZS-2M și este un disjunctor diferențial (RCBO) destinat protecției circuitelor împotriva curenților reziduali, suprasarcinilor și scurtcircuitelor. Configurația 1P+N este în două module.

Funcțiile disjunctorului ETI 002173228 explicate simplu

  • RCBO: combină protecția diferențială și protecția la supracurent într-un singur aparat.
  • Protecție la suprasarcină: declanșarea termică intervine atunci când curentul depășește curentul nominal al aparatului. Ca reper, pentru acest model de 40 A, curentul convențional de declanșare este 1,45 × In, adică aproximativ 58 A, valoare la care aparatul trebuie să declanșeze în intervalul convențional de până la o oră.
  • Protecție la scurtcircuit: întrerupe rapid circuitul la apariția unui curent de defect ridicat.
  • Protecție diferențială 30 mA: detectează curenții reziduali și asigură protecția persoanelor.
  • Tip A: detectează curenți reziduali alternativi sinusoidali și curenți reziduali pulsatorii continui.
  • Curba C: este potrivită pentru circuitele în care sunt anticipate vârfuri moderate de curent în timpul funcționării consumatorilor. (declanșarea magnetică instantanee are loc la un curent de 5–10 × In).
  • 1P+N: polul de fază este protejat, iar neutrul este comutat simultan.
  • 2M: configurația 1P+N ocupă două module în tabloul electric.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul ETI 002173228 are curent nominal de 40 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului ETI 002173228. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 40 A, acesta corespunde aproximativ intervalului 200–400 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 10 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
ETI 002173228 este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu ETI 002173228 alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.

Fișă tehnică 002173228

830.82KB Descarcă
