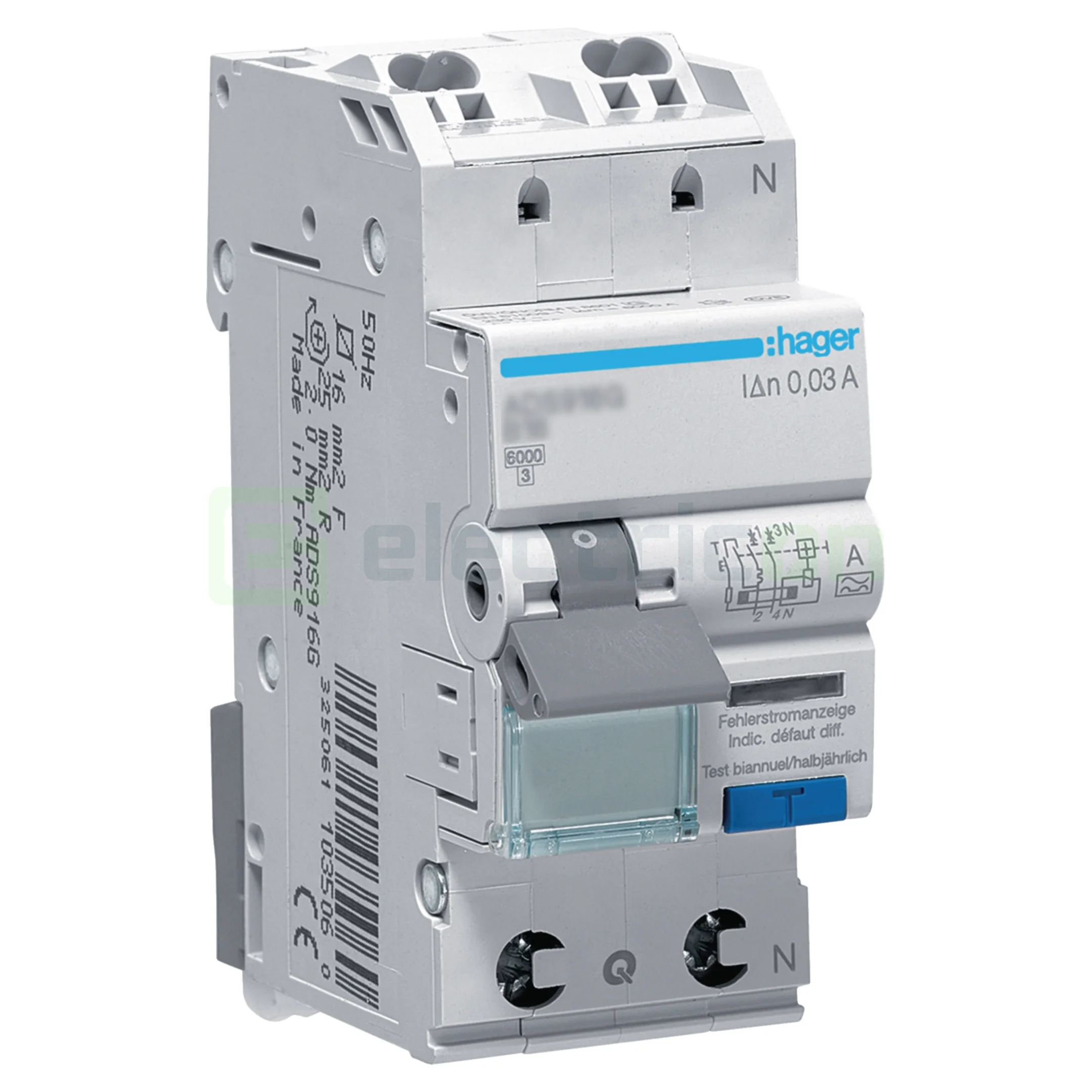

RCBO - Siguranță automată - Disjunctor cu protecție diferențială - tip A curba C 6A 30mA 6kA 1P+N 2M QC Hager ADS956D

Hager ADS956D este un disjunctor diferențial RCBO 1P+N, care combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu sistemul de conectare QuickConnect, având următoarele caracteristici:

  • Curent nominal 6 A, curba C
  • Protecție diferențială tip A, 30 mA
  • Capacitate de rupere 6 kA
  • Conectare QuickConnect fără unelte la borna dedicată
  • Configurație 1P+N, 2 module
CantitatePret / bucEconomisesti
1 buc303,75 lei-
3 buc+300,71 lei9,11 lei
5 buc+297,68 lei30,38 lei
10 buc+294,64 lei91,13 lei

Credit module tbi bank 3.4.5

86.12 lei x 4 luni


Curent nominal
6 A
Numar de poli
1P+N (2M)
Curent rezidual
30mA
Grad de Protecție IP
IP20
Gama
ADS
Tip
RCBO
Tip Diferențial
A
Curbă declanșare
C
Tensiune nominală
240 V AC
Frecvență
50 Hz
Număr module
2M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–16 mm² flexibil
1–25 mm² rigid
Familia
Hager A
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Da
Busbar compatibil
Furcă
QuickConnect
Bornă QuickConnect:
1,5–4 mm²
ADS956D
3250611068198

Hager ADS956D – prezentare și funcții

Disjunctorul diferențial Hager ADS956D combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Are un curent nominal de 6 A, caracteristică de declanșare C și capacitate nominală de rupere de 6 kA.

Protecția diferențială tip A, cu sensibilitate de 30 mA, detectează curenți reziduali alternativi sinusoidali și continui pulsatorii. Sistemul QuickConnect permite conectarea conductorilor în borna dedicată fără utilizarea șurubelniței. Aparatul are configurație 1P+N și ocupă două module în tabloul electric.

Funcțiile explicate simplu

  • RCBO: integrează protecția diferențială și protecția la supracurent într-un singur aparat.
  • 6 A: curentul nominal al disjunctorului.
  • Protecție la suprasarcină: mecanismul termic reacționează la curenți care depășesc valoarea nominală, în funcție de durata acestora.
  • Protecție la scurtcircuit: mecanismul magnetic întrerupe rapid circuitul la curenți mari de defect.
  • Curba C: declanșarea magnetică instantanee se situează între 5 și 10 × In.
  • Tip A: detectează curenți reziduali alternativi sinusoidali și continui pulsatorii.
  • 30 mA: sensibilitatea diferențială oferă protecție suplimentară împotriva șocurilor electrice.
  • QuickConnect: permite conectarea conductorilor fără strângere cu șurub la borna dedicată.
  • QuickBusbar: permite alimentarea prin bare de distribuție compatibile cu sistemul Hager.
Citește mai departe

Intrebari frecvente

Un RCBO combină protecția la suprasarcină, scurtcircuit și curenți reziduali într-un singur aparat. Modelul Hager ADS956D are curent nominal de 6 A și sensibilitate diferențială de 30 mA. La un defect, acesta deconectează circuitul sau circuitele pe care le protejează.
MCB-ul protejează la suprasarcină și scurtcircuit; RCCB-ul detectează curenții reziduali, dar nu asigură protecție la supracurent; RCBO-ul combină cele două funcții. Un RCCB trebuie coordonat cu protecție la supracurent. RCBO-ul permite protecție diferențială la nivelul circuitului sau al circuitelor aferente aparatului.
30 mA este curentul diferențial nominal de declanșare (IΔn) al modelului Hager ADS956D. Protecția diferențială reduce riscul de electrocutare, fără a-l elimina complet. Pragul de 30 mA este utilizat frecvent pentru protecția suplimentară împotriva șocurilor electrice, în condițiile proiectului și ale normativelor.
Pot exista curenți de scurgere cumulați ai echipamentelor electronice, legături incorecte între N și PE în aval, neutrali comuni între circuite ori perturbări tranzitorii. Declanșările repetate trebuie investigate de un electrician, fără ocolirea protecției.
Tipul A detectează curenți reziduali alternativi sinusoidali și curenți continui pulsatorii. Nu este destinat detectării curenților reziduali continui netezi; unele aplicații cu invertoare sau încărcare EV necesită alte măsuri conform proiectului și producătorului.
Curba C indică domeniul declanșării magnetice instantanee, de aproximativ 5–10 ori curentul nominal. La 6 A, acesta corespunde aproximativ intervalului 30–60 A. La suprasarcină declanșarea este temporizată, în funcție de curent. Alegerea curbei depinde de caracteristicile circuitului și curenții tranzitorii.
Capacitatea de rupere declarată de 6 kA indică valoarea curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și încercării aplicabile. Trebuie verificat ca valoarea și coordonarea protecțiilor să fie corespunzătoare curentului de scurtcircuit prezumat la locul instalării.
Hager ADS956D este destinat montării în tabloul electric conform instrucțiunilor producătorului. Configurația declarată este 1P+N. Ocupă 2 module pe șina DIN. Varianta QuickConnect necesită respectarea tipurilor de conductori și a modului de conectare prevăzute de producător. Bornele, secțiunile acceptate, cuplul de strângere, schema de conectare și alimentarea admisă se verifică în fișa tehnică; montajul se face de personal calificat.
Montarea după un RCCB este posibilă numai dacă schema și coordonarea protecțiilor o permit. Două dispozitive diferențiale obișnuite în serie nu garantează că declanșează doar cel din aval; selectivitatea necesită alegerea corespunzătoare a pragurilor și temporizării, de regulă cu un aparat selectiv tip S în amonte, când este aplicabil.
Cu Hager ADS956D alimentat și montat corect, butonul TEST trebuie să provoace declanșarea, conform instrucțiunilor producătorului. Testul se repetă la intervalele indicate. Butonul TEST nu măsoară curentul sau timpul real de declanșare; acestea se verifică separat cu instrumente corespunzătoare.
