Set cuțit manta 6-13 mm și dezizolator-sertizor 0,5-6 mm² - Weicon Nr. 1, 10039675

Set pentru instalații electrice Weicon Nr. 1

Pregătirea unui cablu pentru conectare trece prin patru operații: se taie mantaua, se scoate izolația conductorului, se taie firul la lungime și se sertizează ferula. Setul acoperă toate patru cu două scule, ceea ce înseamnă mai puțin timp pierdut cu schimbatul uneltelor la lucrul într-o doză sau într-un tablou.

Combinația nu este întâmplătoare. Cuțitul No. 13 lucrează pe intervalul de manta care corespunde cablurilor rotunde uzuale din instalațiile de clădiri, iar Duo-Crimp acoperă exact secțiunile de conductor care ies din acele cabluri, de la 0,5 la 6 mm². Cele două domenii se suprapun fără goluri.

Lucrul numai fără tensiune

Sculele nu sunt izolate pentru lucru sub tensiune și se folosesc exclusiv la cabluri și conductori scoși de sub tensiune. Lucrările la instalații electrice se execută de personal calificat, cu respectarea normelor în vigoare, iar absența tensiunii se verifică înainte de începerea lucrului.

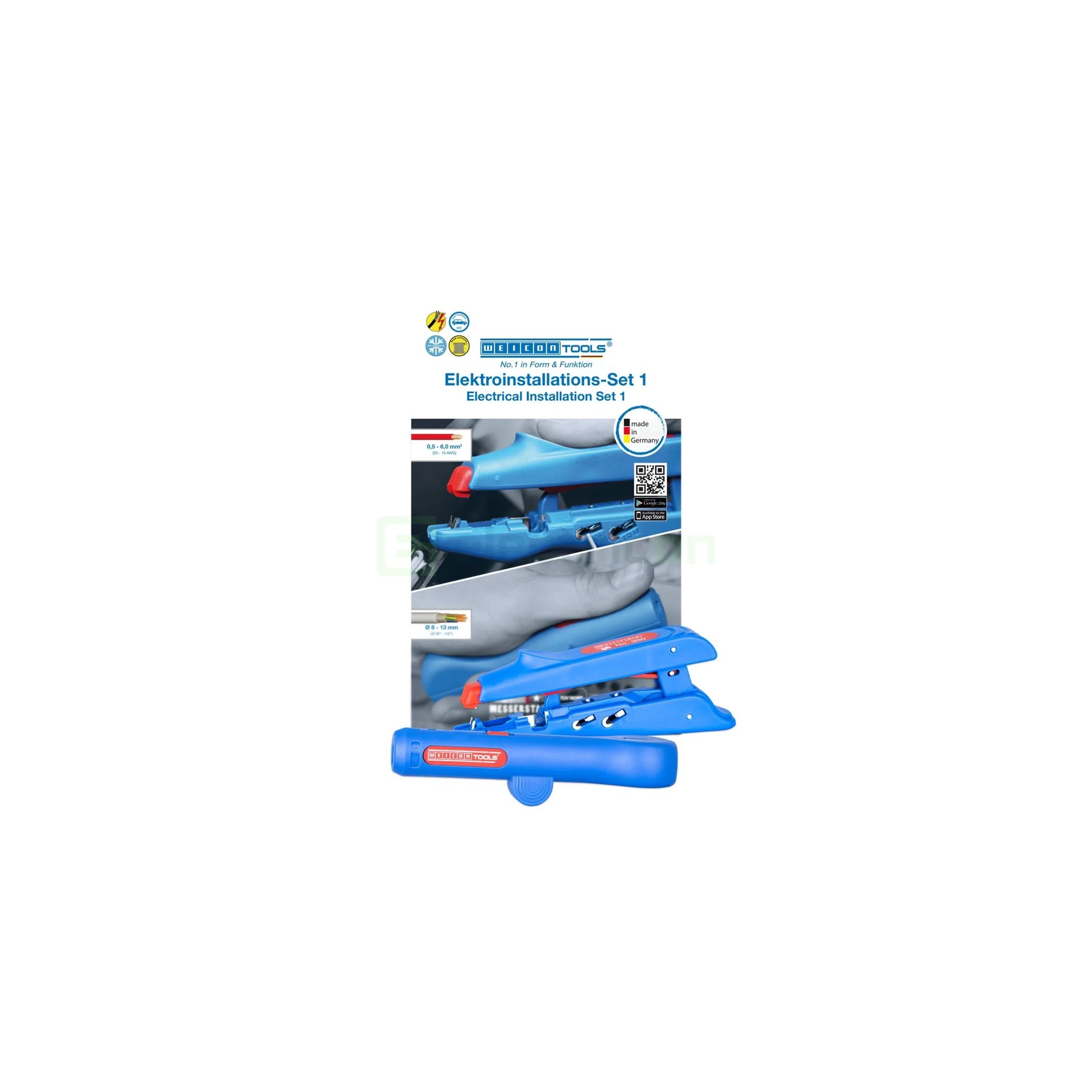

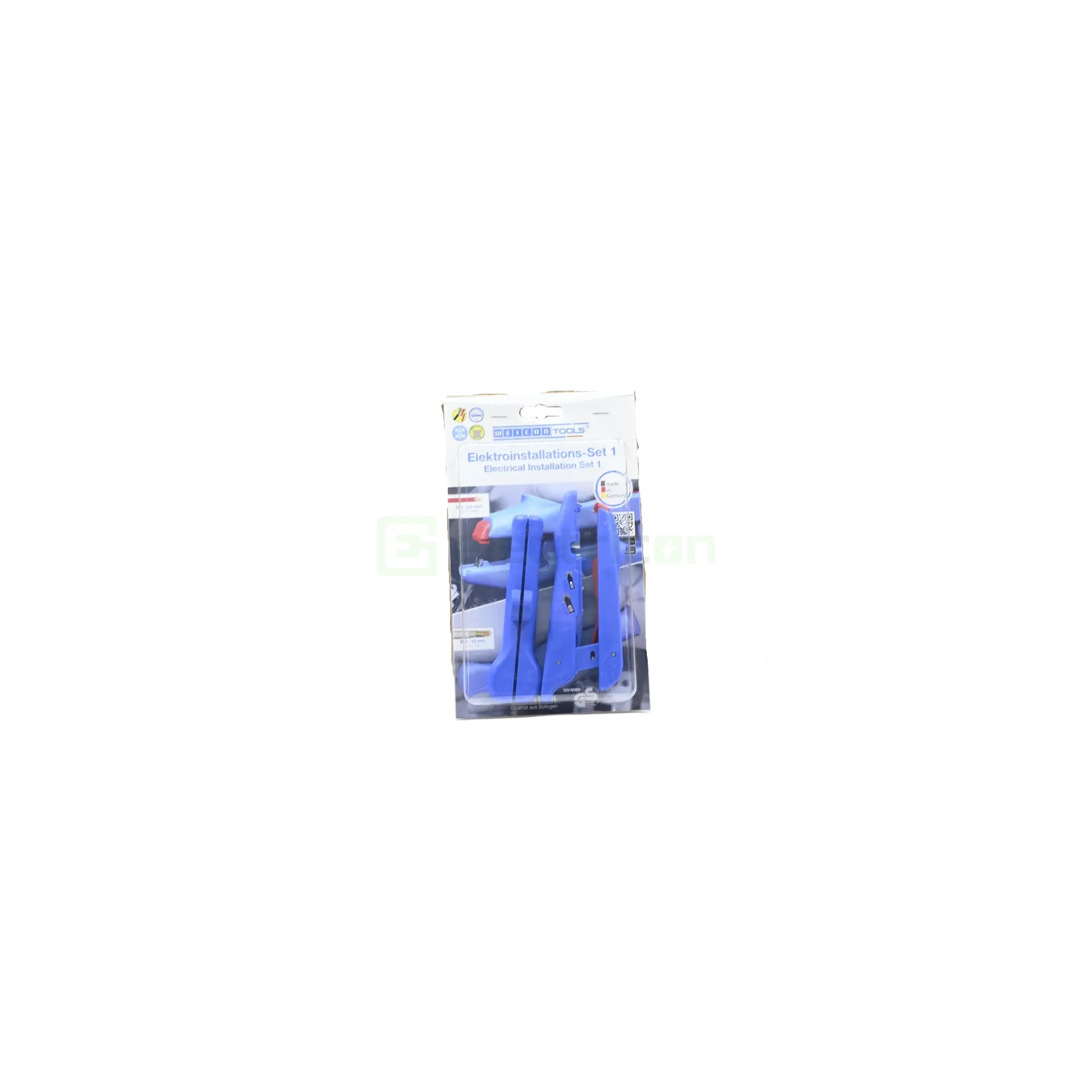

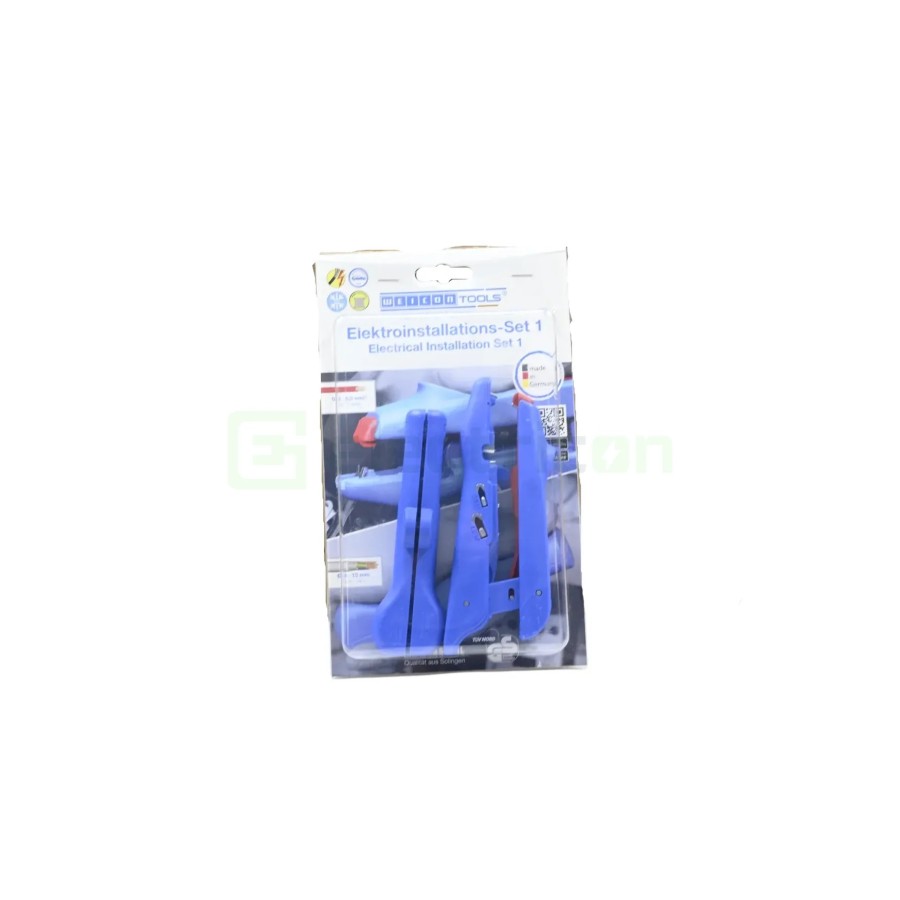

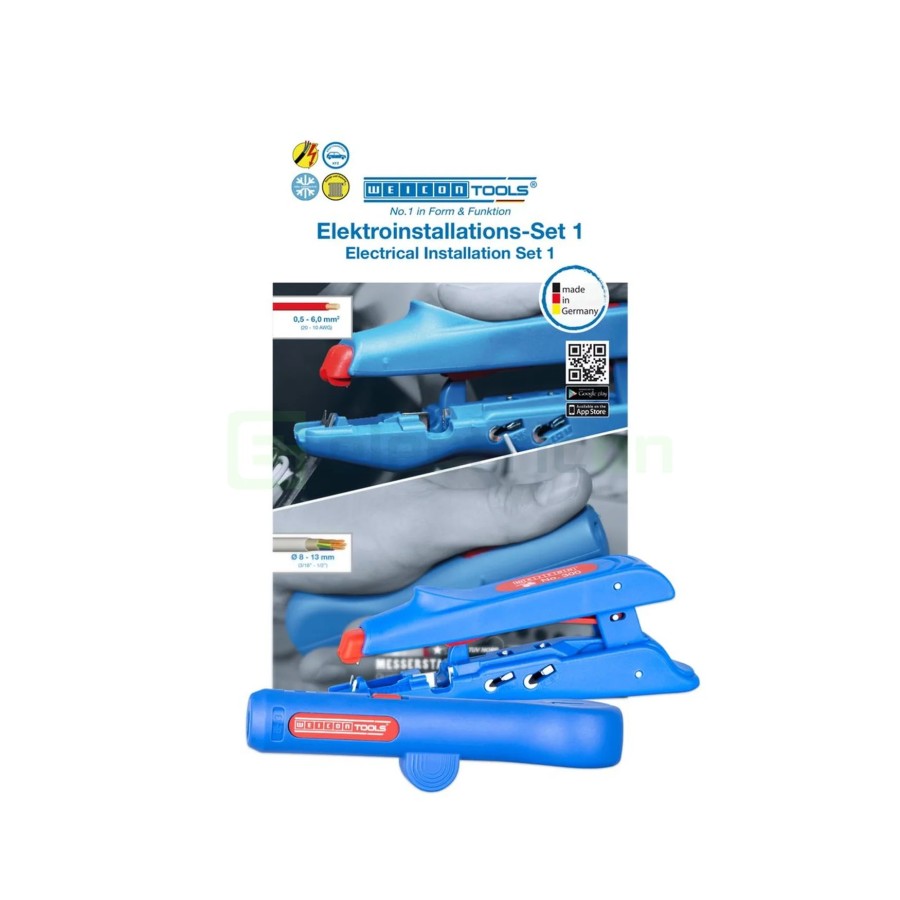

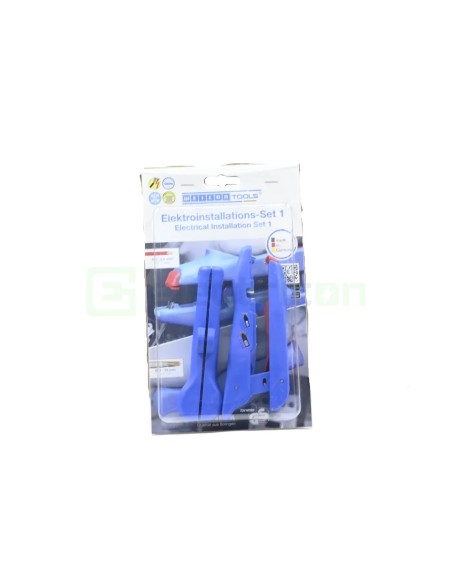

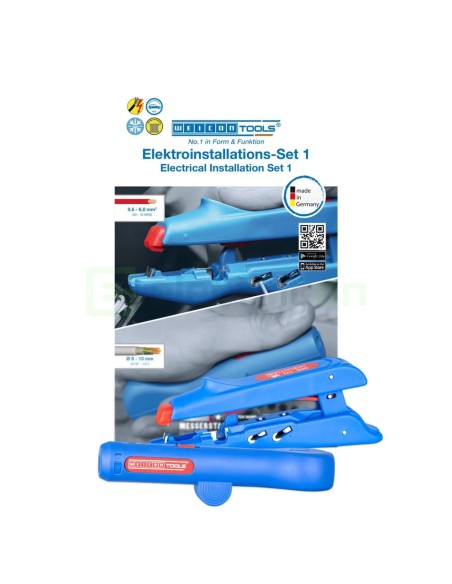

Conținutul livrării

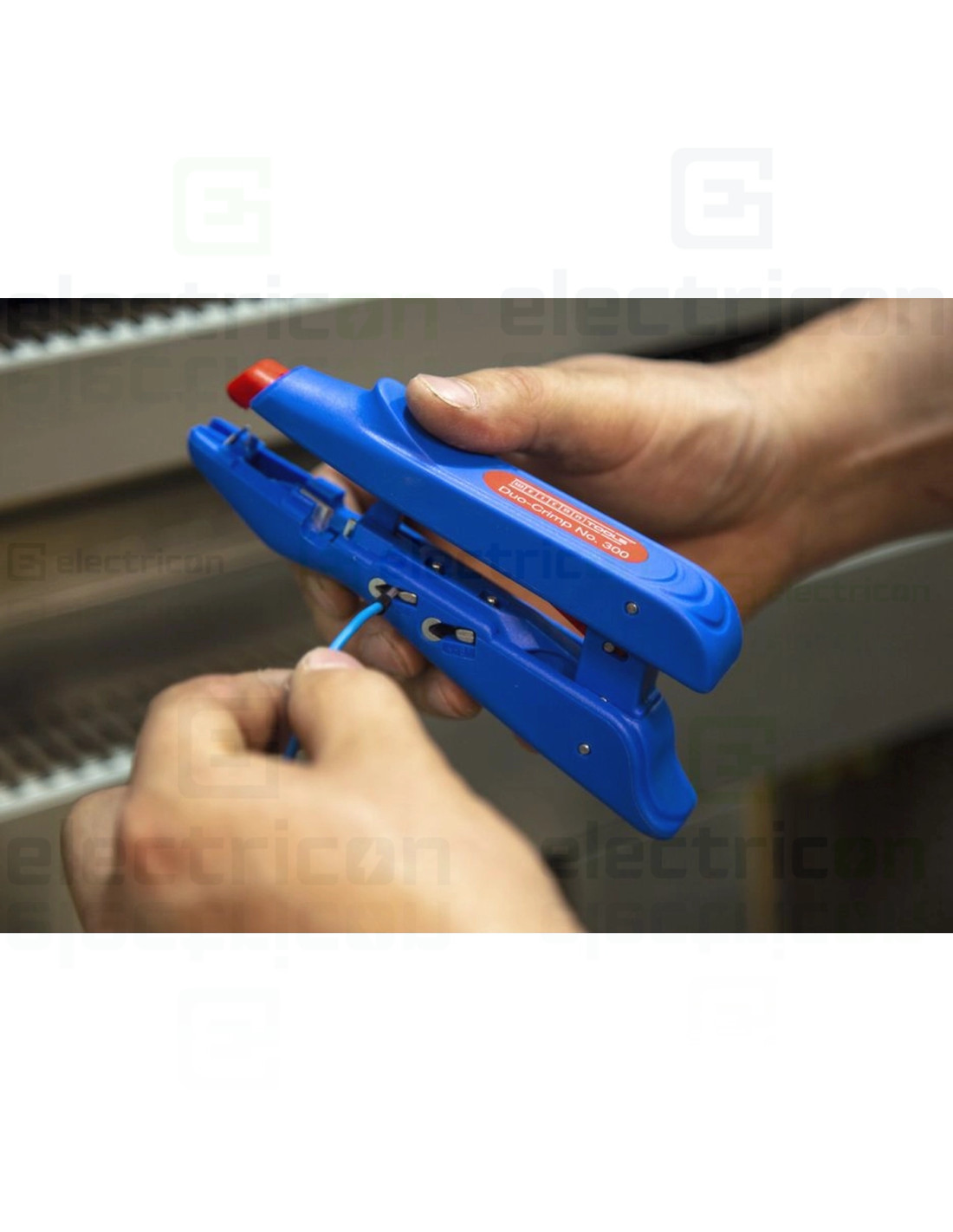

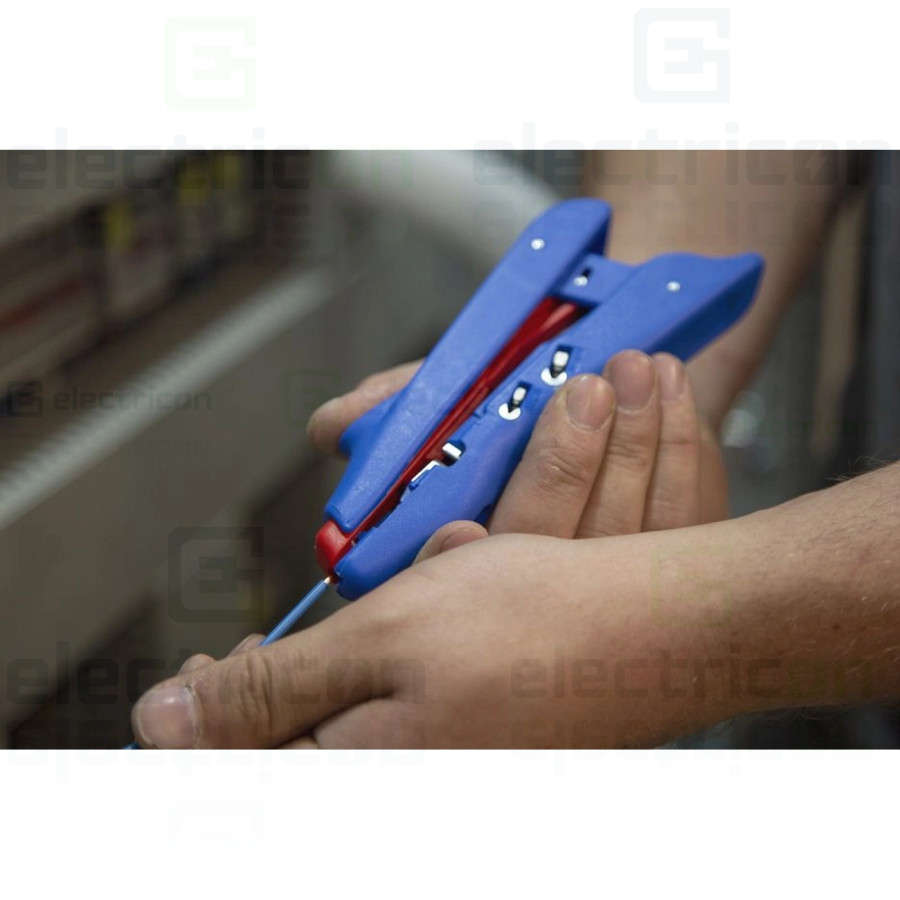

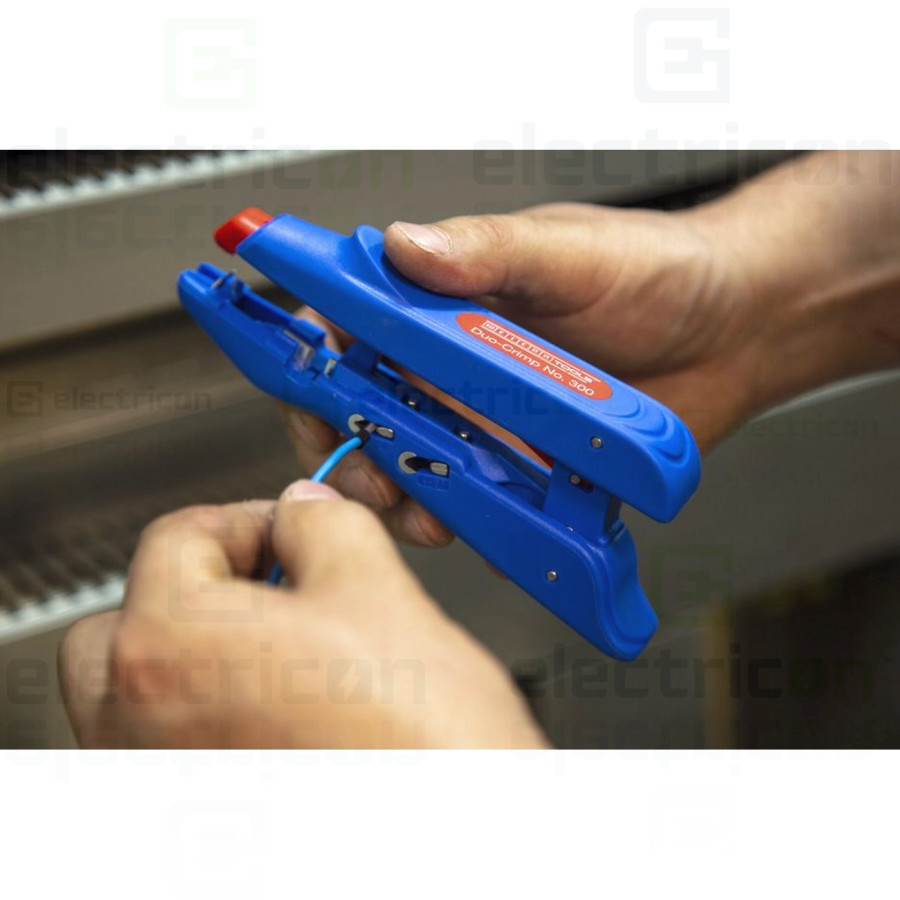

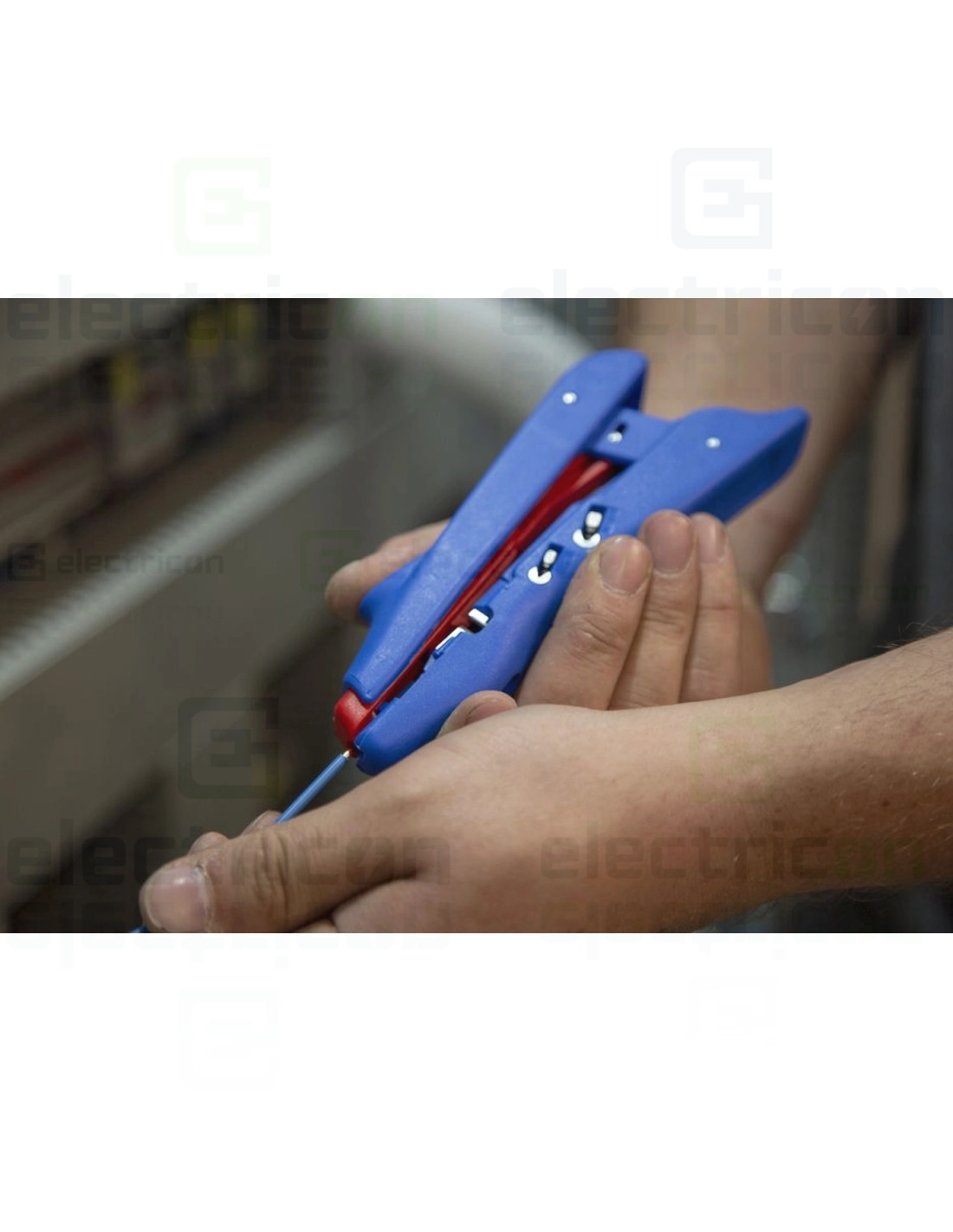

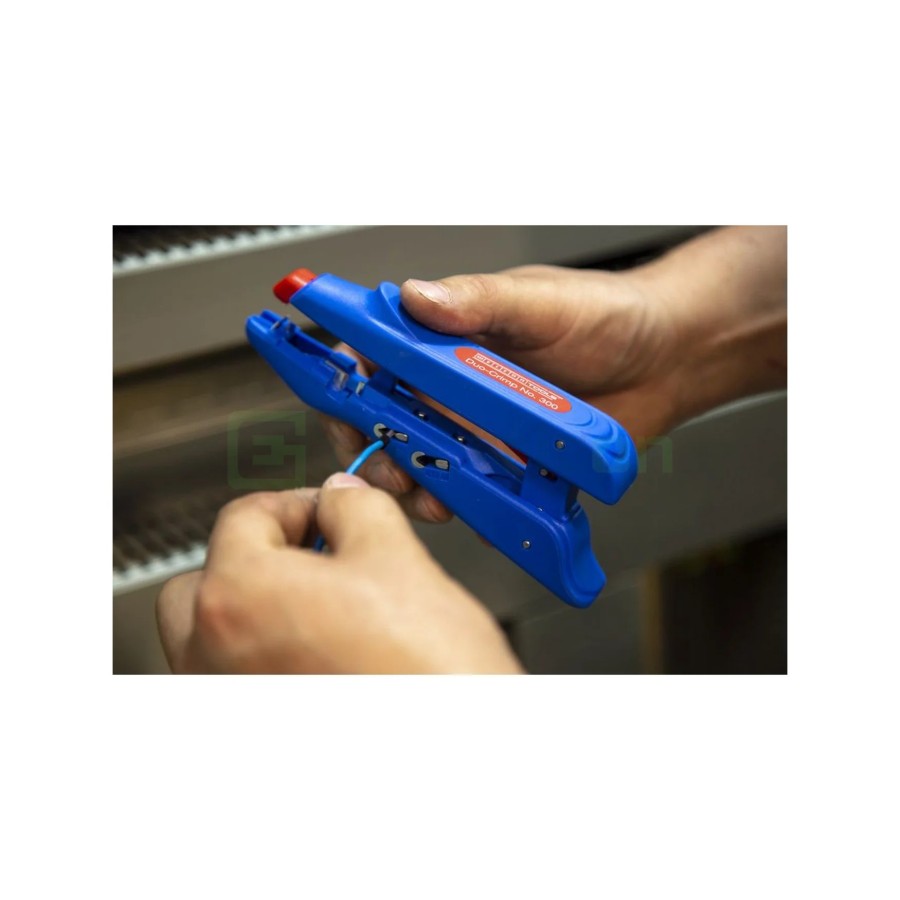

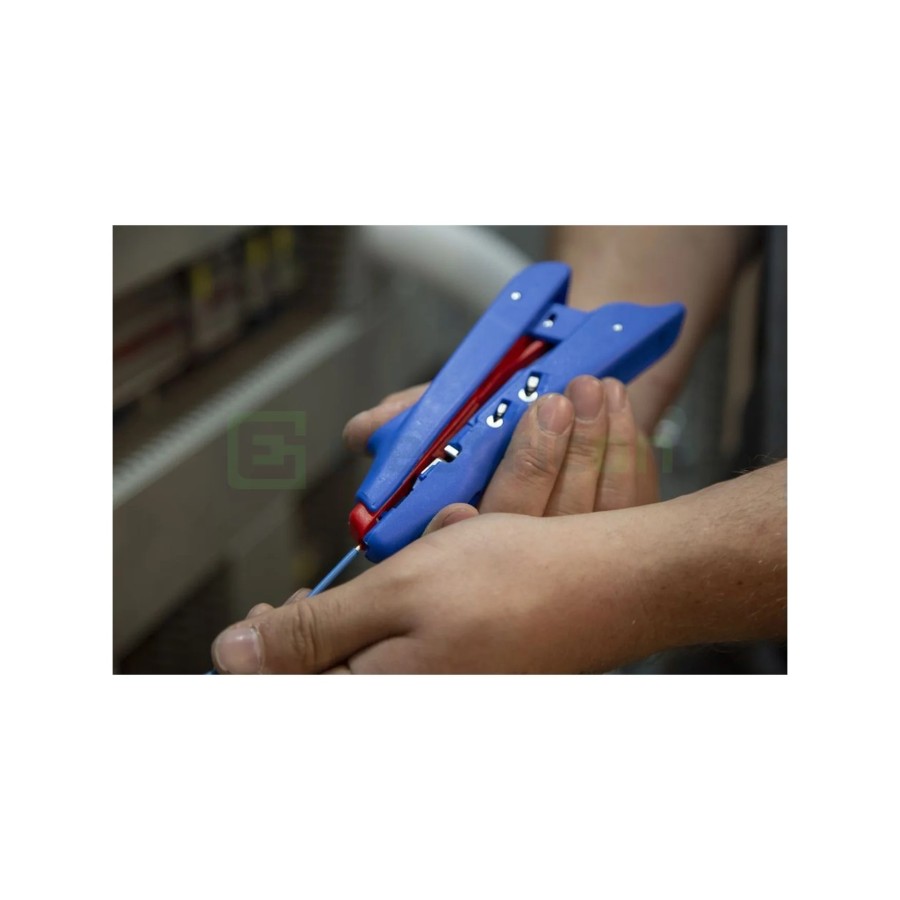

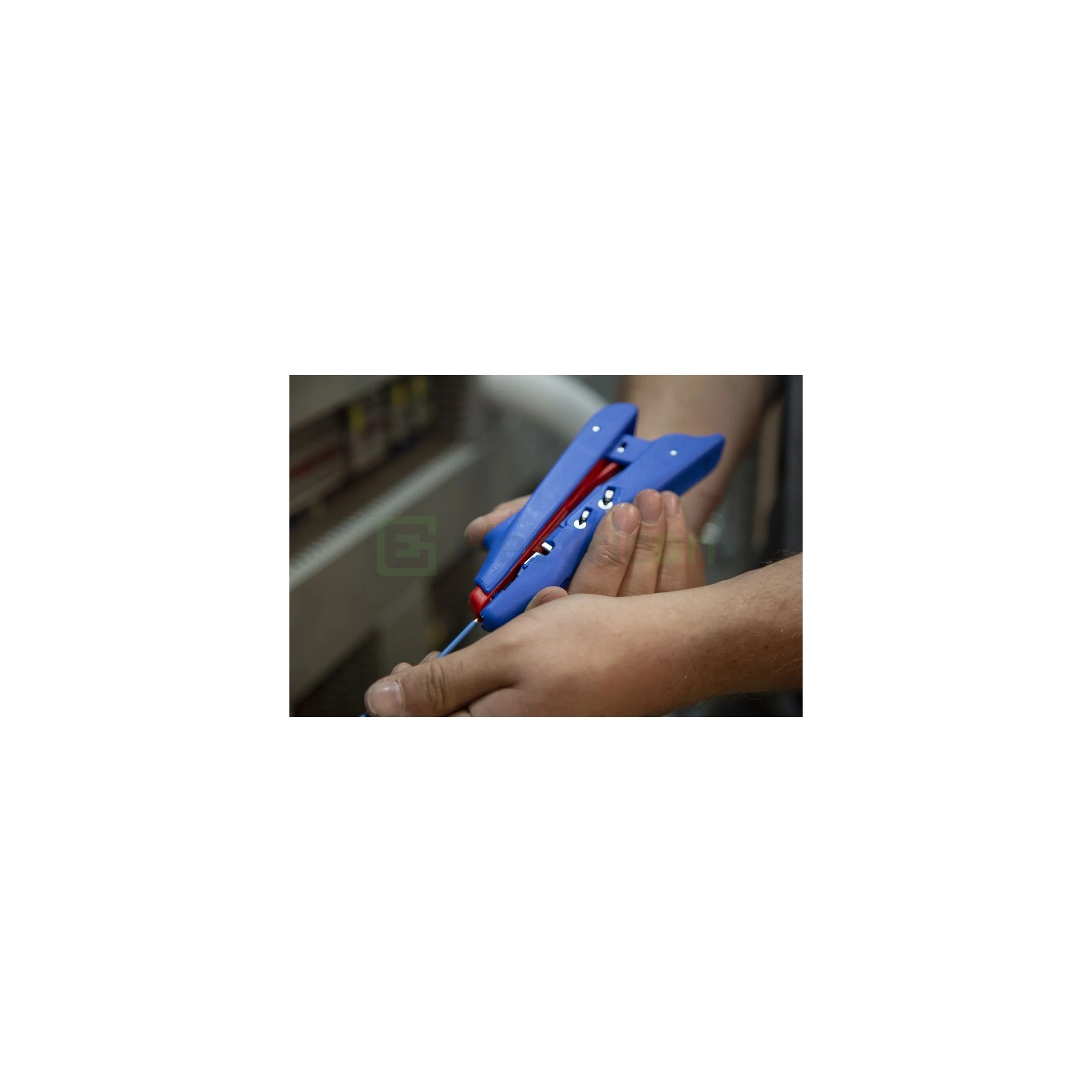

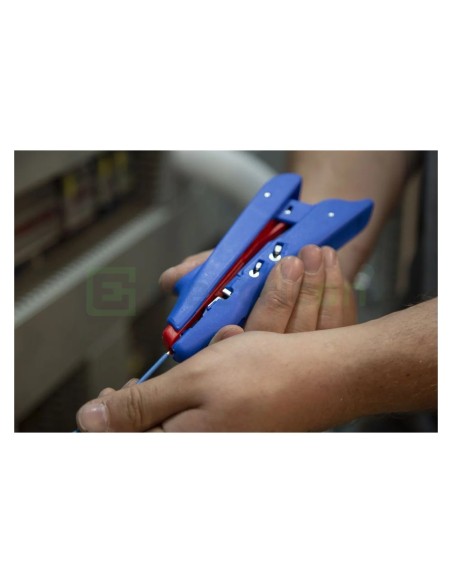

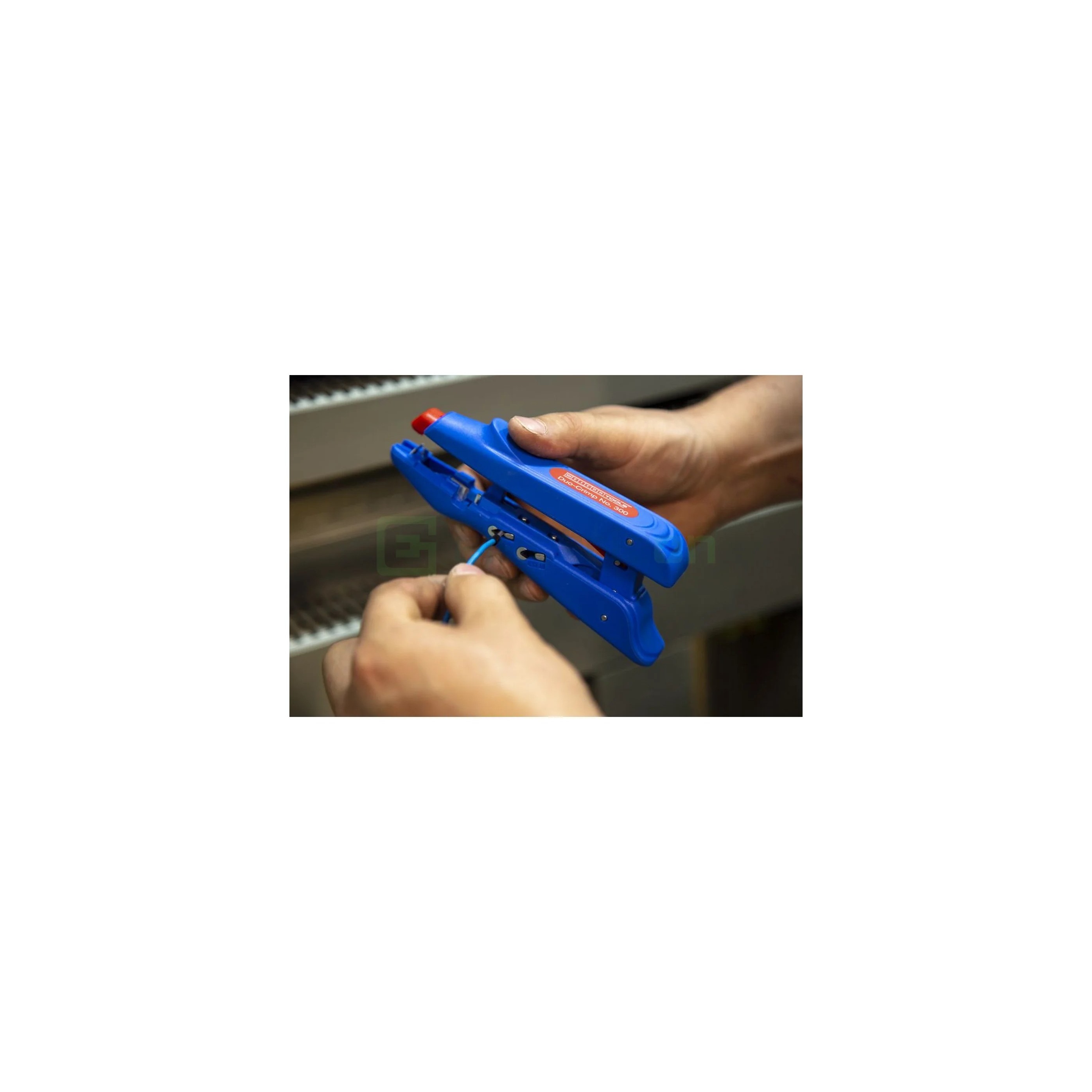

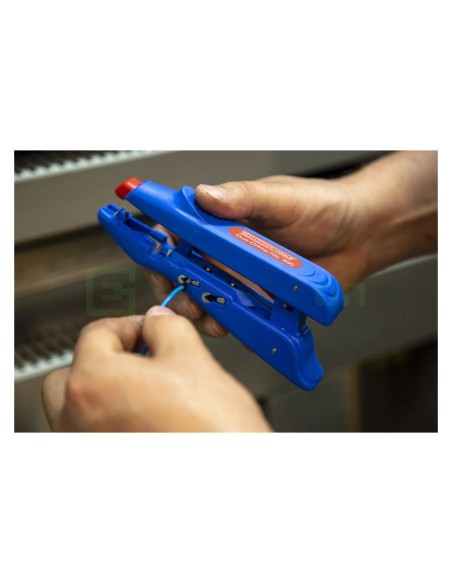

Duo-Crimp No. 300

• Dezizolare pentru secțiuni de 0,5 – 6,0 mm² (20 – 10 AWG).
• Sertizare de ferule pe două intervale: 0,5 – 2,5 mm² și 4,0 – 6,0 mm², conform DIN 46228-2.
• Cutter lateral integrat, pentru conductori individuali de până la 6 mm².
• Lungime 160 mm, greutate 116 g.

Cuțit de dezizolat cabluri rotunde No. 13

• Îndepărtarea mantalei la cabluri rotunde standard, Ø 6 – 13 mm.
• Nu necesită ajustarea adâncimii de tăiere.
• Opritor de lungime integrat.
• Capăt înclinat, pentru acces în doze.
• Lungime 140 mm, greutate 48 g.

Sertizarea pe două intervale

Fălcile Duo-Crimp au două profile distincte, unul pentru ferule de 0,5 până la 2,5 mm² și altul pentru 4,0 până la 6,0 mm². Separarea contează pentru că o ferulă mică sertizată în profilul mare rămâne prea slab strânsă, iar contactul se încălzește în clemă.

Producătorul declară conformitatea cu DIN 46228-2 în privința forțelor de tragere, adică rezistența îmbinării sertizate la smulgerea conductorului din ferulă.

Cuțitul pentru manta

Adâncimea de tăiere este prestabilită, deci nu se reglează la fiecare cablu și nu există riscul de a cresta izolația conductorilor din interior. Opritorul de lungime permite tăierea la aceeași cotă pe toate cablurile, ceea ce contează la un tablou cu multe intrări.

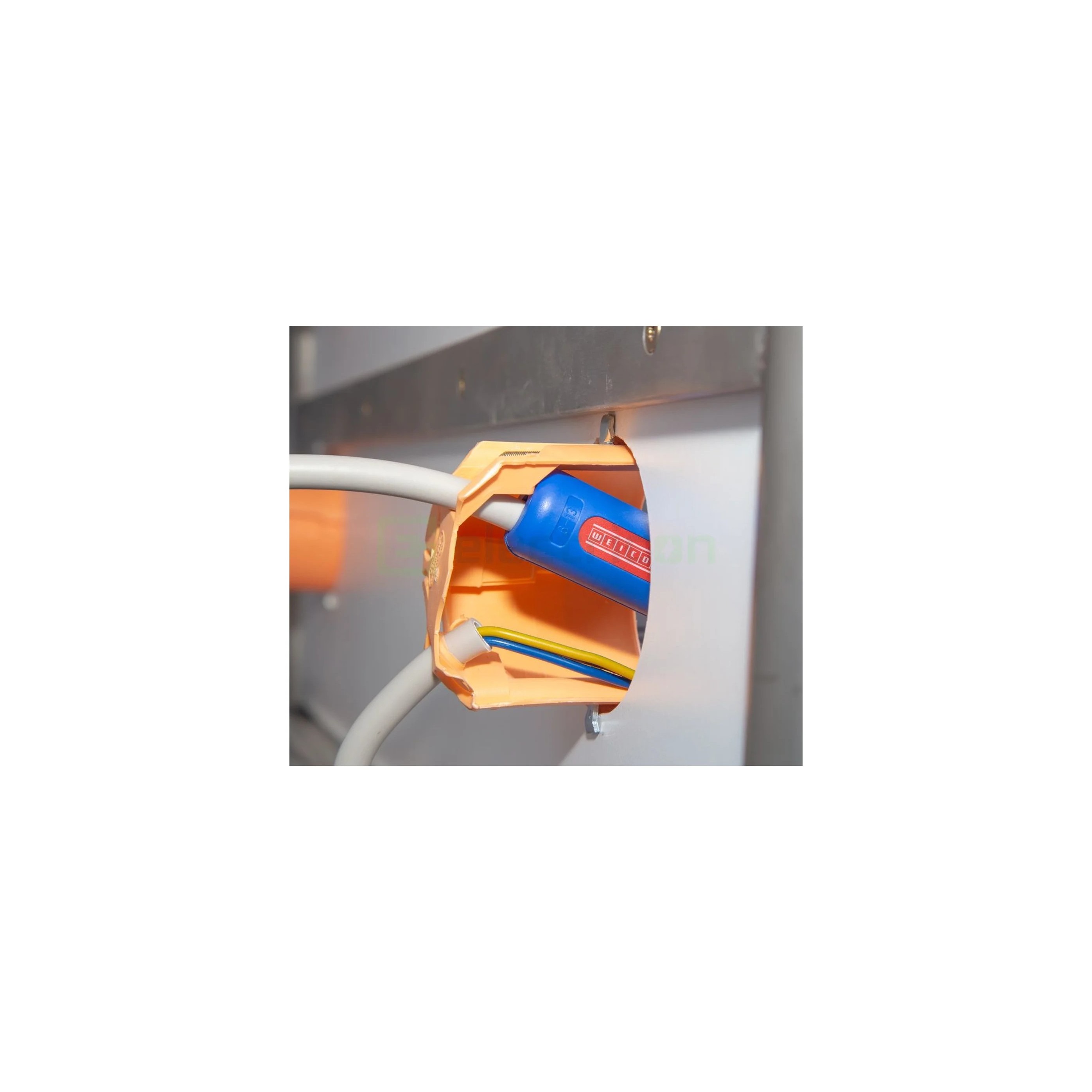

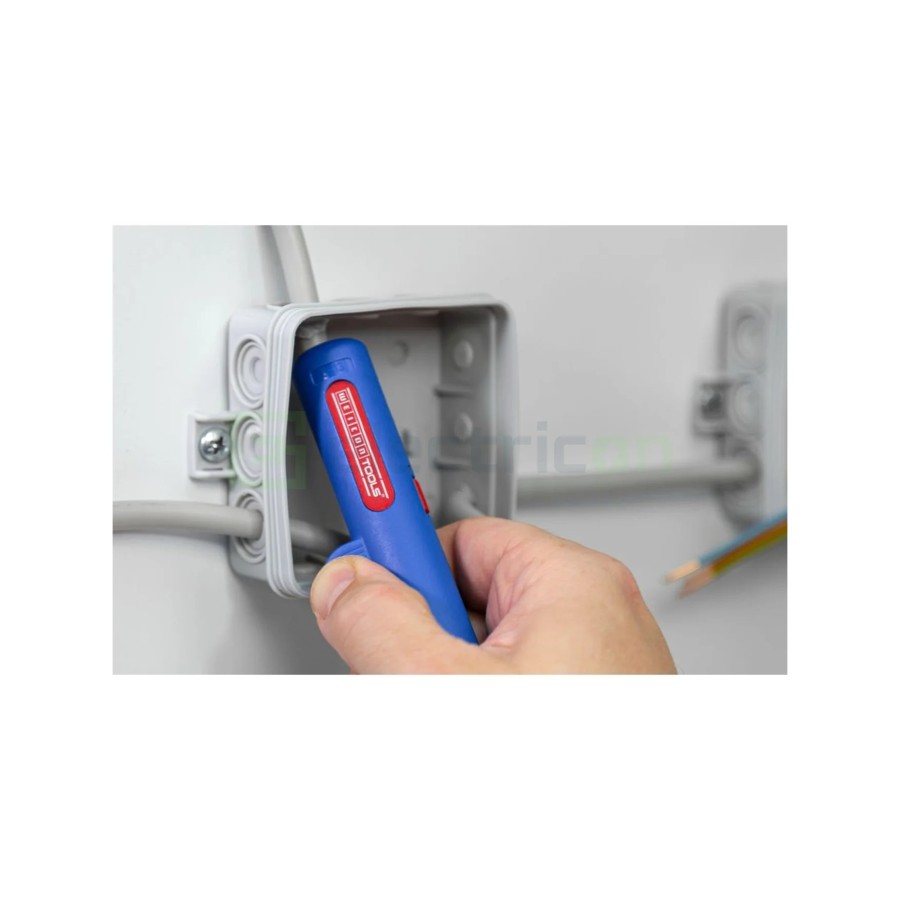

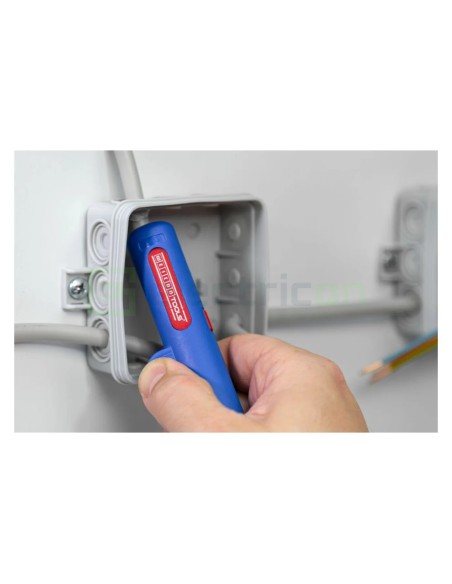

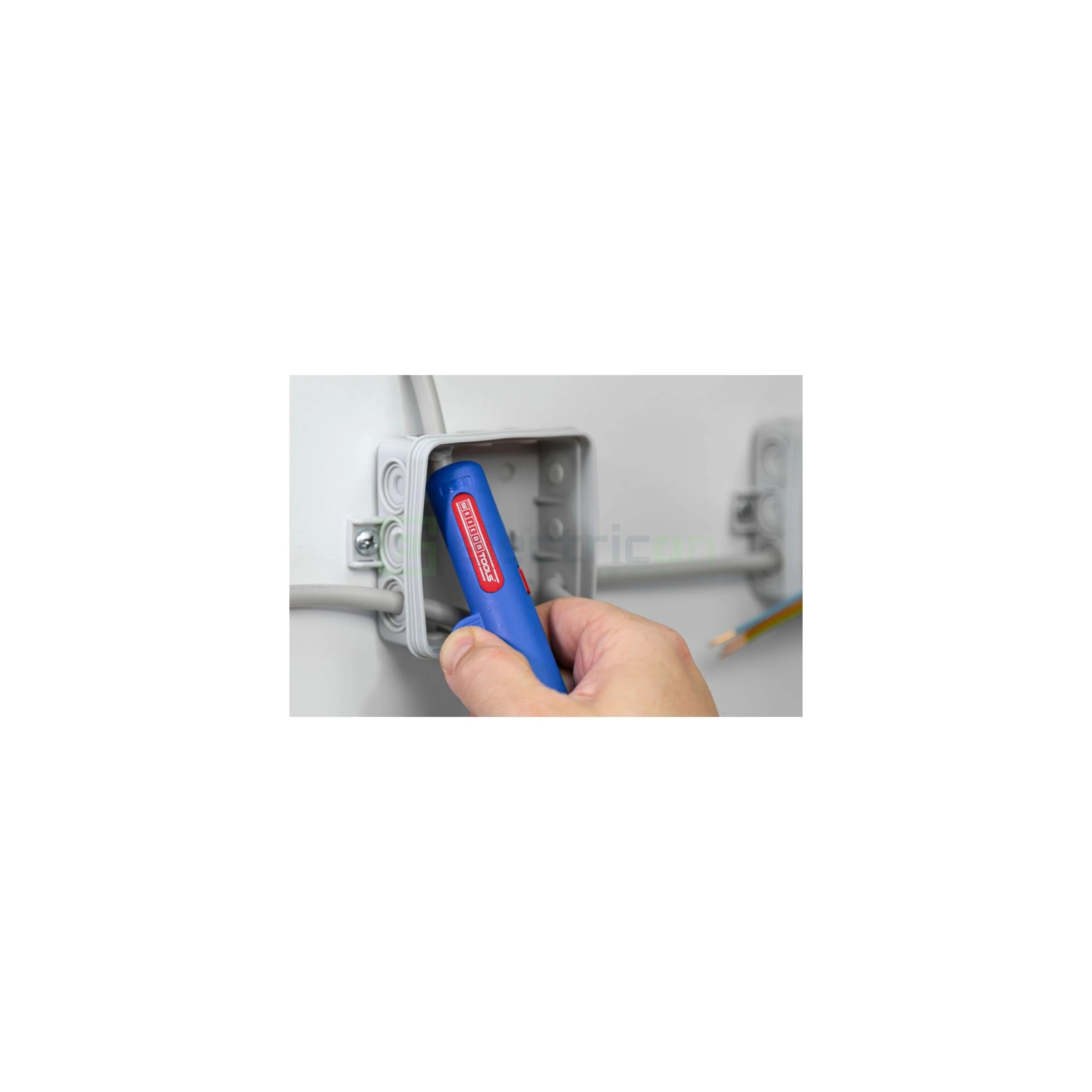

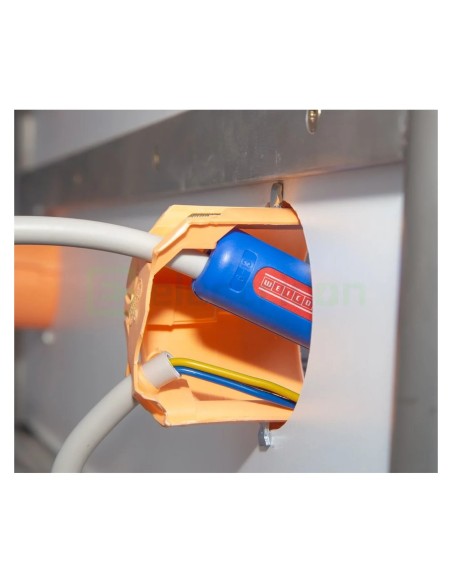

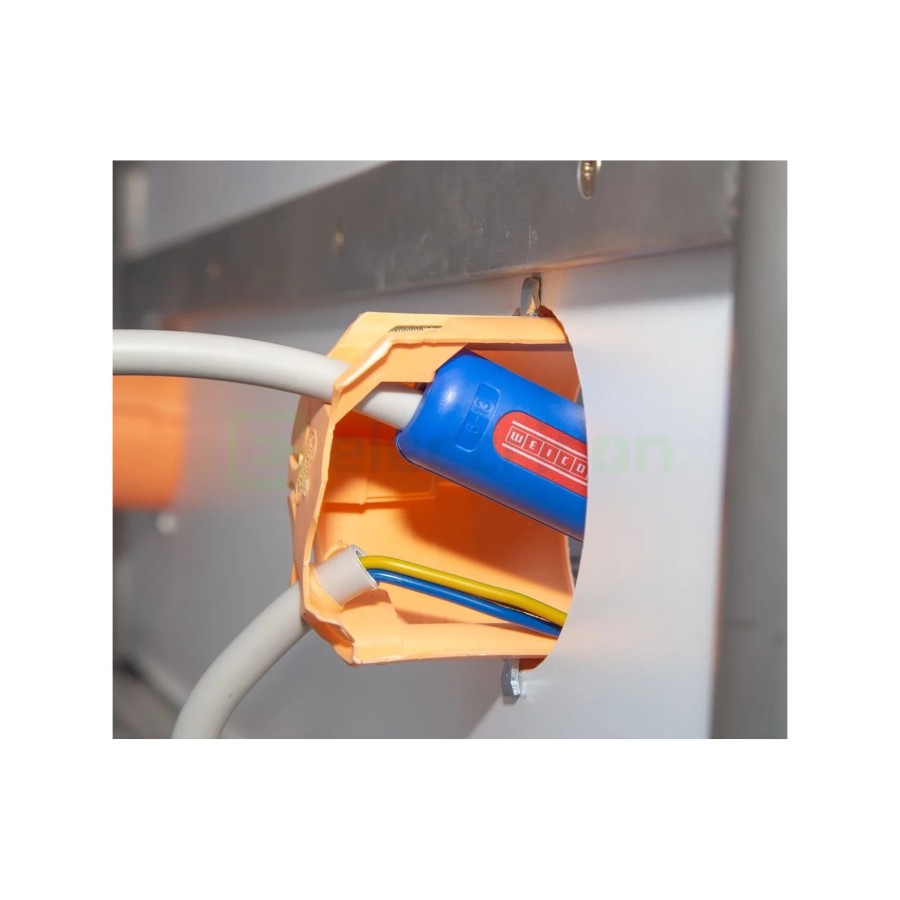

Capătul înclinat și forma compactă permit lucrul în doze îngropate, unde o unealtă cu mânere lungi nu are cursă de deschidere.

Unde se folosește

La montajul dozelor, al aparatajului și al tablourilor de distribuție. Setul acoperă succesiunea completă de operații pe un cablu rotund de instalație: desfacerea mantalei, dezizolarea conductorilor, tăierea la lungime și sertizarea ferulelor înainte de introducerea în clemă.

Este o achiziție potrivită pentru completarea unei dotări existente, acolo unde șurubelnițele și cleștii de bază sunt deja în trusă, dar prelucrarea cablului se face încă improvizat.

Alte seturi din gamă

• Weicon Nr. 2 – clește de dezizolat No. 5 și cuțit No. S 4-28, pentru cabluri de 4 – 28 mm.
• Weicon Nr. 3 – clește de dezizolat No. 5 și Coax-Stripper No. 2, pentru instalații de antenă și SAT.
• Weicon Nr. 4 – clește de dezizolat No. 5 și cuțit No. 13.

Cele două scule din acest set sunt disponibile și individual, sub codurile Duo-Crimp No. 300 și cuțit No. 13.
