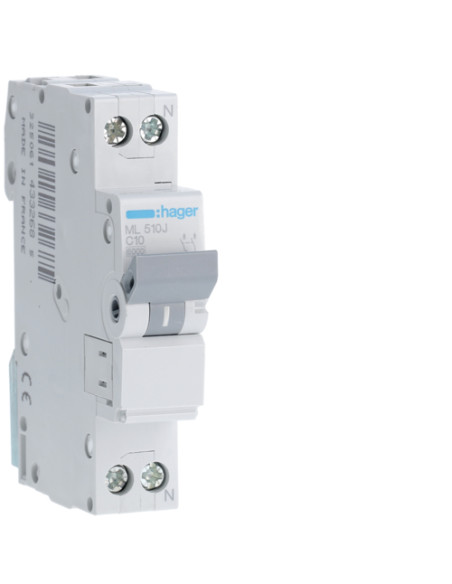

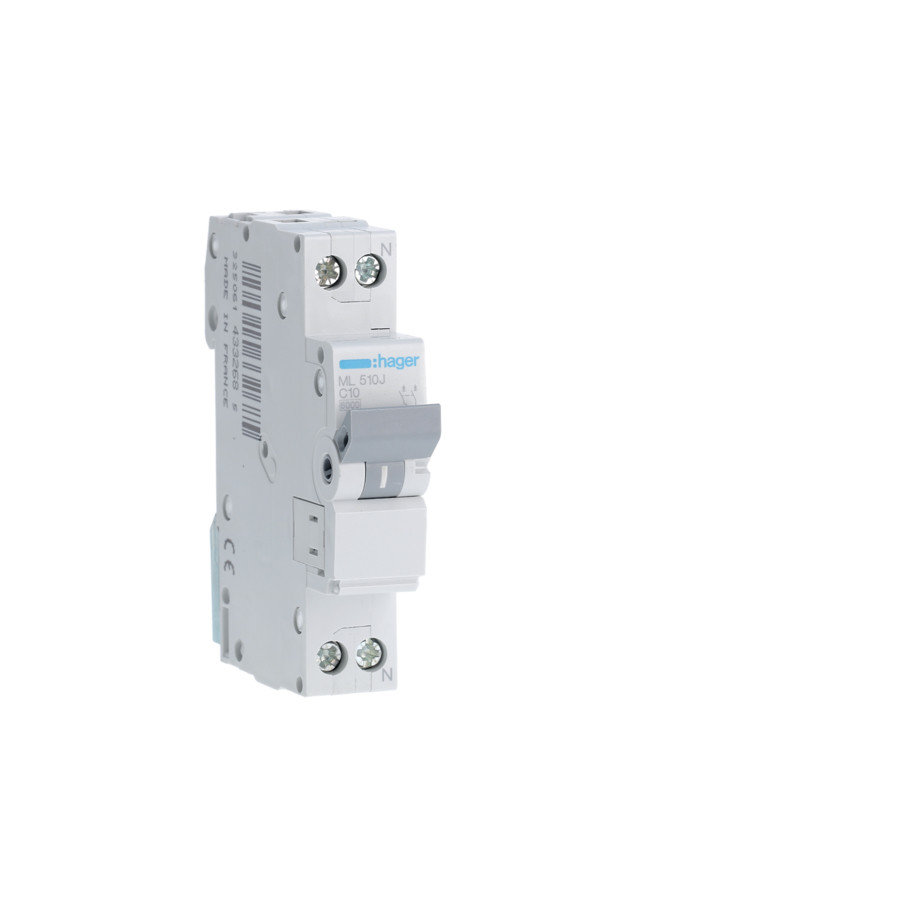

Proprietăți tehnice
|
 închide tot |
Arhitectură
| Poziție neutră: |
dreapta |
| Număr poli protejați: |
1 |
| Număr de poli: |
2 P |
| Tipul polilor: |
1P+N |
| Comutare simultană N-neutru: |
da |
| Curbă: |
C |
Principalele caracteristici electrice
| Frecvenţă: |
50/60 Hz |
| Capacitate nominală de decuplare: |
6 kA |
| Tip tensiune alimentare: |
AC |
| Tensiune nominală de regim curent alternativ: |
230/240 V |
Voltaj
| Tensiune de izolare: |
500 V |
| Tensiune max. de exploatare: |
253 V |
| Rezistenţa la tensiunea nominală de impuls: |
4000 V |
Curent electric
| Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1: |
6 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1: |
6 kA |
| Prag de comutare magnet de curent alternativ min./max.: |
5/10 In |
| Valoare minimă/maximă prag funcționare termală AC: |
1,13/1,45 In |
Curent electric/temperatură
| Curent nominal -15°C: |
7,3 A |
| Curent nominal -20°C: |
7,5 A |
| Curent nominal 0°C: |
6,9 A |
| Curent nominal 10°C: |
6,6 A |
| Curent nominal -10°C: |
7,2 A |
| Curent nominal 15°C: |
6,5 A |
| Curent nominal 20°C: |
6,3 A |
| Curent nominal 25°C: |
6,2 A |
| Curent nominal -25°C: |
7,6 A |
| Curent nominal 30°C: |
6 A |
| Curent nominal 35°C: |
5,9 A |
| Curent nominal 40°C: |
5,8 A |
| Curent nominal 45°C: |
5,6 A |
| Curent nominal 5°C: |
6,8 A |
| Curent nominal -5°C: |
7,1 A |
| Curent nominal 50°C: |
5,5 A |
| Curent nominal 55°C: |
5,4 A |
| Curent nominal 60°C: |
5,2 A |
| Curent nominal 65°C: |
5,1 A |
| Curent nominal 70°C: |
4,9 A |
Factor de corecție
| Factor de corecție a declanșării magnetice cu 100Hz: |
1,1 |
| Factor de corecție a declanșării magnetice cu 200Hz: |
1,2 |
| Factor de corecție a declanșării magnetice cu 400Hz: |
1,5 |
| Factor de corecție a declanșării magnetice cu 60Hz: |
1 |
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: |
1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: |
0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: |
0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: |
0,85 |
Putere
| Putere disipată per pol: |
1,7 W |
| Putere disipată totală în condiţii de curent nominal: |
1,8 W |
Rezistență
| Durata de viaţă electrică în număr de cicluri: |
1000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: |
20000 |
Dimensiuni
| Adâncimea produsului instalat: |
70 mm |
| Înălţimea produsului instalat: |
84,7 mm |
| Lăţime produsului instalat: |
17,5 mm |
Montare
Conexiune
| Tip de conexiune: |
Tehnică de înfiletare |
| Secțiune cablu flexibil pentru terminale cu șurub: |
0,75/10 mm² |
| Secțiune cablu rigid pentru terminale cu șurub: |
0,75/16 mm² |
Standarde
| Text standard: |
EN 60898-1 |
| Conform directivelor europene RoHs: |
conformitate voluntară |
| Conform directivelor europene WEEE: |
afectat |
Protecție
| Tip de protecţie IP: |
IP20 |
Condiții de utilizare
| Grad de poluare conform IEC 60664 / IEC 60947-2: |
2 |
| Clasă de limitare a energiei I²t: |
3 |
| Altitudine: |
2000 m |
| Temperatură de depozitare: |
-25 to 80 °C |
| Protecție împotriva umidității din aer: |
pentru toate condiţiile climatice |
