MCB - Siguranță automată - disjunctor - curba C 32A 10kA 2P 2M Hager NCN232

106,63 lei / buc

Capacitate de rupere

4,5 kA 6 kA 10 kA

Curbă declanșare

B C

Curent nominal

6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

MB MBN MBS QC MC MCN MHN MKN ML MLN MLS QC NBN NCN

Numar de poli

1P 1P+N 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M) 4P

QuickConnect

Da Nu

*Include TVA

In stoc

Expediere incepând cu urmatoarea zi lucratoare

MCB - Siguranță automată - disjunctor - curba C 32A 10kA 2P 2M Hager NCN232

Hager NCN232 este o siguranță automată MCB modulară cu 2 poli pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 2P
Capacitate de rupere 10 kA

Cantitate	Pret / buc	Economisesti
1 buc	106,63 lei	-
12 buc+	105,56 lei	12,80 lei
60 buc+	104,50 lei	127,96 lei
108 buc+	103,43 lei	345,48 lei

Cod Produs: NCN232

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

36.73 lei x 4 luni

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 32 A
Numar de poli: 2P
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: NCN
Tip: MCB
Curbă declanșare: C
Tensiune nominală: 400 V
Frecvență: 50/60 Hz
Tip conexiune: Bornă cu șurub
Număr module: 2M
Capacitate de rupere: 10 kA
Tensiune nominală de ținere la impuls (Uimp): 6 kV
Secțiune conductor la borne: 1–25 mm² flexibil
1–35 mm² rigid
Familia: Hager N
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
QuickConnect: Nu
Busbar compatibil: Furcă

Cod NCN232

cod EAN13 3250614614804

Descriere

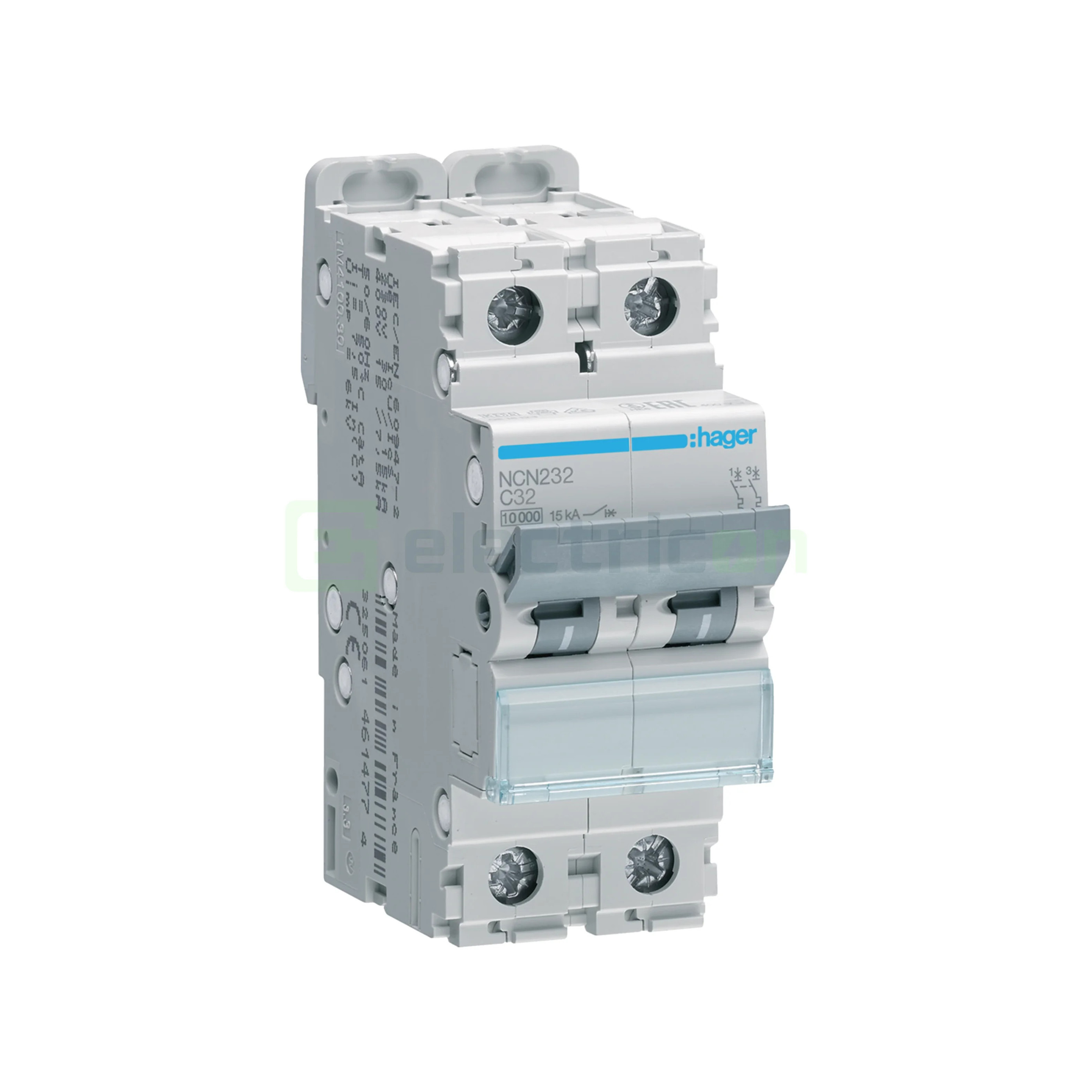

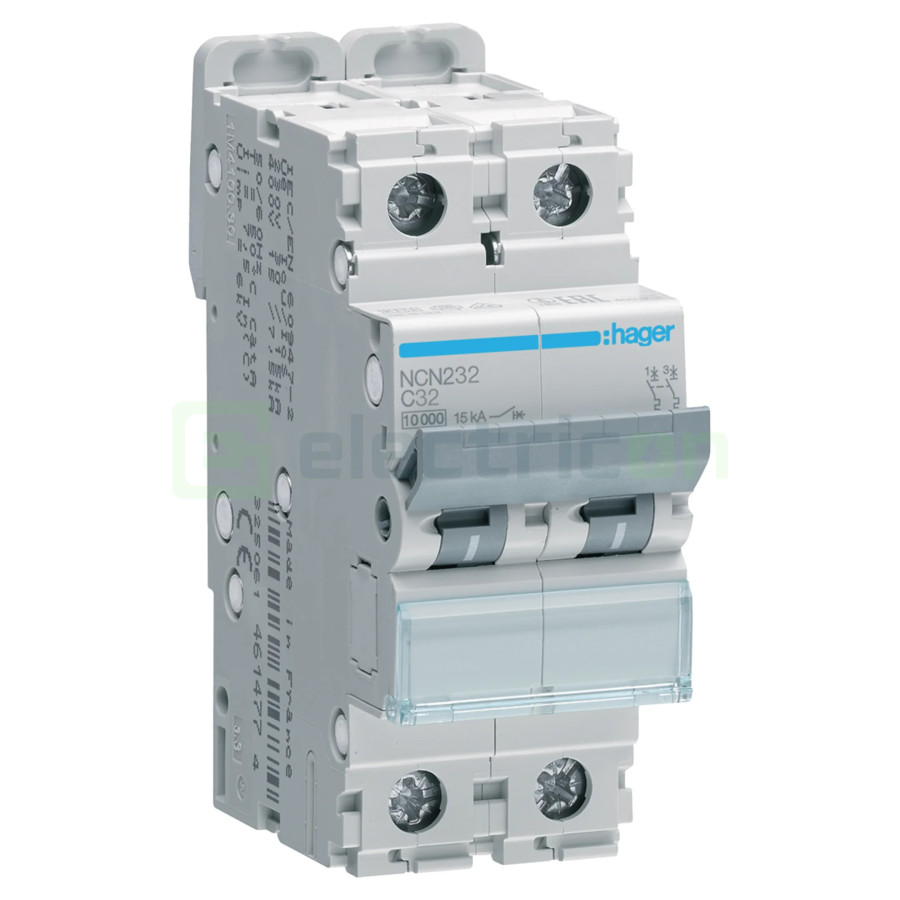

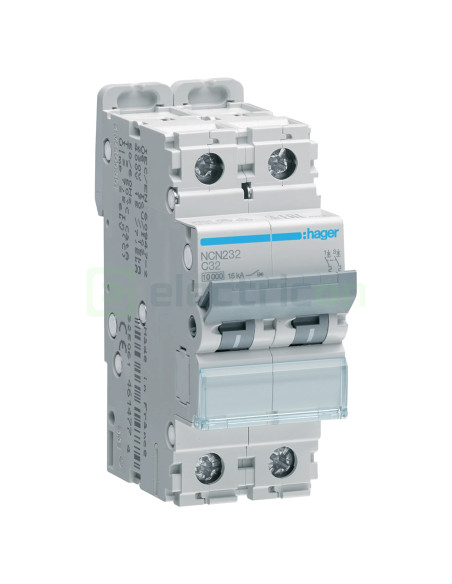

Siguranță automată Hager NCN232 – curba C, 32 A, 10 kA, 2P, 2M

Hager NCN232 face parte din familia Hager N și din gama de siguranțe automate Hager NCN. Aparatul asigură protecția circuitului împotriva suprasarcinilor și scurtcircuitelor și utilizează borne cu șurub pentru conectarea conductorilor. Conexiunile inferioare sunt de tip BiConnect.

Modelul Hager NCN232 are un curent nominal de 32 A, curbă C, capacitate nominală de rupere de 10 kA, configurație 2P și ocupă două module în tabloul electric.

Funcțiile disjunctorului Hager NCN232 explicate simplu

MCB: este un disjunctor miniatural care protejează circuitul împotriva suprasarcinilor și scurtcircuitelor.
Protecție la suprasarcină: declanșarea termică intervine atunci când curentul depășește valoarea admisă pentru o perioadă suficientă.
Protecție la scurtcircuit: declanșarea magnetică intervine rapid atunci când apare un curent de defect ridicat.
Curba C: definește pragul de declanșare magnetică și permite vârfuri temporare de curent mai mari decât curba B.
Curent nominal 32 A: reprezintă valoarea curentului pentru care aparatul este dimensionat.
Capacitate de rupere 10 kA: indică nivelul nominal al curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.
2P: disjunctorul include doi poli cuplați.
2M: aparatul ocupă două module în tabloul electric.
Conectare BiConnect: conexiunile inferioare permit conductor sau bară de distribuție compatibilă.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.

Ce caracterizează MCB-urile Hager din această selecție?

MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.

Ce trebuie verificat când aleg un MCB Hager?

Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.

Cum verific compatibilitatea unui MCB Hager cu barele și accesoriile?

Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.

Ce înseamnă caracteristica C la Hager NCN232?

Hager NCN232 are caracteristica C. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 5 și 10 × In. La In = 32 A, domeniul magnetic este aproximativ 160–320 A. Caracteristica B are domeniul aproximativ 3–5 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.

Ce înseamnă configurația 2P la Hager NCN232?

Hager NCN232 are configurația 2P. Configurația 2P are doi poli cuplați mecanic și întrerupe simultan doi conductori ai circuitului. Funcția exactă a fiecărui pol și schema de racordare se verifică în documentația aparatului.

Care sunt caracteristicile principale ale Hager NCN232?

Hager NCN232 are curent nominal de 32 A, caracteristica C, capacitate de rupere de 10 kA, configurație 2P, 2 module.
