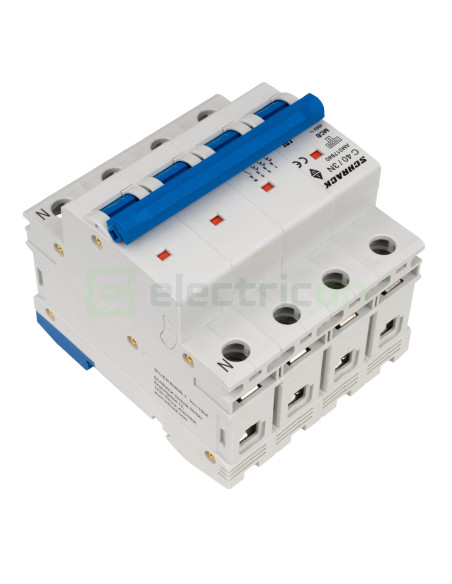

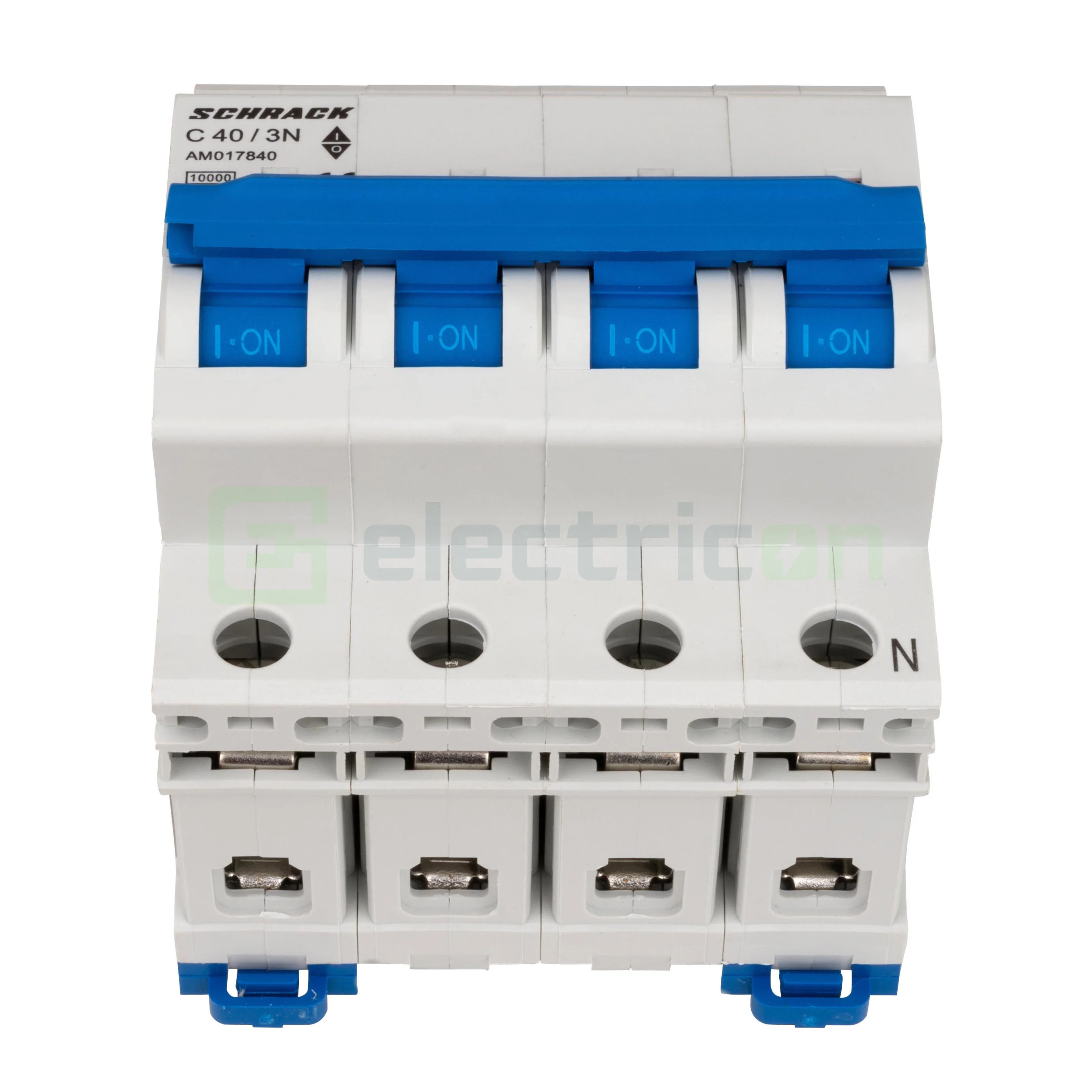

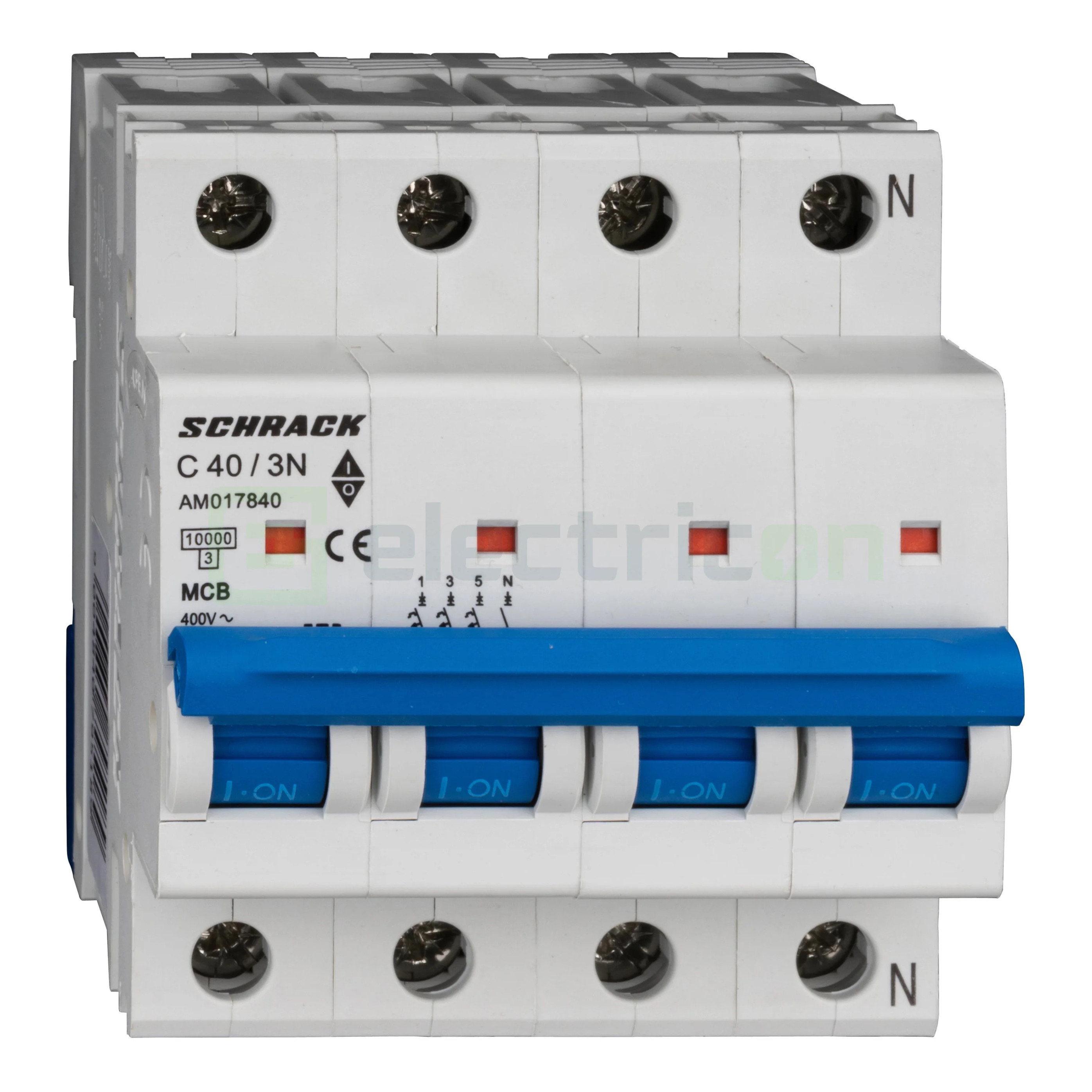

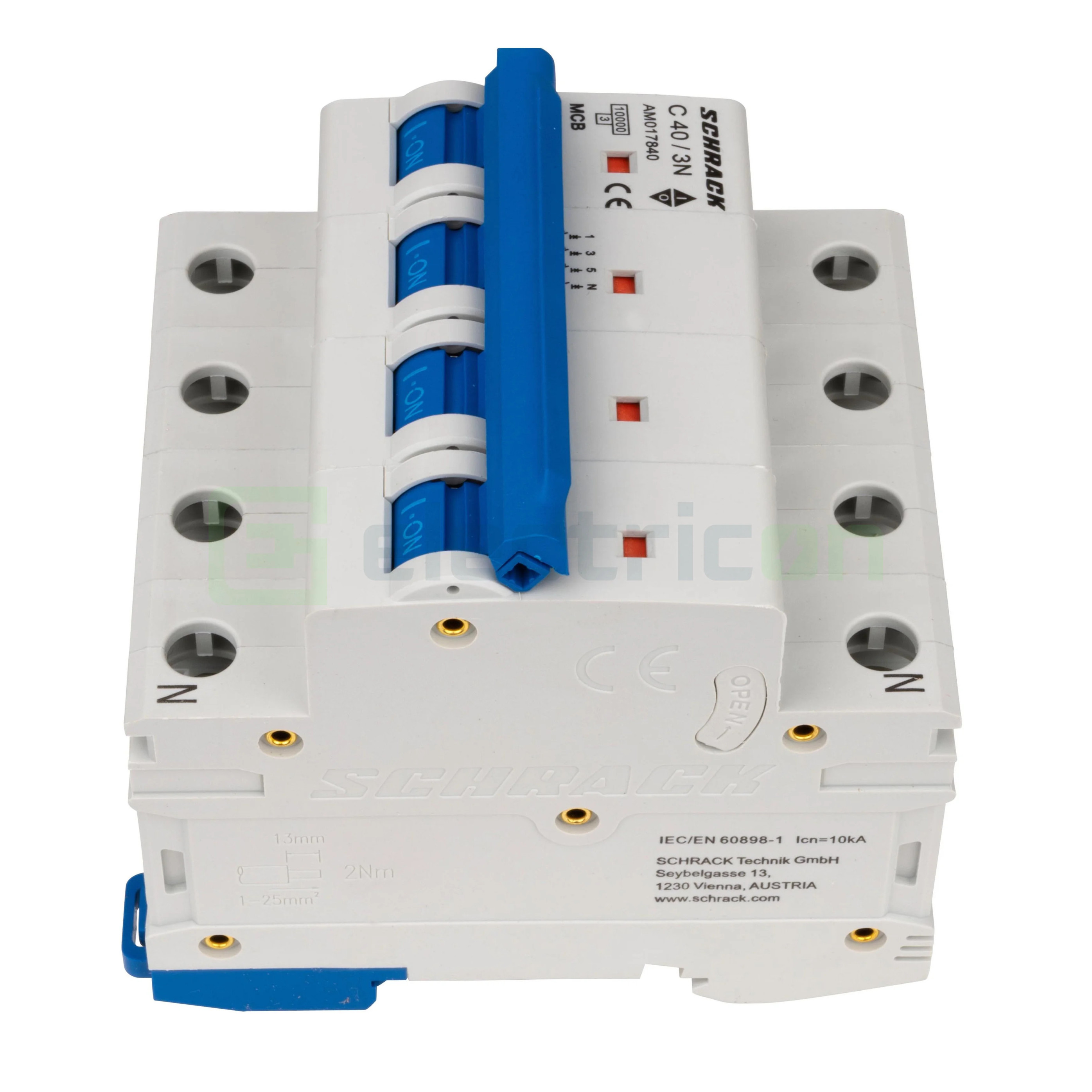

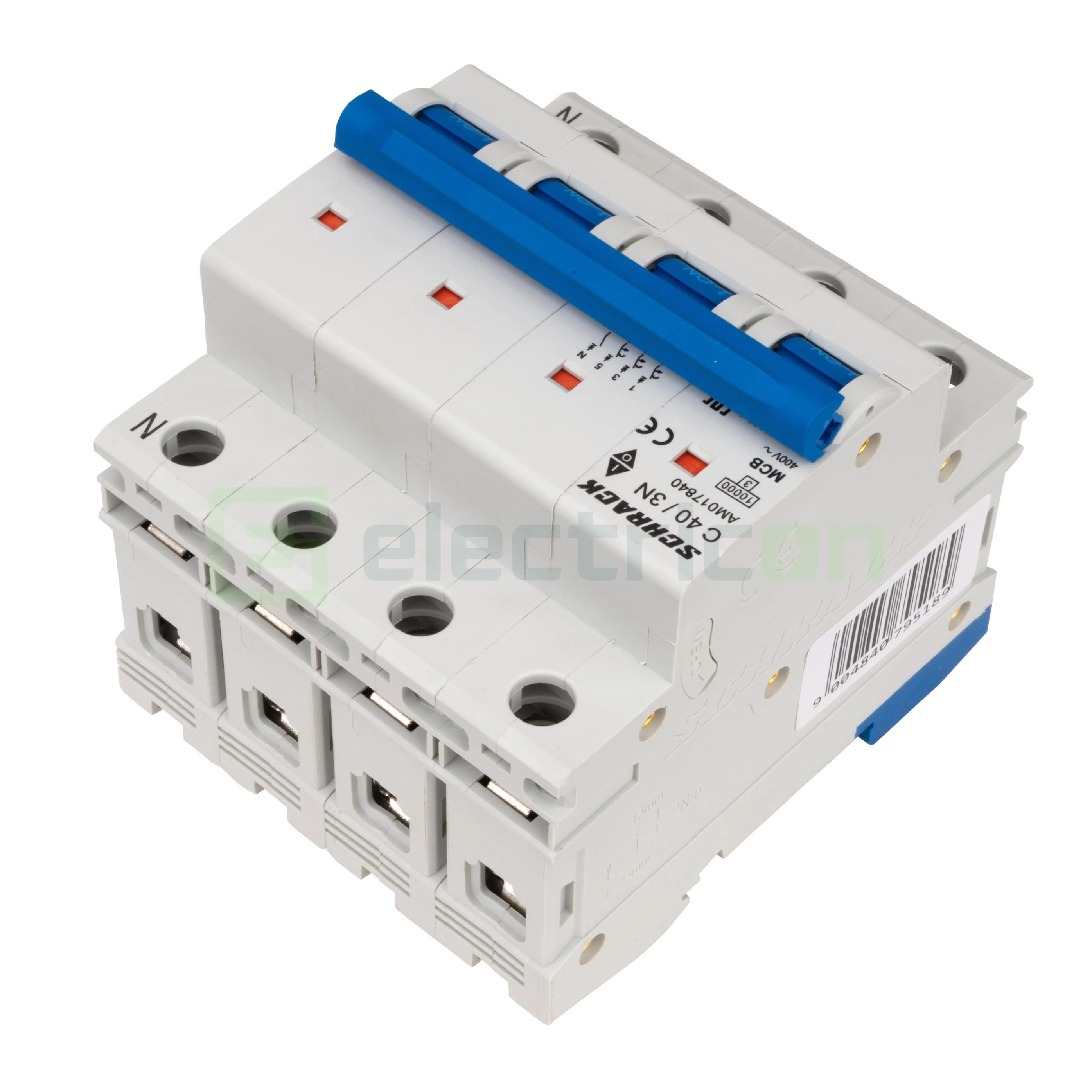

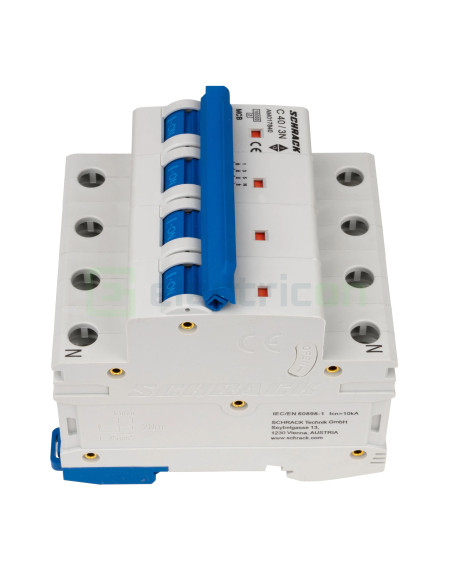

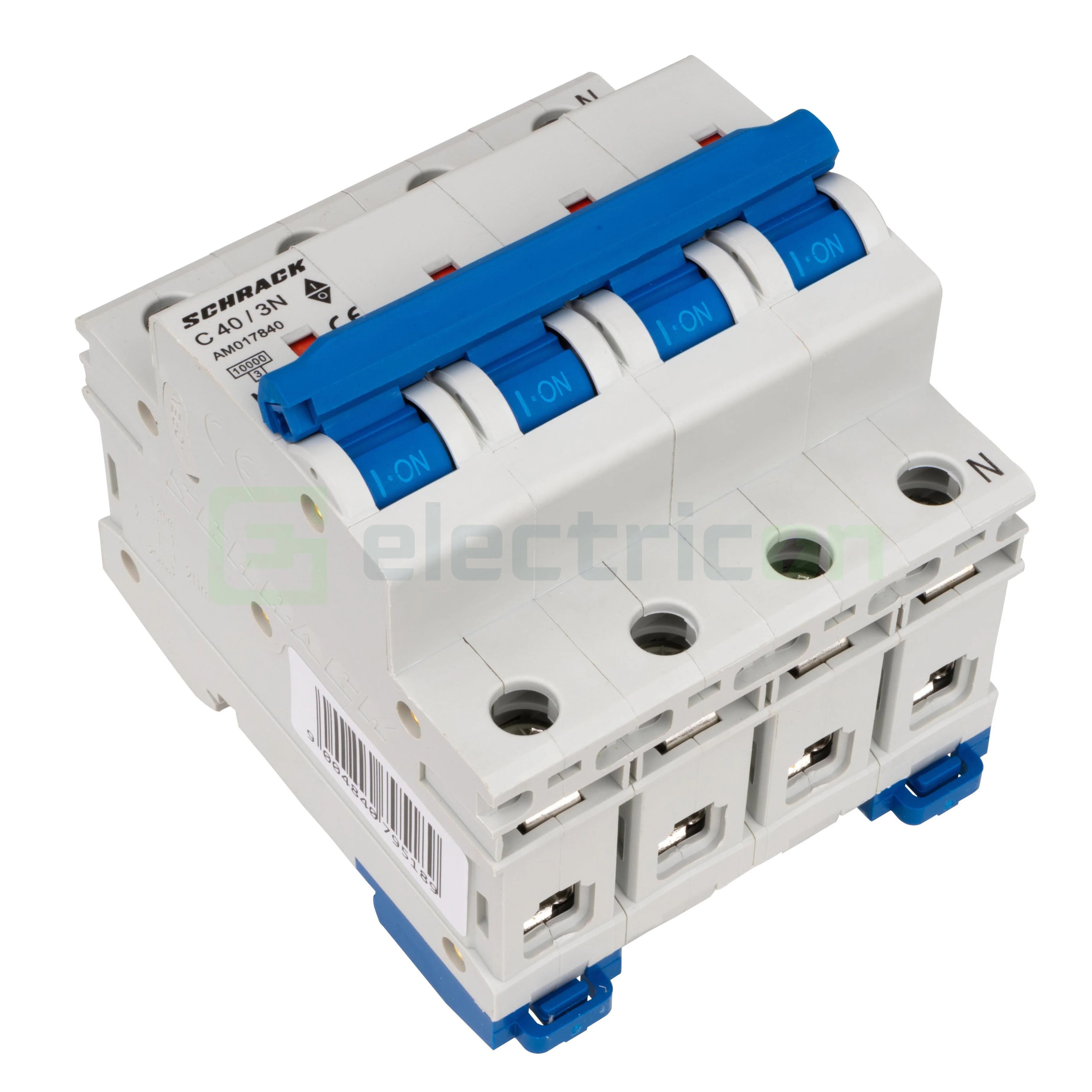

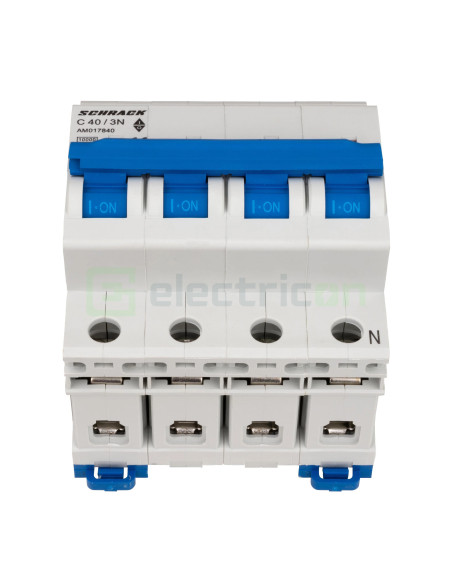

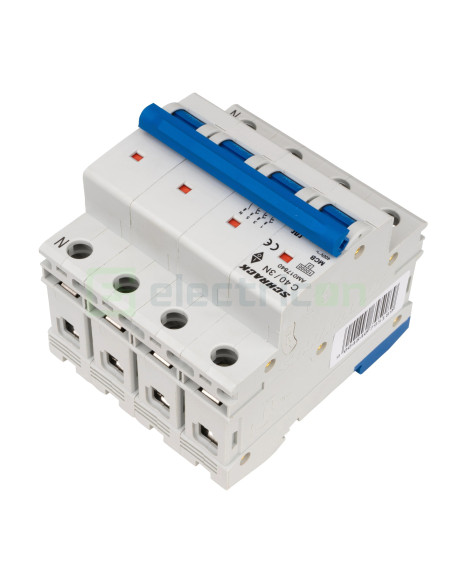

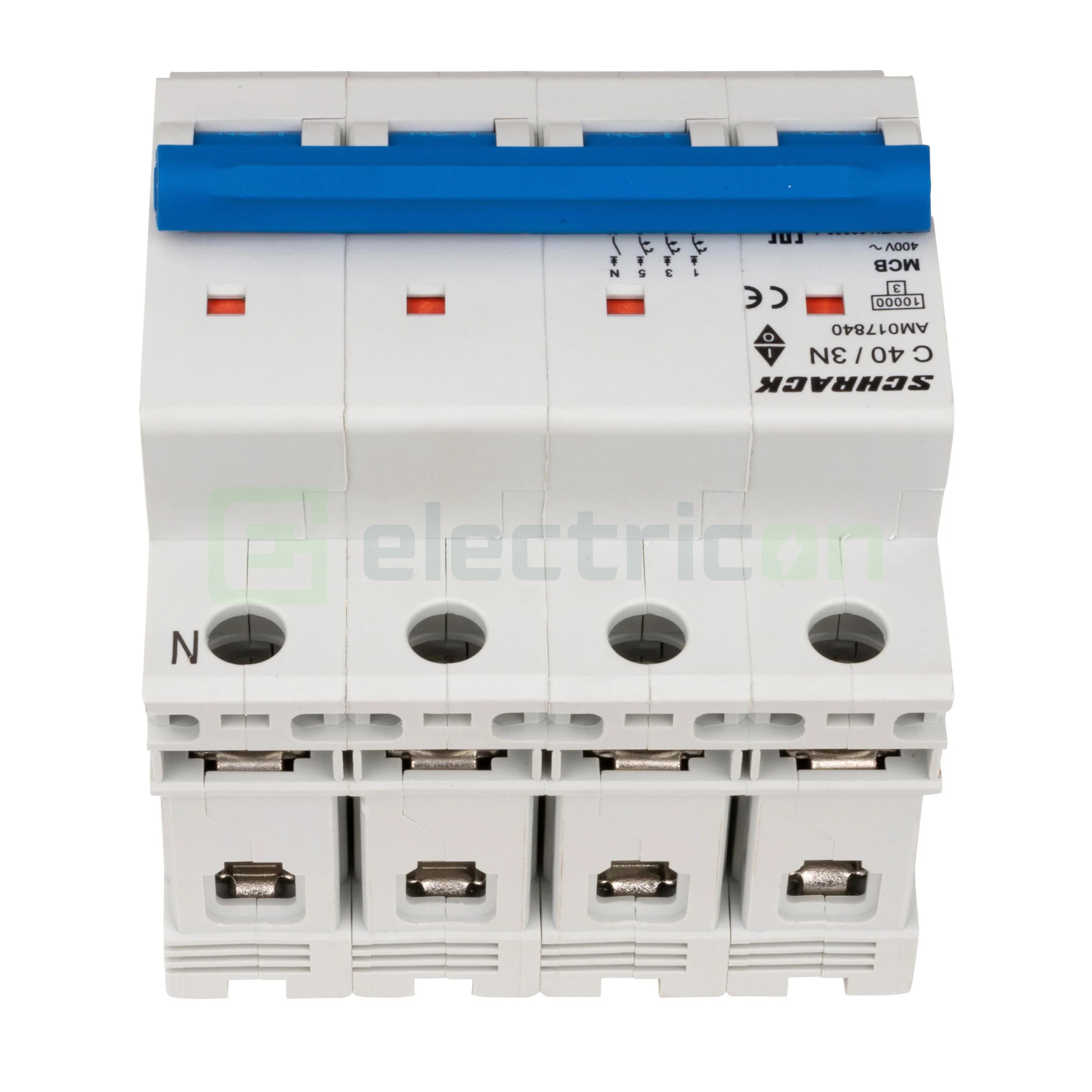

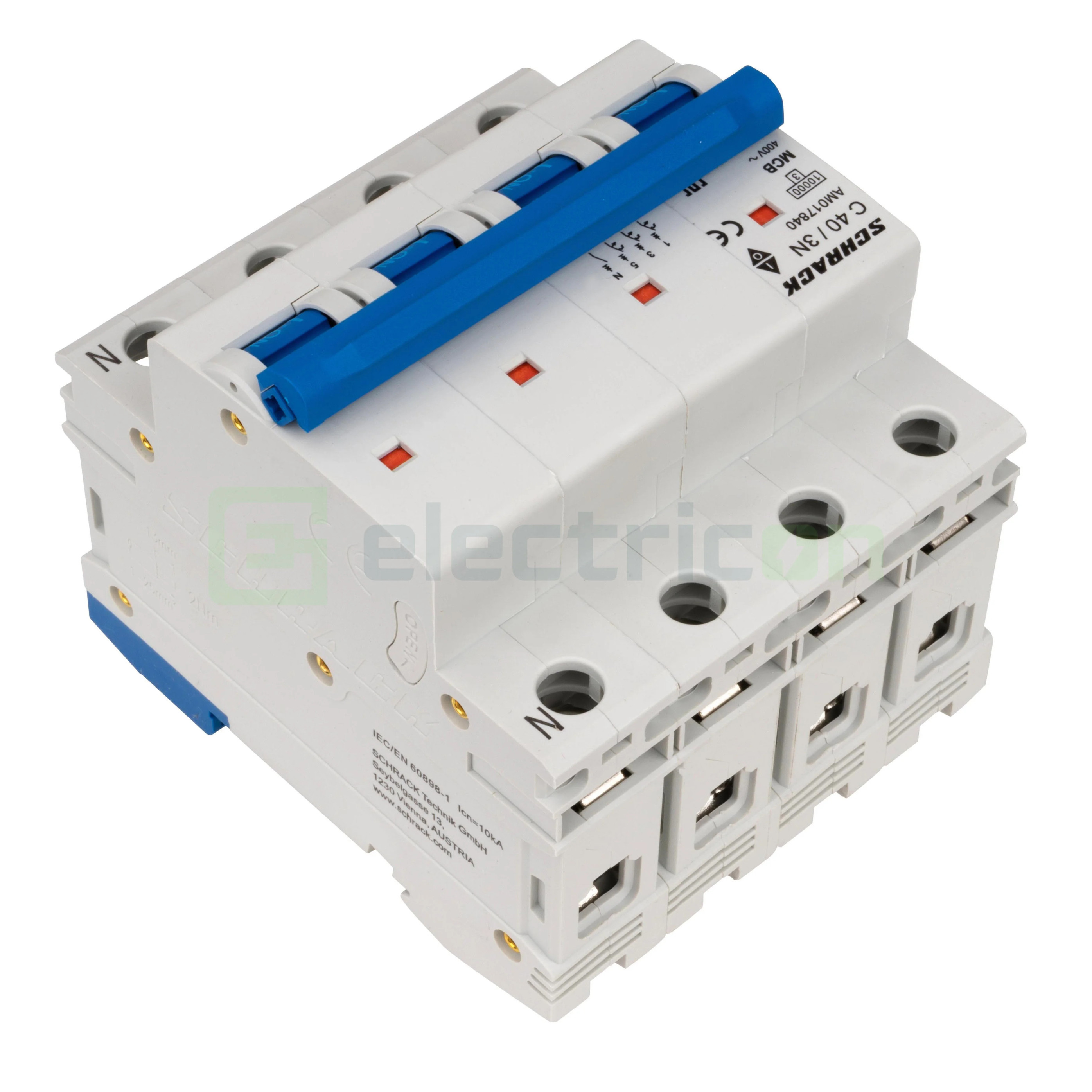

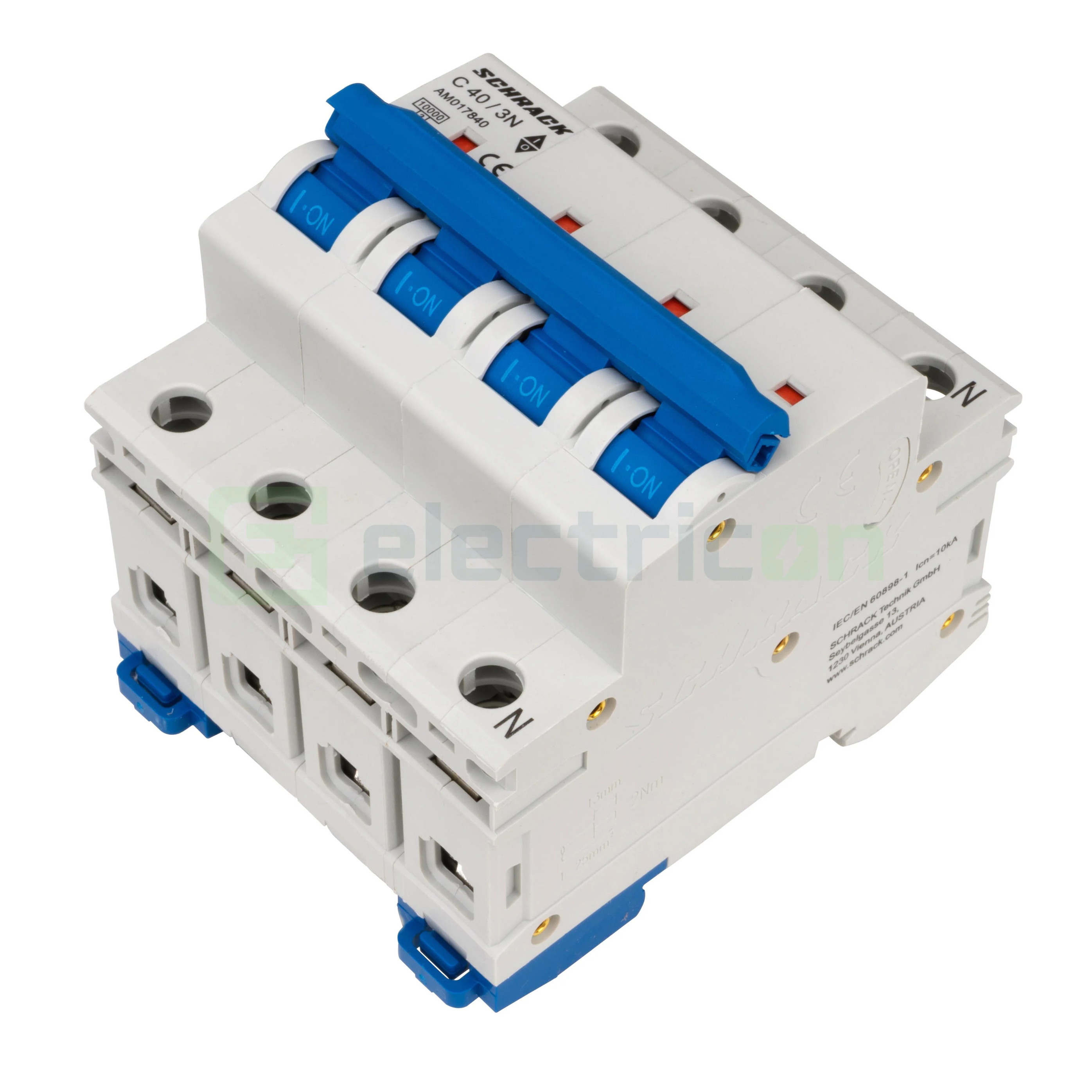

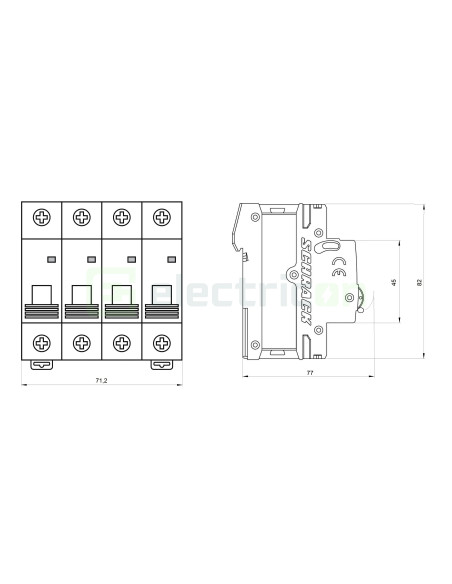

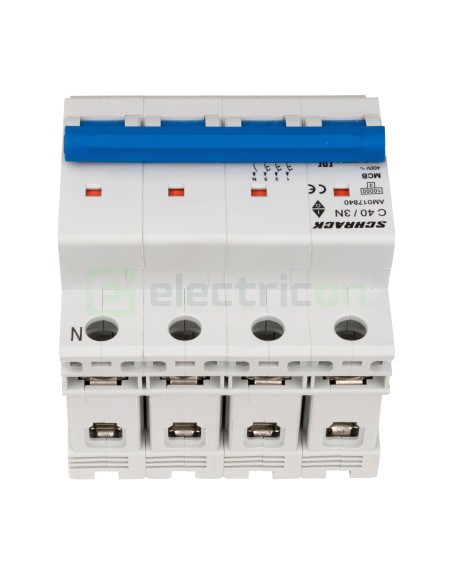

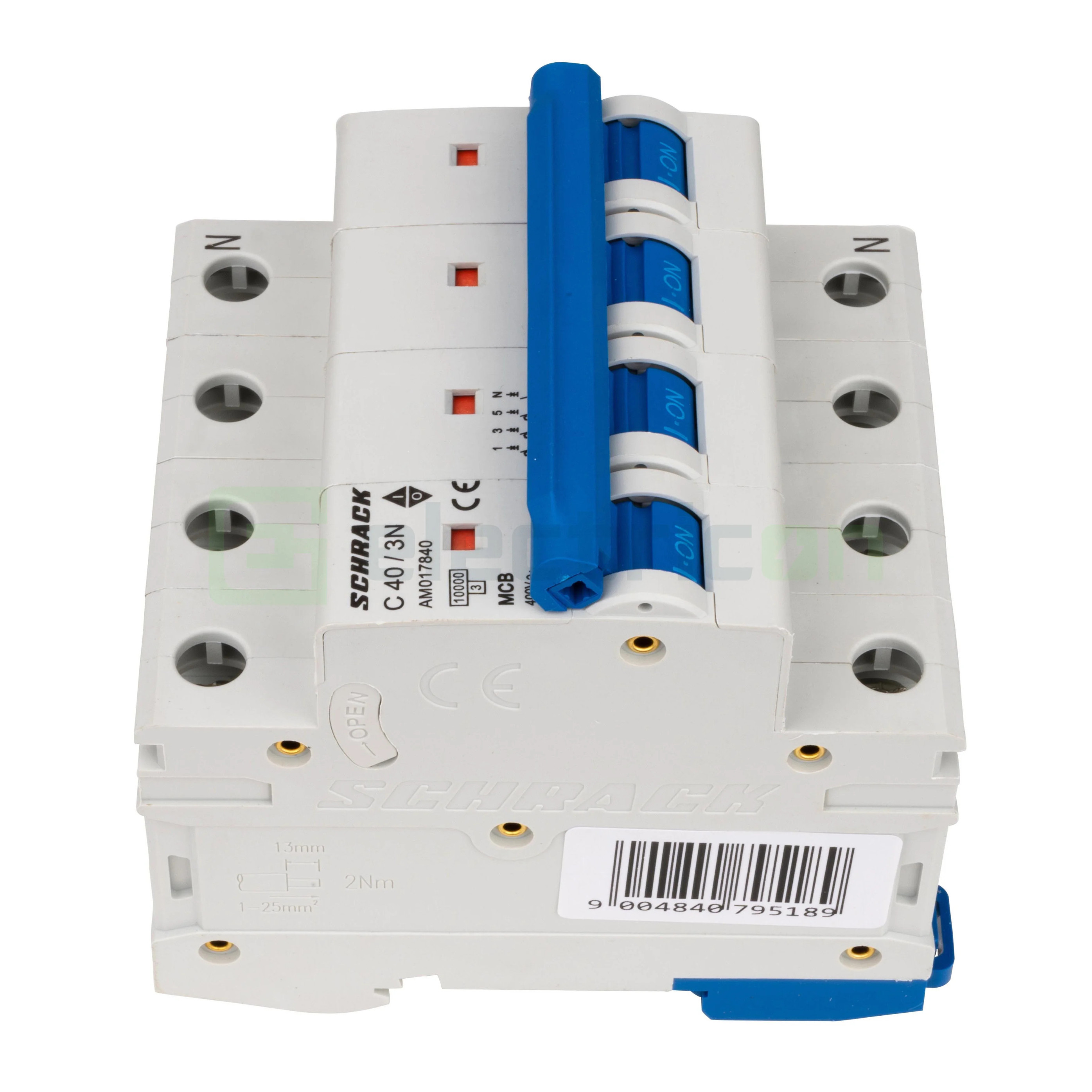

MCB - Siguranță automată - disjunctor - curba C 40A 10kA 3P+N 4M Schrack AM017840

105,06 lei / buc

Capacitate de rupere

6 kA 10 kA

Curbă declanșare

B C

Curent nominal

2 A 4 A 6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

AM6 AM10 BMS0

Numar de poli

1P 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M)

*Include TVA

In stoc

Expediere incepând cu urmatoarea zi lucratoare

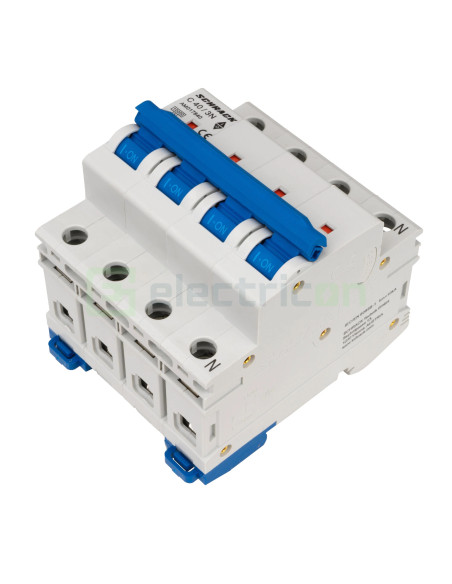

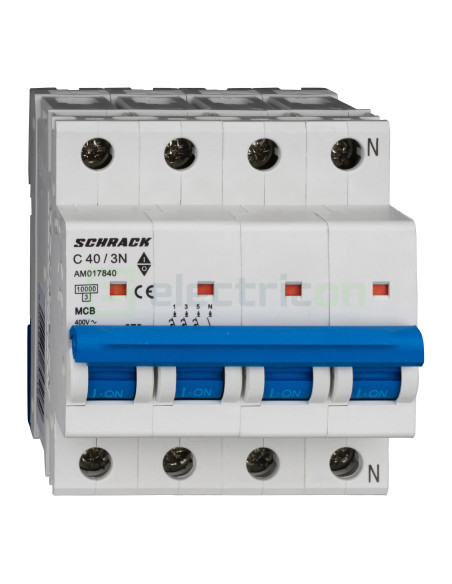

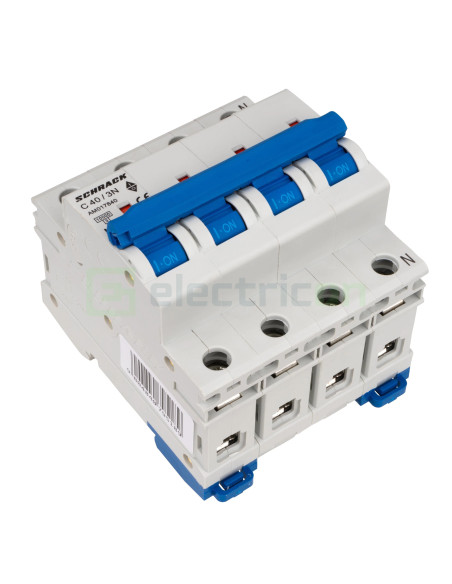

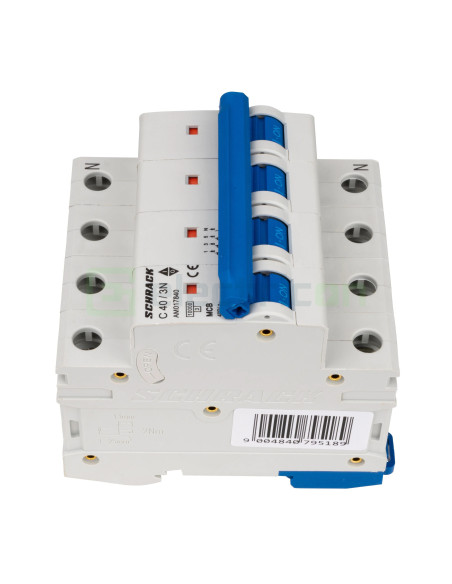

MCB - Siguranță automată - disjunctor - curba C 40A 10kA 3P+N 4M Schrack AM017840

Schrack AM017840 este o siguranță automată MCB modulară 3P+N din seria AMPARO, pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 3P+N
Capacitate de rupere 10 kA

Cantitate	Pret / buc	Economisesti
1 buc	105,06 lei	-
12 buc+	104,01 lei	12,61 lei
60 buc+	101,91 lei	189,11 lei
108 buc+	99,81 lei	567,32 lei

Cod Produs: AM017840

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

36.34 lei x 4 luni

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 40 A
Numar de poli: 3P+N (4M)
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: AM10
Tip: MCB
Curbă declanșare: C
Tensiune nominală: 230/400 V AC
Frecvență: 50/60 Hz
Număr module: 4M
Capacitate de rupere: 10 kA
Secțiune conductor la borne: 1–25 mm²
Familia: Schrack AMPARO
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
Busbar compatibil: Furcă

Cod AM017840

cod EAN13 9004840795189

Descriere

Siguranță automată Schrack AM017840 – curba C, 40 A, 10 kA, 3P+N, 4M

Schrack AM017840 face parte din seria Schrack AMPARO AM10 și este o siguranță automată MCB destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul are configurație 3P+N, cu neutrul poziționat în partea dreaptă, și o capacitate nominală de rupere de 10 kA.

Modelul Schrack AM017840 are un curent nominal de 40 A, curbă C și ocupă patru module în tabloul electric. Bornele permit conectarea conductorilor cu secțiuni de 1–25 mm², iar montajul se realizează pe șină DIN.

Funcțiile disjunctorului Schrack AM017840 explicate simplu

MCB: este un disjunctor miniatural care întrerupe automat circuitul atunci când apare un supracurent.
Protecție la suprasarcină: declanșarea termică intervine atunci când curentul depășește valoarea admisă pentru o perioadă suficientă.
Protecție la scurtcircuit: declanșarea electromagnetică produce întreruperea rapidă a circuitului atunci când apare un curent de defect ridicat.
Curba C: permite vârfuri temporare de curent mai mari înaintea declanșării magnetice decât curba B și este utilizată pentru circuite în care pot apărea curenți mai ridicați la pornire.
Curent nominal 40 A: reprezintă valoarea de referință pentru funcționarea modelului AM017840 și trebuie corelată cu secțiunea conductorilor și cu sarcina circuitului.
Capacitate de rupere 10 kA: indică valoarea nominală a curentului de scurtcircuit pe care disjunctorul îl poate întrerupe conform standardului EN/IEC 60898-1.
3P+N: aparatul are trei poli de fază și un pol pentru neutru, cu neutrul poziționat în partea dreaptă.
4M: aparatul ocupă patru module standard în tabloul electric.
Borne 1–25 mm²: permit conectarea conductorilor în intervalul de secțiuni prevăzut de producător.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina este un curent prea mare menținut în timp, care poate încălzi conductoarele. Scurtcircuitul este un defect care produce brusc un curent foarte mare și necesită o declanșare rapidă.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere indică nivelul nominal maxim al curentului de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. Nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli arată câți conductori sunt comutați de aparat. Configurații precum 1P, 2P, 3P, 1P+N sau 3P+N se aleg în funcție de tipul circuitului și de modul în care trebuie întrerupte fazele și neutrul.

Ce caracterizează MCB-urile Schrack din această selecție?

MCB-urile Schrack din această selecție protejează circuitele împotriva suprasarcinilor și scurtcircuitelor. Produsele diferă prin seria constructivă, curba de declanșare, curent nominal, capacitate de rupere și configurația de poli.

Ce trebuie verificat când aleg un MCB Schrack?

Verifică seria produsului, curentul nominal, curba B sau C, capacitatea de rupere, numărul de poli și numărul de module. Alegerea trebuie corelată cu circuitul și cu nivelul posibil al curentului de scurtcircuit.

Cum verific compatibilitatea unui MCB Schrack cu barele și accesoriile?

Compatibilitatea se stabilește după seria și codul exact al MCB-ului. Bara de distribuție și accesoriile trebuie să fie indicate ca fiind compatibile cu gama și configurația de poli a aparatului.

Ce înseamnă curba C la această siguranță automată și cum diferă de curba B?

Această siguranță automată are curba C. Față de curba B, curba C permite vârfuri temporare de curent mai mari înaintea declanșării magnetice, fiind utilizată în circuite în care pot apărea curenți mai ridicați la pornire. Alegerea curbei trebuie corelată cu sarcina și cu proiectarea circuitului.

Ce înseamnă gama Schrack AMPARO pentru această siguranță automată?

Această siguranță automată face parte din seria Schrack AMPARO, gama AM10. În această gamă, capacitatea nominală de rupere este de 10 kA, iar variantele diferă prin curba de declanșare, curentul nominal și configurația de poli. Pentru alegere trebuie verificate caracteristicile exacte ale produsului.

Care sunt caracteristicile principale ale acestei siguranțe automate?

Această siguranță automată are curent nominal de 40 A, curbă C, capacitate de rupere de 10 kA, configurație 3P+N și 4 module. La configurația 3P+N, cele trei faze sunt protejate la supracurent, iar neutrul este comutat simultan.
