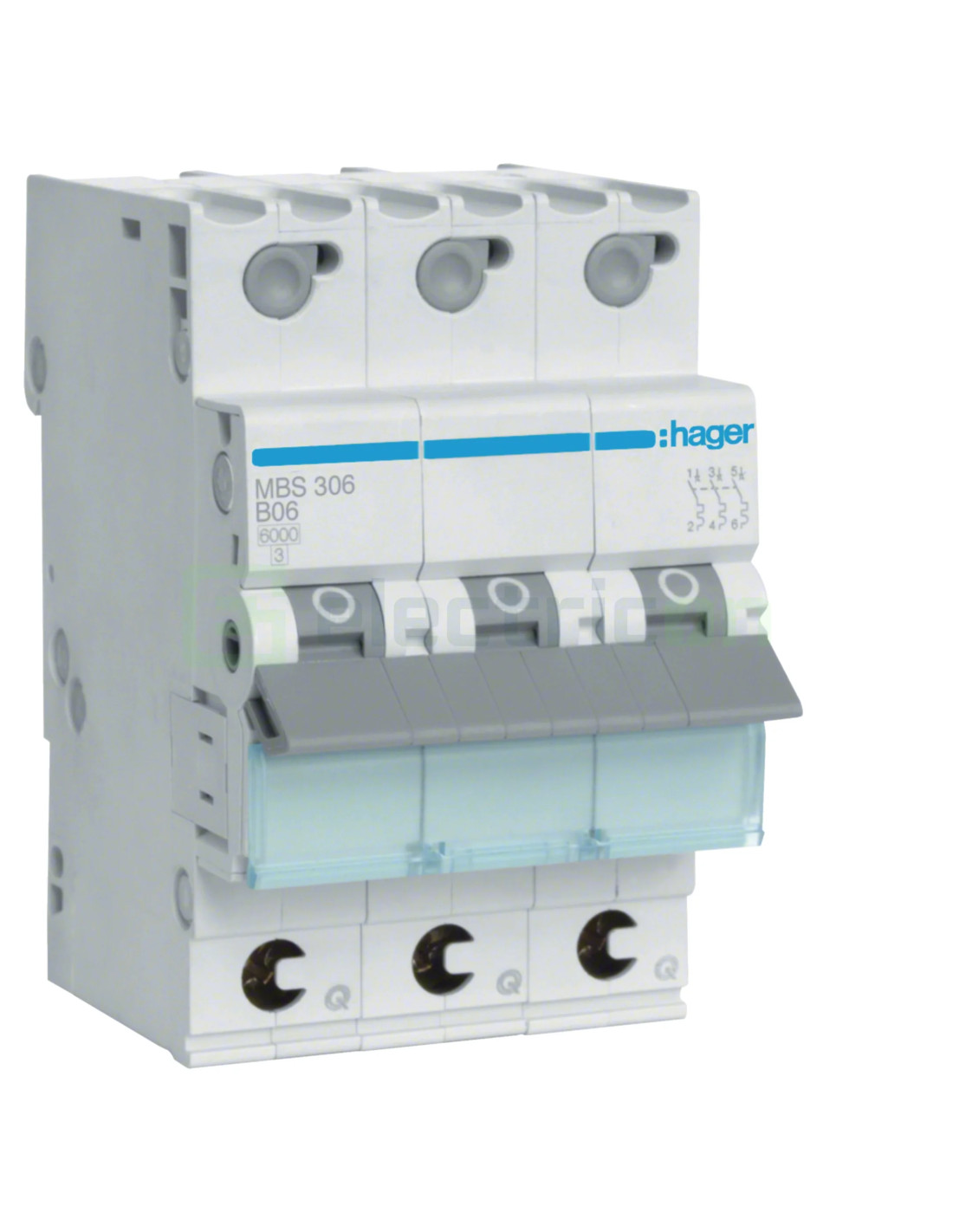

MCB - Siguranță automată - disjunctor - curba B 6A 6kA 3P 3M QuickConnect Hager MBS306

124,51 lei / buc

Capacitate de rupere

4,5 kA 6 kA 10 kA

Curbă declanșare

B C

Curent nominal

6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

MB MBN MBS QC MC MCN MHN MKN ML MLN MLS QC NBN NCN

Numar de poli

1P 1P+N 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M) 4P

QuickConnect

Da Nu

*Include TVA

La comanda

Livrare in 15 zile lucratoare

MCB - Siguranță automată - disjunctor - curba B 6A 6kA 3P 3M QuickConnect Hager MBS306

Hager MBS306 QuickConnect este o siguranță automată MCB modulară cu 3 poli pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 3P
Sistem QuickConnect

Cantitate	Pret / buc	Economisesti
1 buc	124,51 lei	-
12 buc+	123,26 lei	14,94 lei
60 buc+	122,02 lei	149,41 lei
108 buc+	120,77 lei	403,41 lei

Cod Produs: MBS306

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

41.21 lei x 4 luni

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 6 A
Numar de poli: 3P
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: MBS QC
Tip: MCB
Curbă declanșare: B
Tensiune nominală: 400 V
Frecvență: 50/60 Hz

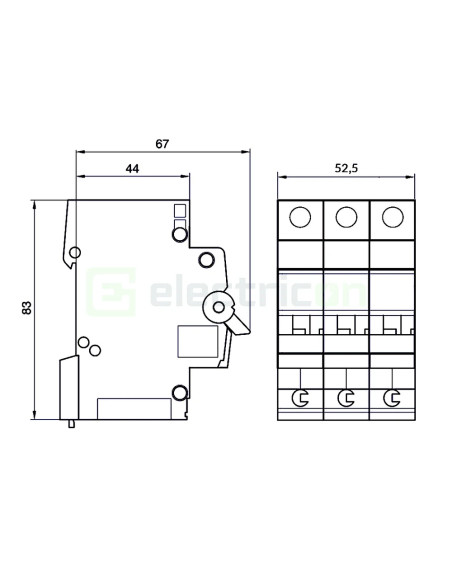

Număr module: 3M
Capacitate de rupere: 6 kA
Tensiune nominală de ținere la impuls (Uimp): 4 kV
Secțiune conductor la borne: 1–25 mm² flexibil
1–35 mm² rigid
Familia: Hager M
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
QuickConnect: Da
Busbar compatibil: Furcă
Pin
QuickConnect

Cod MBS306

cod EAN13 3250614314858

Descriere

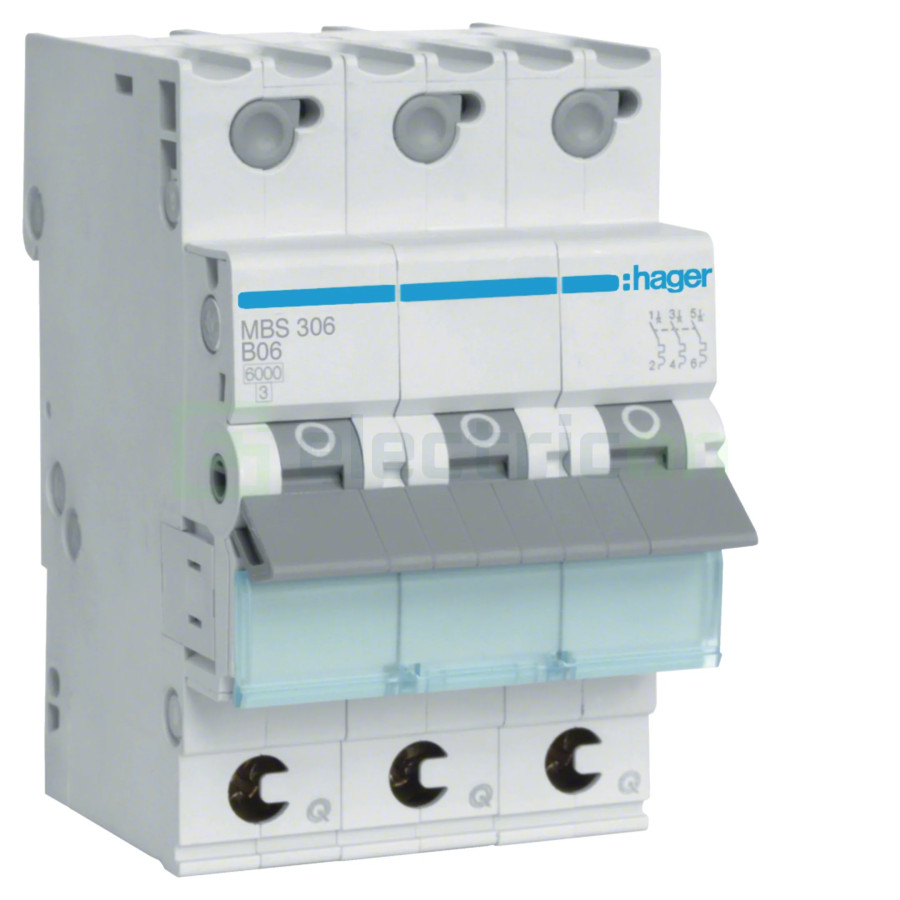

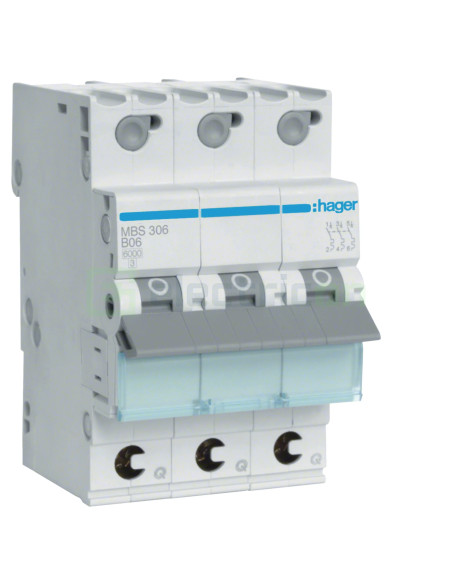

Siguranță automată Hager MBS306 QuickConnect – curba B, 6 A, 6 kA, 3P, 3M

Hager MBS306 face parte din familia Hager M și din gama Hager MBS QuickConnect. Aparatul asigură protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor și combină conectarea rapidă a conductorilor cu sistemul QuickBusbar pentru distribuția alimentării în tablou.

Modelul Hager MBS306 are un curent nominal de 6 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 3P și ocupă trei module în tabloul electric. Pentru conductor, modelul dispune de borne QuickConnect, iar pentru bara de distribuție utilizează sistemul QuickBusbar.

Funcțiile disjunctorului Hager MBS306 explicate simplu

MCB: este un disjunctor miniatural care întrerupe circuitul atunci când condițiile de supracurent depășesc caracteristica aparatului.
Protecție la suprasarcină: declanșarea termică intervine atunci când prin circuit circulă un curent prea mare pentru o perioadă suficientă.
Protecție la scurtcircuit: declanșarea electromagnetică produce întreruperea rapidă a circuitului la apariția unui curent de defect ridicat.
Curba B: este caracteristica de declanșare utilizată pentru circuite fără curenți mari de pornire.
Curent nominal 6 A: reprezintă valoarea de referință pentru funcționarea modelului MBS306. Alegerea trebuie corelată cu conductorul și cu sarcina protejată.
Capacitate de rupere 6 kA: indică valoarea nominală a curentului de scurtcircuit pe care disjunctorul îl poate întrerupe conform IEC 60898-1.
3P: disjunctorul are trei poli cuplați și acționați simultan.
3M: aparatul ocupă trei module în tabloul electric.
QuickConnect: sistem de conectare rapidă fără strângere convențională cu șurub.
- În partea superioară, borna QuickConnect permite conectarea rapidă a conductorului compatibil.
- În partea inferioară, QuickBusbar permite conectarea la bara de distribuție compatibilă.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.

Ce caracterizează MCB-urile Hager din această selecție?

MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.

Ce trebuie verificat când aleg un MCB Hager?

Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.

Cum verific compatibilitatea unui MCB Hager cu barele și accesoriile?

Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.

Ce înseamnă curba B la această siguranță automată și cum diferă de curba C?

Această siguranță automată are curba B. Față de curba C, declanșarea magnetică intervine la multipli mai reduși ai curentului nominal, de aceea curba B este folosită în circuite în care nu sunt caracteristici curenți mari de pornire. Alegerea curbei trebuie corelată cu sarcina și cu proiectarea circuitului.

Care este diferența dintre borna superioară cu conectare rapidă și QuickConnect Busbar la această siguranță automată Hager?

La această siguranță automată Hager, borna superioară – conectare rapidă este destinată conectării conductorului de ieșire fără strângere convențională cu șurub. În partea inferioară, QuickConnect Busbar permite conectarea rapidă a unei bare de distribuție compatibile pentru alimentarea aparatului. Diferența este că borna superioară este utilizată pentru conectarea conductorului de ieșire, iar QuickConnect Busbar este utilizat pentru distribuția alimentării prin bara compatibilă.

Care sunt caracteristicile principale ale acestei siguranțe automate?

Această siguranță automată are curent nominal de 6 A, curbă B, capacitate de rupere de 6 kA, configurație 3P și 3 module.
