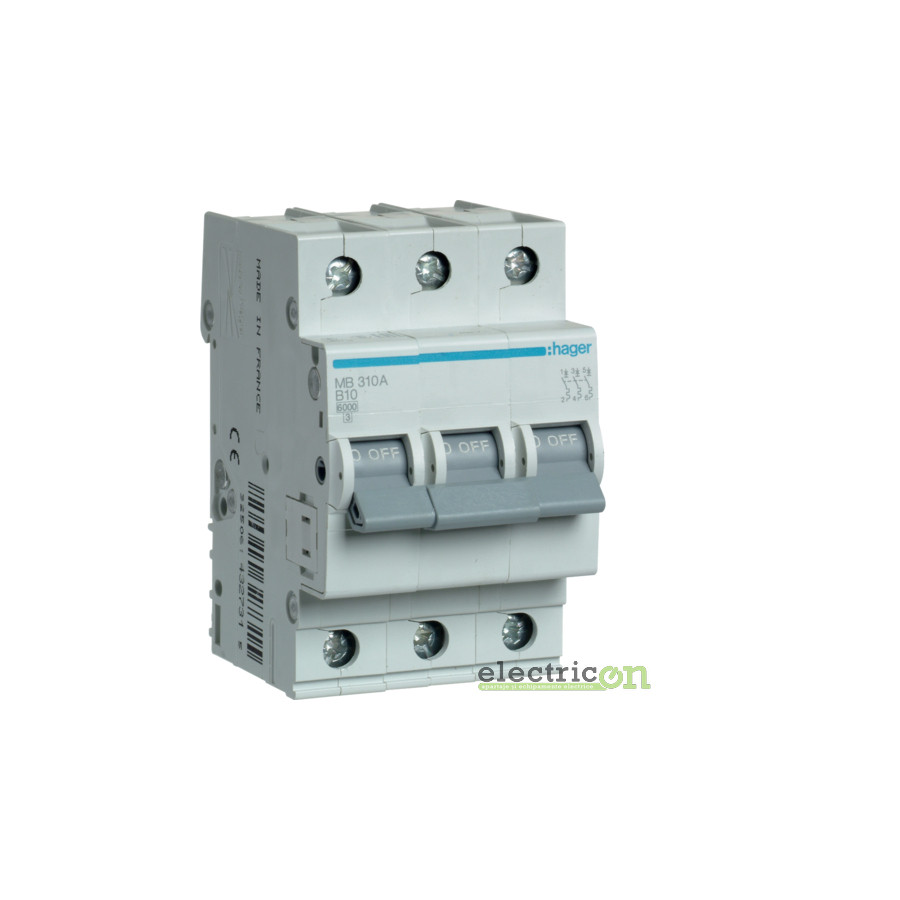

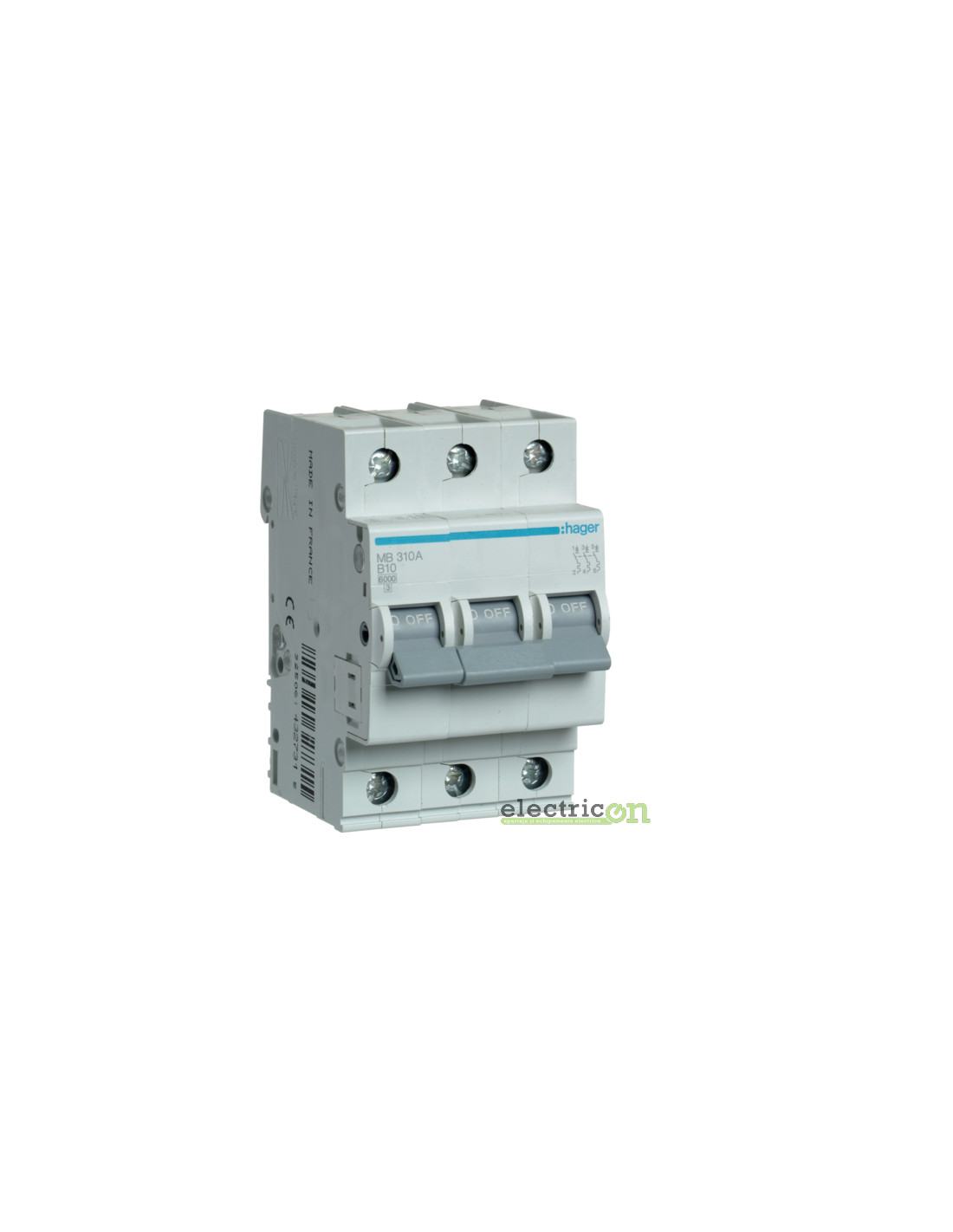

MCB - Siguranță automată - disjunctor - curba B 10A 6kA 3P 3M Hager MB310A
In stoc

MCB - Siguranță automată - disjunctor - curba B 10A 6kA 3P 3M Hager MB310A

Hager MB310A este o siguranță automată MCB modulară pentru protecția circuitelor electrice trifazate la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

  • Protecție la suprasarcină
  • Protecție la scurtcircuit
  • Declanșare automată la supracurent
  • Configurație 3P
  • Conectare cu șurub

Curent nominal
10 A
Numar de poli
3P
Tip montaj
șină DIN
Grad de Protecție IP
IP20
Gama
MB
Tip
MCB
Curbă declanșare
B
Tensiune nominală
230–400 V
Frecvență
50/60 Hz
Tip conexiune
Bornă cu șurub
Număr module
3M
Capacitate de rupere
6 kA
Tensiune nominală de ținere la impuls (Uimp)
4 kV
Secțiune conductor la borne
1–25 mm² flexibil
1–35 mm² rigid
Familia
Hager M
Garanție persoană juridică
12 luni
Garanție persoană fizică
24 luni
QuickConnect
Nu
Busbar compatibil
Furcă
MB310A
3250614327315

Siguranță automată Hager MB310A – curba B, 10 A, 6 kA, 3P, 3M

Hager MB310A face parte din familia Hager M și din gama de siguranțe automate Hager MB. Aparatul asigură protecția circuitelor trifazate împotriva suprasarcinilor și scurtcircuitelor și utilizează borne cu șurub pentru conectarea conductorilor.

Modelul Hager MB310A are un curent nominal de 10 A, curbă B, capacitate nominală de rupere de 6 kA, configurație 3P și ocupă trei module în tabloul electric.

Funcțiile disjunctorului Hager MB310A explicate simplu

  • MCB: este un disjunctor miniatural care întrerupe circuitul atunci când condițiile de supracurent depășesc caracteristica aparatului.
  • Protecție la suprasarcină: intervine când prin circuit circulă un curent prea mare o perioadă suficientă pentru a produce încălzirea conductoarelor.
  • Protecție la scurtcircuit: mecanismul magnetic produce o declanșare rapidă atunci când curentul crește brusc la valori mari.
  • Curba B: indică domeniul de supracurent la care intervine rapid mecanismul magnetic și este mai sensibilă la vârfurile de curent decât curba C.
  • Curent nominal 10 A: reprezintă valoarea de referință pentru funcționarea normală a modelului MB310A. Alegerea trebuie corelată cu conductorii și cu sarcina protejată.
  • Capacitate de rupere 6 kA: indică nivelul nominal maxim al curentului de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile definite de standard.
  • 3P: disjunctorul are trei poli pentru protecția unui circuit trifazat.
  • 3M: aparatul ocupă trei module în tabloul electric.
  • Conectare cu șurub: conductorii sunt fixați mecanic în bornele aparatului.
Citește mai departe

Intrebari frecvente

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.
Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.
Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.
Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.
MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.
Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.
Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.
Hager MB310A are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 10 A, domeniul magnetic este aproximativ 30–50 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.
Hager MB310A are configurația 3P. Configurația 3P are trei poli cuplați mecanic și întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat. Conductorul neutru nu este comutat de un aparat 3P.
Hager MB310A are curent nominal de 10 A, caracteristica B, capacitate de rupere de 6 kA, configurație 3P, 3 module.
