Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.
Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.
Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.
Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.
Gama ETI ETIMAT include MCB-uri cu diferite capacități de rupere și configurații constructive. ETIMAT P6 este o familie de 6 kA, iar ETIMAT P10 oferă 10 kA. Există și variante compacte precum ETIMAT 1N, cu configurație 1P+N într-un singur modul. În funcție de serie, diferă caracteristica de declanșare, curentul nominal, numărul de poli, lățimea modulară și tensiunea nominală.
Verifică mai întâi gama ETIMAT, apoi curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și lățimea modulară. De exemplu, două aparate cu același curent nominal pot aparține unor serii de 6 kA sau 10 kA ori pot avea construcții diferite, cum este 1P+N într-un singur modul. Alegerea trebuie corelată cu circuitul și cu nivelul de scurtcircuit prezumat.
Compatibilitatea se verifică după gama ETIMAT și codul exact al produsului. Bara de distribuție trebuie aleasă după tipul contactului, numărul de poli, pasul modular și curentul admis, iar accesoriile trebuie să fie indicate pentru familia respectivă. Două MCB-uri ETI cu aceleași valori de curent și caracteristică nu sunt automat compatibile cu aceeași bară sau cu aceleași accesorii.
ETI 001901213 are caracteristica B. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 3 și 5 × In. La In = 32 A, domeniul magnetic este aproximativ 96–160 A. Caracteristica C are domeniul aproximativ 5–10 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.
ETI 001901213 are configurația 2P. Configurația 2P are doi poli cuplați mecanic și întrerupe simultan doi conductori ai circuitului. Funcția exactă a fiecărui pol și schema de racordare se verifică în documentația aparatului.

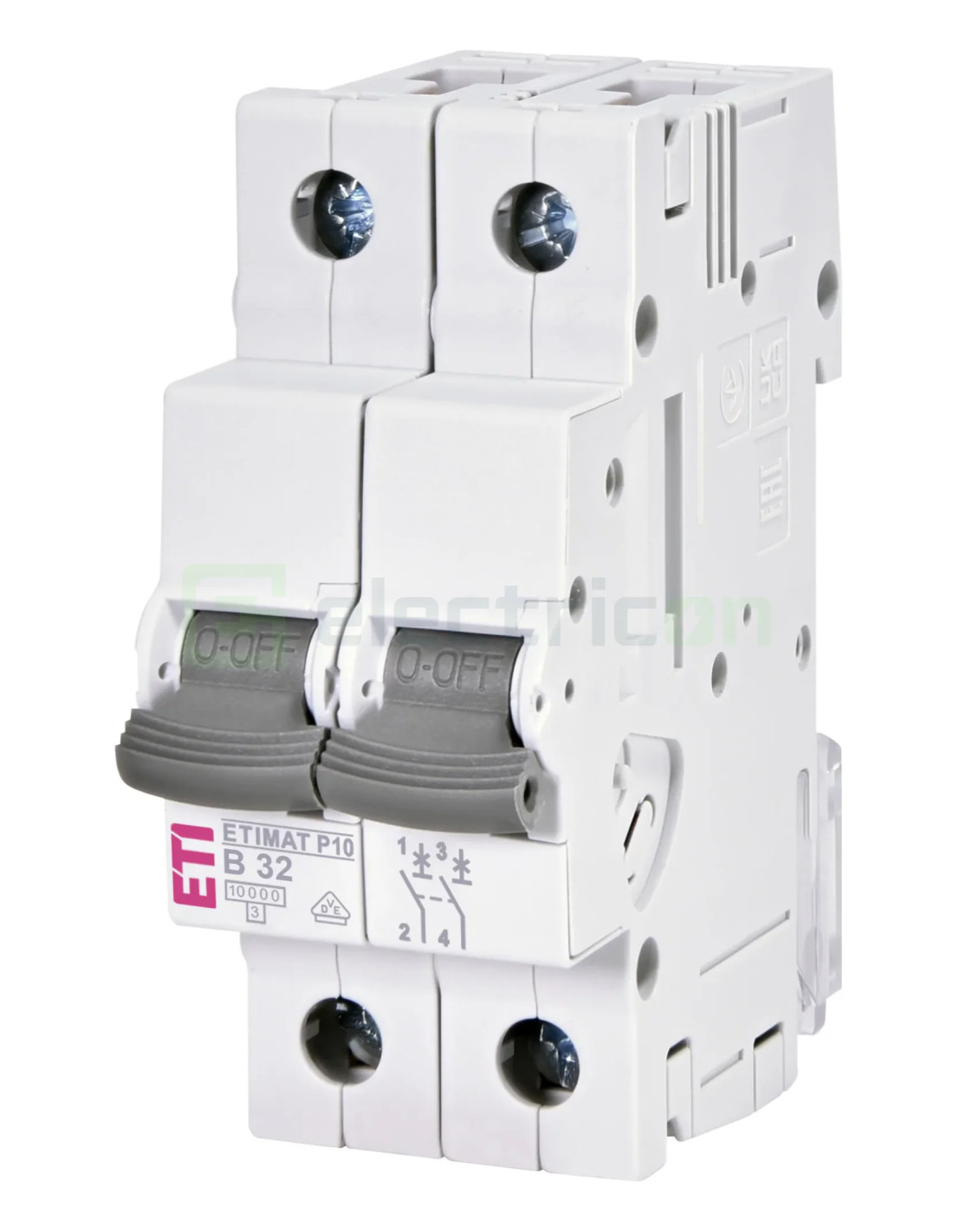

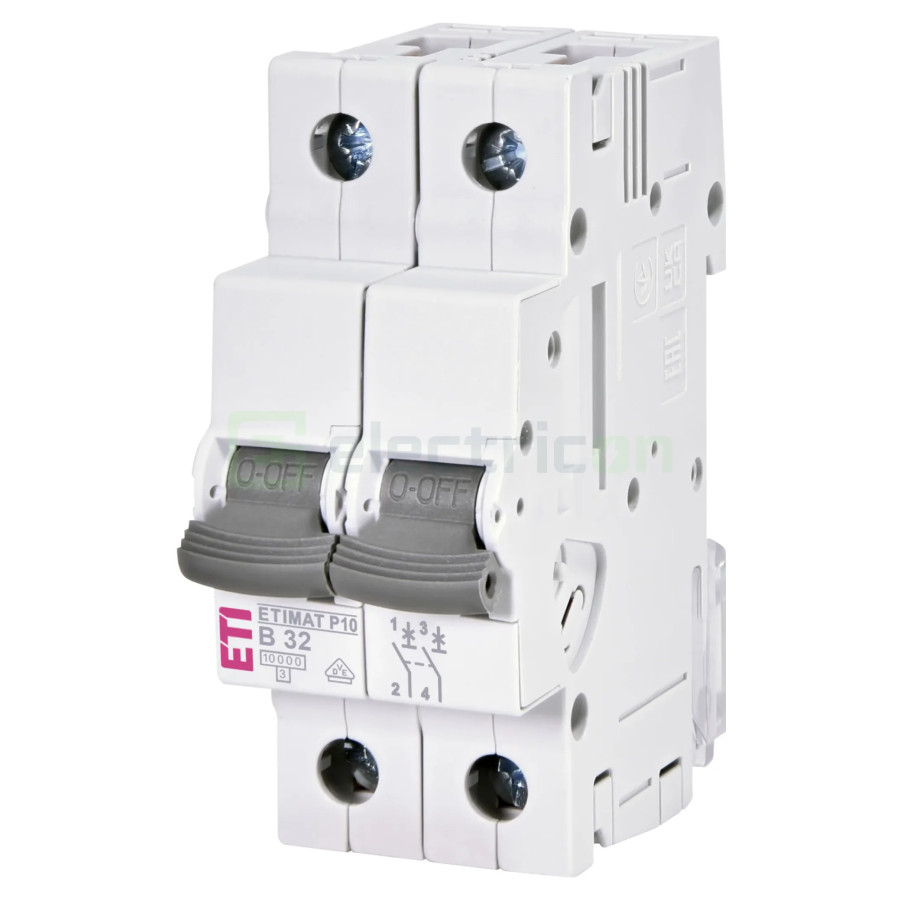

ETI 001901213 are curent nominal de 32 A, caracteristica B, capacitate de rupere de 10 kA, configurație 2P, 2 module.
