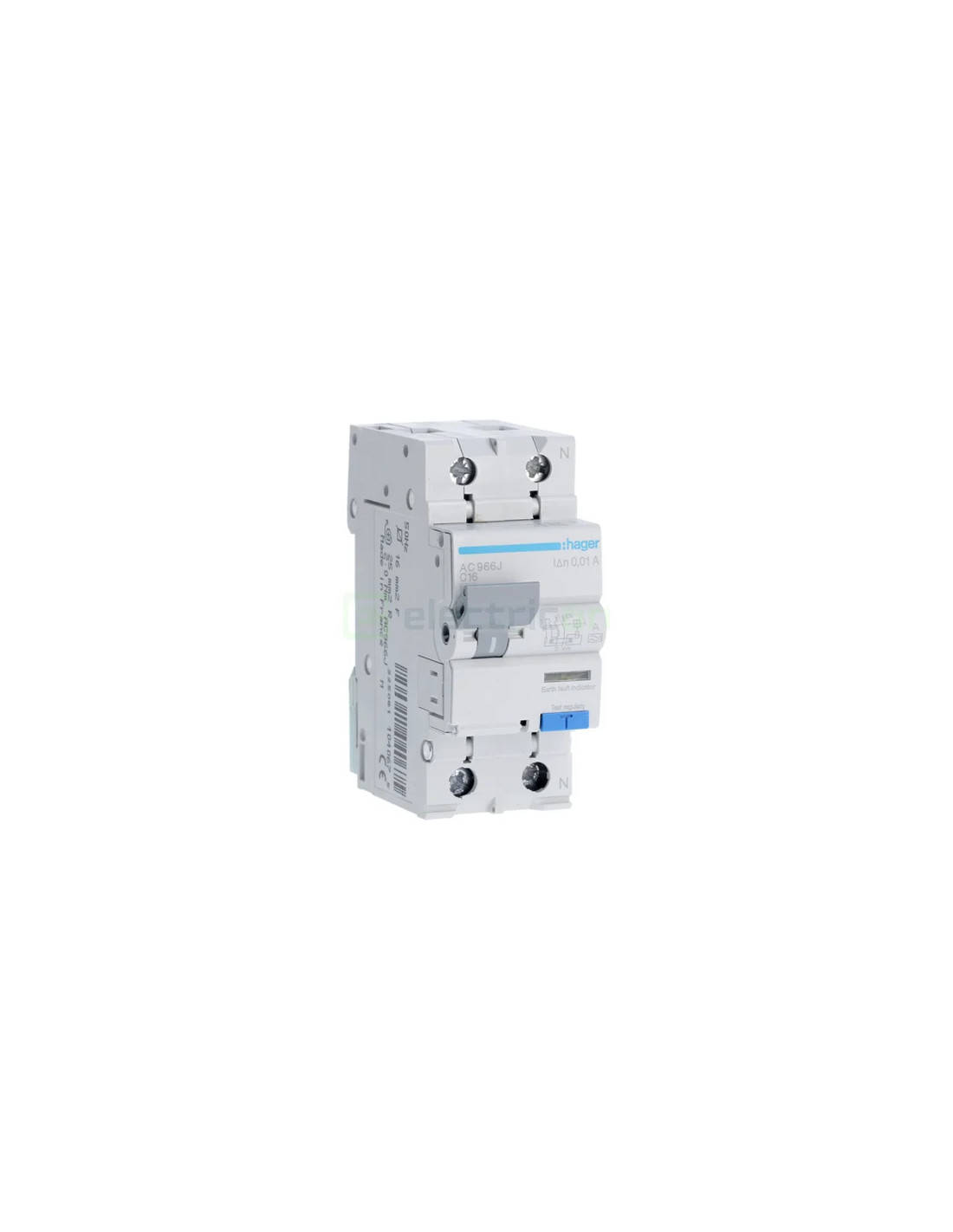

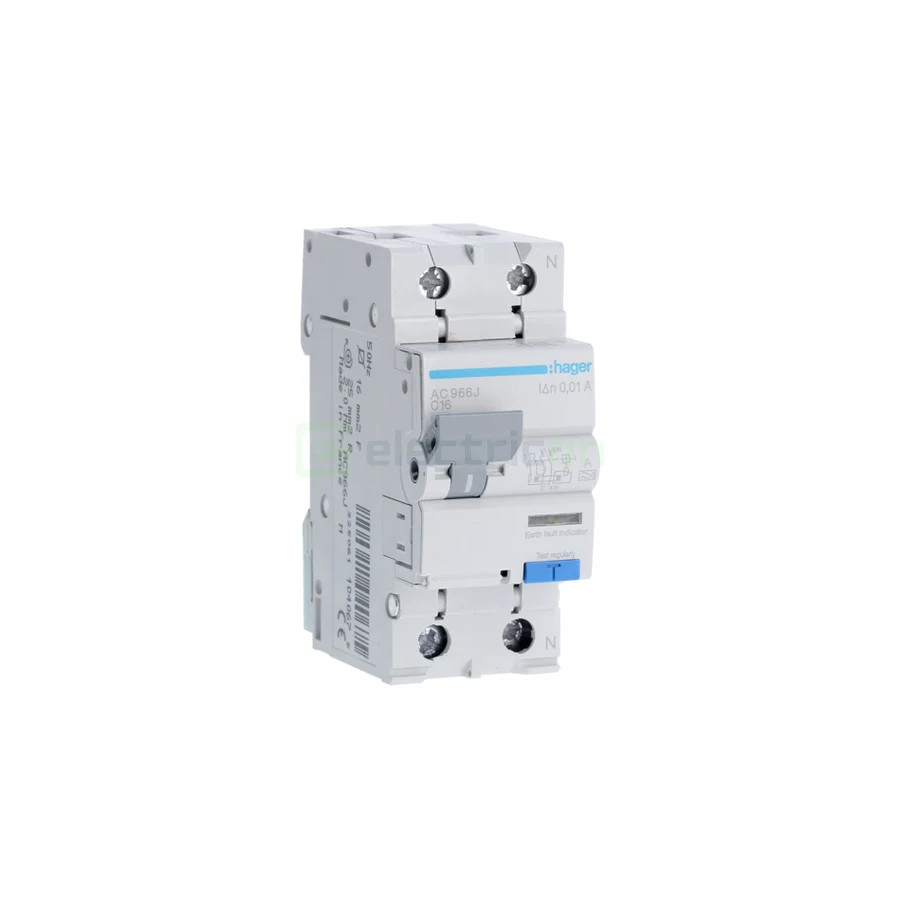

Proprietati tehnice:
Arhitectură
| Poziție neutră: | dreapta |
| Număr poli protejați: | 1 |
| Număr de poli: | 2 P |
| Tipul polilor: | 1P+N |
| Curbă: | C |
Conectivitate
| Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
Principalele caracteristici electrice
| Capacitate nominală de decuplare: | 6 kA |
| Tensiune nominală de regim curent alternativ: | 240 V |
| Frecvenţă: | 50 Hz |
Voltaj
| Tensiune de izolare: | 500 V |
| Tensiune max. de exploatare: | 240 V |
| Rezistenţa la tensiunea nominală de impuls: | 4000 V |
Curent electric
| Curent rezidual de calcul: | 10 mA |
| Curent nominal: | 16 A |
| Putere curent supratensiune (valuri 8/20 μs): | 250 A |
| Capacitate de rupere și deschidere: | 6 kA |
| Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
| Prag de comutare magnet de curent alternativ min./max.: | 5 / 10 In |
| Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1: | 6 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 6 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 6 kA |
Curent electric/temperatură
| Curent nominal -25°C: | 18,5 A |
| Curent nominal -20°C: | 18,3 A |
| Curent nominal -15°C: | 18,1 A |
| Curent nominal -10°C: | 17,9 A |
| Curent nominal -5°C: | 17,7 A |
| Curent nominal 0°C: | 17,4 A |
| Curent nominal 5°C: | 17,2 A |
| Curent nominal 10°C: | 17 A |
| Curent nominal 15°C: | 16,7 A |
| Curent nominal 20°C: | 16,5 A |
| Curent nominal 25°C: | 16,2 A |
| Curent nominal 30°C: | 16 A |
| Curent nominal 35°C: | 15,8 A |
| Curent nominal 40°C: | 15,6 A |
| Curent nominal 45°C: | 15,4 A |
| Curent nominal 50°C: | 15,2 A |
| Curent nominal 55°C: | 15 A |
| Curent nominal 60°C: | 14,8 A |
Factor de corecție
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
Frecvență
Selectivitate
| Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit: | 4 A |
| Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit: | 10 A |
| Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit: | 20 A |
| Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit: | 25 A |
Declanșare
| Protecție împotriva declanșărilor nedorite: | nu |
Rezistență
| Durata de viaţă electrică în număr de cicluri: | 2000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 2000 |
Dimensiuni
| Adâncimea produsului instalat: | 68 mm |
| Înălţimea produsului instalat: | 83 mm |
| Lăţime produsului instalat: | 35 mm |
Montare
Conexiune
| Terminale cu șurub pentru conductorul flexibil: | 1 / 16 mm² |
| Conex. ieşire şurub cu conductor rigid: | 1 / 25 mm² |
| Diametrul conexiunii cu conductor flexibil: | 1 - 16 mm² |
| Diametrul conexiunii cu conductor rigid: | 1 - 25 mm² |
| Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1 / 25 mm² |
| Montaj terminale cu șurub pentru cablu flexibil: | 1 / 16 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
Standarde
| Text standard: | EN 61009-1 |
| Conform directivelor europene WEEE: | afectat |
Protecție
| Tip de protecţie IP: | IP20 |
| Tipul curentului rezidual: | A |
Condiții de utilizare
| Temperatură lucru: | -25…40 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Clasă de limitare a energiei I²t: | 3 |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
| Temperatură depozitare/transport: | -25…70 °C |
Temperatură
| Temperatură de calibrare: | 30 °C |
