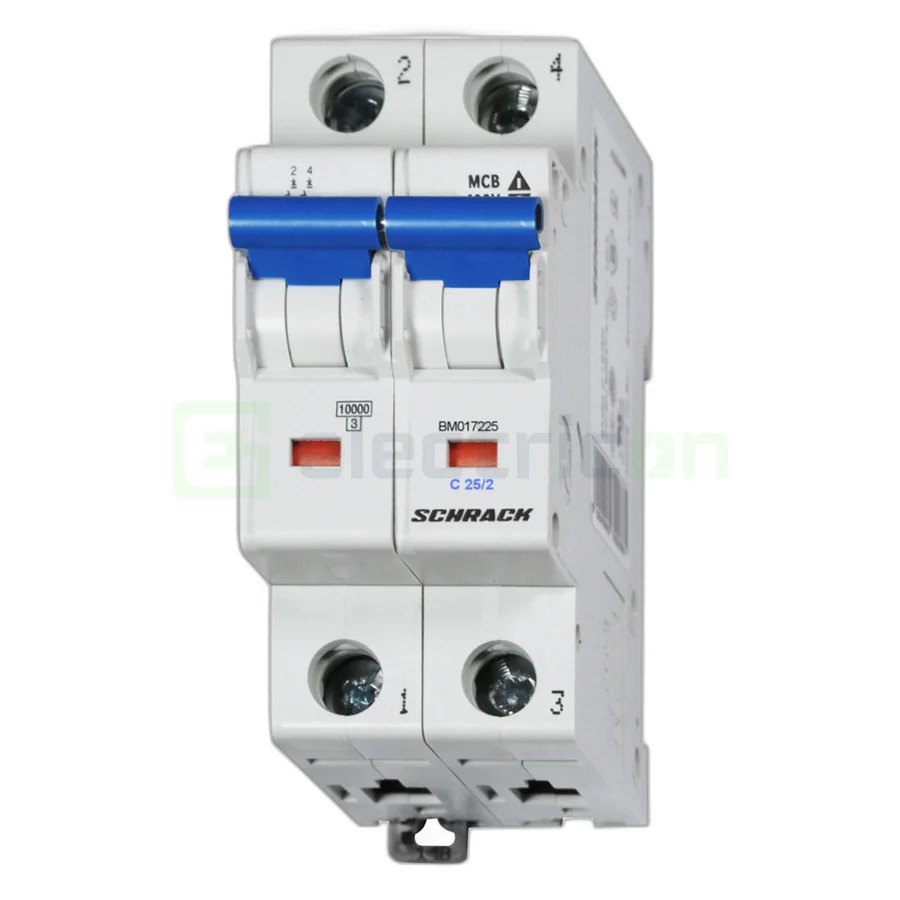

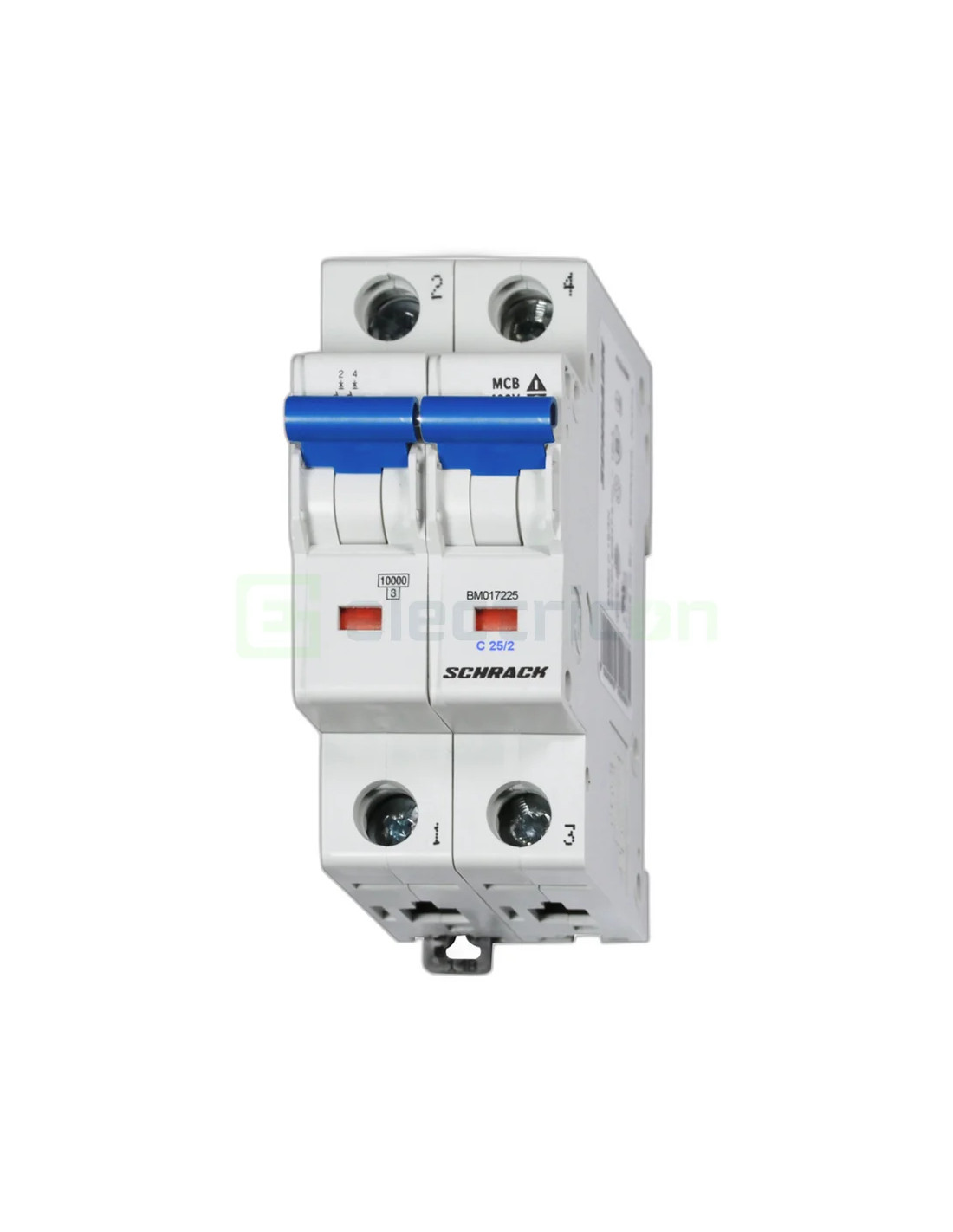

Siguranță automată Schrack BM017225 – curba C, 25 A, 10 kA, 2P, 2M
Schrack BM017225 face parte din seria Schrack BMS0 și este o siguranță automată MCB destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul are o configurație cu 2 poli și o capacitate nominală de rupere de 10 kA.
Modelul Schrack BM017225 are un curent nominal de 25 A, curbă C și ocupă două module în tabloul electric. Curba C permite utilizarea în circuite în care pot apărea curenți temporari de pornire mai mari decât în cazul circuitelor pentru care este utilizată în mod obișnuit curba B.
Funcțiile disjunctorului Schrack BM017225 explicate simplu
- MCB: este un disjunctor miniatural care întrerupe automat circuitul atunci când apare un supracurent.
- Protecție la suprasarcină: declanșarea termică intervine atunci când prin circuit circulă un curent mai mare decât cel admis pentru o perioadă suficientă.
- Protecție la scurtcircuit: declanșarea electromagnetică produce întreruperea rapidă a circuitului atunci când curentul crește brusc la valori ridicate.
- Curba C: permite vârfuri temporare de curent mai mari înainte de declanșarea magnetică decât curba B și este utilizată în circuite în care pot exista curenți de pornire mai ridicați.
- Curent nominal 25 A: reprezintă valoarea de referință pentru funcționarea modelului BM017225. Alegerea trebuie corelată cu conductorul și cu sarcina protejată.
- Capacitate de rupere 10 kA: indică valoarea nominală a curentului de scurtcircuit pe care disjunctorul îl poate întrerupe conform standardelor aplicabile.
- 2P: aparatul are doi poli cuplați și acționați simultan.
- 2M: aparatul are o lățime de aproximativ 35,6 mm și ocupă două module standard în tabloul electric.
