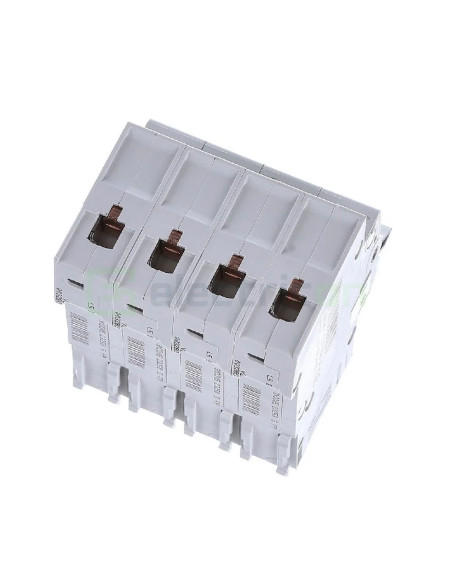

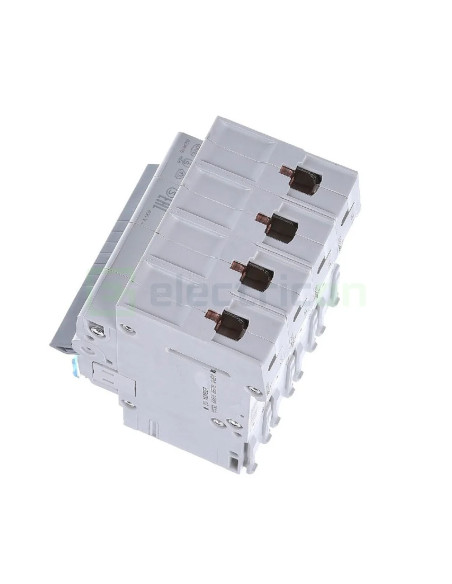

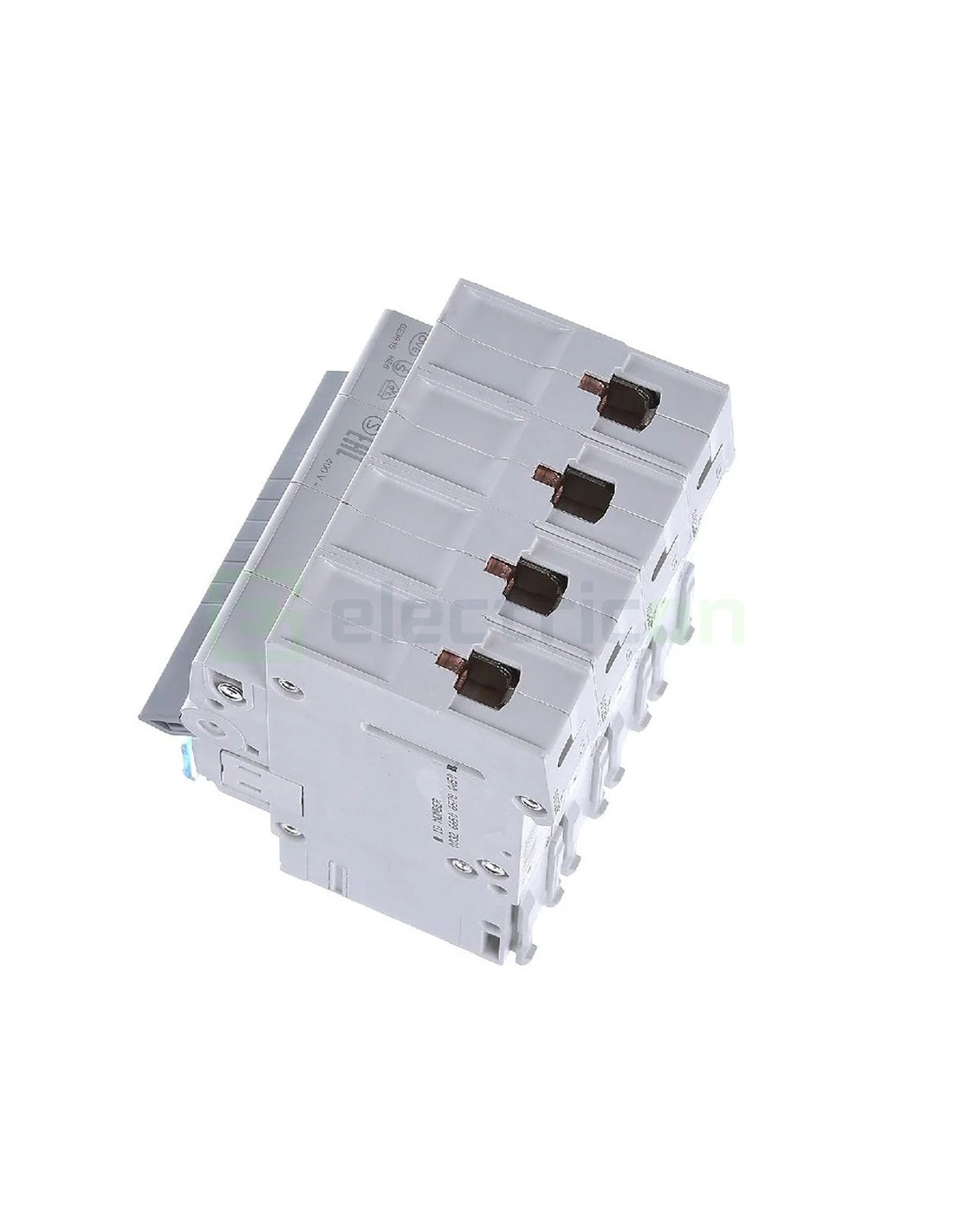

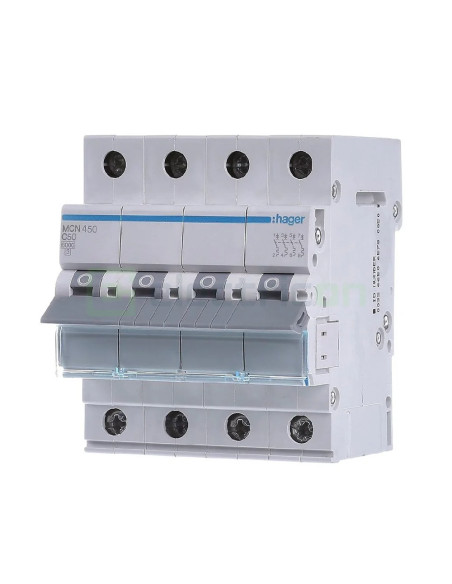

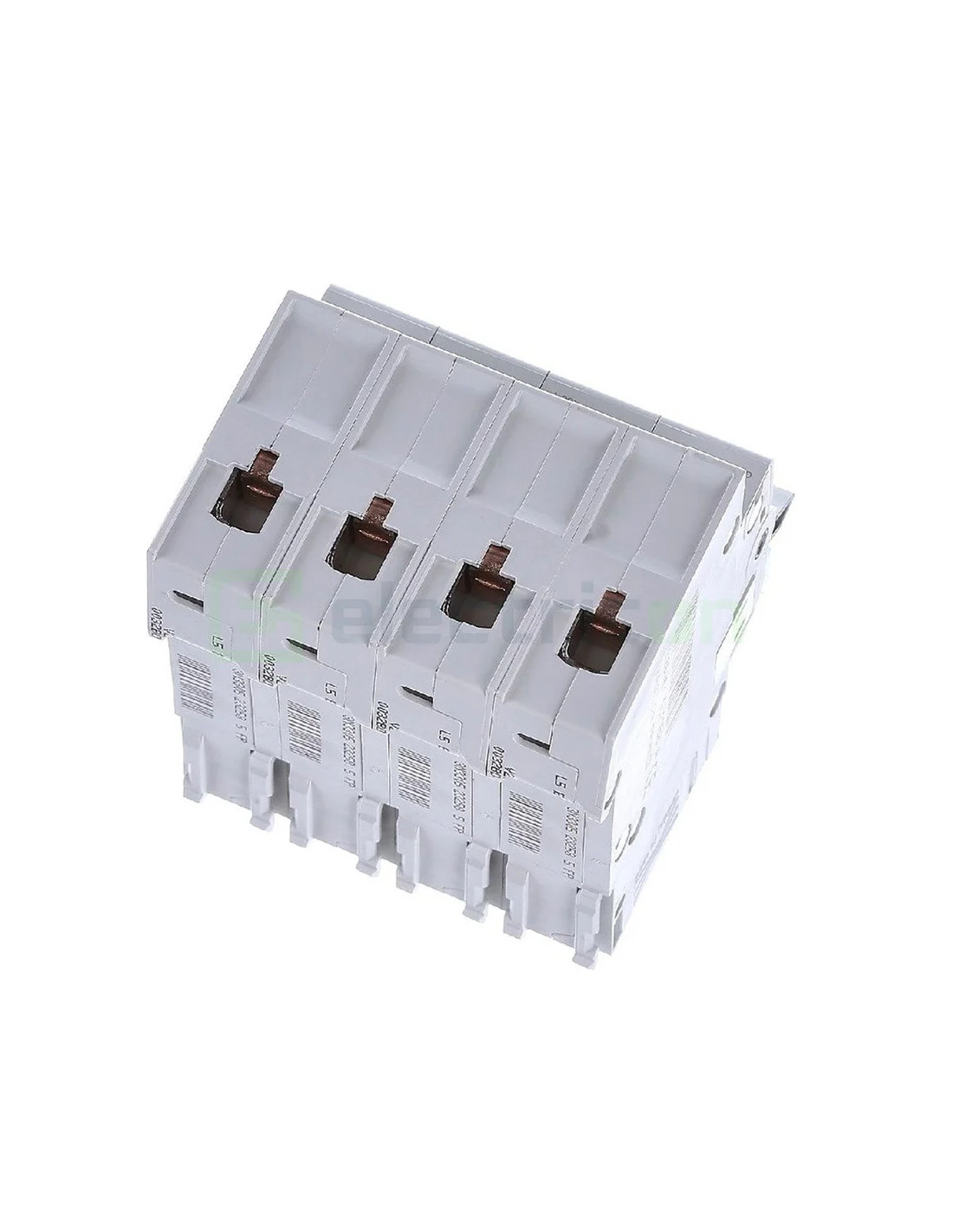

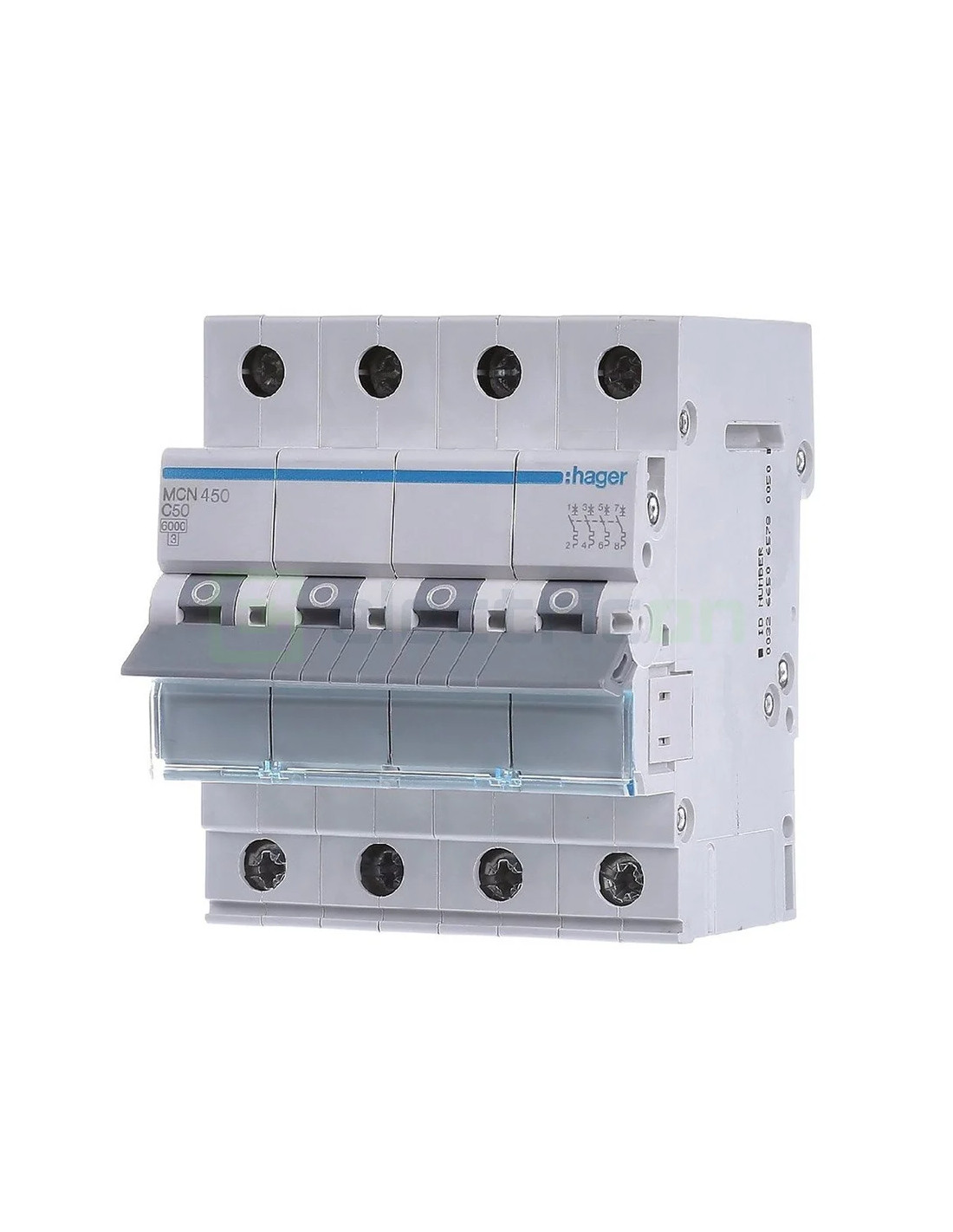

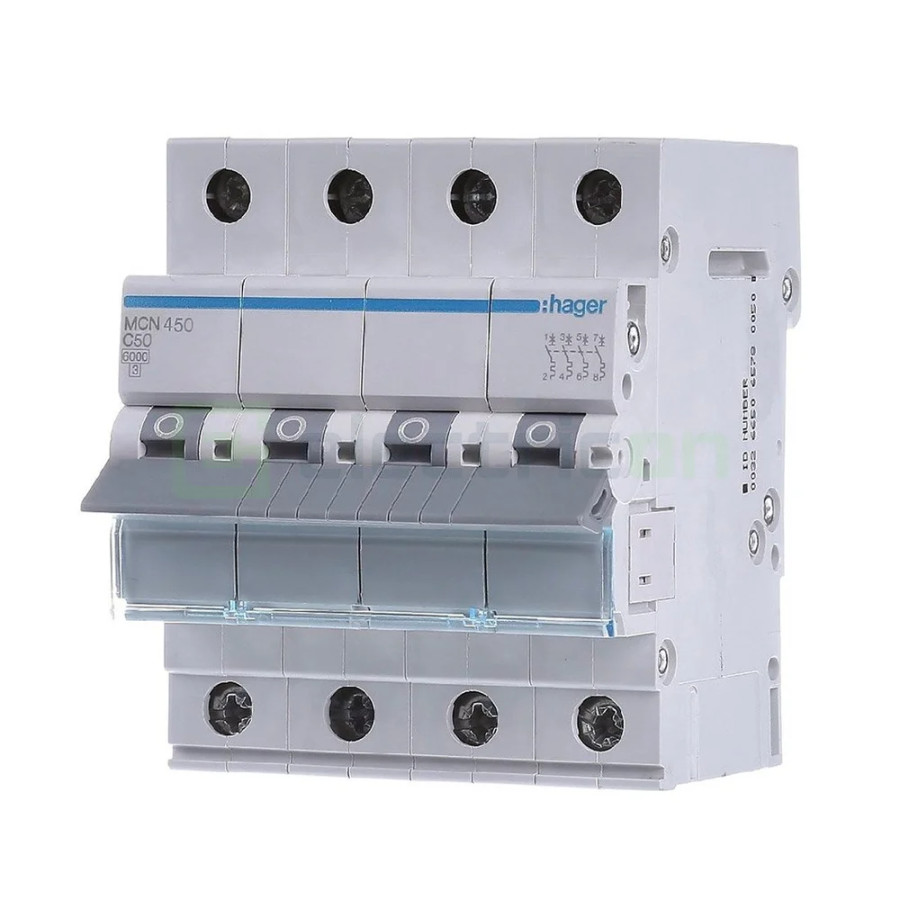

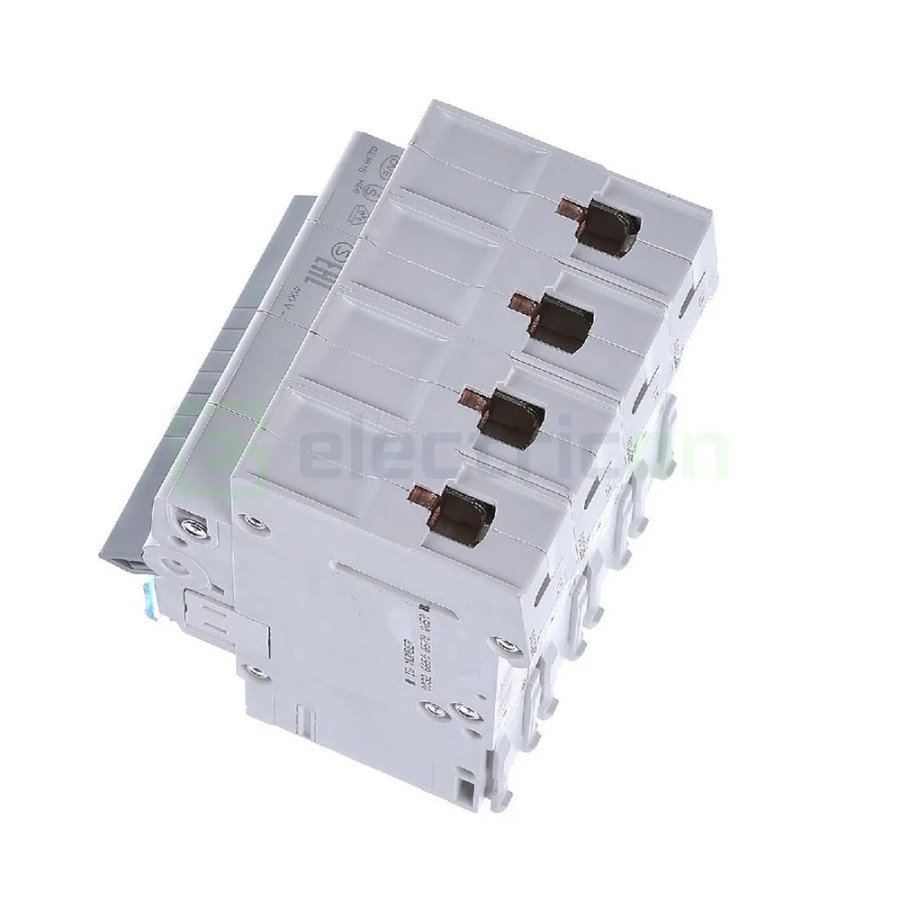

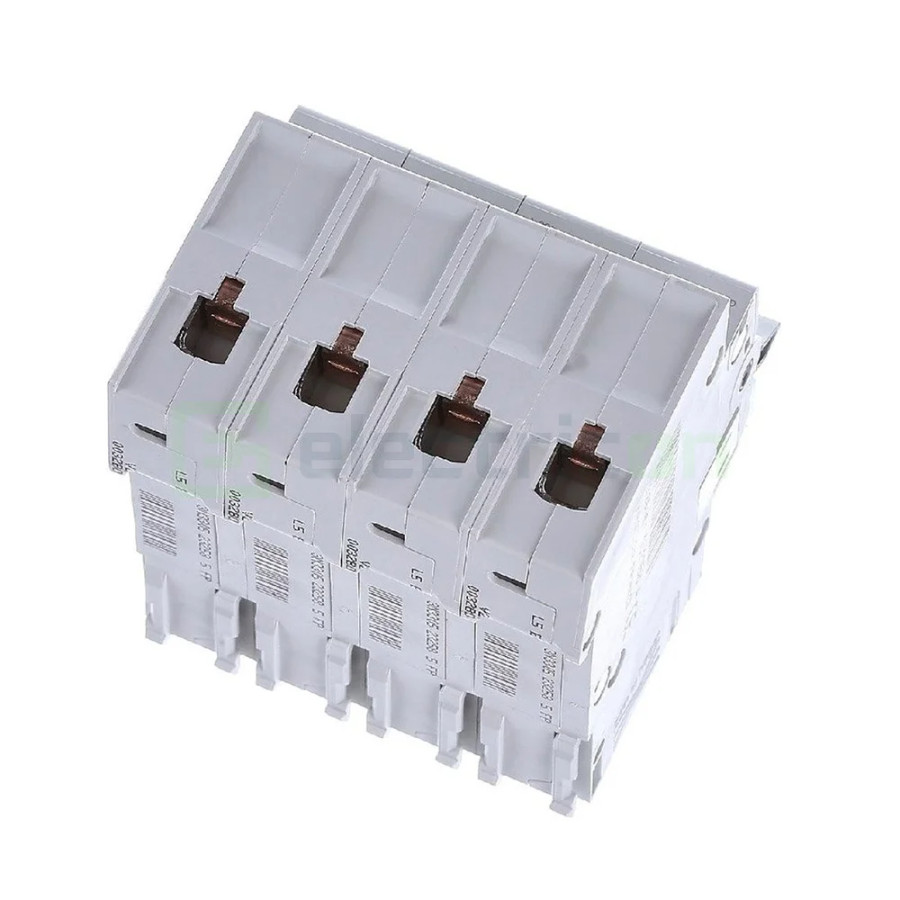

MCB - Siguranță automată - disjunctor - curba C 50A 6kA 4P 4M Hager MCN450

250,61 lei / buc

Capacitate de rupere

4,5 kA 6 kA 10 kA

Curbă declanșare

B C

Curent nominal

6 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Gama

MB MBN MBS QC MC MCN MHN MKN ML MLN MLS QC NBN NCN

Numar de poli

1P 1P+N 1P+N (1M) 1P+N (2M) 2P 3P 3P+N (4M) 4P

QuickConnect

Da Nu

*Include TVA

In stoc

Termen estimat de livrare: 1 - 2 zile lucratoare

MCB - Siguranță automată - disjunctor - curba C 50A 6kA 4P 4M Hager MCN450

Hager MCN450 este o siguranță automată MCB modulară cu 4 poli pentru protecția circuitelor electrice la suprasarcină și scurtcircuit, având următoarele funcții și caracteristici importante:

Protecție la suprasarcină
Protecție la scurtcircuit
Declanșare automată la supracurent
Configurație 4P
Conectare cu șurub

Cantitate	Pret / buc	Economisesti
1 buc	250,61 lei	-
12 buc+	248,10 lei	30,07 lei
60 buc+	245,60 lei	300,73 lei
108 buc+	243,09 lei	811,98 lei

Cod Produs: MCN450

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

72.80 lei x 4 luni

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 50 A
Numar de poli: 4P
Tip montaj: șină DIN
Grad de Protecție IP: IP20
Gama: MCN
Tip: MCB
Curbă declanșare: C
Tensiune nominală: 400 V
Frecvență: 50/60 Hz
Tip conexiune: Bornă cu șurub
Număr module: 4M
Capacitate de rupere: 6 kA
Tensiune nominală de ținere la impuls (Uimp): 4 kV
Secțiune conductor la borne: 1–25 mm² flexibil
1–35 mm² rigid
Familia: Hager M
Garanție persoană juridică: 12 luni
Garanție persoană fizică: 24 luni
QuickConnect: Nu
Busbar compatibil: Furcă

Cod MCN450

cod EAN13 3250614311659

Descriere

Siguranță automată Hager MCN450 – curba C, 50 A, 6 kA, 4P, 4M

Hager MCN450 face parte din familia Hager M și din gama de siguranțe automate Hager MCN. Aparatul asigură protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor și utilizează borne cu șurub pentru conectarea conductorilor.

Modelul Hager MCN450 are un curent nominal de 50 A, curbă C, capacitate nominală de rupere de 6 kA, configurație 4P și ocupă patru module în tabloul electric.

Funcțiile disjunctorului Hager MCN450 explicate simplu

MCB: este un disjunctor miniatural care protejează circuitul împotriva supracurenților.
Protecție la suprasarcină: intervine când curentul rămâne peste valoarea admisă suficient de mult timp.
Protecție la scurtcircuit: mecanismul magnetic produce declanșarea rapidă la apariția unui curent de defect ridicat.
Curba C: permite vârfuri temporare de curent mai mari înainte de declanșarea magnetică decât curba B.
Curent nominal 50 A: reprezintă valoarea de referință pentru funcționarea modelului MCN450. Alegerea trebuie corelată cu conductorul și cu sarcina protejată.
Capacitate de rupere 6 kA: indică valoarea nominală a curentului de scurtcircuit pe care aparatul îl poate întrerupe conform IEC 60898-1.
4P: disjunctorul are patru poli cuplați și acționați simultan.
4M: aparatul ocupă patru module în tabloul electric.
Conectare cu șurub: conductorii sunt fixați mecanic în bornele aparatului.

Citește mai departe

Întrebări frecvente

Intrebari frecvente

Ce este un MCB și ce protejează?

Un MCB (Miniature Circuit Breaker) este o siguranță automată care protejează conductoarele și circuitul împotriva suprasarcinilor și scurtcircuitelor. La suprasarcină intervine declanșarea termică, iar la un curent mare de scurtcircuit intervine rapid declanșarea magnetică. După eliminarea cauzei declanșării, aparatul poate fi rearmat.

Care este diferența dintre suprasarcină și scurtcircuit?

Suprasarcina apare când prin circuit circulă, pentru o anumită perioadă, un curent mai mare decât curentul nominal. MCB-ul răspunde prin declanșarea termică: cu cât curentul este mai mare, cu atât timpul de declanșare scade. Ca reper, pentru MCB-urile uzuale de până la 63 A, la aproximativ 1,45 × In aparatul trebuie să declanșeze în timpul convențional de maximum o oră. La scurtcircuit, curentul crește mult mai rapid și intervine declanșarea magnetică. Pragul magnetic depinde de caracteristică: aproximativ 3–5 × In pentru B și 5–10 × In pentru C.

Ce înseamnă capacitatea de rupere exprimată în kA?

Capacitatea de rupere arată curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în condițiile prevăzute de standard. De exemplu, 6 kA înseamnă 6000 A, iar 10 kA înseamnă 10.000 A. Valoarea aleasă trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul în care este instalat aparatul. Capacitatea de rupere nu reprezintă curentul normal de funcționare al circuitului.

Ce înseamnă numărul de poli la un MCB?

Numărul de poli indică modul în care MCB-ul întrerupe conductoarele active ale circuitului. Un aparat 1P protejează și întrerupe un singur conductor. La 1P+N, un pol asigură protecția la supracurent, iar neutrul este comutat simultan. Un MCB 3P întrerupe simultan cele trei conductoare de fază ale unui circuit trifazat, iar la 3P+N este comutat și neutrul. Configurația se alege după tipul circuitului și modul în care trebuie realizată întreruperea.

Ce caracterizează MCB-urile Hager din această selecție?

MCB-urile Hager din această selecție includ game cu capacitate de rupere de 6 kA sau 10 kA, caracteristici B, C, K sau L și configurații de la 1P până la variante multipolare. În funcție de serie, aparatele pot avea conexiuni clasice cu șurub, borne Biconnect sau sistem QuickConnect. De aceea, la alegere trebuie verificat codul și gama exactă, nu doar curentul nominal.

Ce trebuie verificat când aleg un MCB Hager?

Verifică curentul nominal In, caracteristica de declanșare, capacitatea de rupere, numărul de poli și numărul de module. Apoi verifică tipul bornelor și bara de distribuție compatibilă. La gamele Hager QuickConnect, compatibilitatea mecanică și electrică a barei trebuie verificată după seria și codul exact al aparatului.

Cum verific compatibilitatea unui MCB Hager cu barele și accesoriile?

Compatibilitatea se verifică după gama și codul exact al MCB-ului. Două aparate Hager cu același curent nominal și aceeași caracteristică pot utiliza borne sau bare diferite. În funcție de serie, bara compatibilă poate fi de tip Furcă, Pin sau QuickConnect, iar accesoriile trebuie să fie prevăzute pentru configurația de poli și familia aparatului.

Ce înseamnă caracteristica C la Hager MCN450?

Hager MCN450 are caracteristica C. Declanșarea magnetică instantanee intervine, conform caracteristicii, aproximativ între 5 și 10 × In. La In = 50 A, domeniul magnetic este aproximativ 250–500 A. Caracteristica B are domeniul aproximativ 3–5 × In. Alegerea caracteristicii trebuie corelată cu sarcina, curenții de pornire și condițiile de declanșare ale circuitului.

Ce înseamnă configurația 4P la Hager MCN450?

Hager MCN450 are configurația 4P. Configurația 4P are patru poli cuplați mecanic și întrerupe simultan patru conductoare active ale circuitului, fiind utilizată în configurații trifazate în care se întrerupe și conductorul neutru.

Care sunt caracteristicile principale ale Hager MCN450?

Hager MCN450 are curent nominal de 50 A, caracteristica C, capacitate de rupere de 6 kA, configurație 4P, 4 module.
