Trecere cabluri cu barieră foc E30-E90 - garnitură LS 90 (frezare Ø 35/32 mm) - Kaiser - 9459-02 – Sistem intumescent flexibil pentru etanșarea automată, rapidă și curată a tuburilor și conductelor de instalații în pereți rezistenți la foc.

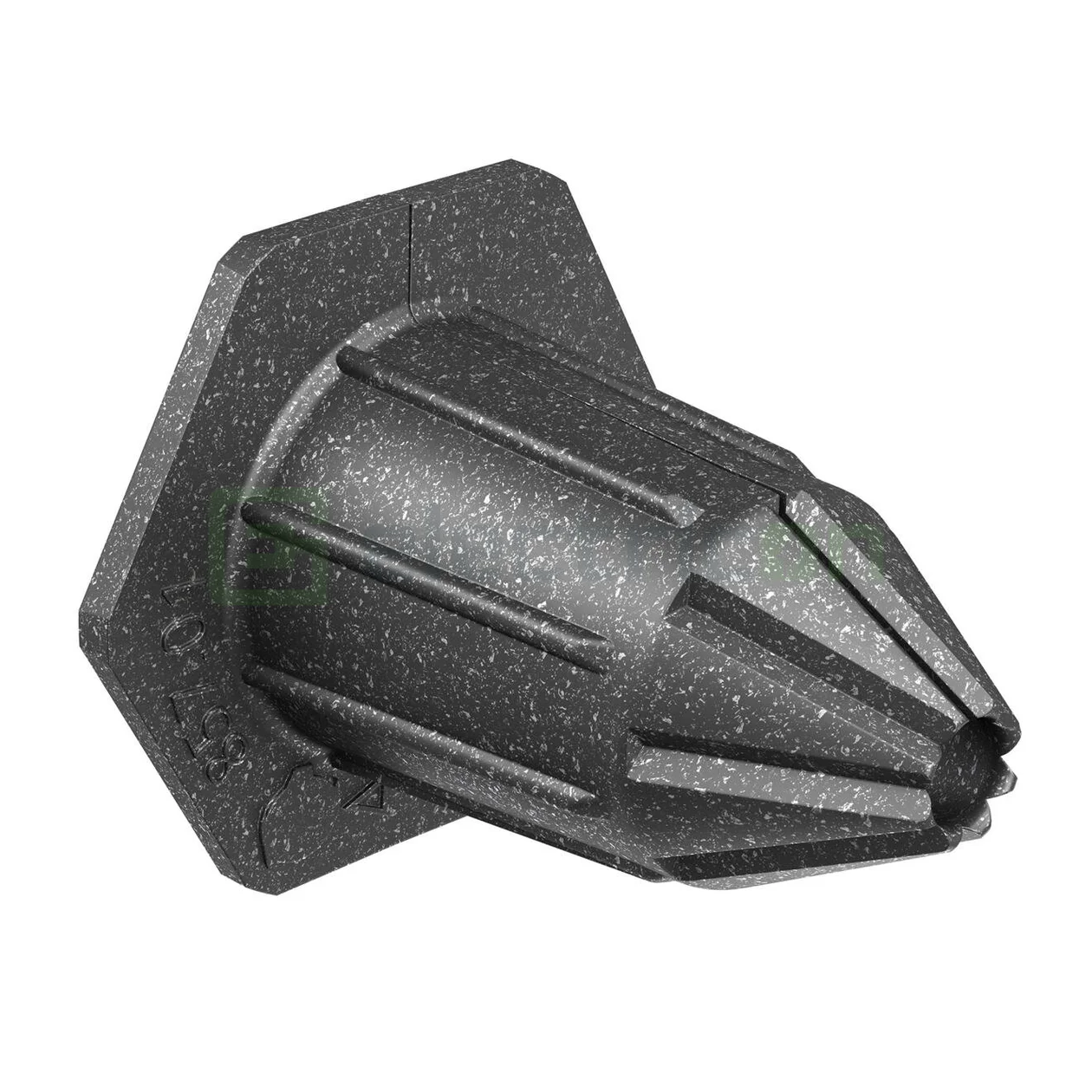

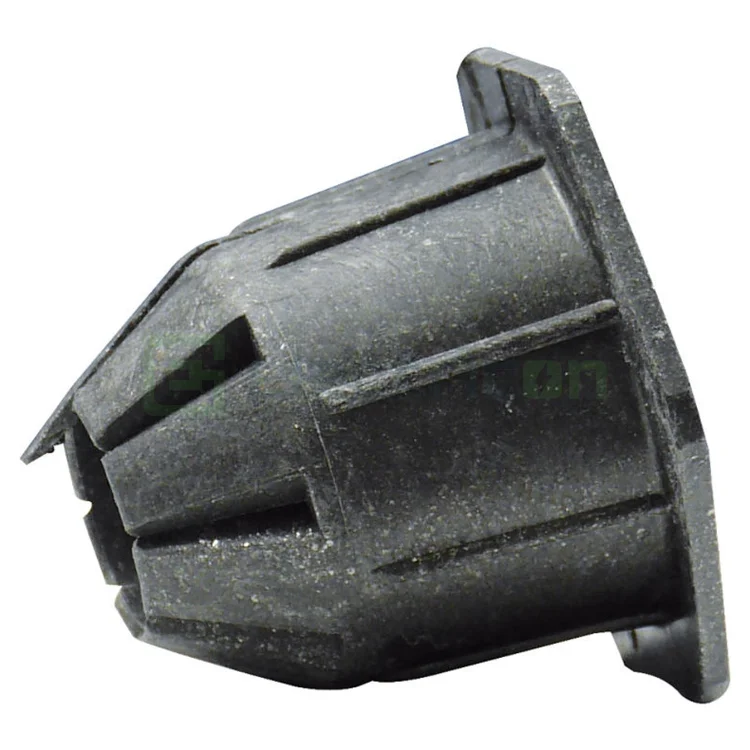

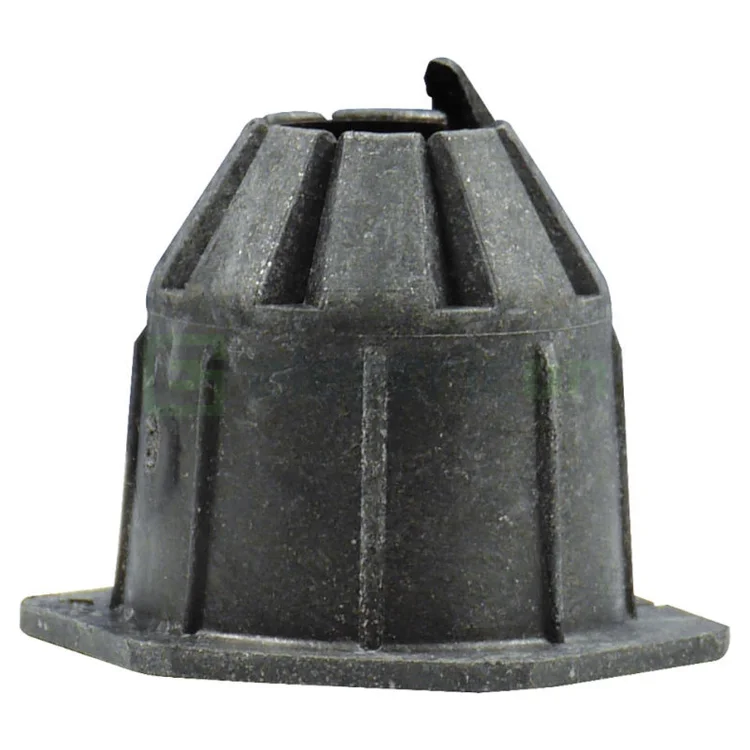

Kaiser RS 90 (Cod articol 9459-02) este un sistem de etanșare antifoc de înaltă siguranță, special dezvoltat pentru trecerea și izolarea tuburilor de instalații electrice prin pereți cu cerințe stricte de rezistență la foc din clasele EI30 până la EI90. Fabricat dintr-un material polimeric permanent flexibil, extrem de durabil și fără halogeni, acest manșon se bazează pe proprietăți intumescente avansate pentru a bloca în mod automat propagarea incendiilor, a flăcărilor și a gazelor de ardere prin canalele tehnice. Este proiectat pentru o deschidere de instalare de Ø 35 mm în pereți falși (gips-carton) sau Ø 32 mm în pereți masivi (zidărie/beton), oferind o barieră complet curată fără utilizarea spumelor sau a chiturilor rezistente la foc. Codul său EAN este 4013456536241.
Sistemul Kaiser RS 90 – Etanșare automată și adaptabilitate sporită în pereți uscați și masivi
Inovația majoră a sistemului de etanșare RS 90 constă în structura sa laterală secționată. Această caracteristică constructivă permite deschiderea facilă a garniturii și poziționarea ei direct în jurul tuburilor de instalații existente, oferind posibilitatea unei retehnologizări ulterioare nedeconstructive, fără demontarea traseelor deja trase. În momentul expunerii la temperaturi mari declanșate de un incendiu, miezul expandabil își mărește volumul autonom, sigilând ermetic spațiul gol dintre tub și structura peretelui. Pe lângă rolul de stop-foc certificat prin agremente tehnice europene (ETA) și DIBt, sistemul RS 90 asigură o izolare fonică excelentă de până la 76 dB și poate funcționa și ca un element de etanșare de rezervă atunci când tuburile sunt blocate suplimentar cu dopuri de etanșare Kaiser.
Avantajele sistemului de etanșare Kaiser RS 90 9459-02
- Etanșare fără materiale auxiliare: Garantează separarea camerelor împotriva fumului și flăcărilor fără utilizarea gipsului, chitului sau spumelor poliuretanice.
- Versatilitate de tubulatură: Proiectat pentru a găzdui și izola tuburi standard cu diametre exterioare de Ø 16 mm, Ø 20 mm și Ø 25 mm.
- Montaj curat în grup: Permite aranjarea în baterie pe direcție verticală sau orizontală, păstrând o distanță minimă între axe de doar 50 mm.
- Compatibilitate structurală: Aprobat pentru instalarea în pereți falși pe structură de lemn (F30-F90), gips-carton, zidărie din cărămidă sau beton masiv.
Specificații tehnice Kaiser RS 90 9459-02
| Cod producător |
9459-02 |
| Cod EAN |
4013456536241 |
| Producător |
Kaiser (Germania) |
| Gama de produse |
Conduit sealing system RS 90 |
| Clasă rezistență la foc |
EI30 - EI90 (compartimentare automată a spațiului) |
| Fără halogeni (Halogen-free) |
Da |
| Aprobări tehnice naționale/europene |
ETA-17-0449, DIBt Z19.53-2531 |
| Izolație fonică |
Până la 76 dB (în pereți cu izolare acustică) |
| Diametru frezare perete fals (gips) |
35 mm |
| Diametru frezare perete masiv (zidărie) |
32 mm |
| Grosime minimă a peretelui suport |
100 mm |
| Diametru tuburi compatibile |
Ø 16 mm, Ø 20 mm, Ø 25 mm |
| Unitate de ambalare (bax dispatch) |
10 / 100 bucăți |
| Greutate netă (estimată) |
55 g |
| Greutate brută (greutatea finală) |
61.6 g |
Ghid de asamblare și instalare în pereți de gips-carton (pereți falși)
Pasul 1: Realizați o deschidere circulară cu diametrul de Ø 35 mm în plăcile de gips-carton utilizând o freză dedicată.
|
Pasul 2: Deschideți garnitura RS 90 pe lungime prin fanta laterală și poziționați-o ferm pe mantaua tubului copex.
|
Pasul 3: Împingeți ambele flanșe laterale ale garniturii direct în interiorul orificiului până la obținerea unei compartimentări curate.
|
Montaj multiplu: Pentru treceri de tuburi paralele, poziționați garniturile la o distanță minimă de interax de 50 mm.
|
Etape de instalare în pereți masivi (Zidărie / Beton)
Pasul 1: Executați o gaură de trecere uniformă cu diametrul de Ø 32 mm utilizând un burghiu convențional în peretele solid.
|
Pasul 2: Deschideți fanta laterală a manșonului, aplicați-o strâns pe tub și introduceți ansamblul ferm în deschiderea realizată.
|
Pasul 3: Atașați plăcuța de identificare solicitată oficial în dreptul trecerii tehnologice pentru certificare.
|
Rezultat: Identificarea vizibilă și marcatul conform al sistemului de trecere a tubului, gata asigurat pe peretele antifoc.
|
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
