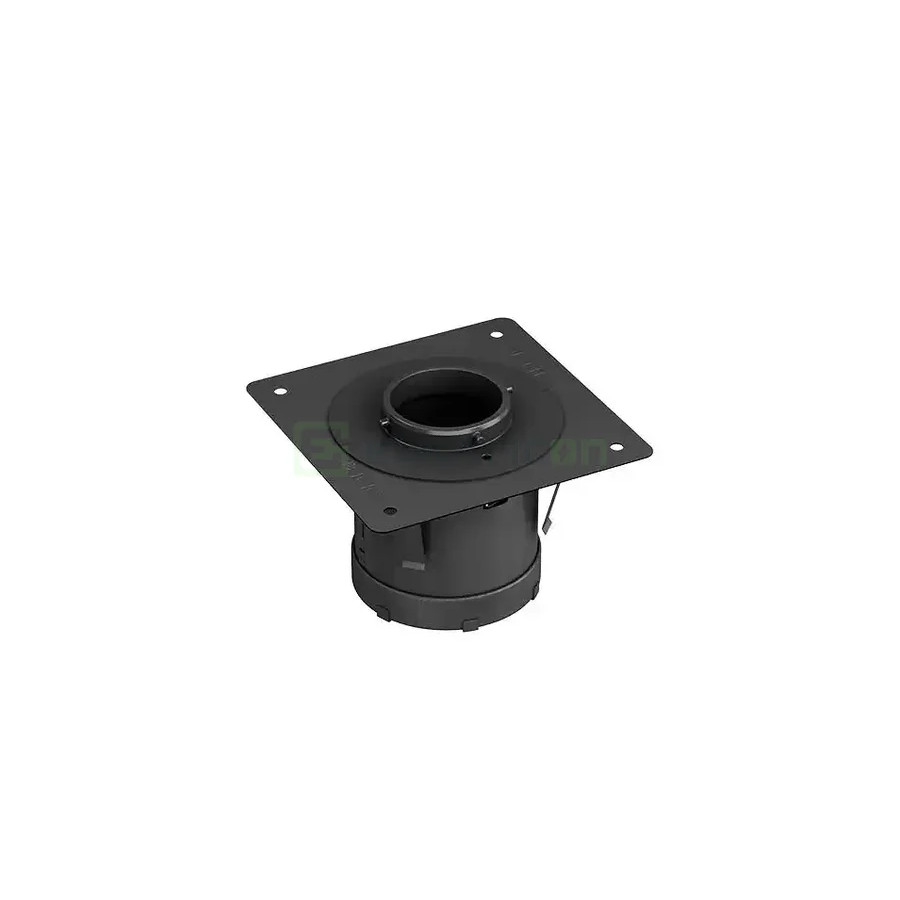

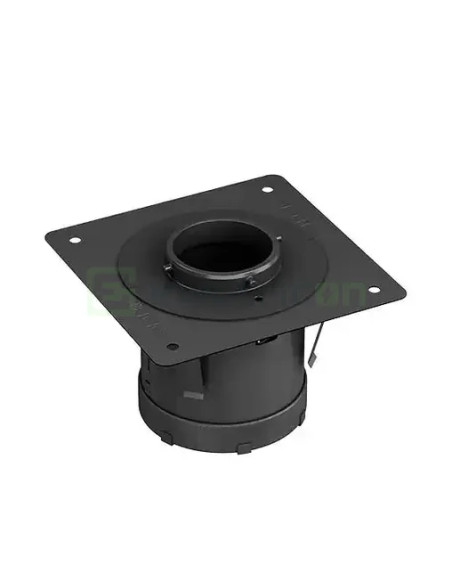

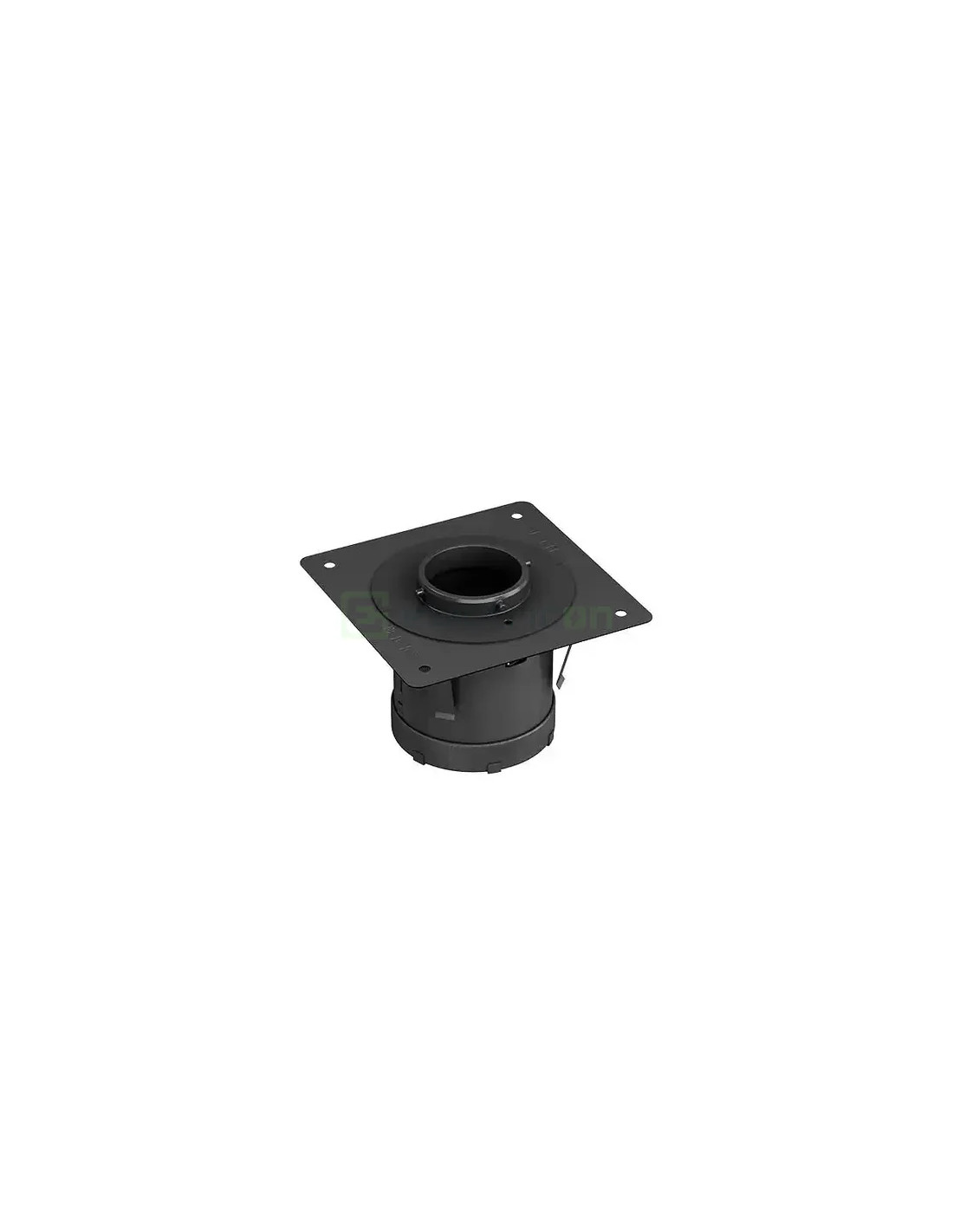

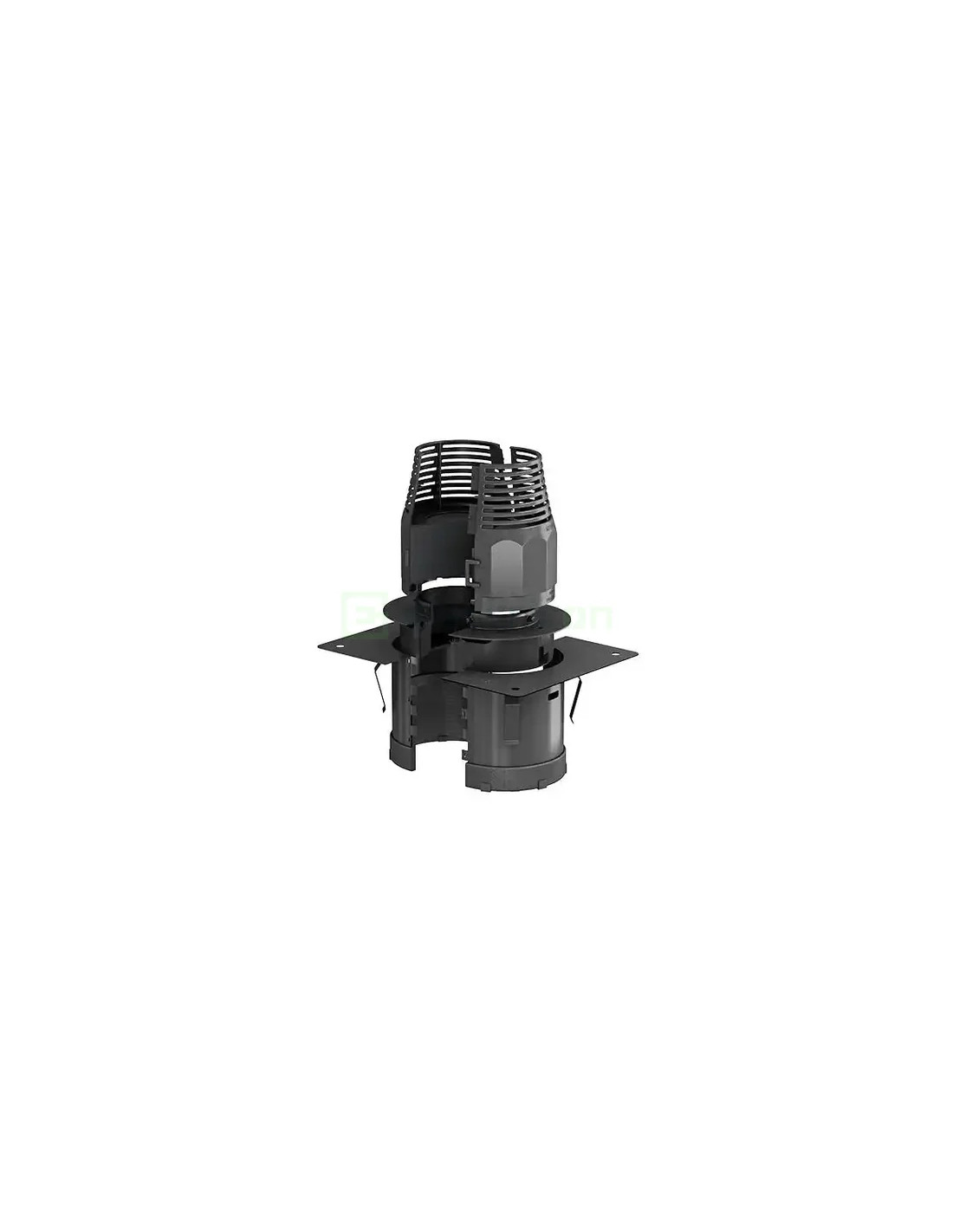

Sistem etanșare - DS 90/120 mm - pentru penetrare tavan, barieră stop-foc, Kaiser, 9459-06 – Soluție antifoc extinsă și etanșare automată la fum pentru mănunchiuri mari de cabluri și tuburi în planșee de beton.
Kaiser DS 90/120 mm (Cod articol 9459-06) este un sistem profesional de etanșare rezistent la foc, optimizat pentru trecerile colective prin tavan, proiectat să mențină clasa de securitate structurală a planșeelor între EI30 și EI90. Fabricat dintr-un compus polimeric intumescent avansat și complet fără halogeni, acest ansamblu blochează instantaneu propagarea incendiilor și a gazelor de ardere prin punctele de penetrare ale circuitelor electrice din plafoanele din beton sau beton celular. Sistemul oferă o capacitate interioară utilă mărită, fiind configurat pentru găuri carotate cu diametrul de 150 mm și grosimi de tavan de la 150 la 300 mm. Codul său EAN este 4013456544703.
Sistemul Kaiser DS 90/120 mm – Capacitate extinsă de cablare și modularitate certificată

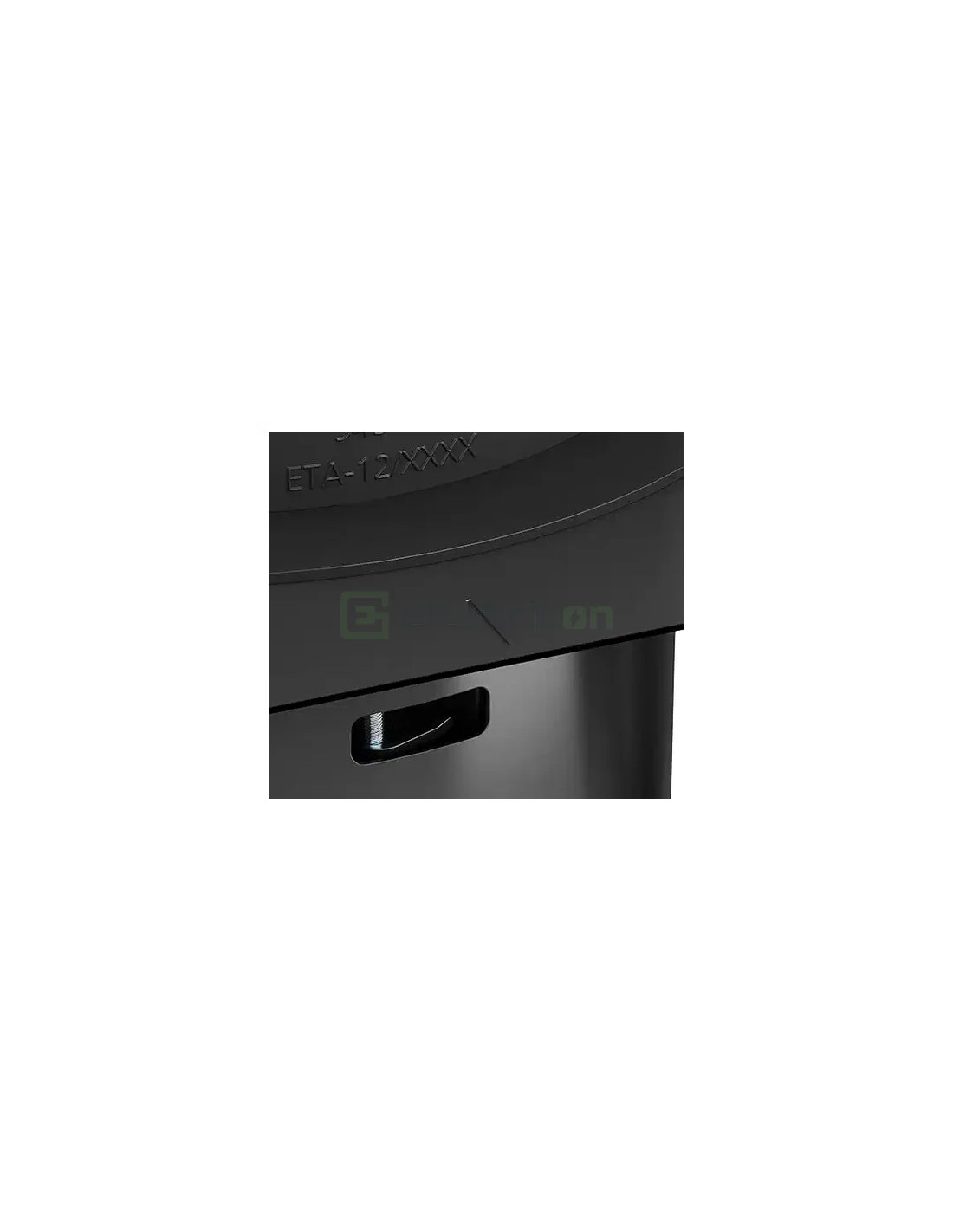

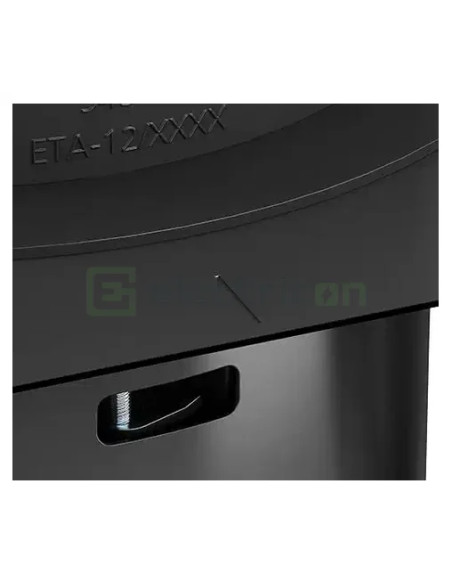

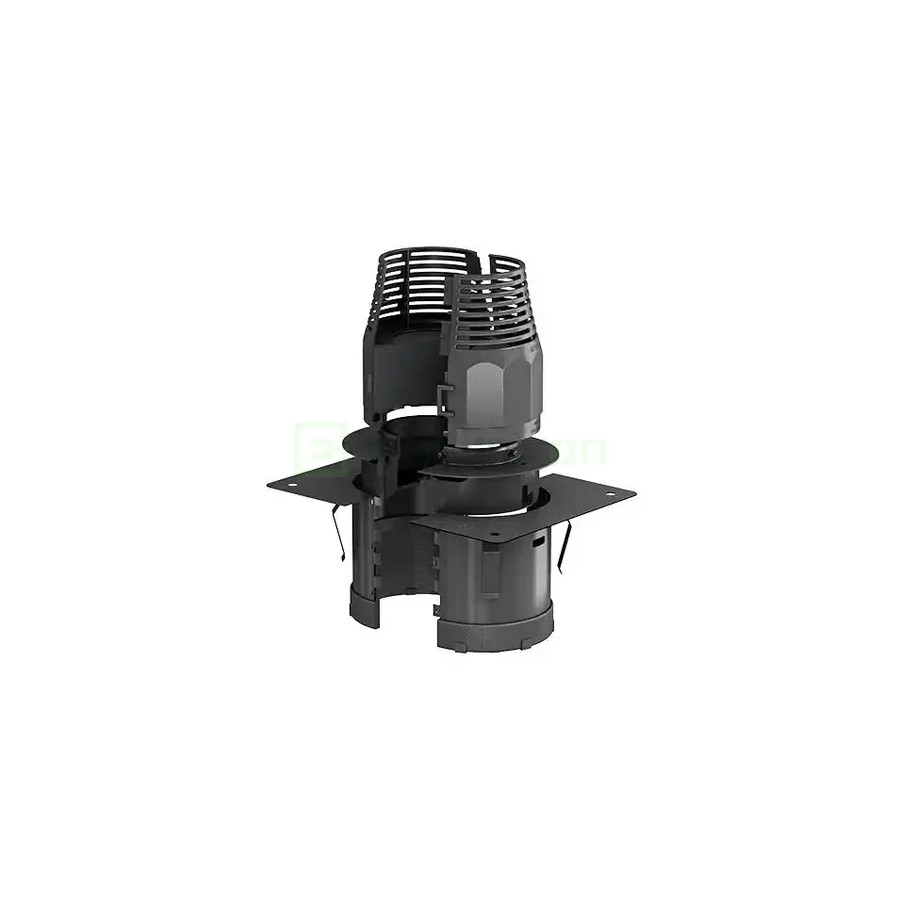

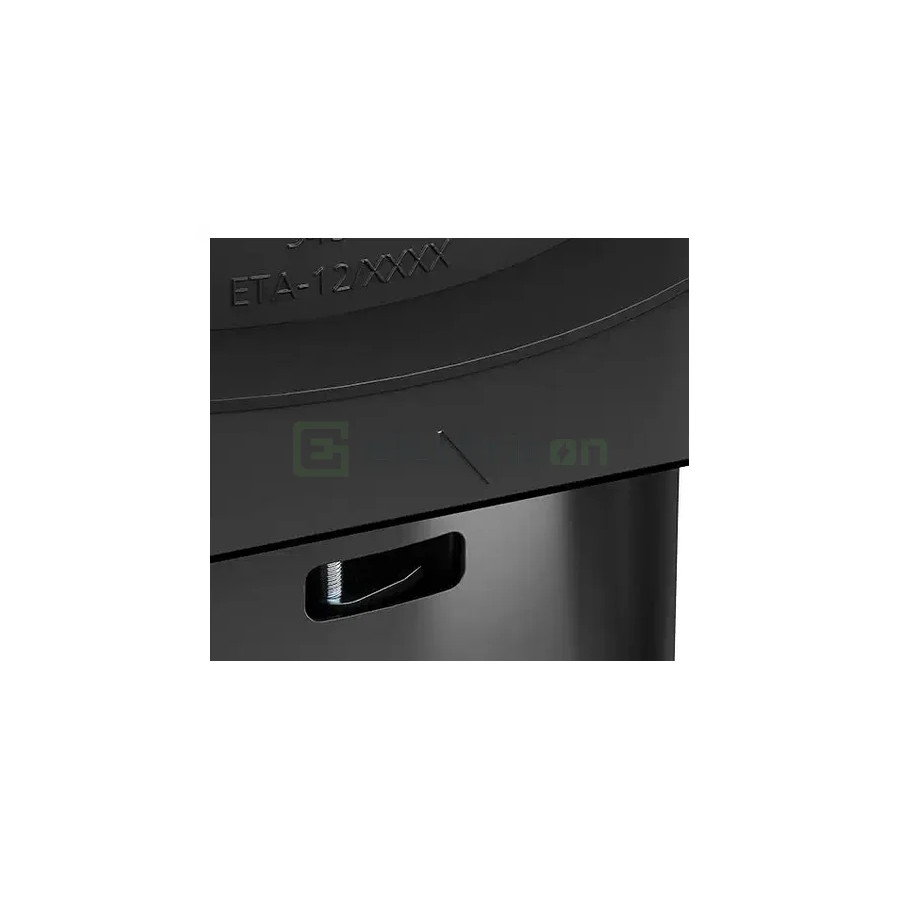

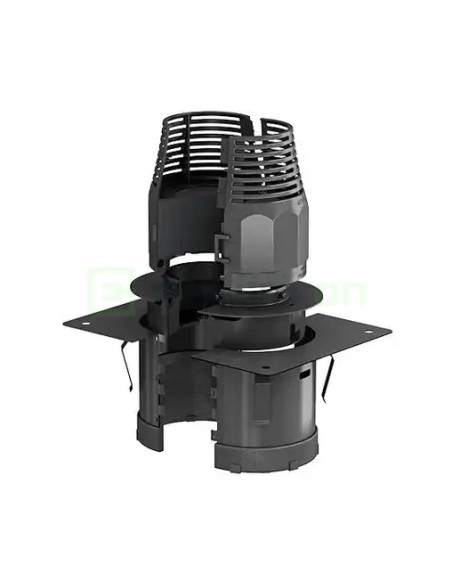

Marea inovație adusă de versiunea Kaiser 9459-06 este diametrul interior util generos de 74 mm, ideal pentru trecerea unor mănunchiuri dense de cabluri cu diametre de până la Ø29 mm și a tuburilor de protecție de dimensiuni mari, de până la Ø50 mm. Tehnologia de etanșare este complet automată, eliminând etapele secundare murdare sau costisitoare de chituire, mortare sau tencuire la fața locului. Manșonul principal este complet divizibil, oferind flexibilitatea montării ulterioare pe instalații deja existente fără demontarea conductorilor. Structura din oțel și arcurile de reținere integrate permit o fixare mecanică solidă și rapidă direct de pe partea superioară a planșeului, flanșa superioară asigurând o barieră estetică și complet etanșă la fum toxic.
Avantajele sistemului de etanșare extins Kaiser DS 90/120 mm
- Etanșare automată curată: Protejează împotriva focului și a fumului fără utilizarea materialelor de umplere sau a chiturilor.
- Capacitate volumetrică mare: Diametrul interior de 74 mm permite configurări mixte de cabluri groase (până la Ø29 mm) și tuburi rigide (până la Ø50 mm).
- Retehnologizare nedeconstructivă: Mecanismul divizibil se deschide simplu printr-o sfert de rotație pentru suplimentarea facilă de noi linii electrice.
- Grupare modulară: Permite montarea în baterie a mai multor unități paralele la o distanță minimă între axe de 205 mm.
Specificații tehnice Kaiser DS 90/120 mm 9459-06
| Cod producător |
9459-06 |
| Cod EAN |
4013456544703 |
| Producător |
Kaiser (Germania) |
| Gama de produse |
Ceiling penetration sealing systems DS 90 |
| Clasă rezistență la foc tavan |
EI30 - EI90 (conform standardelor ETA și DIBt) |
| Fără halogeni (Halogen-free) |
Da |
| Aprobări tehnice europene |
ETA-14/0159, Z-19.53-2188 |
| Diametru gaură carotată (Ø) |
150 mm |
| Grosime tavan permisă |
150 - 300 mm |
| Diametru util interior (maxim) |
74 mm |
| Capacitate tuburi admise (PVC/PE/PP) |
Până la Ø 50 mm |
| Capacitate cabluri mantă admise |
Până la Ø 29 mm |
| Unitate de ambalare |
1 bucăți |
| Greutate netă (estimată) |
510 g |
| Greutate brută (greutatea finală) |
571.2 g |
Ghid de asamblare și instalare în 4 pași
Pasul 1: Executați o gaură carotată cu diametrul extins de Ø 150 mm în planșeul de beton.
|
Pasul 2: Introduceți manșonul de instalare direct prin partea de sus a tavanului în spațiul decupat.
|
Pasul 3: Treceți mănunchiul de cabluri cu mantă sau tuburile copex prin interiorul manșonului metalic.
|
Pasul 4: Ajustați cilindrul de etanșare elastic în jurul cablurilor, împingeți-l în interior și securizați prin strângerea șuruburilor de fixare.
|
Procedură simplă pentru adăugarea ulterioară de cabluri (Retehnologizare)
Deblocați piesa elastică printr-o mișcare de un sfert de rotație spre stânga pentru eliberare rapidă.
|
Deschideți elementul, adăugați noile linii electrice sau de date și restrângeți cilindrul printr-un sfert de rotație spre dreapta.
|
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
