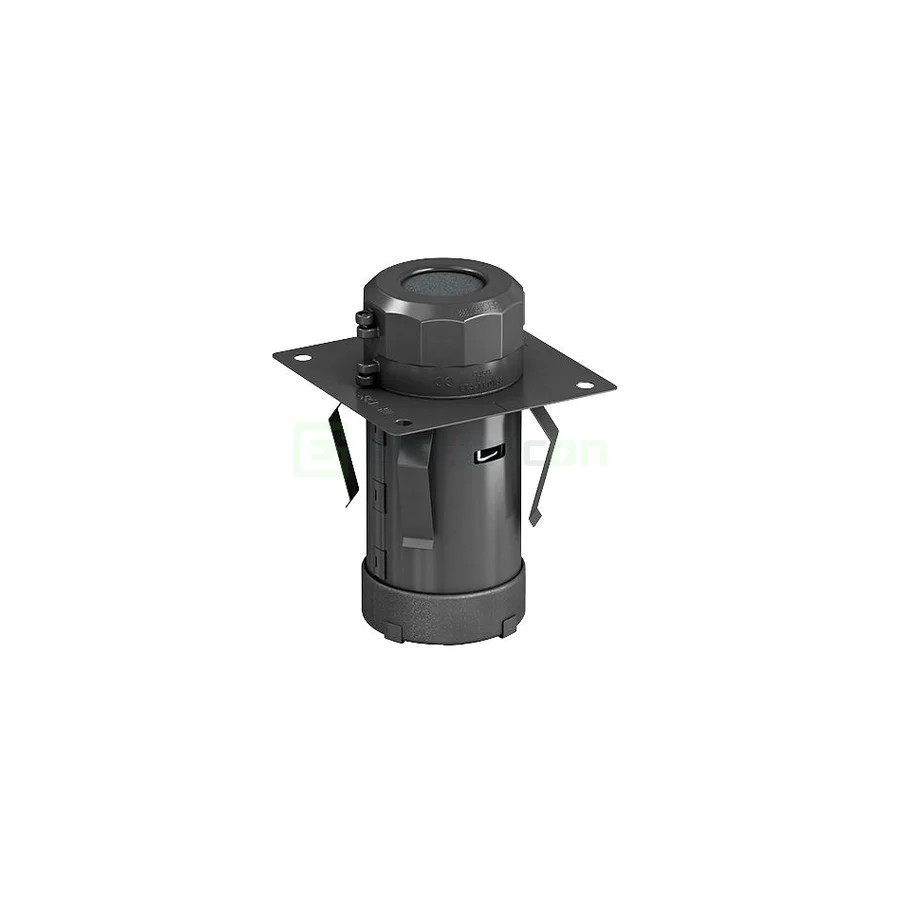

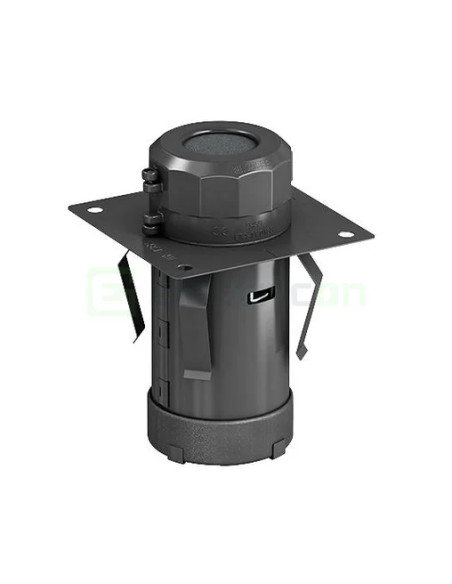

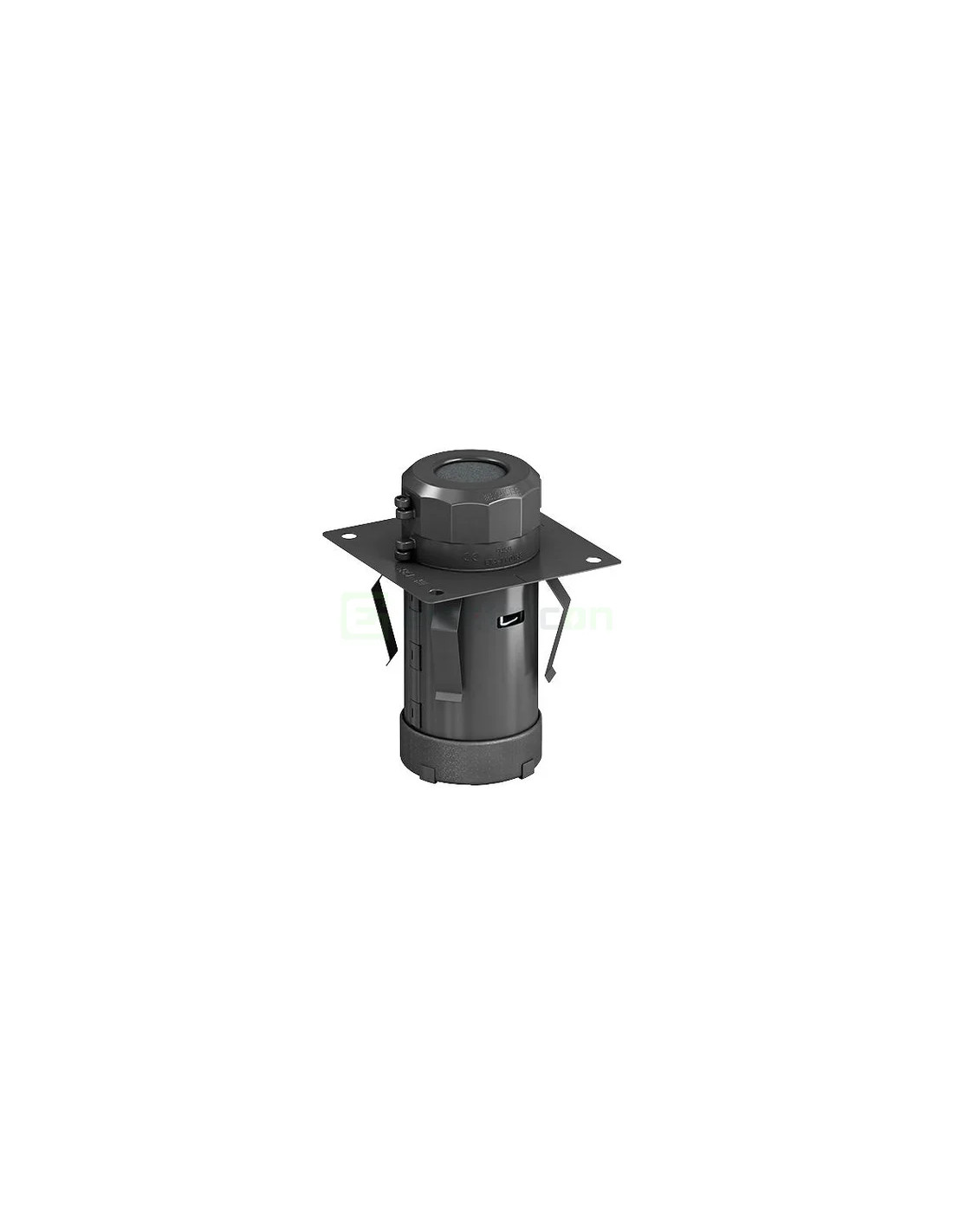

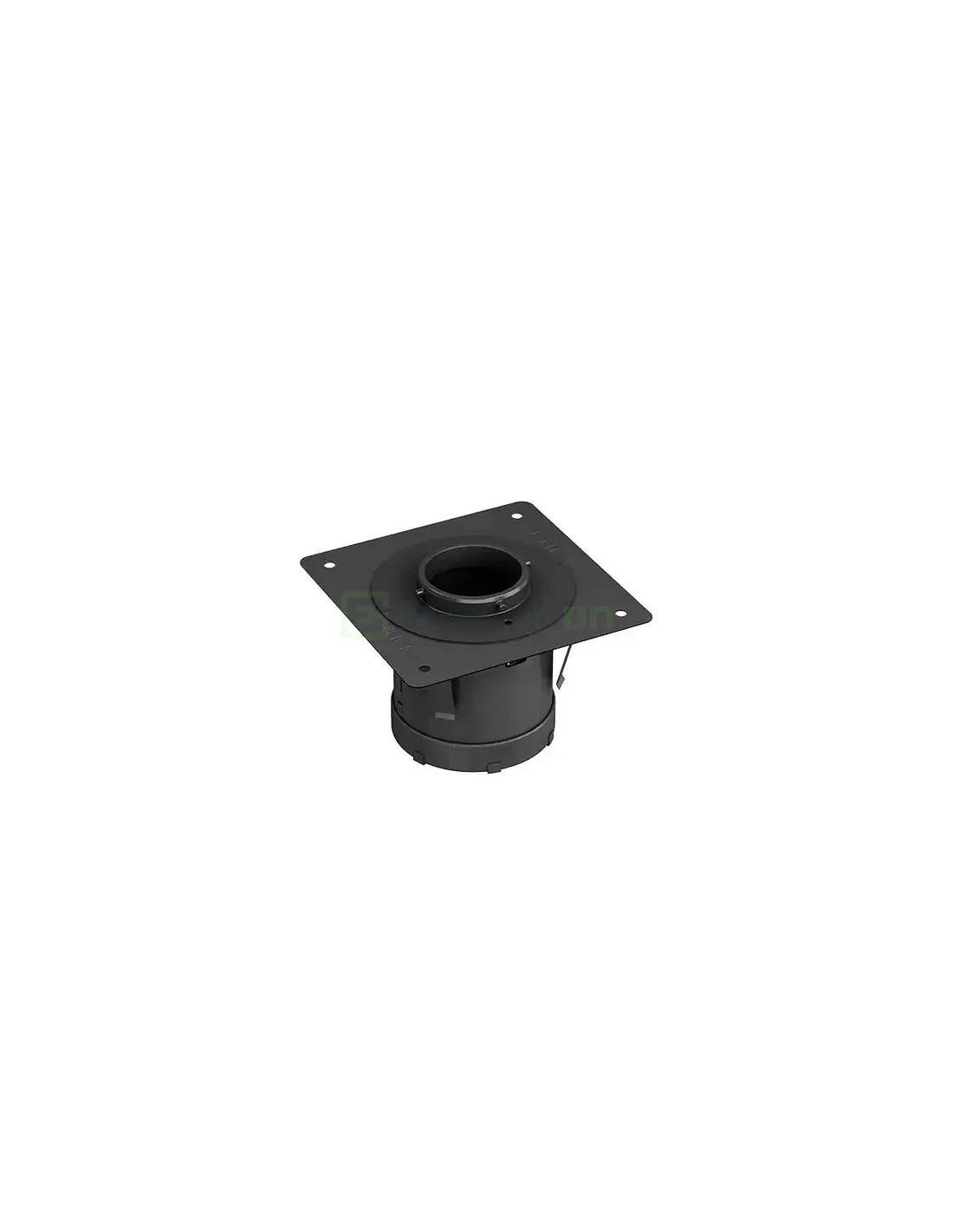

Sistem etanșare - DS 90/74 mm - pentru penetrare tavan, barieră stop-foc, Kaiser, 9459-05 – Barieră antifoc și etanșare automată la fum pentru treceri de cabluri și tuburi în plafoane de beton.
Kaiser DS 90/74 mm (Cod articol 9459-05) este un sistem profesional de etanșare pentru penetrarea tavanelor, special conceput pentru a menține clasa de rezistență la foc a planșeelor între EI30 și EI90. Fabricat dintr-un material intumescent de înaltă performanță și complet fără halogeni, acest sistem previne răspândirea focului și a gazelor de ardere prin trecerile de cabluri și tuburile de instalații electrice din plafoanele de beton sau beton celular. Trecerea asigură o compartimentare curată, fiind optimizată pentru găuri carotate cu diametrul de 100 mm și grosimi de tavan cuprinse între 150 și 300 mm. Codul său EAN este 4013456544697.
Sistemul Kaiser DS 90 – Protecție vizibilă și retehnologizare fără distrugeri

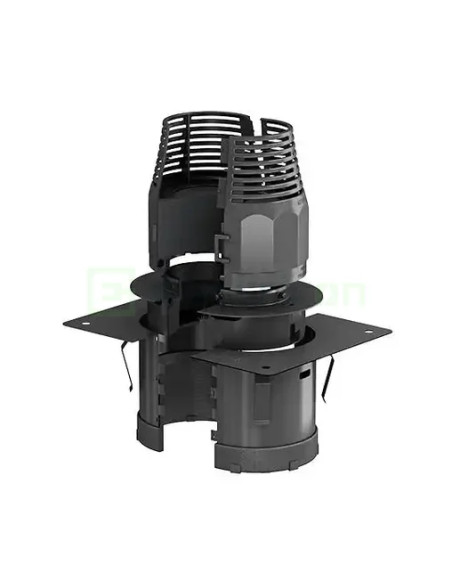

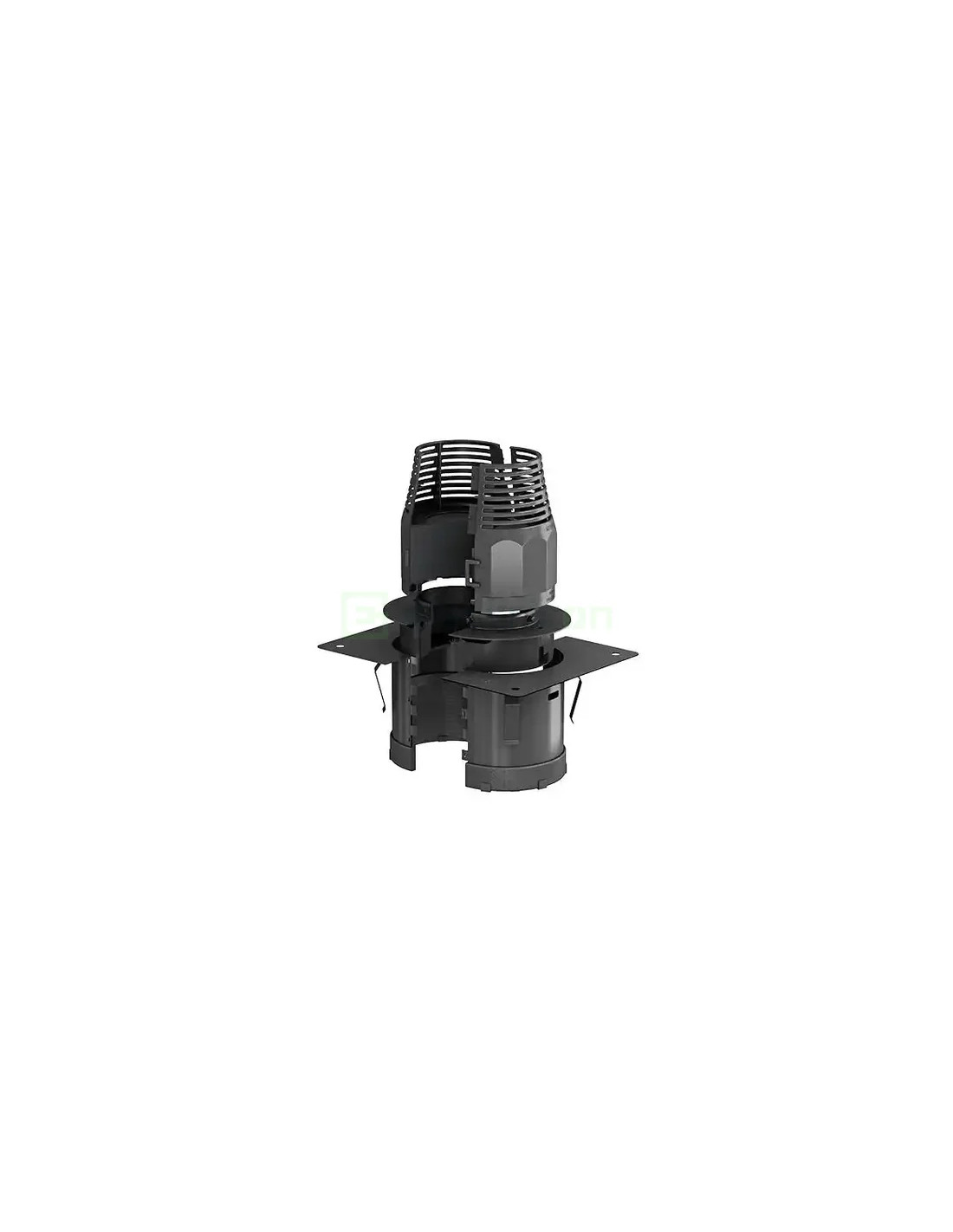

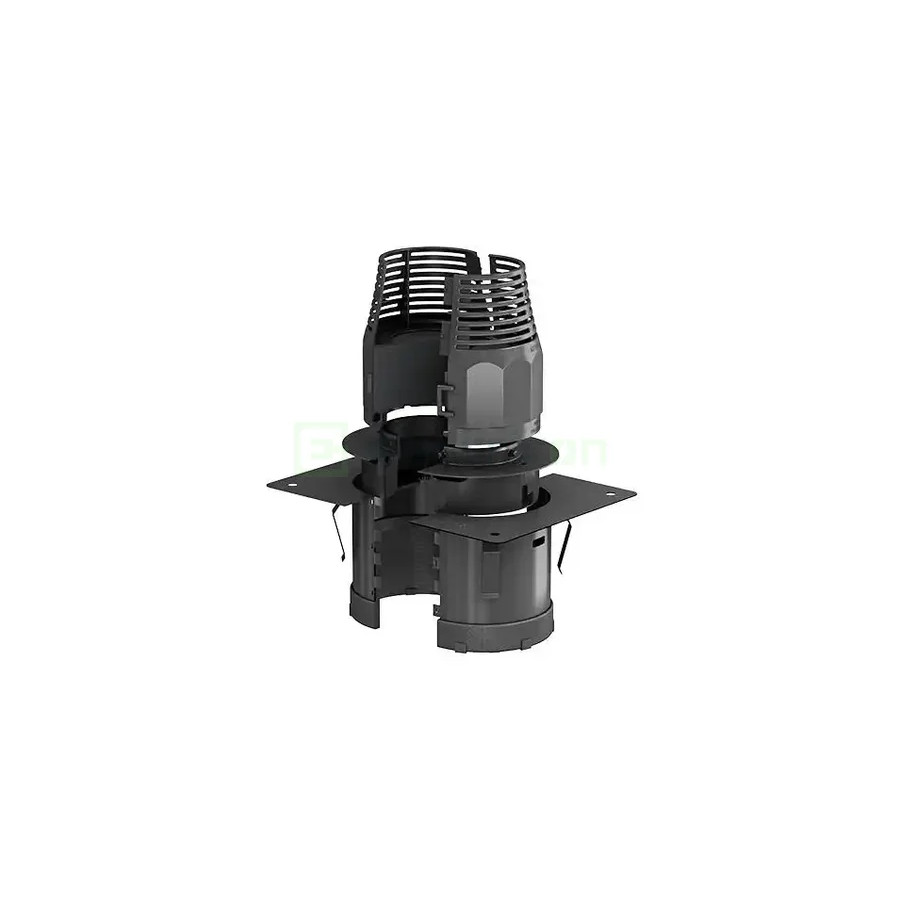

Inovația sistemului Kaiser DS 90/74 mm constă în capacitatea sa de etanșare automată, eliminând necesitatea chituirii, tencuirii sau a altor operațiuni laborioase de umplere la fața locului. Manșonul de instalare este complet divizibil, o caracteristică esențială ce permite atât echiparea inițială flexibilă, cât și adăugarea ulterioară de noi cabluri (retehnologizare nedeconstructivă) direct prin tavan. În caz de incendiu, materialul izolator își mărește volumul rapid, blocând ermetic spațiul intern din jurul cablurilor de până la Ø15 mm sau a tuburilor de protecție de până la Ø40 mm. Ansamblul include flanșe de etanșare ce asigură o separare vizibilă, curată și complet etanșă la fum, instalarea realizându-se rapid exclusiv prin partea superioară a planșeului.
Avantajele sistemului de etanșare Kaiser DS 90/74 mm
- Etanșare automată: Izolează termic și oprește fumul fără a necesita mortare sau chituri speciale de protecție.
- Configurare mixtă permisă: Suportă introducerea simultană a mănunchiurilor de cabluri și a tuburilor de instalații (PVC, PE, PP).
- Modificări ulterioare simple: Designul divizibil permite deschiderea printr-o sfert de rotație pentru adăugarea de noi circuite.
- Aranjare compactă în grup: Permite gruparea mai multor sistem paralele la o distanță minimă de axă de doar 125 mm.
Specificații tehnice Kaiser DS 90/74 mm 9459-05
| Cod producător |
9459-05 |
| Cod EAN |
4013456544697 |
| Producător |
Kaiser (Germania) |
| Gama de produse |
Ceiling penetration sealing systems DS 90 |
| Clasă rezistență la foc tavan |
EI30 - EI90 (conform certificărilor ETA și DIBt) |
| Fără halogeni (Halogen-free) |
Da |
| Aprobări și certificări |
ETA-14/0159, Z-19.53-2189 |
| Diametru gaură carotată (Ø) |
100 mm |
| Grosime tavan permisă |
150 - 300 mm |
| Diametru util interior manșon |
40 mm |
| Capacitate tuburi (PVC, PE, PP) |
Până la Ø 40 mm |
| Capacitate cabluri mantă |
Până la Ø 15 mm |
| Unitate de ambalare |
1 bucată |
| Greutate netă (estimată) |
320 g |
| Greutate brută (greutatea finală) |
358.4 g |
Ghid de asamblare și instalare în 4 pași
Pasul 1: Executați o gaură carotată cu diametrul de Ø 100 mm în planșeul de beton.
|

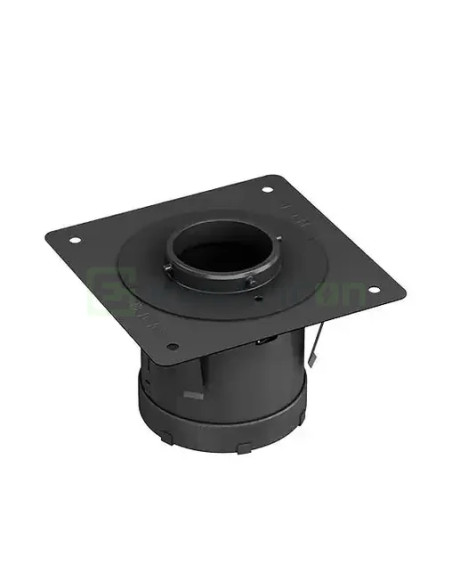

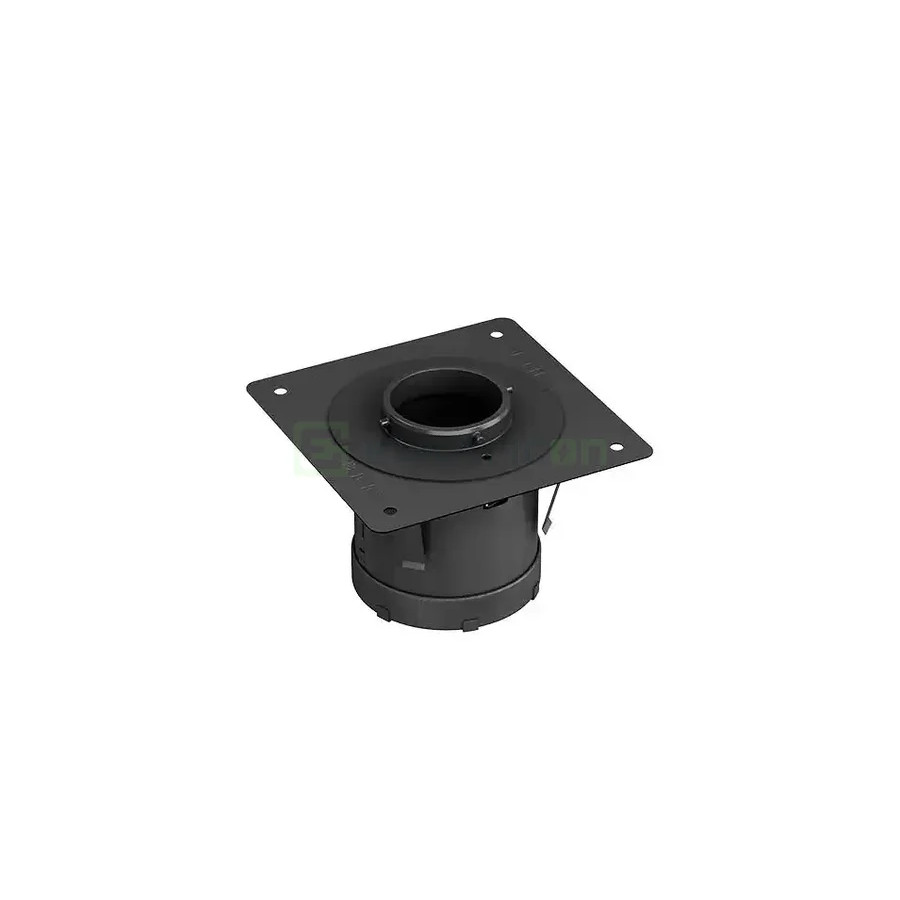

Pasul 2: Introduceți manșonul de instalare direct de pe partea superioară a tavanului în deschidere.
|
Pasul 3: Trageți cablurile cu mantă și/sau tuburile copex de instalație direct prin manșonul inserat.
|
Pasul 4: Poziționați cilindrul de etanșare în jurul cablurilor, introduceți-l în manșon și strângeți ferm șuruburile plăcii.
|
Procedură simplă pentru adăugarea ulterioară de cabluri (Retehnologizare)
Slăbiți elementul de etanșare rotindu-l cu un sfert de tură spre stânga pentru a-l debloca.
|
Deschideți, îndepărtați elementul elastic, introduceți noile cabluri și apoi fixați la loc cilindrul printr-o sfert de tură la dreapta.
|
Garanție
| Garanție persoane juridice |
1 an |
| Garanție persoane fizice |
2 ani |
