Sistem etanșare - DS 90/120 mm - garnitură antifoc pentru penetrări perete/tavan, Kaiser, 9459-04 – Soluție intumescentă extinsă cu montaj baionetă pentru izolarea curată a mănunchiurilor dense de cabluri și tuburi.
Kaiser DS 90 / 120 mm (Cod articol 9459-04) este un sistem profesional de etanșare tip doeză, special proiectat pentru compartimentarea tehnică și izolarea antifoc a trecerilor de cabluri și tuburi în pereți cu cerințe din clasele EI30 până la EI90. Realizat dintr-un material expandabil de înaltă calitate și complet fără halogeni, acest dispozitiv oprește automat extinderea flăcărilor și a fumului rece sau fierbinte prin deschiderile structurale, fără a necesita spume sau chituri auxiliare. Sistemul este proiectat pentru un diametru de tăiere standard de 120 mm, oferind o capacitate volumetrică generoasă ideală pentru toate ramurile tehnologiei clădirilor. Codul său unic EAN este 4013456537156.
Sistemul Kaiser DS 90/120 mm – Gestionare mixtă extinsă și flexibilitate totală la retehnologizare

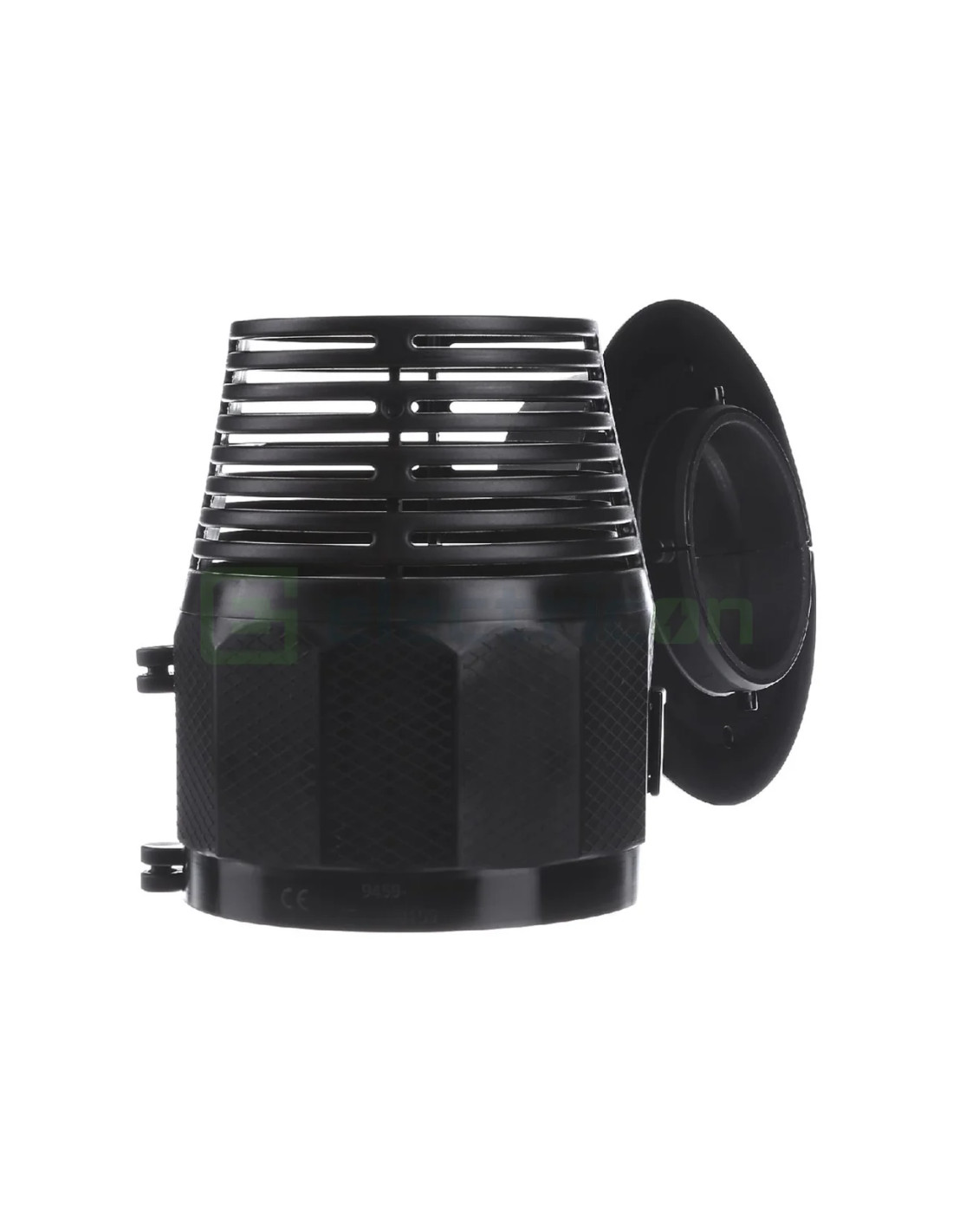

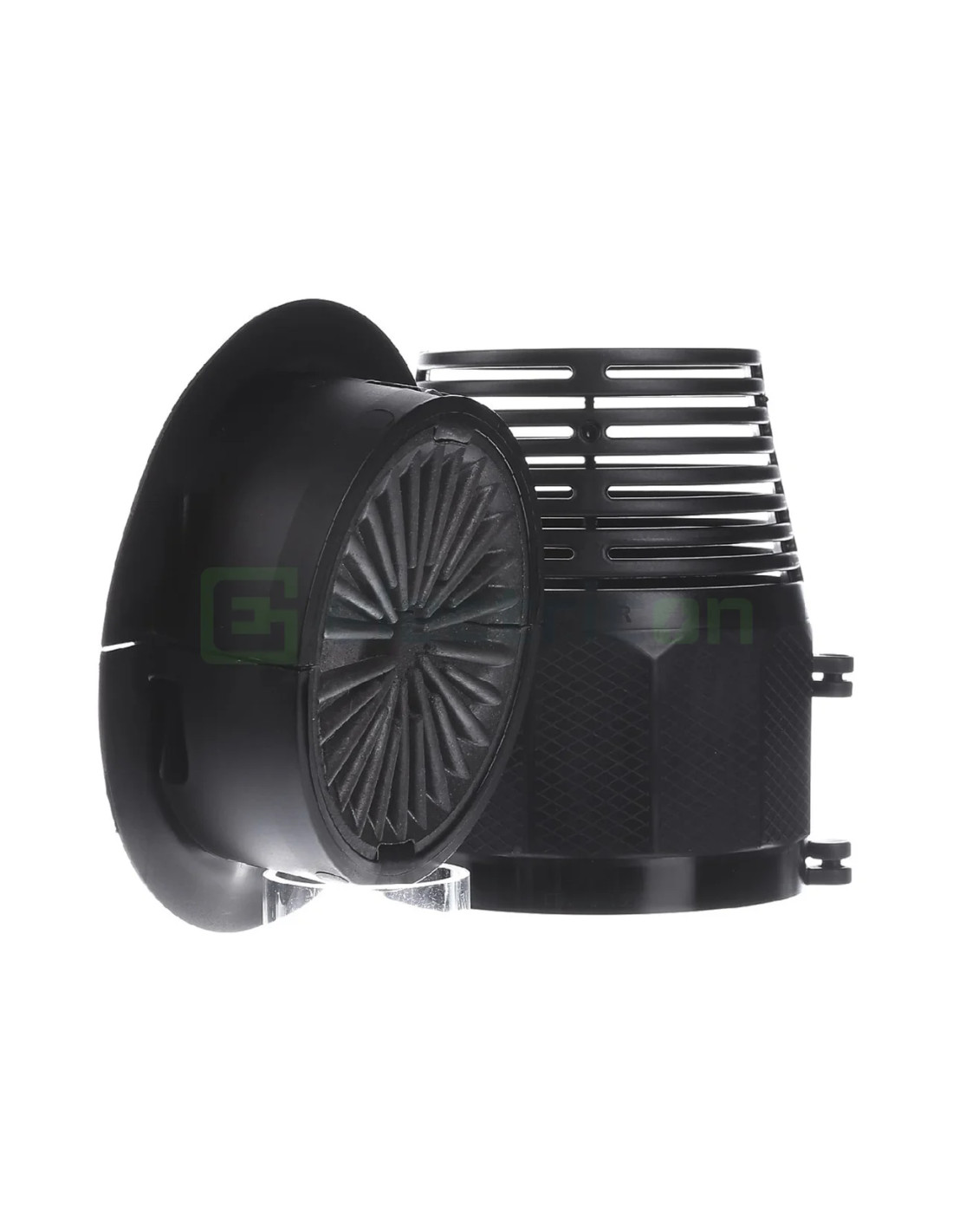

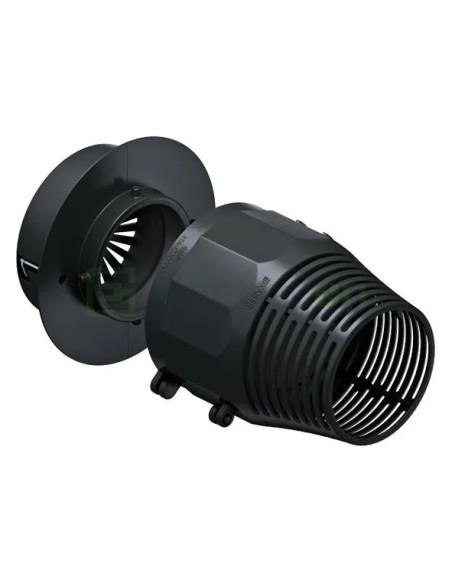

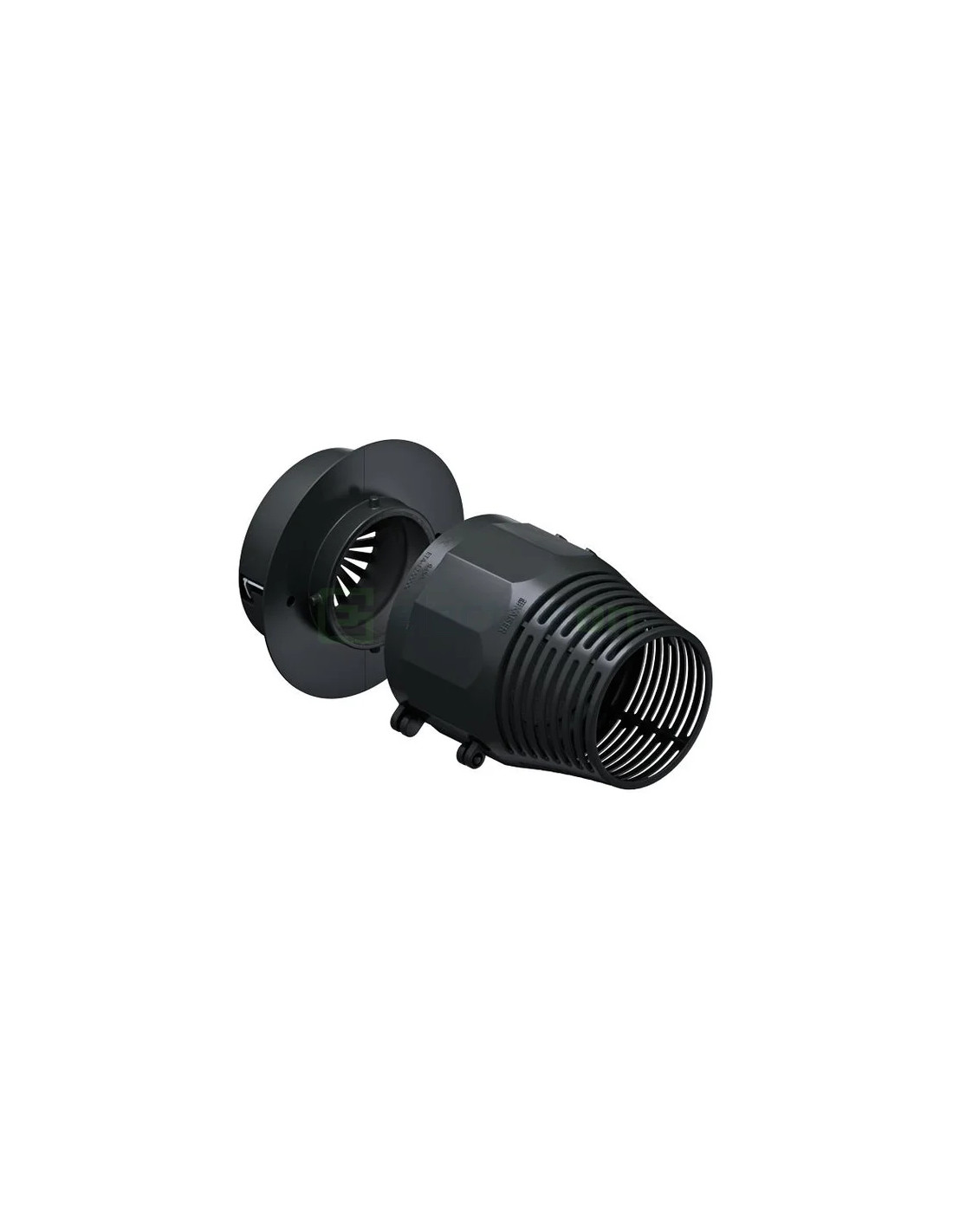

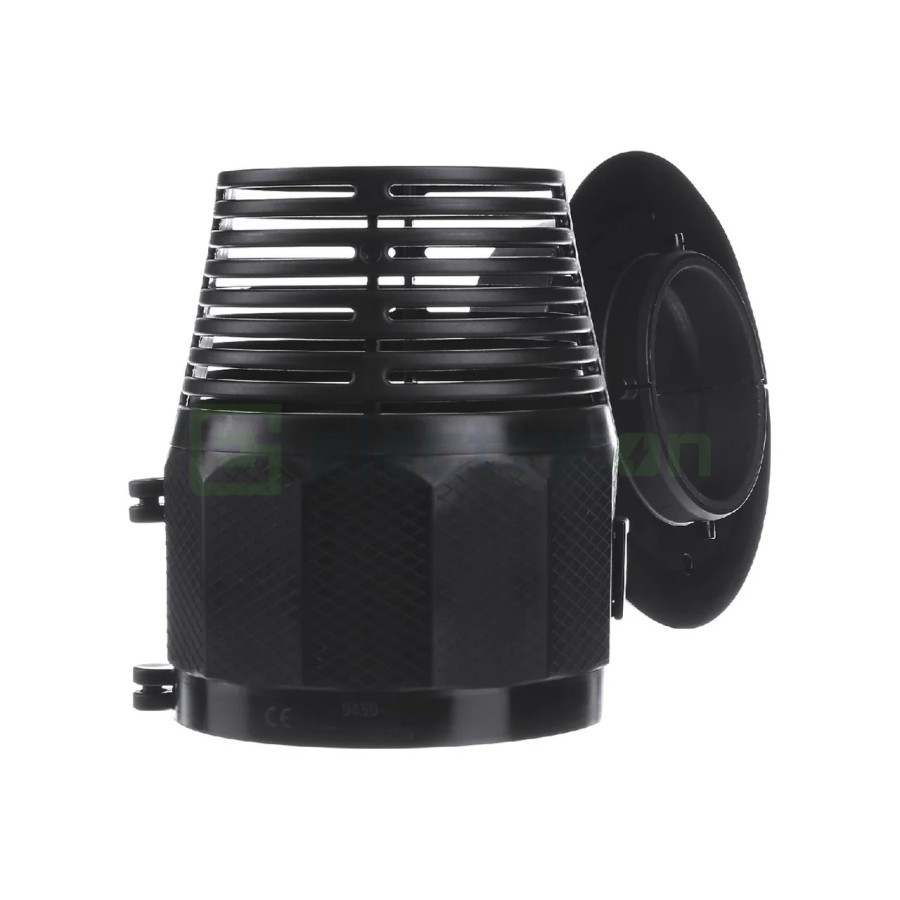

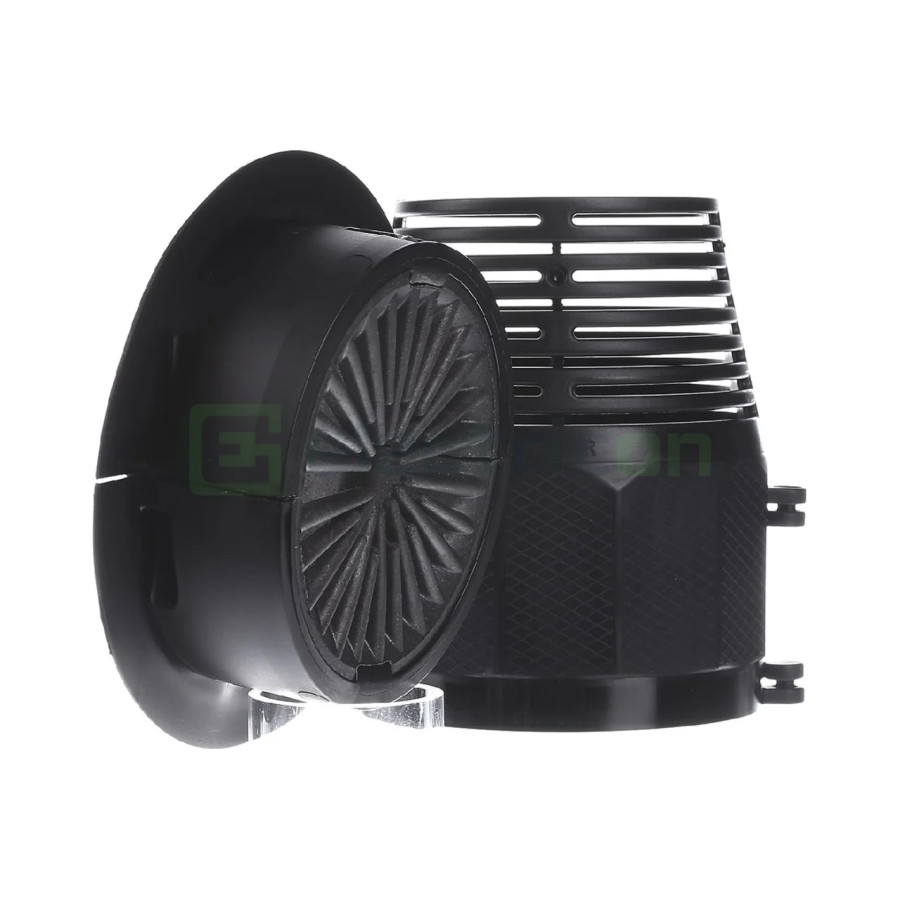

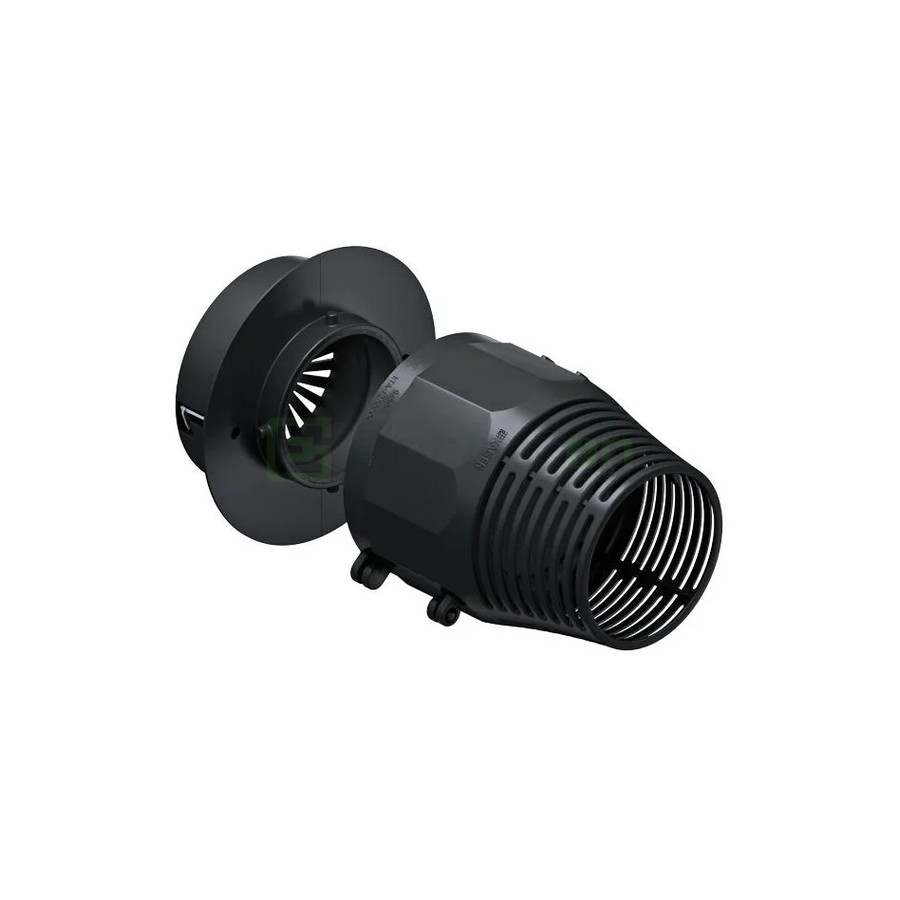

Datorită diametrului mărit, versiunea Kaiser 9459-04 oferă un spațiu util extins cu un diametru interior de 74 mm, permițând gruparea simultană a cablurilor cu mantă groasă de până la Ø29 mm și a tuburilor rigide de instalații de până la dimensiunea M63. Ansamblul este format din două piese principale ce utilizează o prindere rapidă de tip baionetă. Această arhitectură modulară permite deschiderea și scoaterea piesei de etanșare printr-o simplă mișcare de un sfert de rotație, facilitând adăugarea ulterioară de noi circuite (retehnologizare nedeconstructivă) într-un mod complet curat și sigur. Pe lângă performanțele antifoc superioare, sistemul asigură o atenuare fonică excelentă de până la 72 dB în pereții cu cerințe de izolare acustică.
Avantajele sistemului extins de etanșare Kaiser DS 90 9459-04
- Izolare automată completă: Garantează închiderea etanșă a golurilor tehnice în caz de incendiu, eliminând fazele murdare de chituire sau tencuire.
- Instalare mixtă flexibilă: Permite combinarea liberă pe același traseu a conductorilor de date sau energie cu tuburile copex de protecție.
- Modificări ulterioare rapide: Elementul frontal se deblochează manual la un sfert de tură, permițând extinderea rețelei fără distrugeri.
- Compatibilitate cu pereți multipli: Certificat pentru utilizarea în structuri ușoare din lemn (F30-F90), gips-carton, zidărie clasică și beton solid.
Specificații tehnice Kaiser DS 90/120 mm 9459-04
| Cod producător |
9459-04 |
| Cod EAN |
4013456537156 |
| Producător |
Kaiser (Germania) |
| Gama de produse |
Box sealing system DS 90 / 120 mm |
| Clasă rezistență la foc |
EI30 - EI90 / F30 - F90 (conform structurii peretelui) |
| Fără halogeni (Halogen-free) |
Da |
| Aprobări tehnice autorizate |
ETA-14/0159, DIBt Z-19.53-2188 |
| Performanță izolare fonică |
Până la 72 dB (în pereți cu protecție acustică) |
| Diametru gaură de tăiere (Ø) |
120 mm |
| Grosime minimă perete suport |
100 mm |
| Diametru util interior maxim |
74 mm |
| Capacitate cabluri mantă admise |
Până la Ø 29 mm |
| Capacitate tuburi admise (M-size) |
Până la dimensiuni de tip M63 |
| Unitate de ambalare minimă |
1 bucătă |
| Greutate netă (estimată) |
240 g |
| Greutate brută (greutatea finală) |
268.8 g |
Ghid de instalare și configurare în pereți falși (Gips-carton)
Pasul 1: Executați o deschidere circulară precisă cu diametrul de Ø 120 mm utilizând o freză potrivită de doze.
|
Pasul 2: Introduceți cilindrul principal de etanșare direct în interiorul orificiului de instalare realizat.
|
Pasul 3: Fixați rigid cilindrul prin strângerea șuruburilor (aceeași procedură mecanică ca la dozele de gips-carton standard).
|
Pasul 4: Treceți mănunchiul de cabluri cu mantă și tuburile de protecție direct prin interiorul cilindrului fixat.
|
Pasul 5: Pentru o etanșeitate totală la fum, sigilați interiorul tuburilor copex utilizând dopuri elastice Kaiser ECON.
|
Pasul 6: Aplicați piesa elastică din două segmente în jurul cablurilor și fixați-o de bază folosind prinderea baionetă de 1/4 tură.
|
Etape de instalare în pereți masivi (Zidărie / Beton)
Pasul 1: În funcție de grosimea peretelui solid, executați o deschidere circulară cu o carotă de Ø 150 mm.
|
Pasul 2: Introduceți circuitele, poziționați cilindrul și cimentați-l strâns în orificiu cu ipsos, mortar sau ciment rapid.
|
Pasul 3: Flanșa gulerului de etanșare asigură o separare perfectă la fum și previne refularea mortarului în timpul fixării.
|
Pasul 4: Poziționați piesa de etanșare pe cilindru și blocați-o ermetic printr-o mișcare simplă de 1/4 de tură.
|
Procedura facilă de înlocuire sau adăugare de cabluri noi
Pasul 1: Slăbiți piesa frontală de etanșare rotind-o cu un sfert de tură spre stânga pentru a o debloca din sistem.
|
Pasul 2: Îndepărtați piesa, adăugați noile cabluri suplimentare și fixați la loc elementul frontal printr-un sfert de rotație spre dreapta. |
